一份一级公路市政工程给排水CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 功能：交通道路
• 设计内容：污水排水系统, 雨水排水系统
• 设计阶段：施工图设计
• 参考图纸：20张以上
• 管道方式：明渠
• 设计年代：近代

附件详情

• 污水设计说明
• 雨水设计说明
• 沟槽断面
• 污水平面图
• 污水纵断面图
• 东侧雨水纵断面图
• 西侧雨水纵断面图
• 雨水平面图
• 污水水力计算表
• 雨水水力计算表
• 雨水涵水力计算表
• 雨污水计算书

附件详情

项目概况：该项目位于河南，规划等级为一级公路。本项目全长6.625851km。本路规划断面为60m（规划红线）：5m（人行道）+5m（绿化带）+5m（非机动车道）+3m（绿化带）+24m（机动车道）+3m（绿化带）+5m（非机动车道）+5m（绿化带）+5m（人行道）。近期工程仅实施机动车道部分，实施断面为：0.75m（土路肩）+24m（机动车道）+0.75m（土路肩）。根据工程实际情况并结合《郑州汽车及装备制造产业园总体规划-污水工程规划图（近代-）》，该项目污水分三部分排放。本项目沿线土质多为（粉）细砂、粉土，地下水位埋深在3～4m以下。
设计范围：污水工程、雨水工程
，共97张图，含计算书。

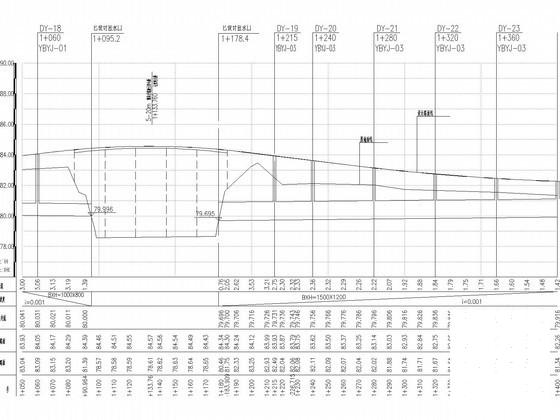

东侧雨水纵断面图

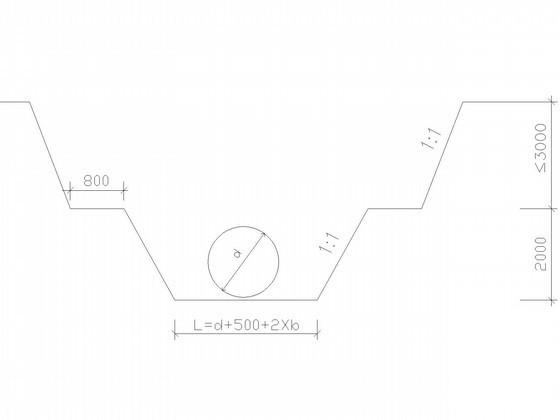

沟槽开挖 断面

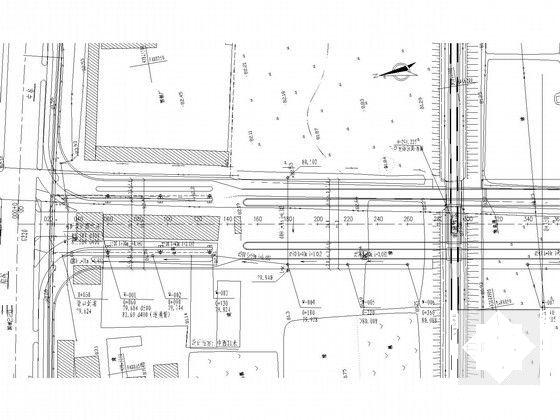

污水平面图

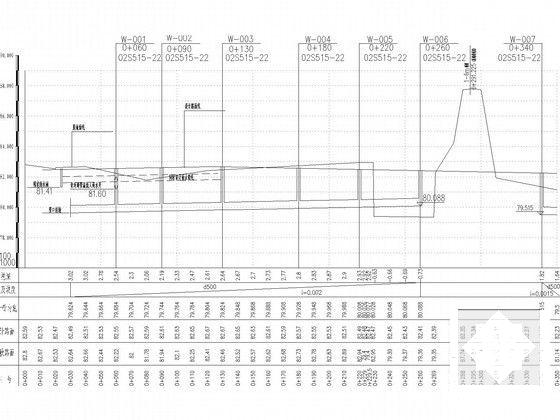

污水纵断面图2

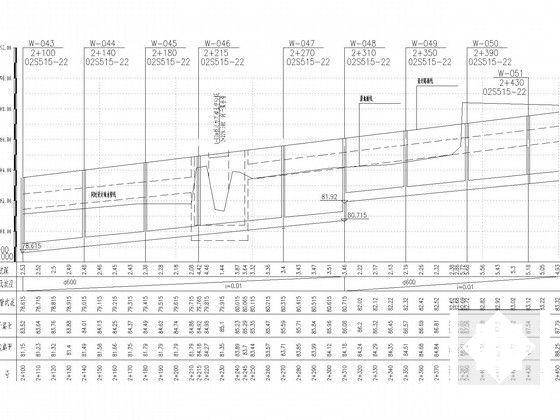

污水纵断面图

西侧雨水纵断面图

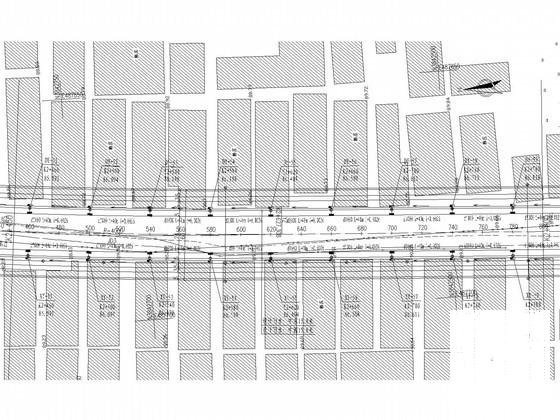

雨水平面图
