[监理工程师]一级公路工程实施性施工组织设计（道路桥梁）

ghjkkkff · 发表于 2020-2-7 23:32:48

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

项目所在地：江苏
施工组织设计类型：实施
道路等级：主干路
设计速度：100km/h
道路长度：5.758km
路基宽度：26m
主体工程内容：大桥, 涵洞
路面基层：石灰稳定土类基层
路面面层：沥青混凝土路面
沥青混凝土路面施工方法：沥青摊铺机摊铺
计划工期：14月
质量目标：合格

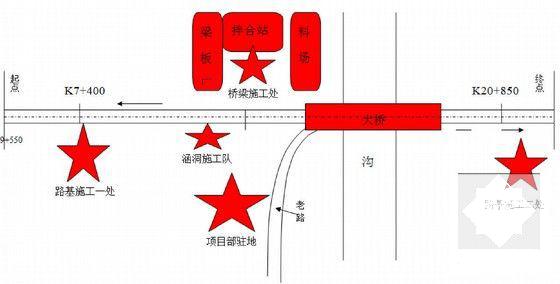

附图及附表：施工总平面布置示意图, 组织机构图, 工艺流程图, 主要工程数量表, 劳动力计划表, 材料计划表, 主要施工机具配置表, 测量、实验和检测仪器设备表
编制时间：近代

附件详情

二、道路部分施工工艺及方法
I、路基处理
（一）、清表
1、15cm原地面清表，采用挖掘机配合推土机进行清表，装载机或挖掘机装车，运输到指定的弃土场…………
2、清表完成必须经过监理工程师检查合格后，方可进行下一道施工工序的施工…………
（二）、沟塘处理
1、根据图纸给定的淤泥深度计算淤泥坡脚位置…………
2、在淤泥坡脚外侧1米进行围堰，围堰高度搞高出水面50cm，围堰顶宽在1m左右，为了防止围堰漏水、渗水，在围堰的两侧用挖机拍实…………
3、抽水结束后，报监理工程师、审计代表、业主代表进行四方联测原沟塘的淤顶断面高程、几何尺寸…………
4、测量淤顶后，用挖掘机进行清淤，严格按照施工图设计和施工规范进行施工，不得超挖。淤泥清除干净后，在与路基搭接处开挖台阶，宽度不小于1m，高度0.6m，向内倾斜3%的台阶。淤泥集中运到指定的弃土点…………
5、清淤结束后，报请监理工程师、审计代表、业主代表进行四方联测，并计算出清淤的工程量和回填量，同时四方予以鉴字确认…………
6、沟塘回填前将事先在取土区拌好的石灰土，运至清淤后的塘边，用挖掘机配合推土机将石灰土分层填筑，每层填筑厚度20cm，检测灰剂量，如达不到设计要求，进行二次布灰，确保灰剂量达到设计要求，然后旋耕碾压。每层碾压完成后，试验员跟踪检测压实度，直到压实度达到设计要求后报请监理工程师到检测，合格后进入下道工序…………
（三）水泥搅拌桩施工工艺及方法
2、桩机采用定型产品，配备性能良好的能显示钻杆钻进时电流变化的电流表，计算浆液喷入量的带有自动打印装置的流量计…………
3、就位对中：按设计图纸及路线控制桩，现场定出各搅拌桩的桩位，并用竹签插入土层中作标记。接着搅拌桩机移动至指定桩位对中，并且复核机架的垂直度和桩机平台的水平…………
4、制备固化剂水泥浆：搅拌机下钻之前，后台按规定的配合比和预先计算好的单桩浆体用量分批配制水泥浆，待喷浆前倒入集料斗中，并确保配制连续，浆液超过2小时必须废弃…………
5、搅拌下沉：，在钻进过程中不喷浆。将深层搅拌机用钢丝绳吊挂在桩机架上，用输浆胶管将贮料筒、水泥浆泵同深层搅拌机接通，开动电机，搅拌机叶片相向而转，待搅拌机转速正常后，借深层搅拌机自重，钻进速度≤1.0m/min，钻进速度喷浆速度≤0.4～0.7m/min的速度沉至要求加固深度，下沉时旋转速度不大于30～50转/min…………
6、喷浆搅拌并上提：叶片下沉到底后，将搅拌机略为提升200mm，开动灰浆泵，原地喷浆搅拌后一段时间后，以0.3～0.5m/min的均匀速度提起搅拌机，与此同时开动砂浆泵，将水泥浆从搅拌机中心管不断压入软土层中，由搅拌叶片将水泥浆与深层处的软土搅拌，边搅拌、边喷浆、边提升，使水泥与土体充分拌和，直至提出地面，即完成一次搅拌过程…………
7、重复上下搅拌：用同样的方法，再次将深层搅拌机下沉搅拌到场设计要求深度后，再将深层搅拌机钻头旋转提长至地面，并对桩头部分1米复搅，加强表层成形…………
8、提升至地面，桩体形成：当钻头提长到桩顶设计标高时，成桩结束。机台立即打印出深搅桩单桩原始记录…………
（四）、路基开挖
1、开挖采取自上而下分层开挖，不得乱挖或超挖…………
2、根据开挖地段的路基中线，标高和横断面，定出开挖边线，并提前挖截、排水沟，施工期间的临时排水设施尽量与永久性排水设施相结合…………
3、开挖以挖掘机配自卸式汽车进行挖运。开挖弃方在指定的弃土场进行弃置…………
共157页
