四级公路工程全套施工CAD图纸58张（道路桥梁）

ggtt123 · 发表于 2021-3-22 20:39:49

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

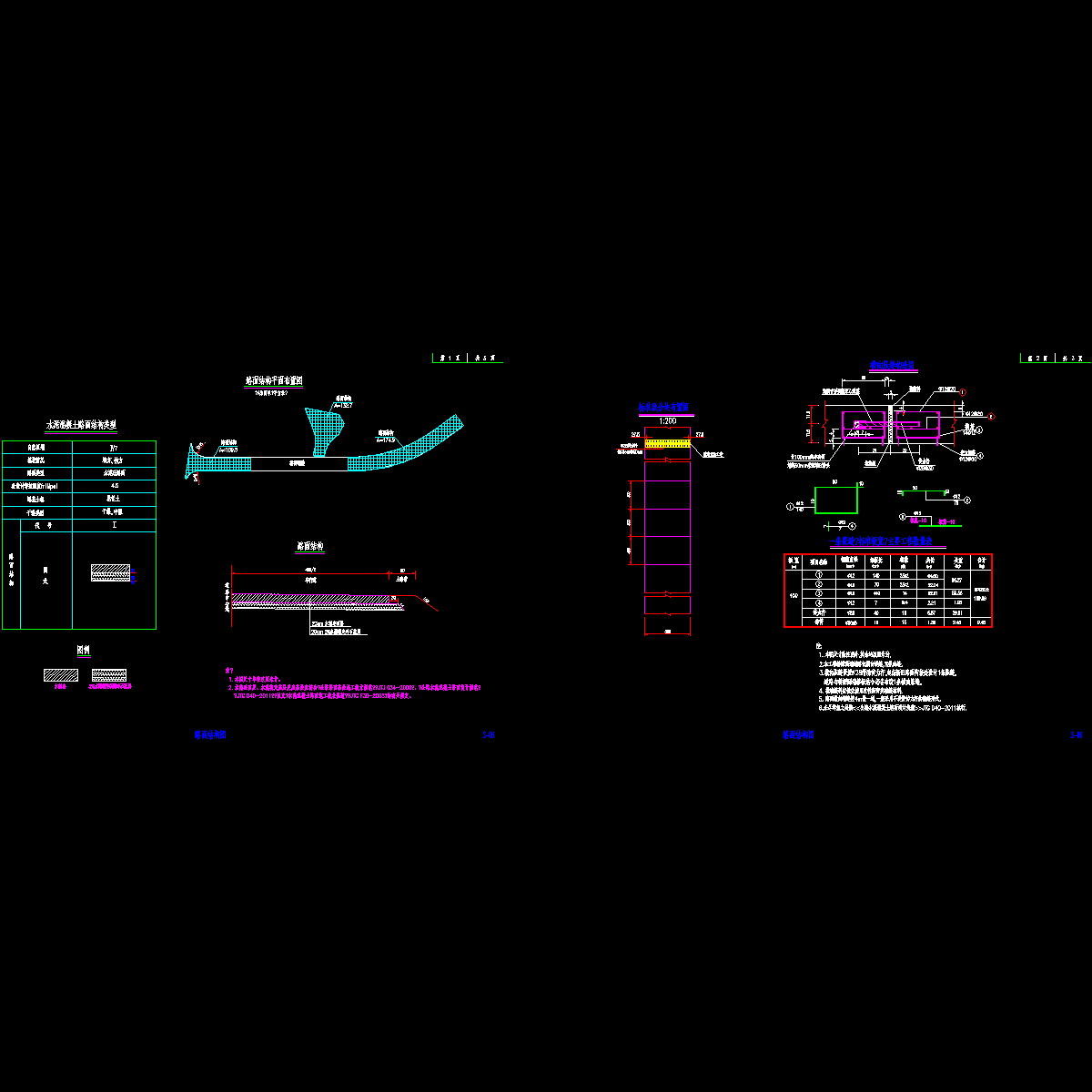

道路设计总说明
道路工程数量汇总表

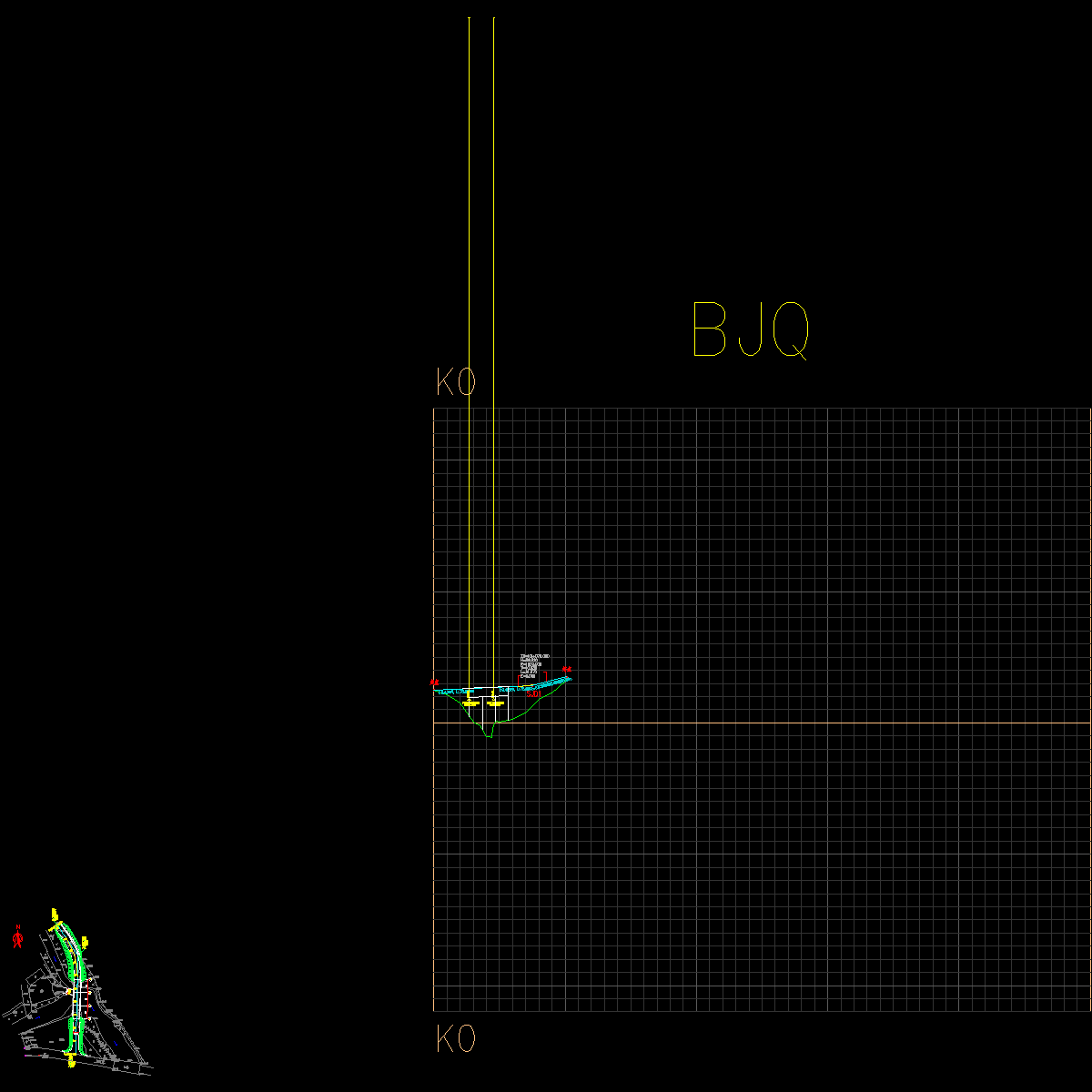

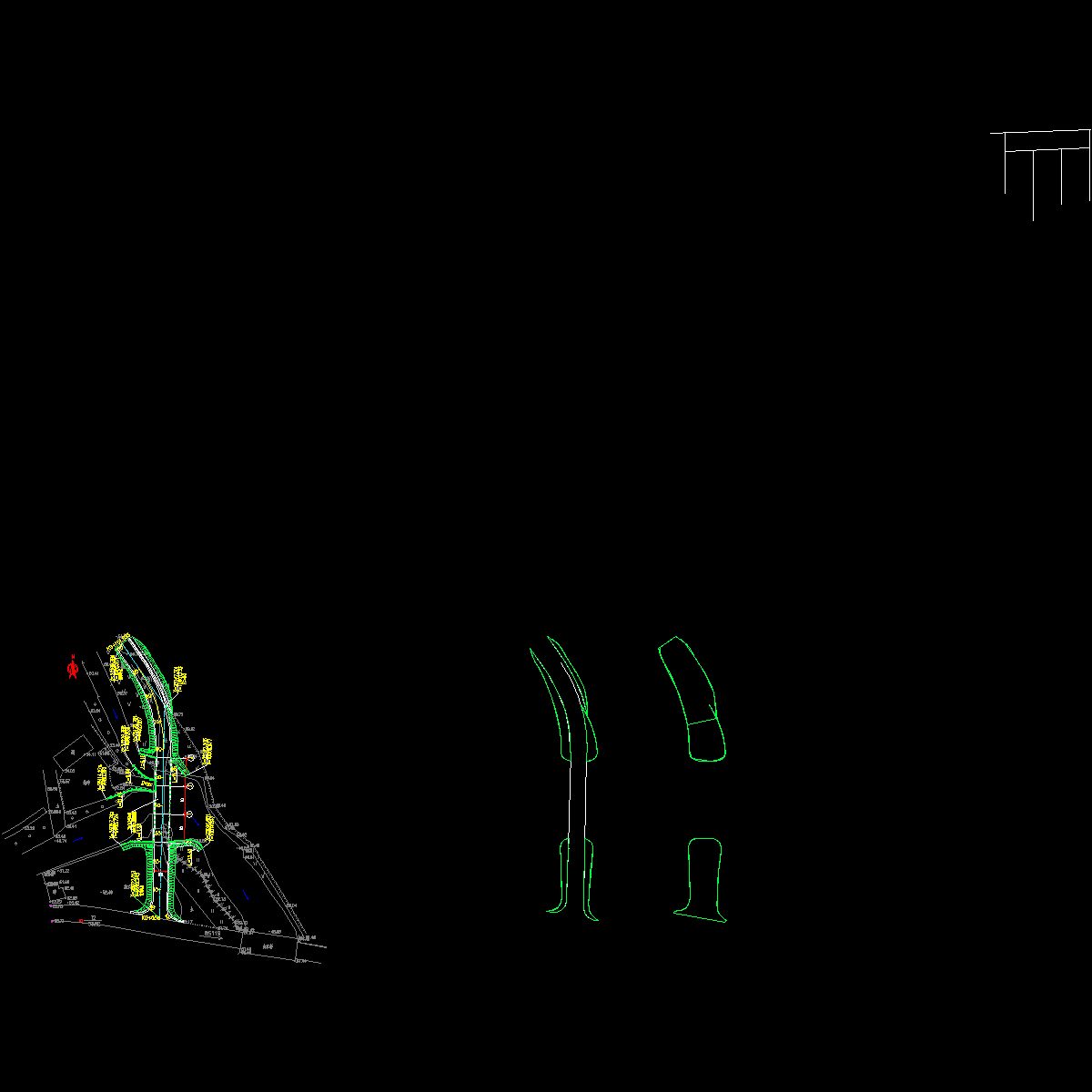

道路平面图

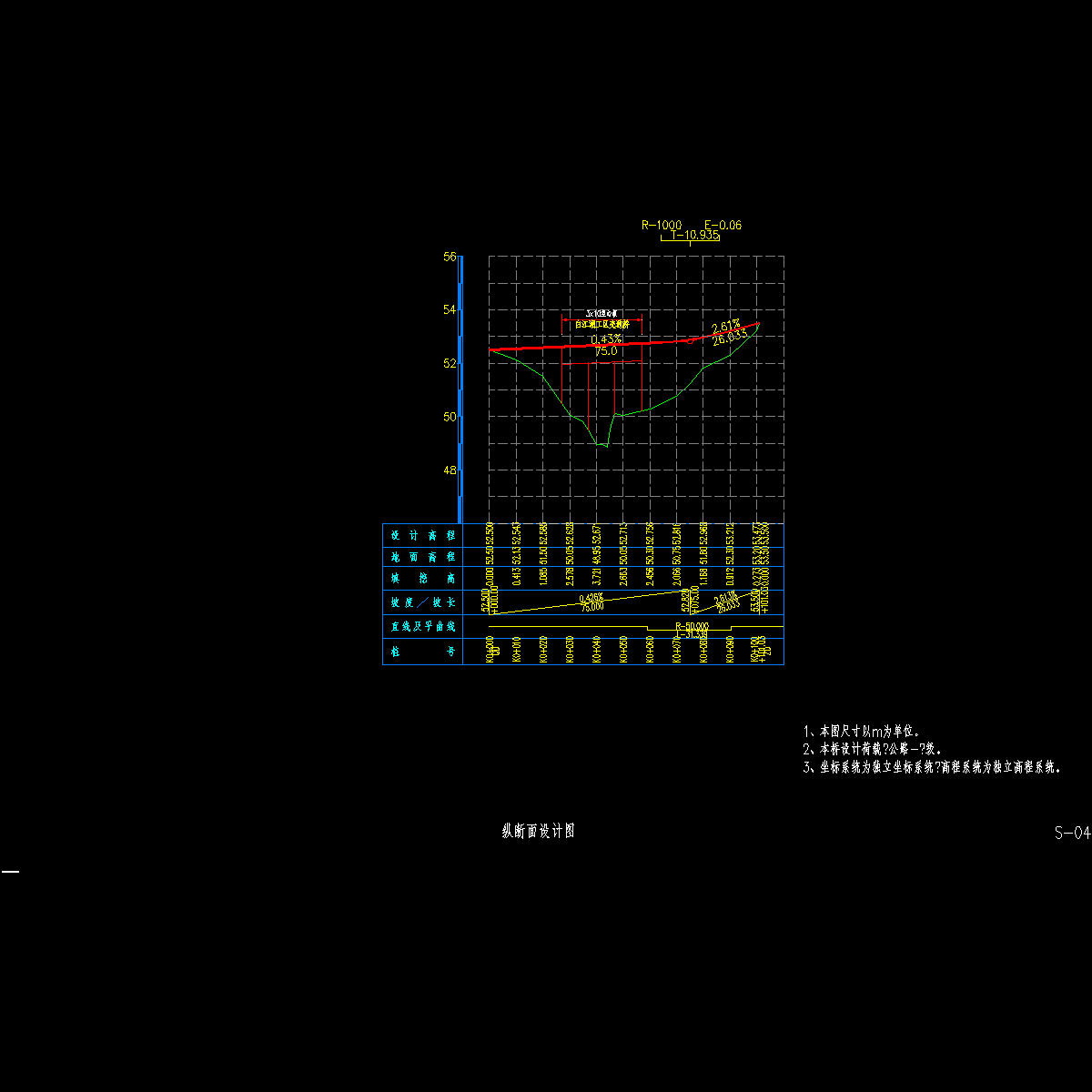

纵断面设计图

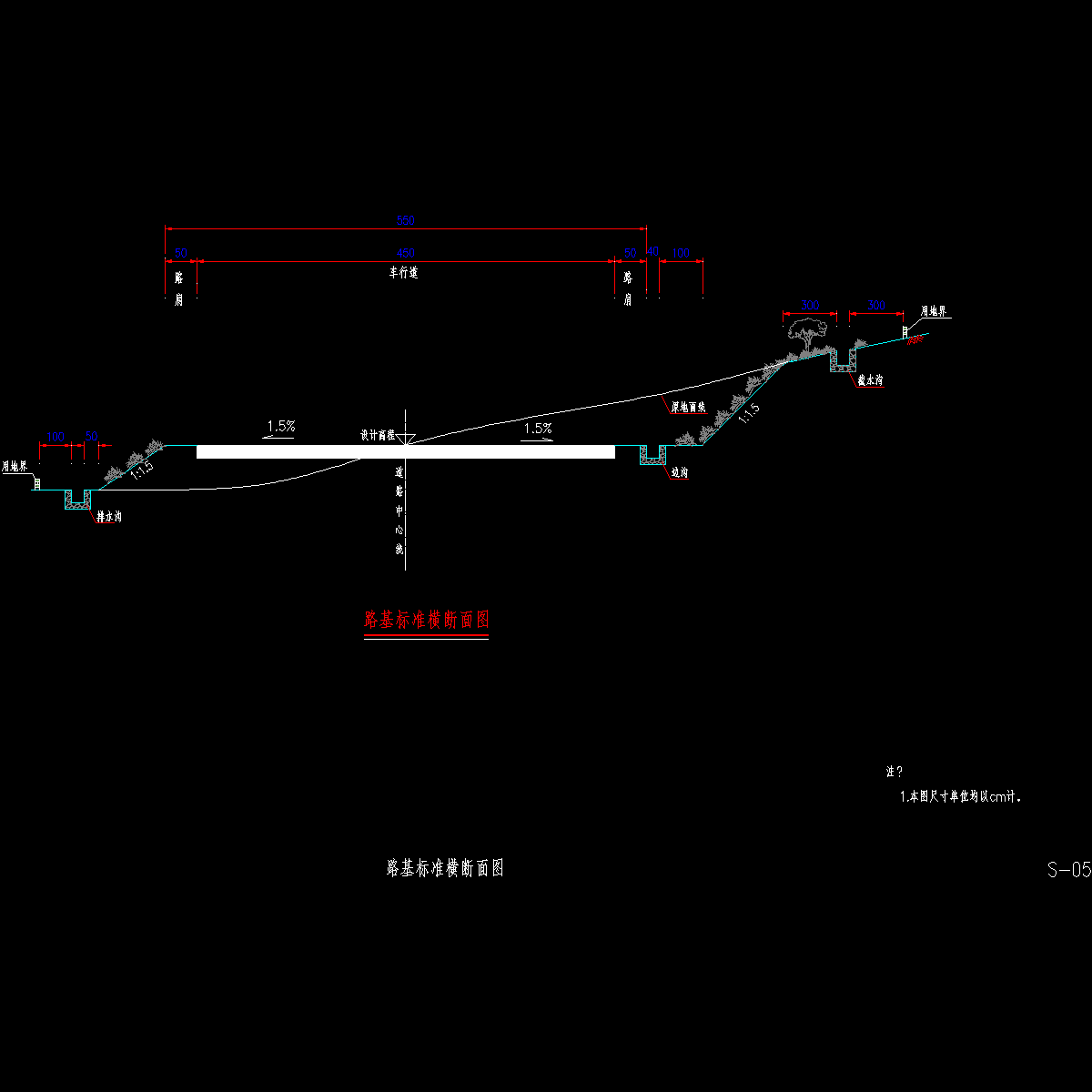

路基标准横断面图
路面结构图

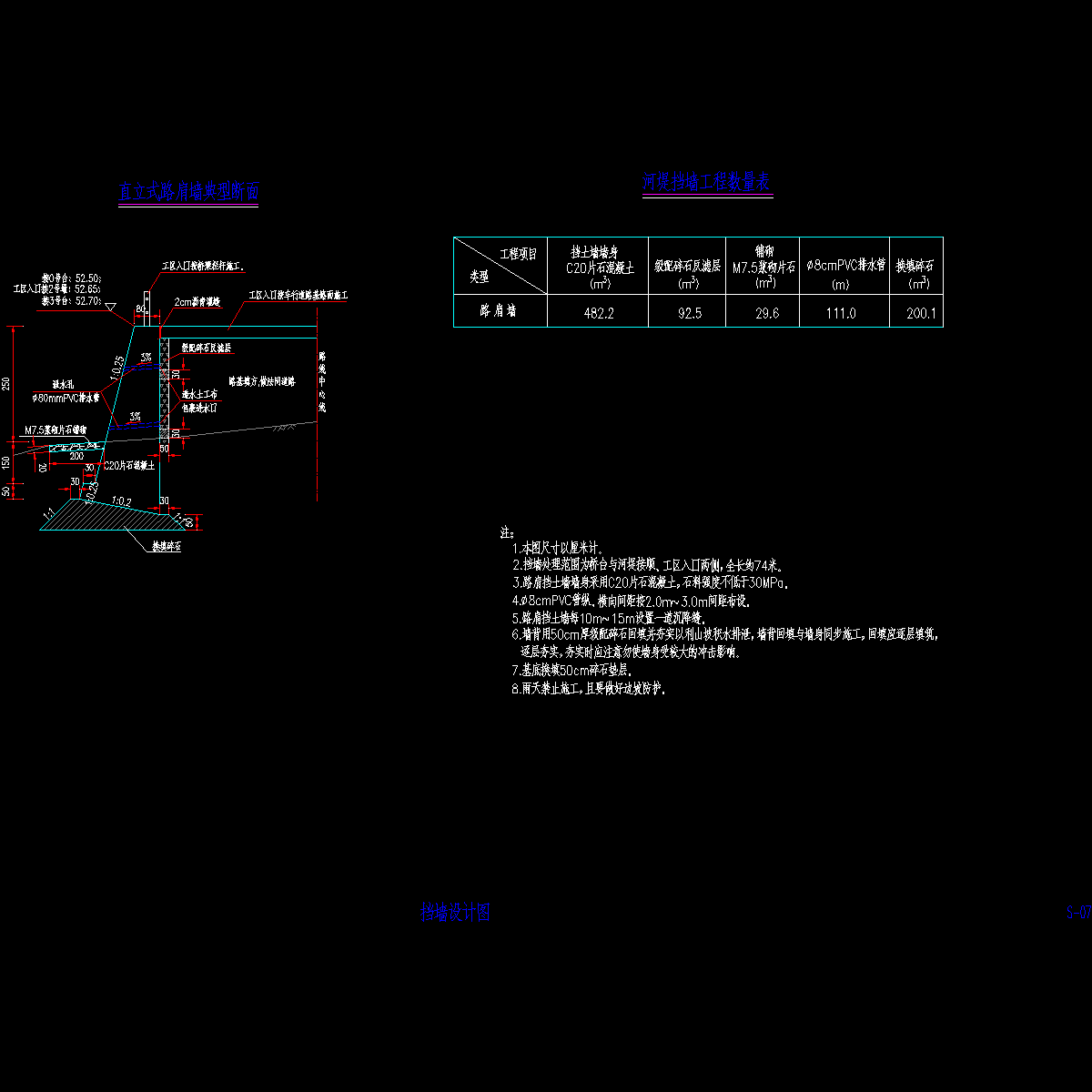

挡墙设计图
桥梁设计说明
桥梁工程数量表
桥型布置图
桩位坐标图
空心板一般构造图
10m空心板中板钢筋布置图
10m空心板边板钢筋布置图
桥面连续钢筋构造图
桥面铺装钢筋构造图
空心板调平块示意图
空心板防震锚栓构造图
桥台一般构造图
桥台背墙、牛腿钢筋构造图
桥台台帽、台身钢筋构造图
桥台承台钢筋构造图
桥台桩基钢筋构造图
桥墩一般构造图
桥墩盖梁、挡块钢筋构造图
桥墩墩柱、桩基钢筋构造图
支座、支座垫石布置图
支座垫石钢筋构造图
栏杆设计图
桥头搭板一般构造图
桩基声测管布置图
D40型伸缩缝构造图
翼墙钢筋设计图

附件详情

桥梁技术指标：
1、公路等级：四级公路。
2、设计荷载：公路－Ⅱ级。
3、桥跨组合：3×10m, 斜度：0°。
4、桥面宽度：5.5m、横断面：5.5m=0.25m（防护栏） 0.25m(路缘带) 4.5m（行车道） 0.25m(路缘带) 0.25m（防护栏）。
5、设计安全等级：三级。
6、环境类别：Ⅰ类。
......
桥梁设计要点：
1）上部构造：采用3×10m钢筋混凝土空心板，空心板为预制，斜度为0°。
2）桥面横坡为1.5%的双向横坡，通过桥面防水砼铺装层调整。
3）下部构造：采用轻型桥台、桩基础。
......
道路纵断面设计：
纵坡在沿旧路走的路段基本与原有纵坡保持一致，尽量减少填挖，减少对自然景观的破坏；在开挖山体且有条件的路段适当放缓纵坡，并结合排水考虑，避免路面出现积水，以保证排水的顺畅。
......
路基横断面：
路基宽5.5m＝0.5m土路肩 4.5行车道 0.5m土路肩。
......
设计于近代年，共58张CAD设计图。
