桥梁接线道路区间改造工程施工图纸cad平面图

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：二级
• 车道数：四车道
• 设计时速：40
• 干线：否
• 位置：重庆
• 设计年代：近代

该附件为： 桥梁接线道路区间改造工程施工图cad ，格式为dwg，同类工程可下载参考。

一、 设计说明 ：

1. 桥头路堤：当H＞5m时设置5层土工格栅，当H≤5m时，设置上部3层土工格栅,格栅均布设于侧墙范围之内，若格栅幅宽为B，则嵌固点间距为D=(B-10)/2(cm)，两幅格栅重叠宽度10cm，共用一个嵌固点，施工时可根据选用产品规格对嵌固点间距作相应调整。
2. 桥台与路基中线正交时土工格栅设置情况，若构造物与路基中线斜交，则应将土工格栅的嵌固端截成与斜交角相等的倾角，以保证格栅的铺设方向与线路走向平行，但层间距仍保持不变。
3. 台背填料应具有良好的水稳性与压实性能，如砂土、砾石土、碎石土等，以充分发挥土工格栅的加筋性能，其填料具体要求见各桥设计图中。台背填料计入桥梁工程数量表中。
4. 桥头路基的压实度应满足《公路路基施工技术规范》JTG F10-近代中的规定。
5. 土工格栅采用双向钢塑格栅，双向抗拉强度≥80KN/m，破断延伸率≤3％，焊点剥离力≥30N。格栅间互相搭接宽度不小于20cm。

二、相关图片：

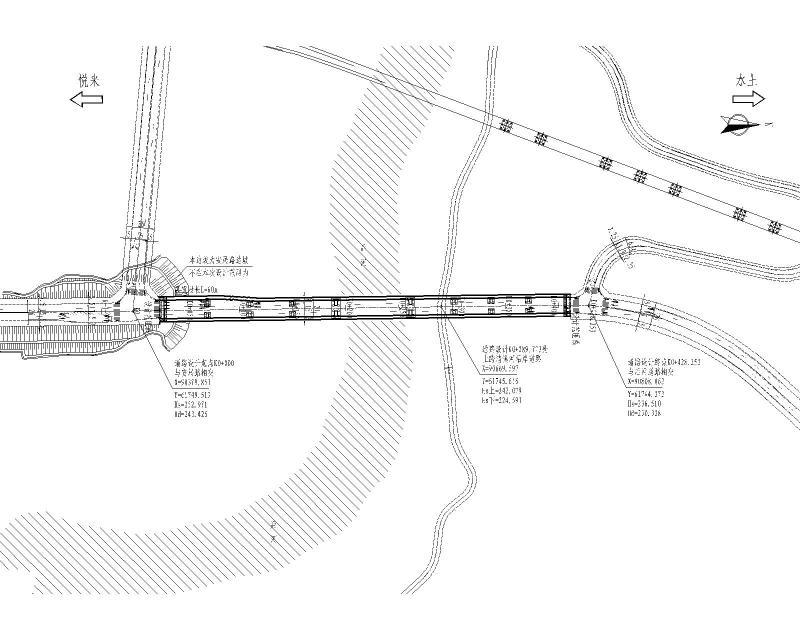

道路总平面图

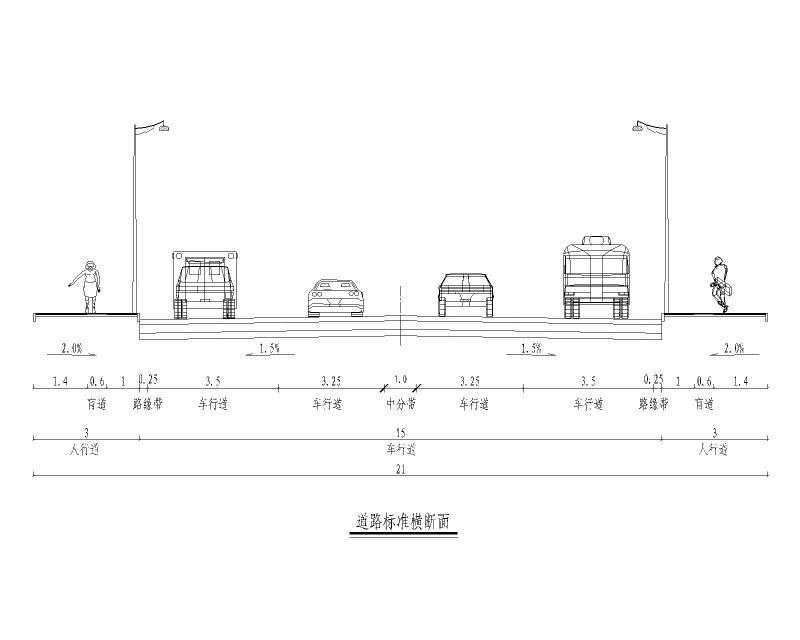

道路标准横断面图

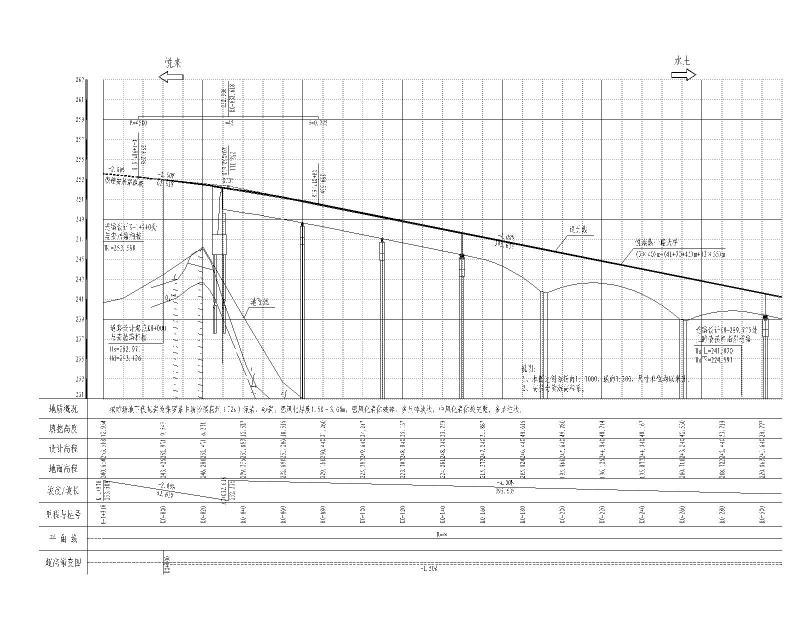

道路纵断面图

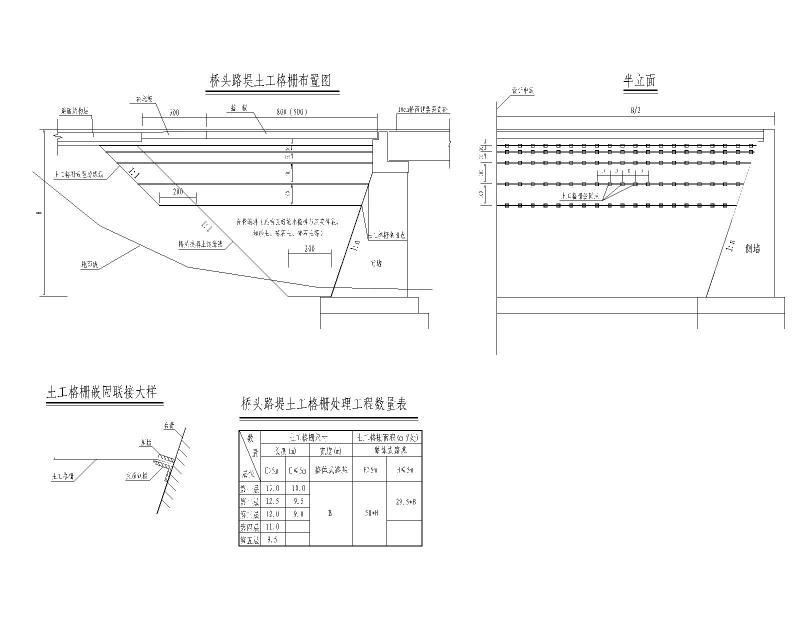

桥头路基处理设计图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
