城市混凝土板梁桥梁维修改造CAD施工图纸设计.dwg

[复制链接]

0

主题

0

帖子

1424

积分

超级版主

Rank: 8Rank: 8

积分
1424
发表于 2020-12-5 10:22:21 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


桥梁总长60m,桥梁跨径组合为20 20 20,上部结构为预应力混凝土板梁结构,下部结构为带桩基的埋置式桥台、承台立柱式桥墩。桥梁横断面布置分内、外圈两幅布置,为0.5m(防撞栏杆) 15.0m(机动车道) 0.5m(防撞栏杆) 2.0m(中央分隔带) 0.5m(防撞栏杆) 15.0m(机动车道) 0.5m(防撞栏杆),总宽34.0m。桥梁设计荷载为汽车-超20级,挂车-120。桥面铺装为80mm沥青混凝土 1mm防水层 80mmC30钢筋混凝土桥面铺装。   桥桥梁主要维修内容为重做损坏的桥面铺装结构层与板梁铰缝、桥面连续构造,封闭梁体裂缝,更换全桥防眩板设施等。   ……   主要技术标准:   1)公路等级:高速公路,设计速度100km/h。   2)桥梁荷载标准:维持既有桥梁汽车-超20级、挂车-120荷载不变。   3)抗震设防标准:维持既有桥梁抗震设防标准不变。   4)桥梁跨径、横断面布置等:维持既有桥梁跨径组合、桥面宽度及横断面布置不变。   5)耐久性设计环境类别:Ⅰ类;环境作用等级:Ⅰ-B;设计使用年限维持原桥梁使用年限不变。   6)设计安全等级:二级。   7)桥面防水等级Ⅰ级。

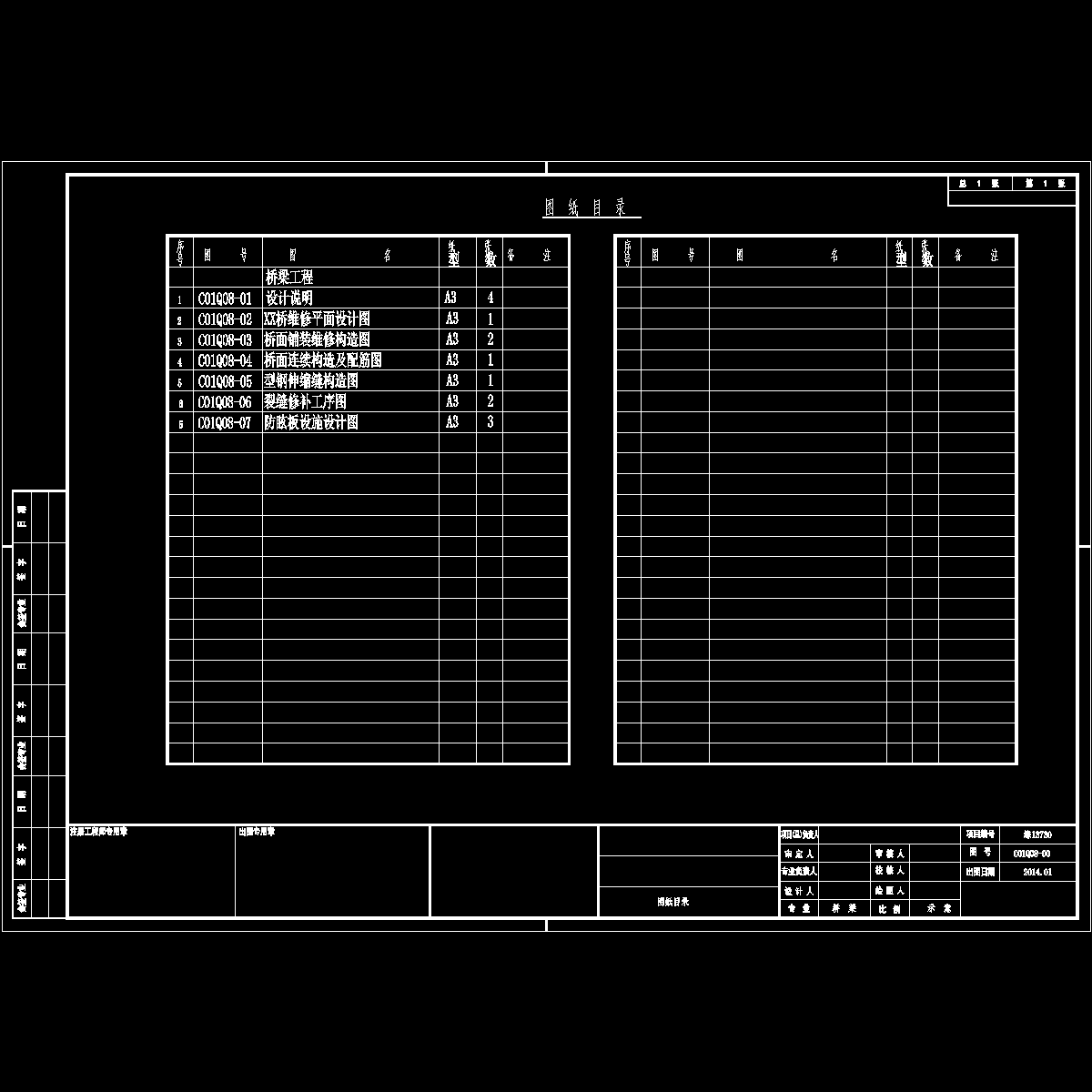

目录.dwg
目录.dwg

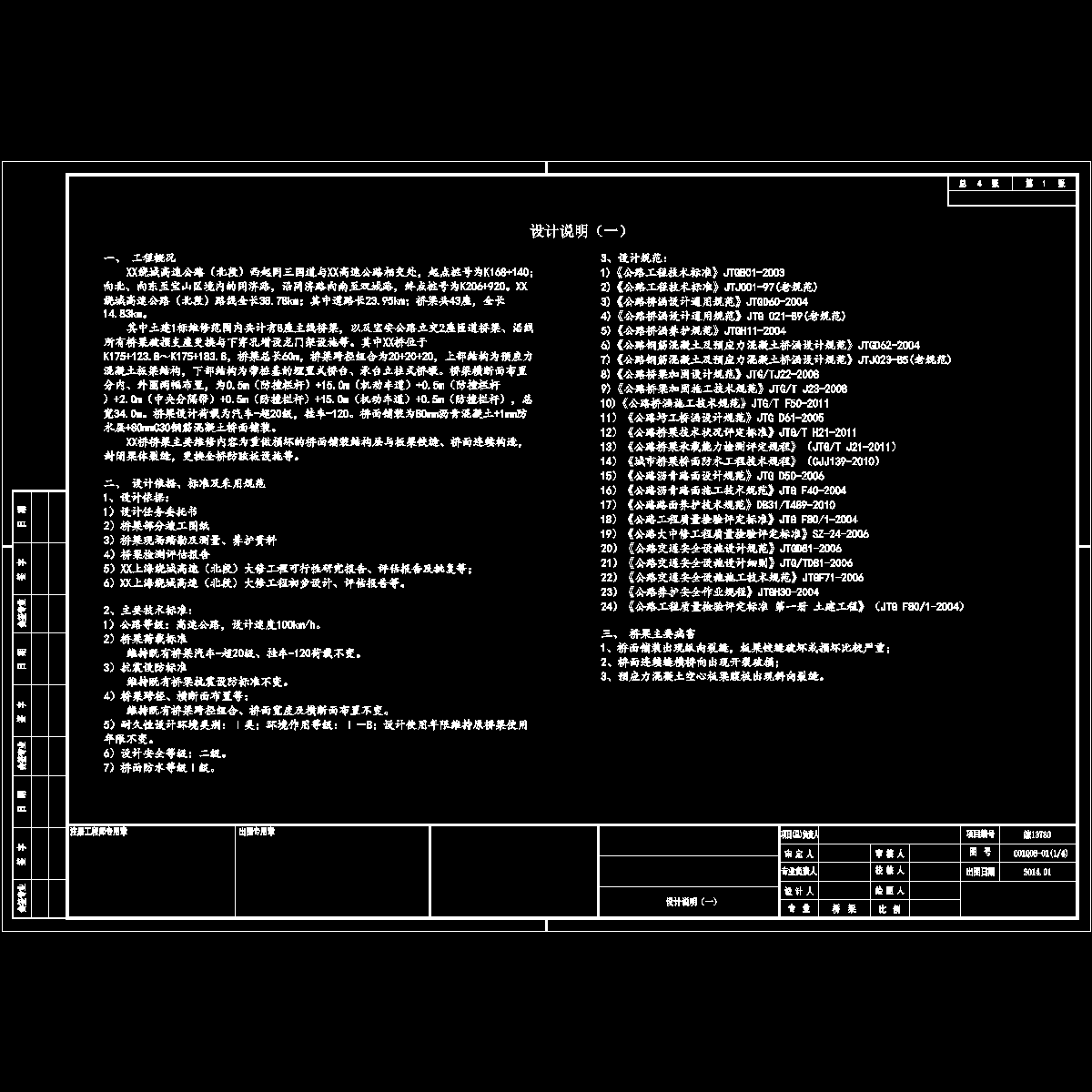

01设计说明01.dwg
01设计说明01.dwg

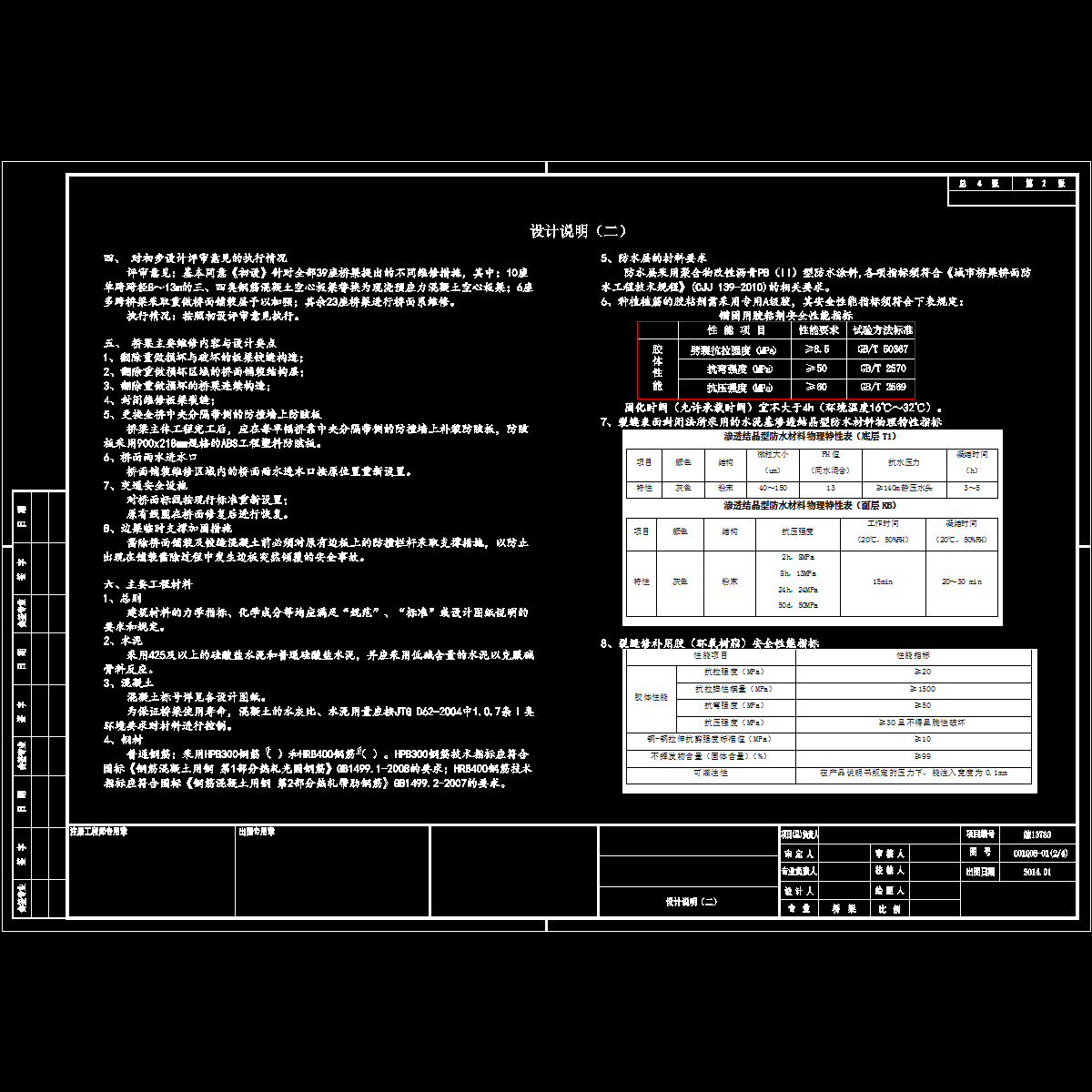

01设计说明02.dwg
01设计说明02.dwg

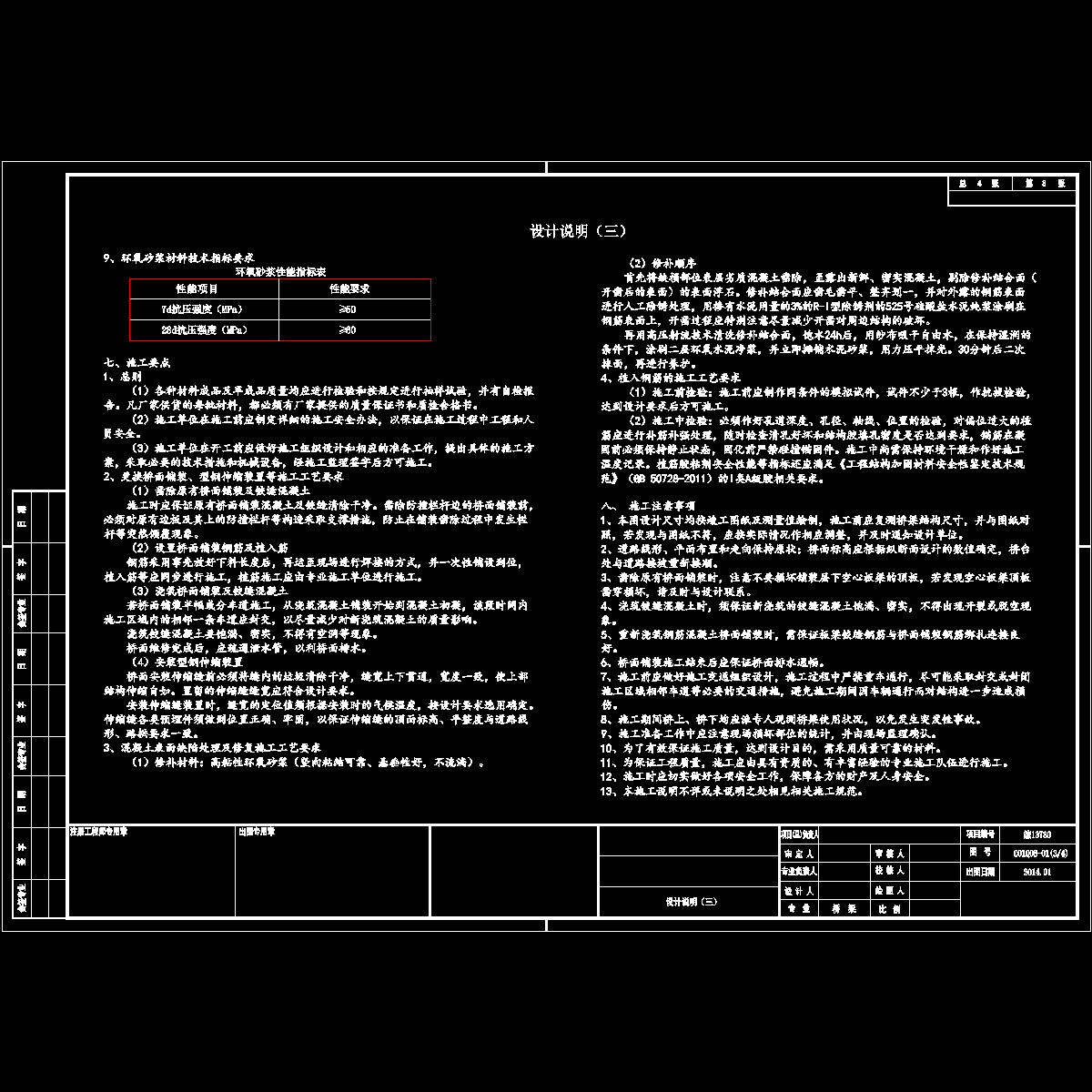

01设计说明03.dwg
01设计说明03.dwg

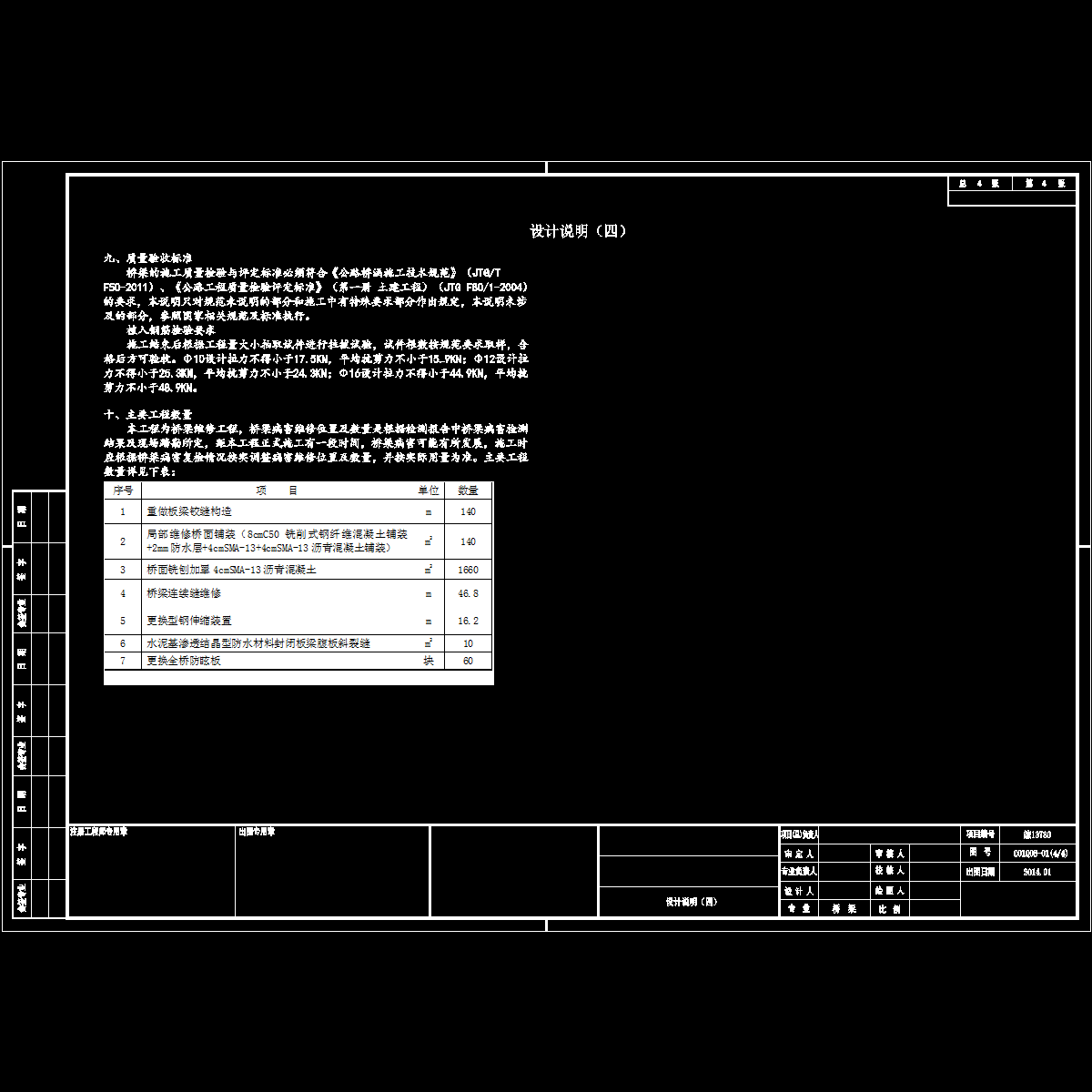

01设计说明04.dwg
01设计说明04.dwg

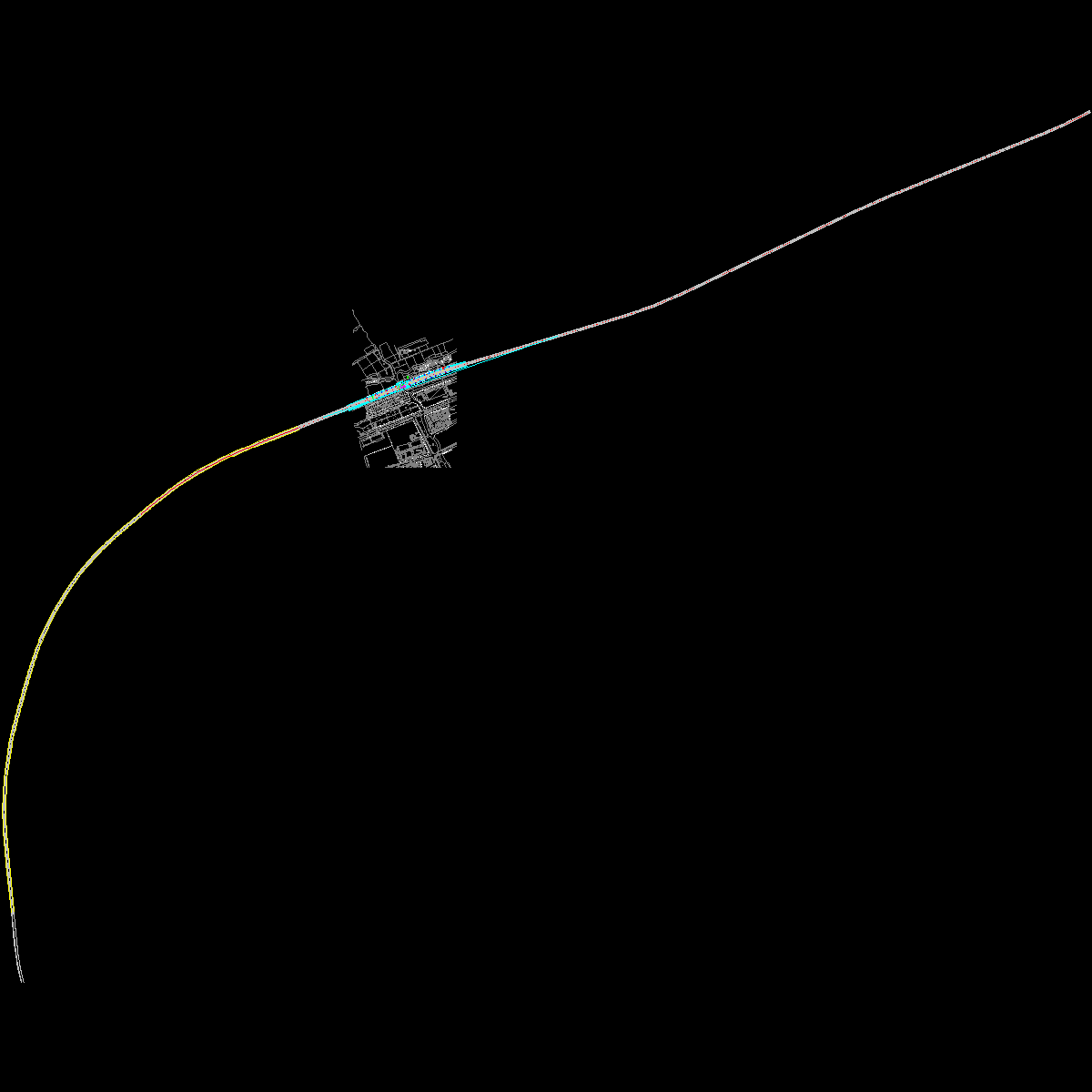

02维修平面设计图.dwg
02维修平面设计图.dwg
04-桥面连续构造及配筋图.dwg
04-桥面连续构造及配筋图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ec221ec00ws1ww2c.rar

896.81 KB

下载  售价: 100 积分    赚积分
