预应力混凝土板梁桥病害维修改造施工CAD图纸

  • 位置:上海
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:13m
  • 承重构件受力情况:板桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 设计说明 4

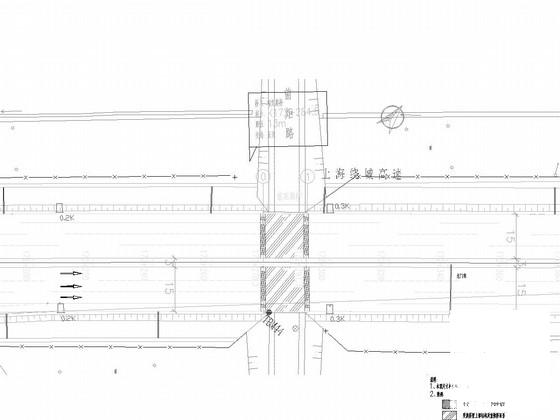

  • 维修平面设计图
  • 总体布置图
  • 13m整体现浇预应力混凝土空心板构造图(一~三)
  • 13m整体现浇预应力混凝土空心板钢束构造图(一~三)
  • 桥面铺装构造图
  • 桥台背墙维修设计图
  • 台后搭板构造配筋图(一~五)
  • 防撞栏杆(无电缆槽)构造图(一~二)
  • 防撞栏杆(有电缆槽)构造图(一~三)
  • RG-80型钢伸缩装置构造图

附件详情

设计依据:《公路桥涵施工技术规范》JTG/T F50-近代;《公路桥梁技术状况评定标准》JTG/T H21-近代;《公路桥梁承载能力检测评定规程》(JTG/T J21-近代)。
高速公路,设计速度100km/h。荷载标准:桥梁汽车-超20级、挂车-120荷载不变。桥梁跨径组合为单跨13m,上部结构为预应力混凝土板梁结构,下部结构为带桩基的重力式桥台。桥梁横断面布置分内、外圈两幅布置,为0.5m(防撞栏杆)+15.0m(机动车道)+0.5m(防撞栏杆)+2.0m(中央分隔带)+0.5m(防撞栏杆)+15.0m(机动车道)+0.5m(防撞栏杆),总宽34.0m。桥梁设计荷载为汽车-超20级,挂车-120。桥面铺装为80mm沥青混凝土+1mm防水层+80mmC30钢筋混凝土桥面铺装。
桥梁主要病害
1、桥台处桥面连续缝构造出现开裂;
2、钢筋混凝土空心板梁梁底出现横向裂缝;
3、油毛毡支座腐烂失效;
4、台帽顶缘混凝土小面积局部压碎。
……
主要维修内容:
拆除老桥桥面铺装,新的桥面铺装结构为2mm聚合物改性沥青PB(II)型防水涂料+8cmSMA-13(SBS改性,掺0.4%纤维稳定剂)(分两层摊铺)沥青混凝土的桥面铺装;
翻挖桥台处桥面连续构造后,增设RG-80型钢伸缩装置
重新浇筑整体式后张法空心板梁
增设板梁橡胶支座
桥台处桥面增设型钢伸缩装置
重做防撞护栏、桥面铺装
更换全桥防眩板设施
……
共计22张,设计于

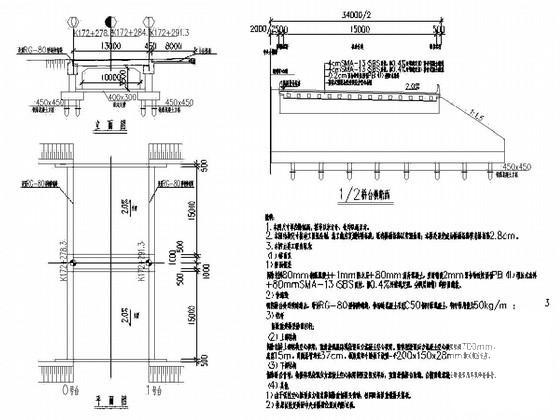

总体布置图

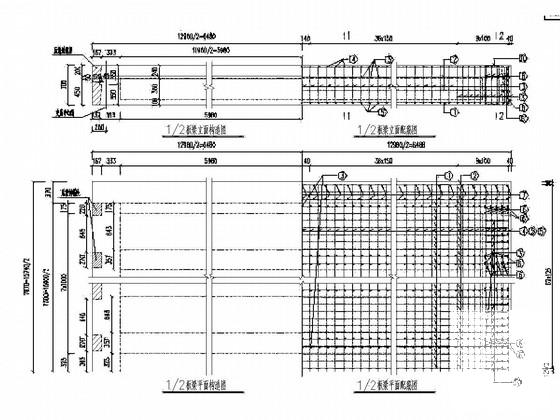

13m整体现浇预应力混凝土空心板构造图

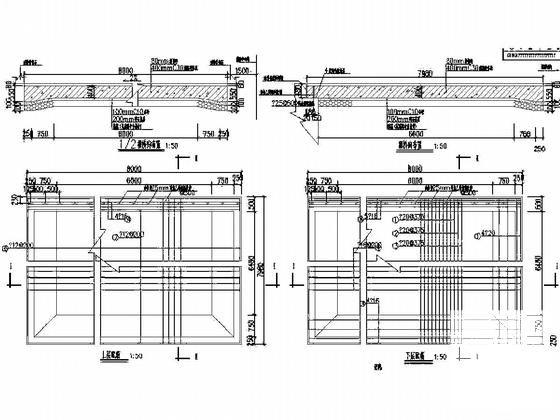

台后搭板构造配筋图

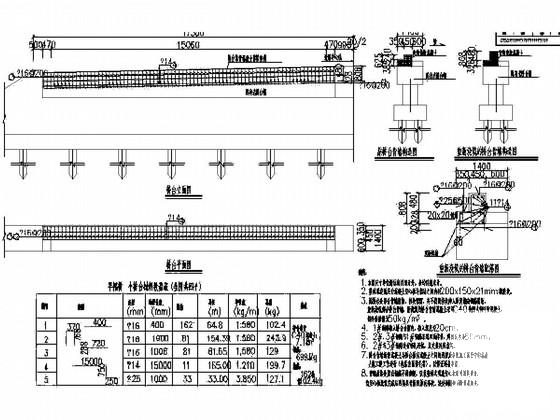

桥台背墙维修设计图
