现浇预应力混凝土连续箱梁施工方案

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 一、编制依据
• 二、项目概要
• 三、施工部署
• 四、具体施工方案
• 五、支模架搭设计算书
• 六、支模架预压方案
• 七、现场安全施工措施
• 八、确保文明施工的技术组织措施
• 九、确保工程质量的技术组织措施
• 十、应急预案措施

附件详情

主线高架桥
采用预应力砼连续箱梁，共有4联处在变宽段上，分别是U01-U03、U08。
箱梁为大悬臂弧形腹板预应力砼连续箱梁结构，标准段箱梁为单箱4室截面，设3道竖直腹板及2道斜腹板。箱体顶板宽24.7m，梁高2.3m，底板宽9m，悬臂7.9m，呈弧形，圆曲线半径18.218m。箱梁顶板厚20cm，跨中底板厚20cm，在靠近支承处线性变化加厚至60cm，腹板跨中厚度40cm，自距横梁边缘8m处线性变化到80cm，在桥墩处设横梁，中横梁厚2m，边横梁厚1.5m。
U04-U08联为变高度箱梁，跨中梁高2.3m，50m跨桥墩处梁高2.8m，箱梁腹板跨中厚度60cm，自距横梁边缘8m处线形变化至100cm。
满堂 脚手架 现浇箱梁 每一联的施工程序为：地基处理→支架搭设及预压试验→底模板铺设、边线放样→侧模板、翼模板铺设、边线放样→底板、肋板钢筋绑扎→预应力钢绞线安放→芯模安放→底板与肋板混凝土浇注→拆芯模、混凝土清理→芯模顶板安放→顶板钢筋绑扎→顶板混凝土浇注→混凝土养护→侧模拆除芯模是否拆除，增加永久荷载→预应力张拉、压浆→养护。
混凝土浇筑要对称分层进行，分层高度设置按底板一层、肋板两层、顶板一层控制。施工必须保证在下层混凝土初凝之前浇筑上层混凝土。特别是第一次浇捣混凝土的时候，先浇筑底板混凝土，然后浇筑腹板混凝土，将腹板混凝土从倒角处挤出，快要初凝前用人工将底板倒角处多余的混凝土用铁锹铲到腹板中。（可在芯模底脚处设置压脚板，防止较多的混凝土益出）
.......
，59页3万余字

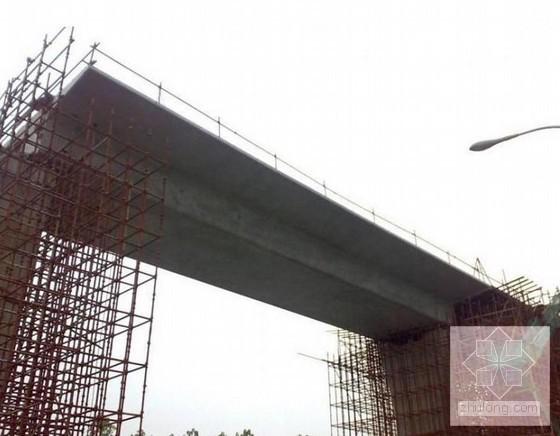

第 1 张图
