30m预应力现浇箱梁梁体CAD施工图纸设计31张(混凝土浇注)(dwg)

kack5566 · 发表于 2020-6-22 21:53:20

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：安徽
设计年代：近代
使用性：公路桥
跨径大小和多跨总长：30m
承重构件受力情况：梁桥
材料类型：预应力桥

附件详情

箱梁横断面及桥面铺装构造图
箱梁一般构造图
箱梁梁长参数表
箱梁纵向预应力钢束构造图
箱梁顶板横向预应力钢束构造图
箱梁端横梁预应力钢束布置图
箱梁中横梁预应力钢束布置图
箱梁预应力钢束锚具构造图
箱梁普通钢筋构造图
箱梁中横梁普通钢筋构造图
箱梁端横梁普通钢筋构造图
箱梁梁端翼缘加厚块钢筋构造图

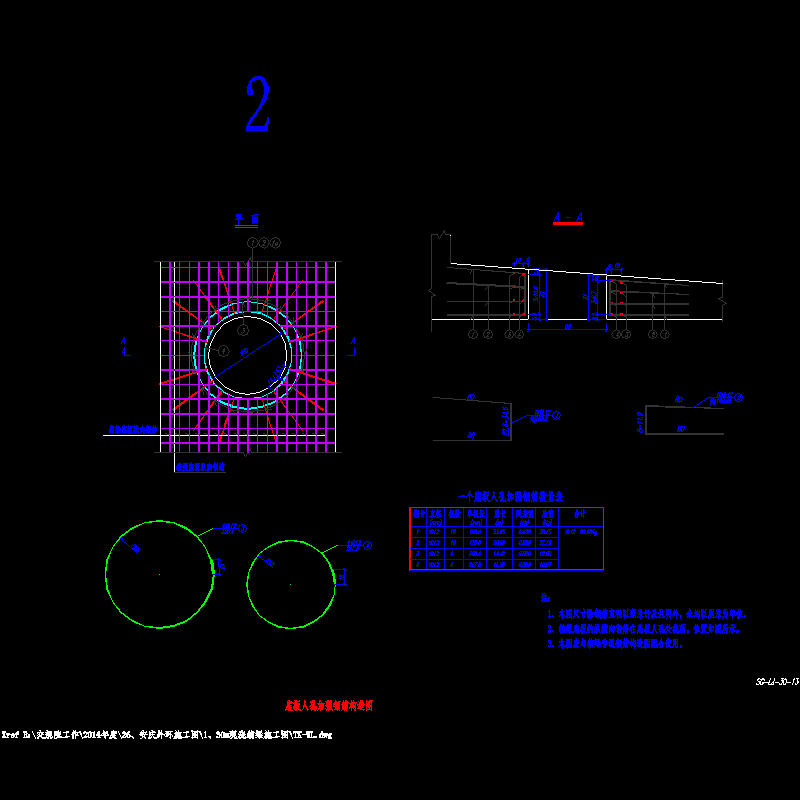

箱梁底板人孔加强钢筋构造图
箱梁梁端封锚及锚下钢筋构造图
箱梁端横梁预应力槽口及锚下钢筋构造图
箱梁中横梁预应力槽口及锚下钢筋构造图
抗震挡块钢筋构造图
球型支座构造图
箱梁施工流程图
预应力钢束表

附件详情

箱梁桥桥面现浇层内采用带肋绑扎钢筋网，网格间距为10x10cm，施工时需采取一定措施，保证其到桥面现浇层顶面的距离。桥面现浇层内钢筋网下预埋直径12架立钢筋，设置间距为50cm，呈梅花桩形状布置。桥面横坡通过箱梁整体旋转形成，旋转中心为桥梁设计高程点。桥面铺装数量表中未计入桥头搭板沥青混凝土数量。
……
在每跨箱梁各室底板的横向坡底位置沿桥梁纵向每隔5m布置一个直径为8cm的排水孔，混凝土浇注时用木塞堵住，初凝后拔出木塞，并清理排水孔。排水孔位置如与预应力管道位置有冲突时，可适当调整排水孔位置。每箱室腹板距离底板100cm处设直径为8cm的排气孔,纵桥向间距5m。滴水槽在箱梁两侧翼缘板设置，滴水槽可用木条形成，其深度为1cm。
……
共计31张，设计于2014年

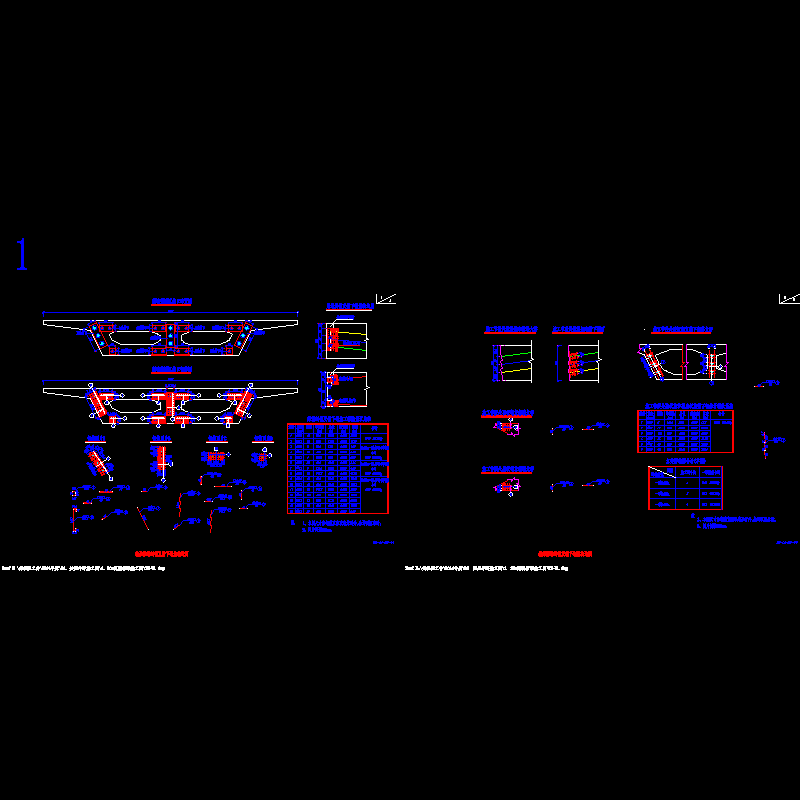

箱梁顶板横向预应力钢束构造图

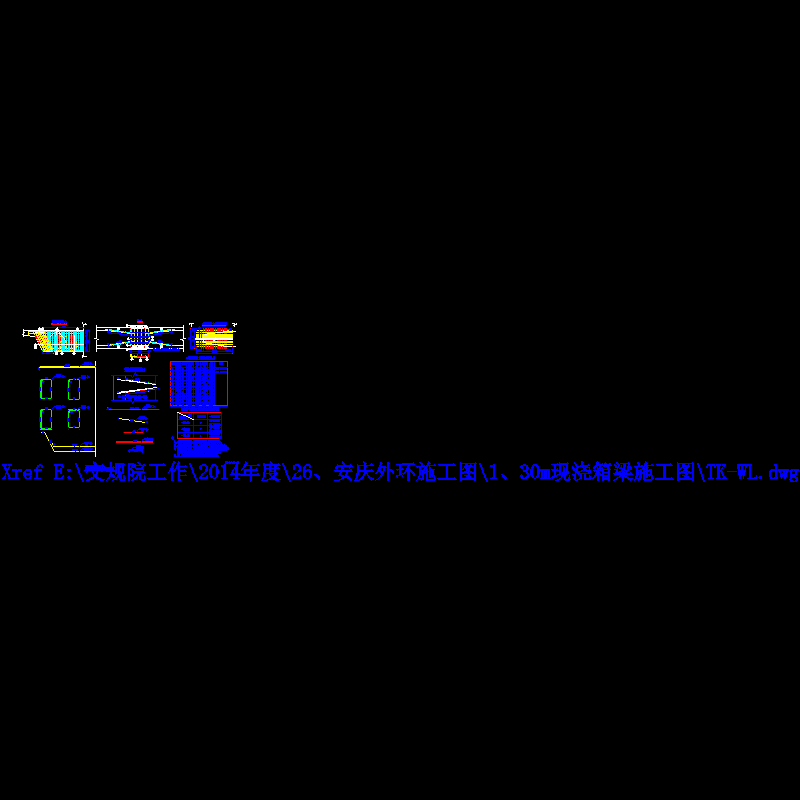

箱梁预应力钢束锚具构造图

各联箱梁施工顺序

球型支座构造图
