[CAD]现浇预应力连续箱梁立交桥火烧后加固设计

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

　　设计依据：《公路工程技术标准》（JTJ001-97，JTG B01-2003，JTG B01-2014）；《公路桥梁承载能力检测评定规程》（JTG/T J21-2011） 　　分离式立交桥跨径组合为5×（4×25）m，共五联。桥梁全宽12m，桥梁横向布置：11m（行车道） 2×0.5m（防撞护栏）。桥梁上部结构采用现浇预应力混凝土连续箱梁，采用单箱双室截面，均按正交设计，采用等高度腹板，梁高140cm（外侧）。下部结构采用桩柱式墩，肋式台，基础均采用桩基础。设计车辆荷载为：汽车-超20级；挂车-120。 　　…… 　　因桥下着火致墩柱、梁体表面不可避免的受到消防用水浇淋，灭火后，即出现了墩柱、梁体表面部分区域的混凝土剥落现象，连续梁主梁局部露筋现象严重。桥上路灯灯罩熔化严重。第1跨和第2跨箱梁受本次火灾影响较为严重，箱梁底板、腹板局部表层混凝土剥落面积较大，部分区域存在明显的露筋现象。第3跨靠2#墩约5m范围内底板、腹板均局部有烟熏痕迹，但未见明显开裂及砼剥落，影响较轻。0#台、1#墩、2#墩均存在烟熏痕迹及混凝土表面局部龟裂、剥落现象。盆式橡胶支座橡胶在钢盆内部可见，外观较难判断其损害程度，第1、第2跨相关墩台的支座钢构件表面油漆用木棍触碰较易掉油漆。分离式立交桥第1跨和第2跨桥梁的上下部结构均有不同程度的损伤，第1跨和第2跨箱梁受本次火灾影响较为严重，箱梁底板、腹板局部表层混凝土剥落面积较大，部分区域存在明显的露筋现象，对预应力混凝土现浇连续箱梁的承载能力、正常使用带来一定的影响，应立即采取相应的维修加固措施。 　　…… 　　维修方法：钢筋除锈、混凝土表面缺陷处理、裂缝封闭、裂缝灌浆、粘贴钢板（压力注胶法）、粘贴碳纤维布、预应力混凝土等截面连续箱梁腹板外侧浇筑新增锚固齿板及增设体外预应力钢束、粘贴预应力碳纤维板、防护采用丙烯酸聚氨酯漆。 　　…… 　　共计24张，设计于2015年

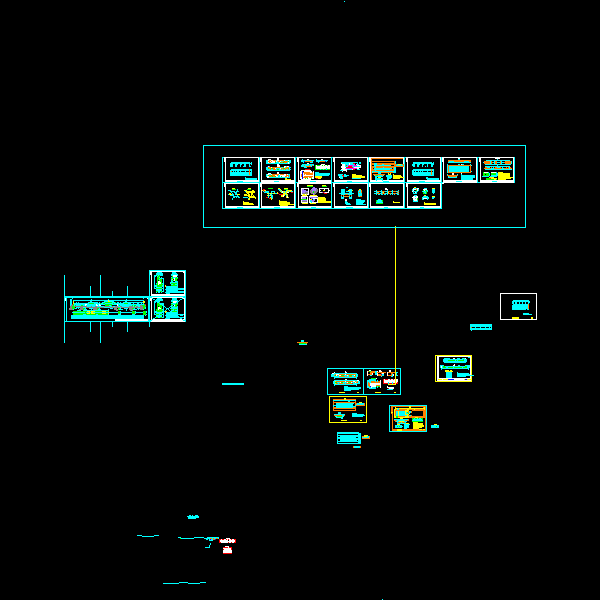

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
