30米预应力混凝土简支箱梁设计CAD图纸(公路桥)(dwg)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本图适合于净6 2*0.25安全带公路桥，荷载等级为公路-II级，按预应砼A类构件设计。

2

3

4

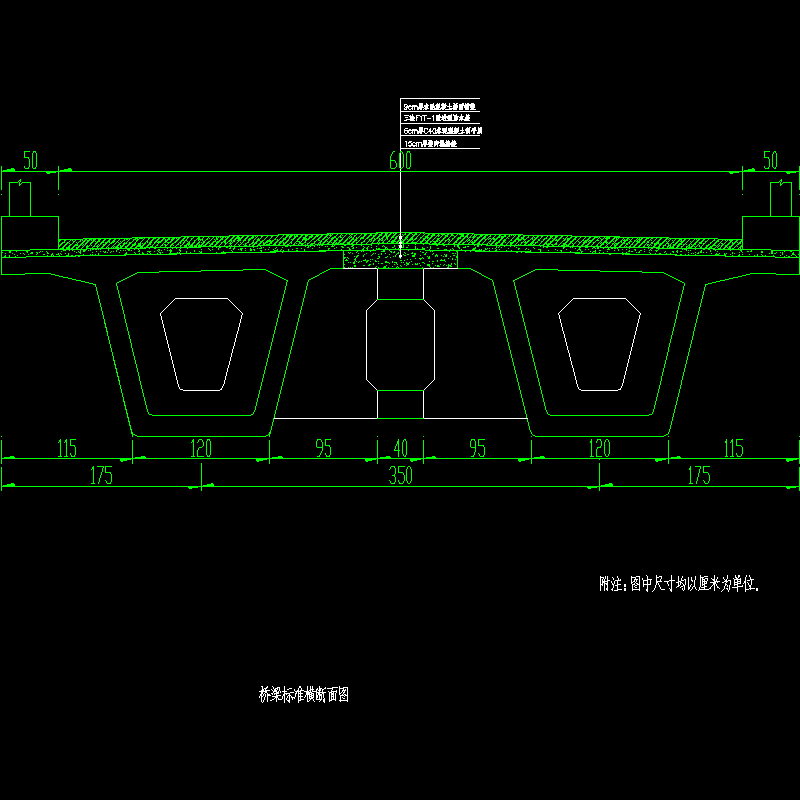

0 标准断面.dwg

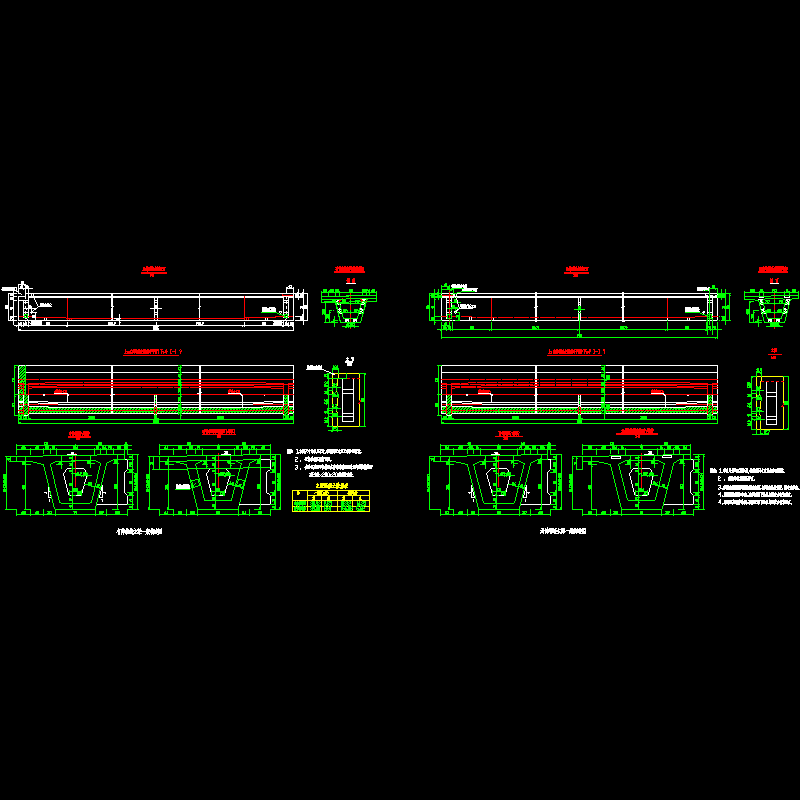

1 主梁一般构造图.dwg

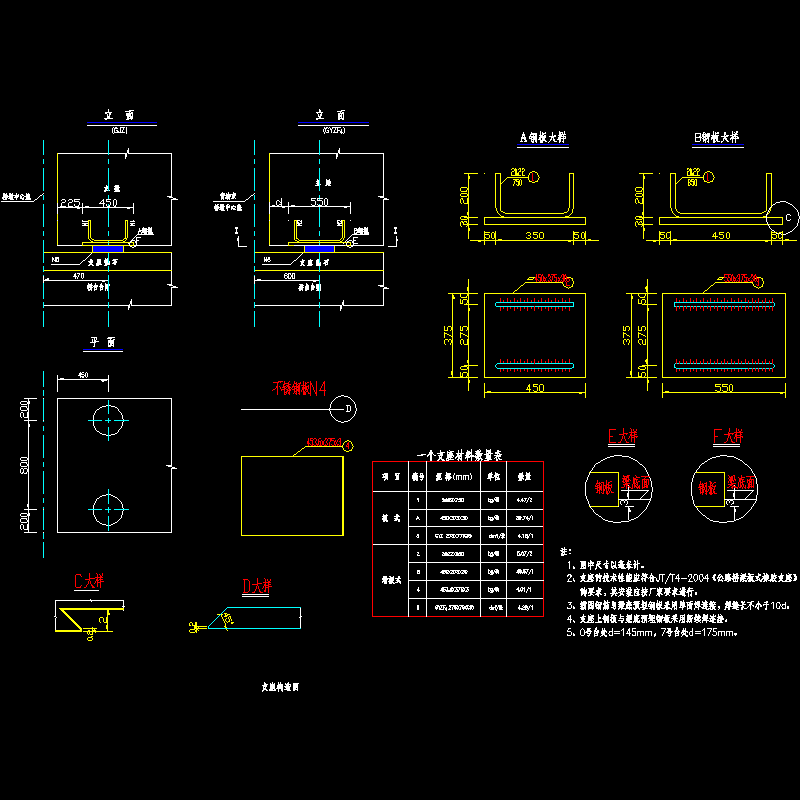

10 板式橡胶支座构造.dwg

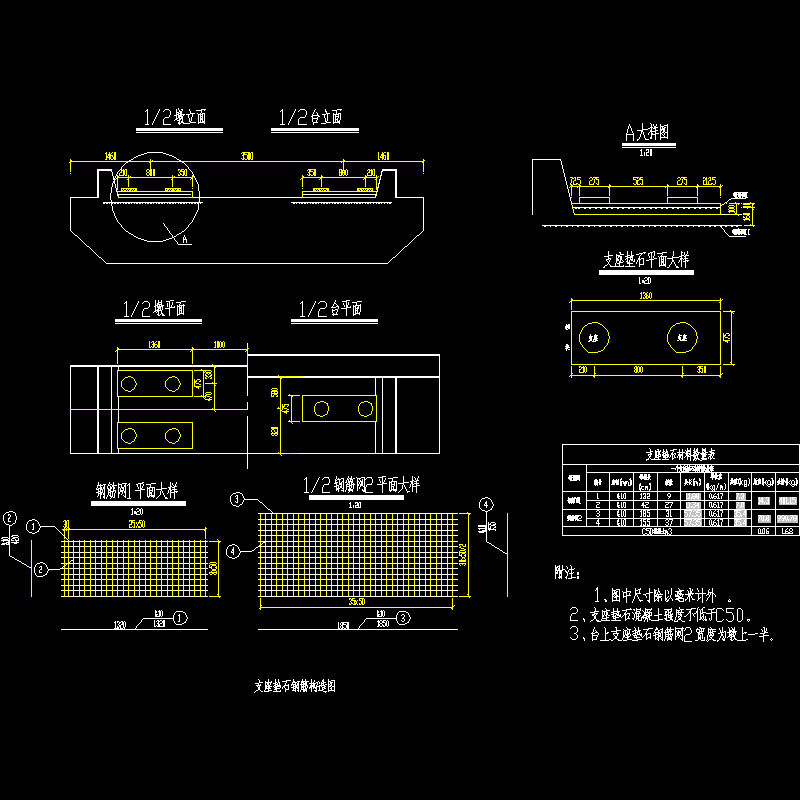

11 支座垫石.dwg

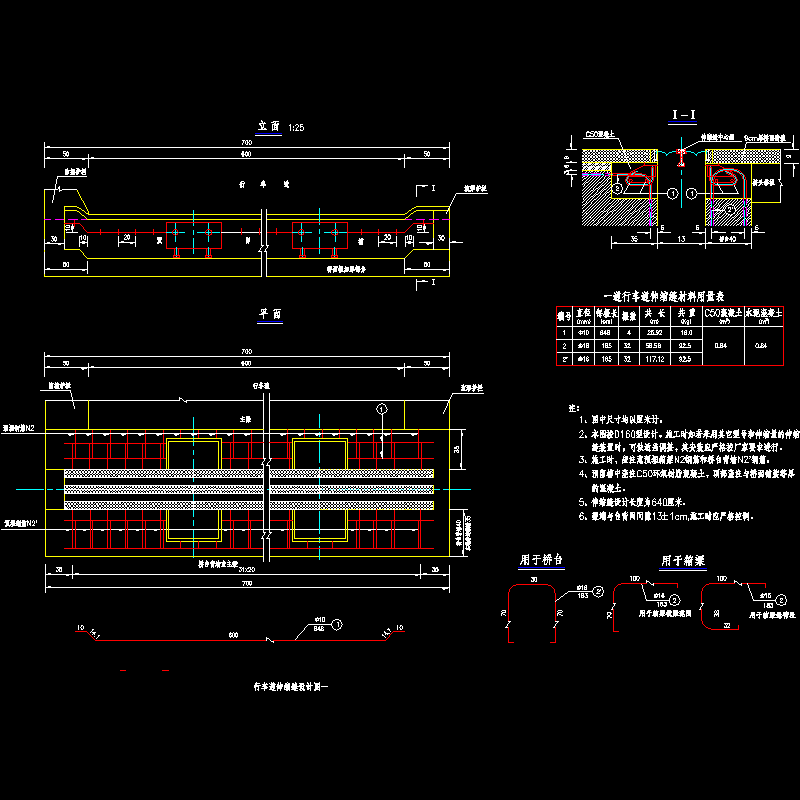

12 伸缩缝1_行车道.dwg

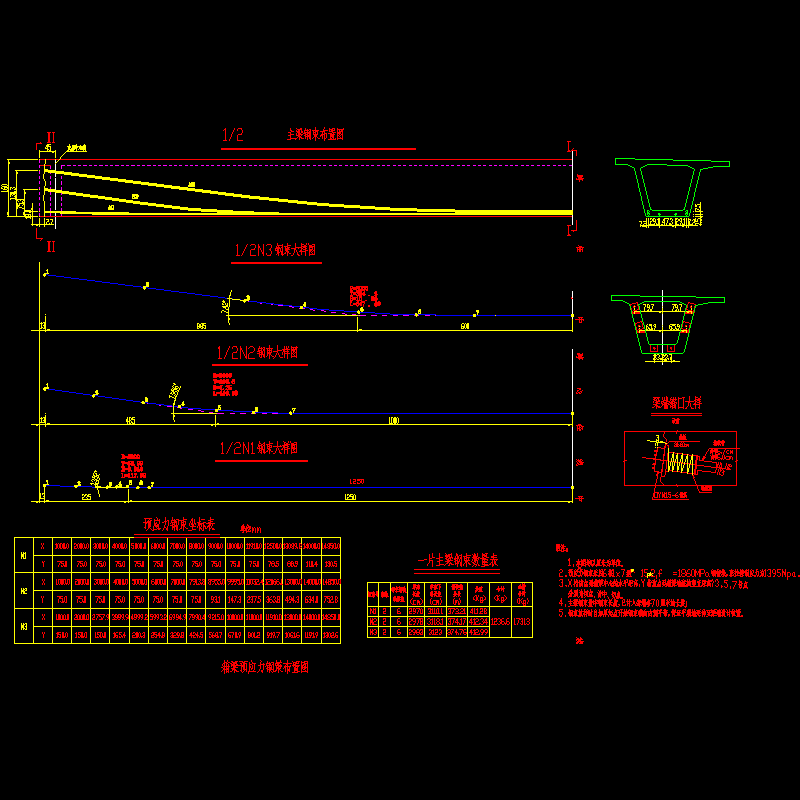

2 箱梁预应力钢束布置.dwg

3 主梁顶板钢筋构造图.dwg

4 箱梁腹板底板钢筋构造.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
