32米有砟轨道后张法预应力混凝土简支箱梁CAD施工图纸34张（双线）(钢筋布置图)(dwg)

haha77882 · 发表于 2020-6-22 22:07:05

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：广东
设计年代：近代
跨径大小和多跨总长：32m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

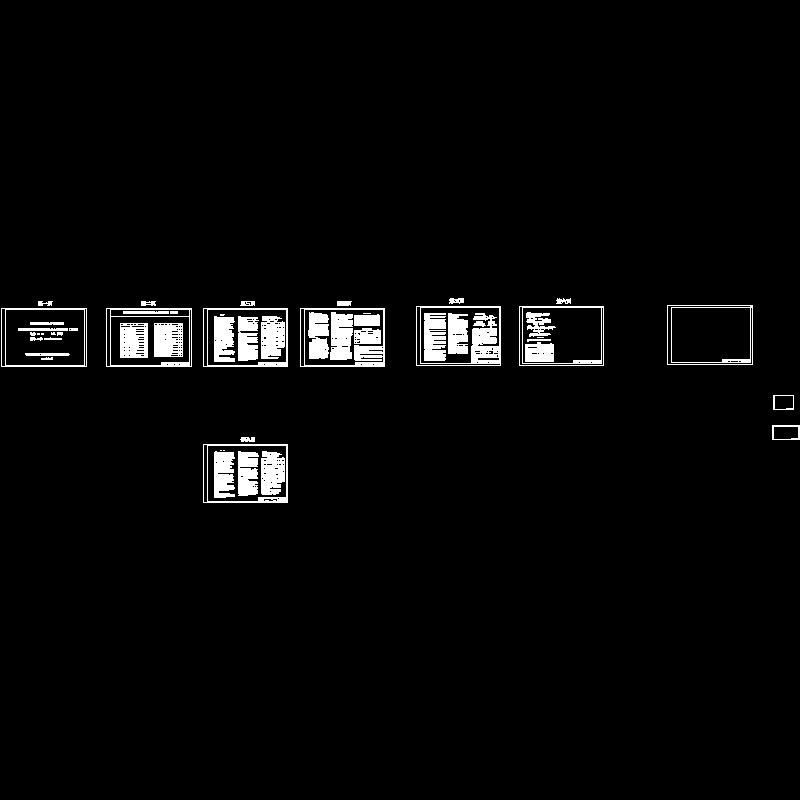

说明书（四）
概图
预应力筋布置图（四）
梁体钢筋布置图（四）
梁体钢筋数量表
梁体封锚构造图
吊点布置详图
支座板构造及支座安装示意图
挡砟墙构造及钢筋布置图
电缆槽竖墙、盖板、遮板布置图
竖墙构造及预埋钢筋布置图（二）

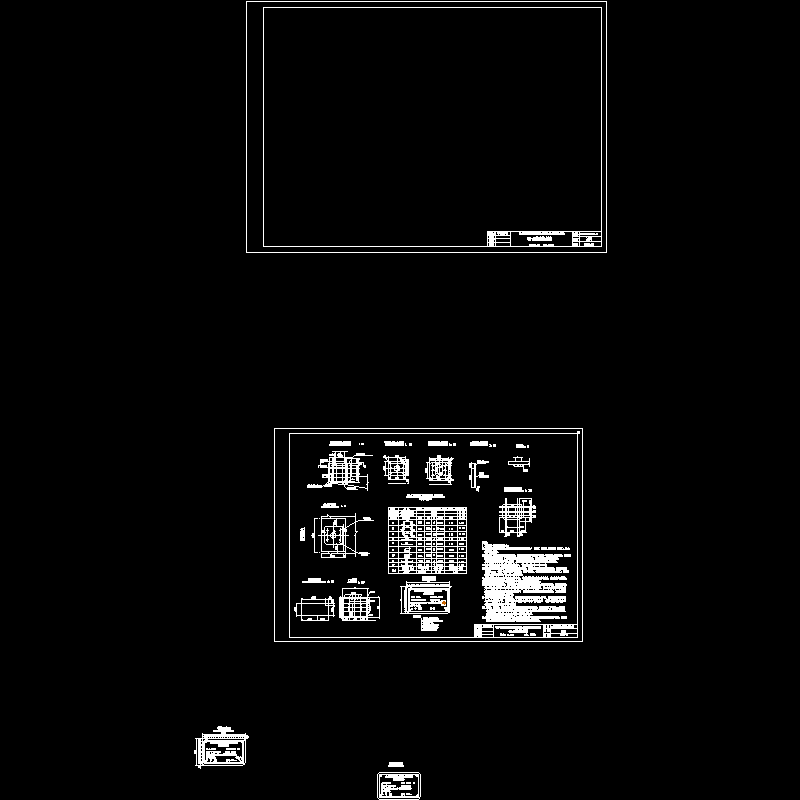

QJ—A1基础构造图
QJ—A1基础桥面板钢筋布置图

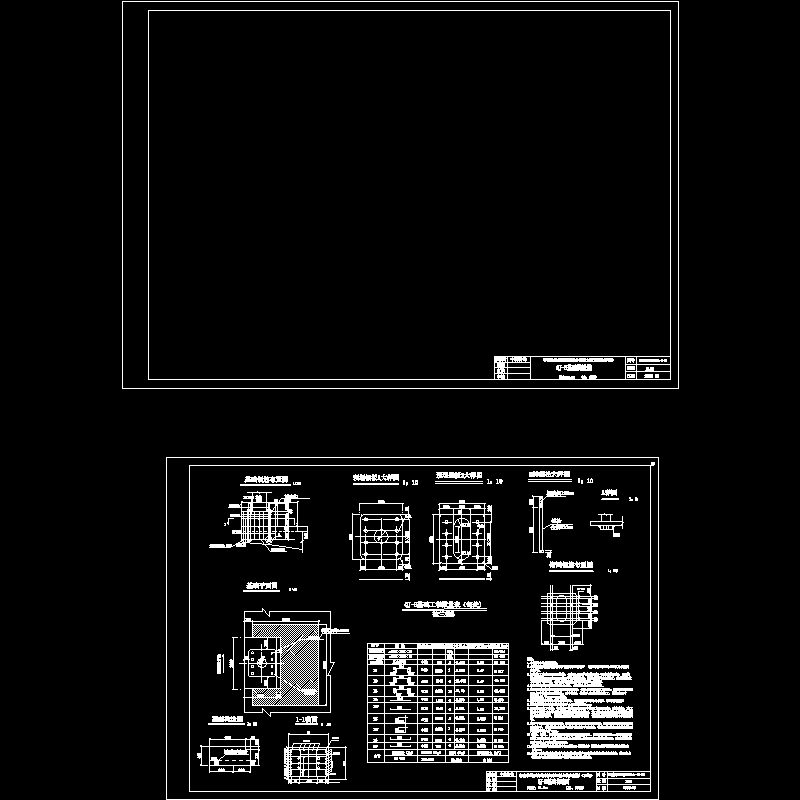

QJ—A2基础构造图
QJ—A2基础桥面板钢筋布置图

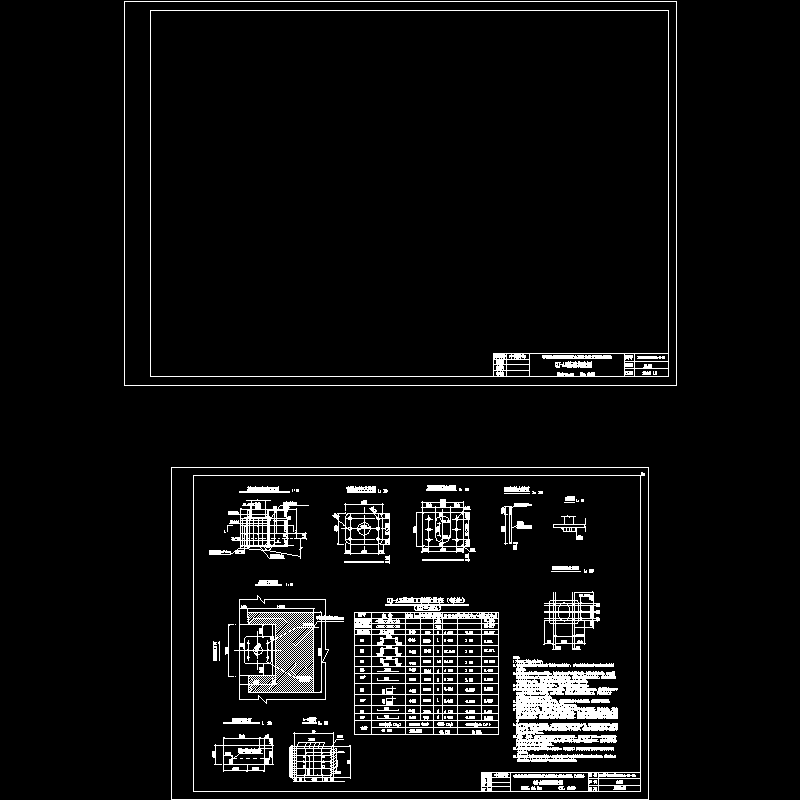

QJ—B基础构造图
QJ—B基础桥面板钢筋布置图
QJ—C基础构造图
QJ—C基础桥面板钢筋布置图
QJLX—1下锚拉线基础构造图
综合接地布置图（二）
定位网坐标表
直线梁桥面布置示意图
曲线梁桥面布置及梁体平面布置示意图
防落梁措施构造图
电缆上桥构造图

附件详情

桥面接触网支柱外侧不设检查车通道；桥面通行列车时不允许人员上桥；接触网支柱设在桥面板外缘，内侧距线路中心线不小于3.0m；挡砟墙内侧距离线路中心线2.2m。电缆槽两侧设置，通信信号电缆合槽，槽道净宽350mm，电力槽净宽200mm。计算跨度为31.5m，本施工图适用于箱梁预制施工。
……
适用范围：
设计速度：客车250km/h及以下，货车120km/h（C64、C62为80km/h）及以下。线路情况：双线、直、曲线，最小曲线半径4000m，正线线距为4.6m。环境类别及作用等级：一般大气条件下无防护措施的地面结构，环境类别为碳化环境，作用等级为T1、T2。设计使用年限：正常使用条件下梁体结构设计使用寿命为100年。长大货车检算类型：该资料仅对常用D2、D30、D35列车通过时进行检算。施工方法：本图适用于工地集中预制、架桥机架设施工。地震烈度：本结构适用于设防烈度八度及以下（地震动峰值加速Ag≤0.3g）地区。养护维修方式：桥上不设人行道检查车。
设计原则及设计技术参数：
（一）、建筑结构形式：
截面类型为单箱单室简支箱梁，梁端顶板、腹板局部向内侧加厚，底板分别向内、外侧加厚。桥面宽度：挡砟墙内侧净宽9.0m，桥上人行道栏杆内侧净宽12.1m，桥面板宽12.2m，桥梁建筑总宽12.48m。梁长为32.6m，计算跨度为31.5m，跨中截面中心处梁高为2.89m,支点截面中心处梁高为3.09m，横桥向支座中心距为4.7m。
（二）、设计荷载：
轨下枕底道砟厚度为35cm。包括钢轨、道砟、轨枕、防水层、保护层、人行道栏杆、遮板或声屏障、防护墙、接触网支柱、电缆槽盖板及竖墙等附属设施重量。有声屏障直线梁按193.5KN/m、曲线梁按206.5kN/m计算；无声屏障直线梁按174.5kN/m、曲线梁按187.4kN/m计算。
……
共计34张，设计于2009年

预应力筋布置图

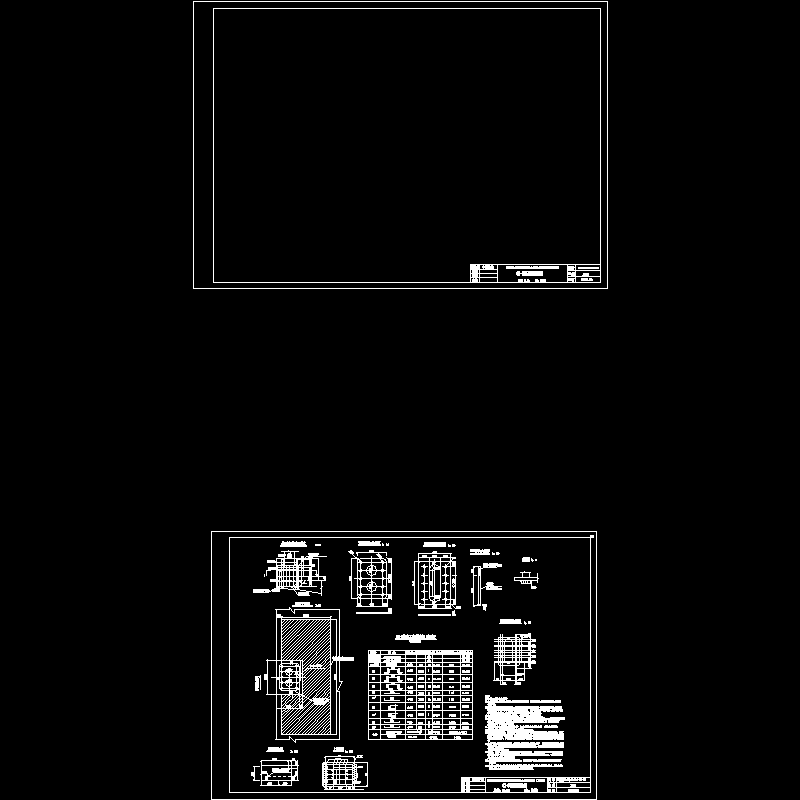

QJ-C基础构造图

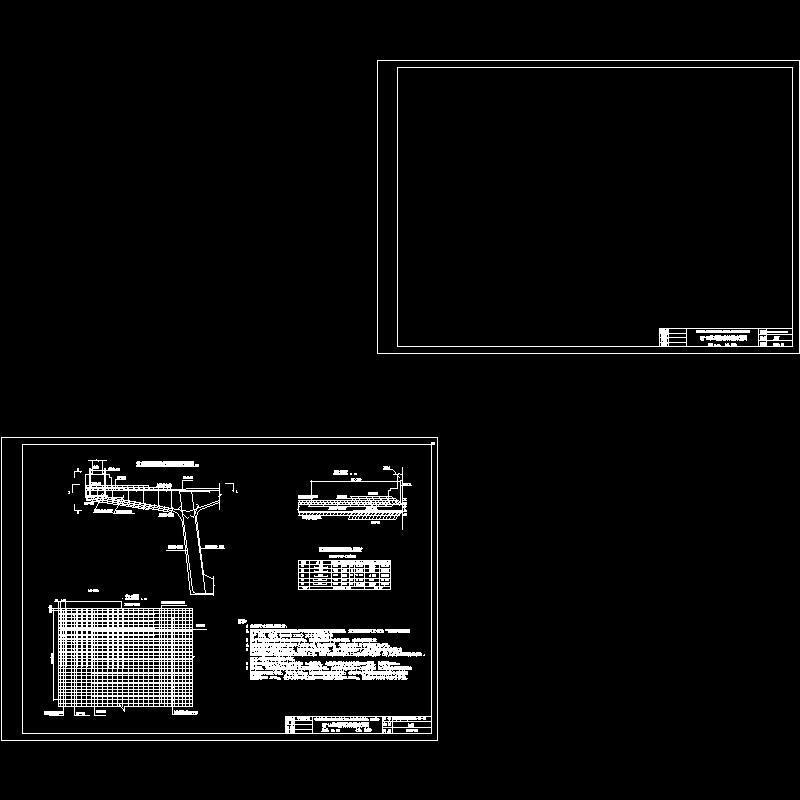

竖墙构造及预埋钢筋布置图

梁体钢筋布置图
