16m后张法预应力混凝土简支板中板普通钢筋构造节点CAD详图纸设计(结构计算软件)(dwg)

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

1、本通用图的结构体系为简支结构，按部分预应力A类构件设计。 　　2、设计计算采用平面杆系结构计算软件计算，桥面现浇层参与结构受力，荷载横向分配系数按铰接板法计算，并采用空间结构计算软件校核。 　　3、设计参数 　　（1）混凝土：重度γ=26.0kN/立方米,弹性模量Ec=3.25×104MPa。 　　（2）预应力钢筋：弹性模量Ep=1.95×105MPa，松弛率ρ=0.035，松弛系数ξ=0.3。 　　（3）锚具：锚具变形、钢筋回缩按6mm（一端）计算；金属波纹管摩阻系数μ=0.25，偏差系数κ=0.0015。 　　（4）竖向梯度温度效应：按《公路桥涵设计通用规范》（JTG D60—2004）规定取值。

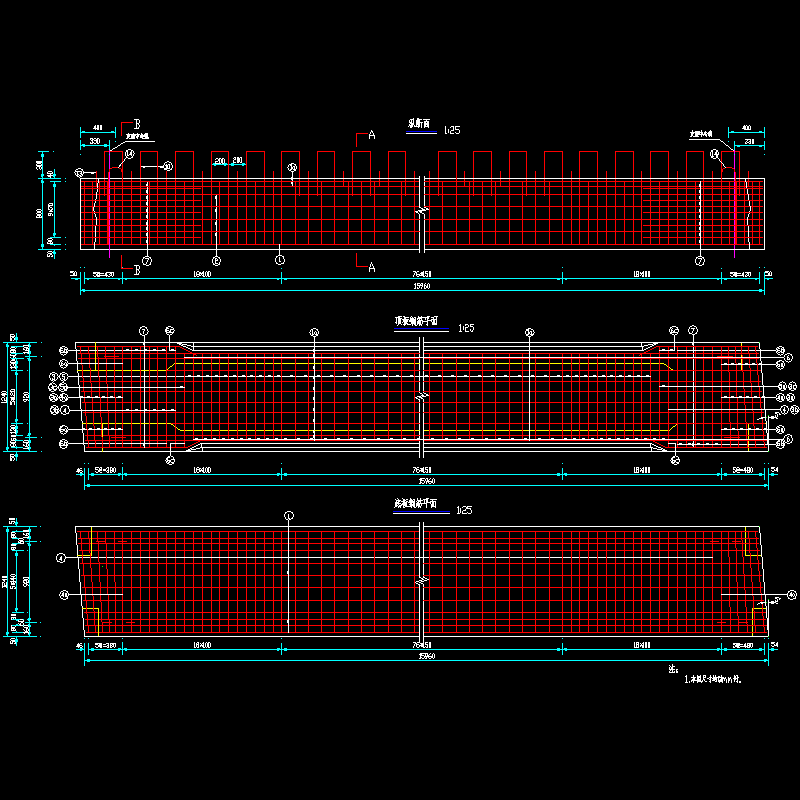

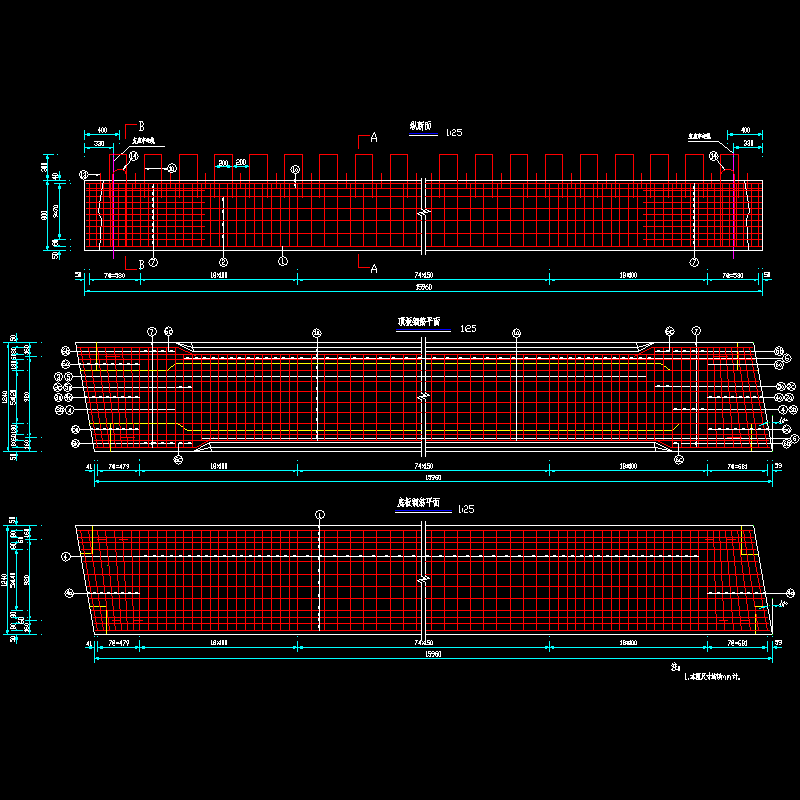

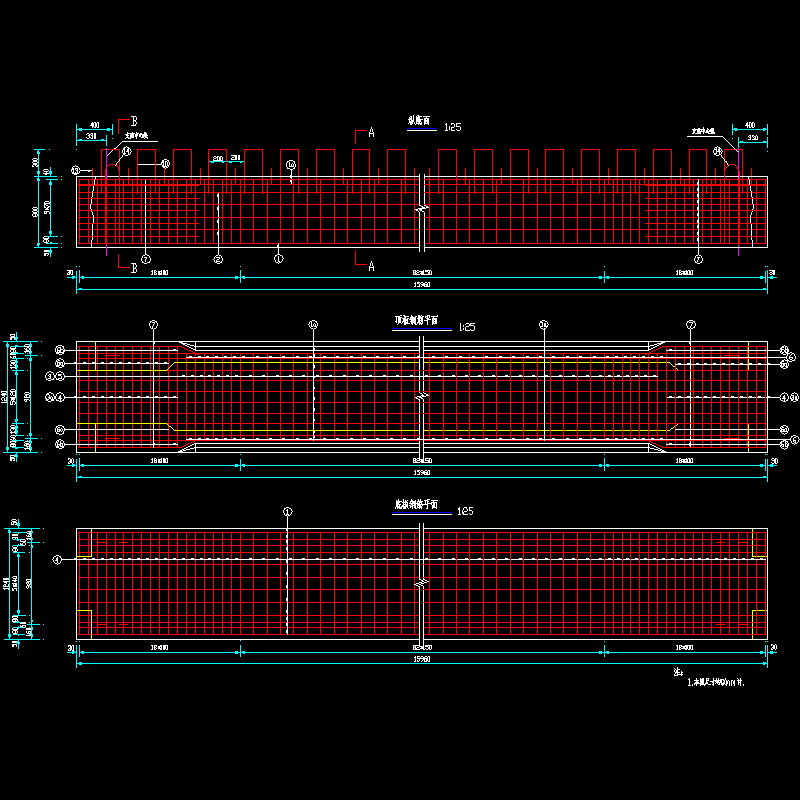

12 中板普通钢筋构造图（一）（α=0°）.dwg

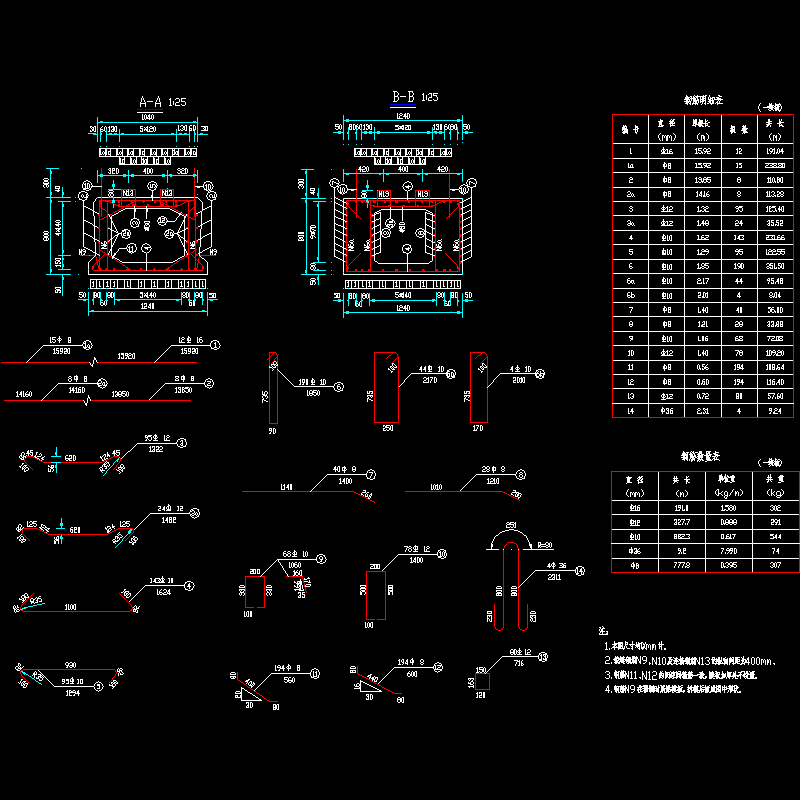

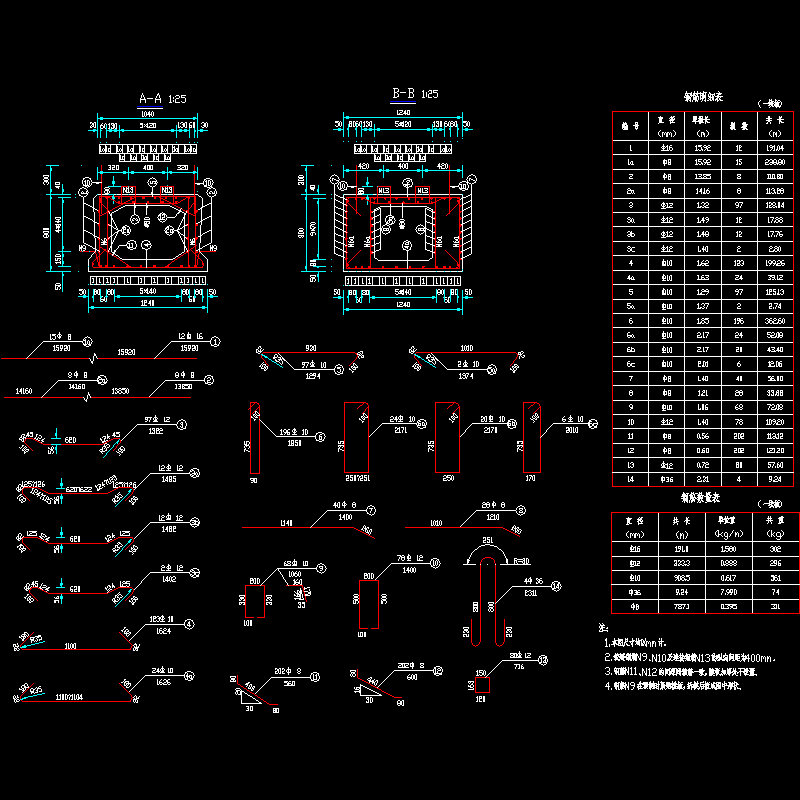

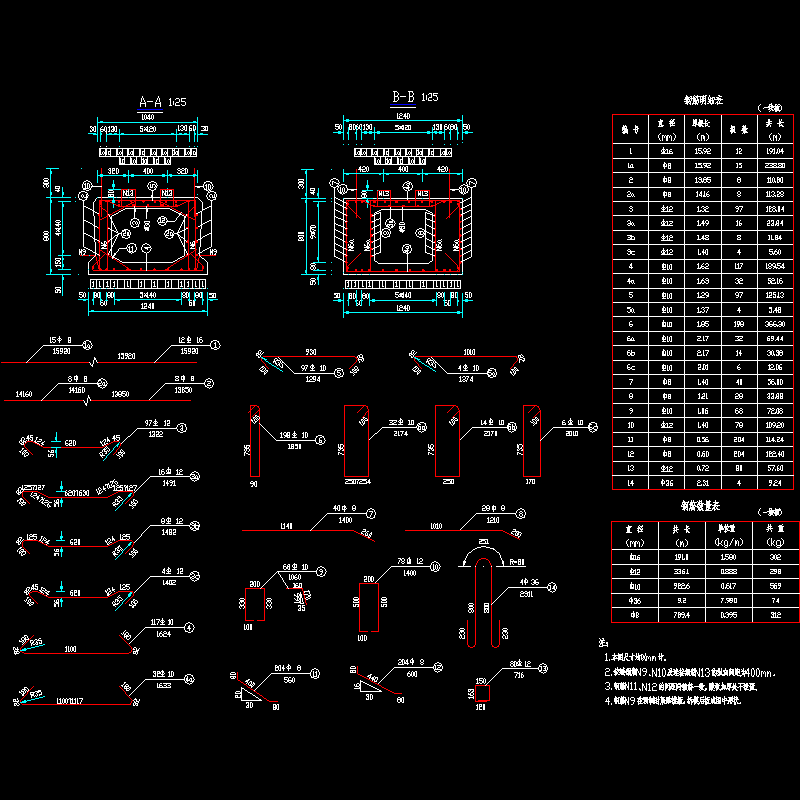

12 中板普通钢筋构造图（二）（α=0°）.dwg

13 中板普通钢筋构造图（一）（α=5°）.dwg

13 中板普通钢筋构造图（二）（α=5°）.dwg

14 中板普通钢筋构造图（一）（α=10°）.dwg

14 中板普通钢筋构造图（二）（α=10°）.dwg

15 中板普通钢筋构造图（一）（α＝15）.dwg

15 中板普通钢筋构造图（二）（α＝15）.dwg

16 中板普通钢筋构造图（一）（α＝20）.dwg

16 中板普通钢筋构造图（二）（α＝20）.dwg

17 中板普通钢筋构造图（一）（α＝25）.dwg

17 中板普通钢筋构造图（二）（α＝25）.dwg

18 中板普通钢筋构造图（一）（α＝30）.dwg

18 中板普通钢筋构造图（二）（α＝30）.dwg

19 中板普通钢筋构造图（一）（α＝35）.dwg

19 中板普通钢筋构造图（二）（α＝35）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
