设计要点： 1、本通用图的结构体系为简支结构，按部分预应力A类构件设计。 2、设计计算采用平面杆系结构计算软件计算，桥面现浇层参与结构受力，空心板桥的横向分布系数，支点按杠杆法计算，四分点到跨中按铰接板梁法计算，支点到四分点按直线内插求得。 3、对于同一翼缘长度（边板）、同一跨度、斜度及相同汽车荷载等级取不同的桥面宽度计算的最大横向分布系数作为设计控制数值。 4、成桥后按预制板与50mm现浇整体化混凝土层共同受力进行设计，未计入铰缝截面参与受力，但考虑铰缝联结作用。

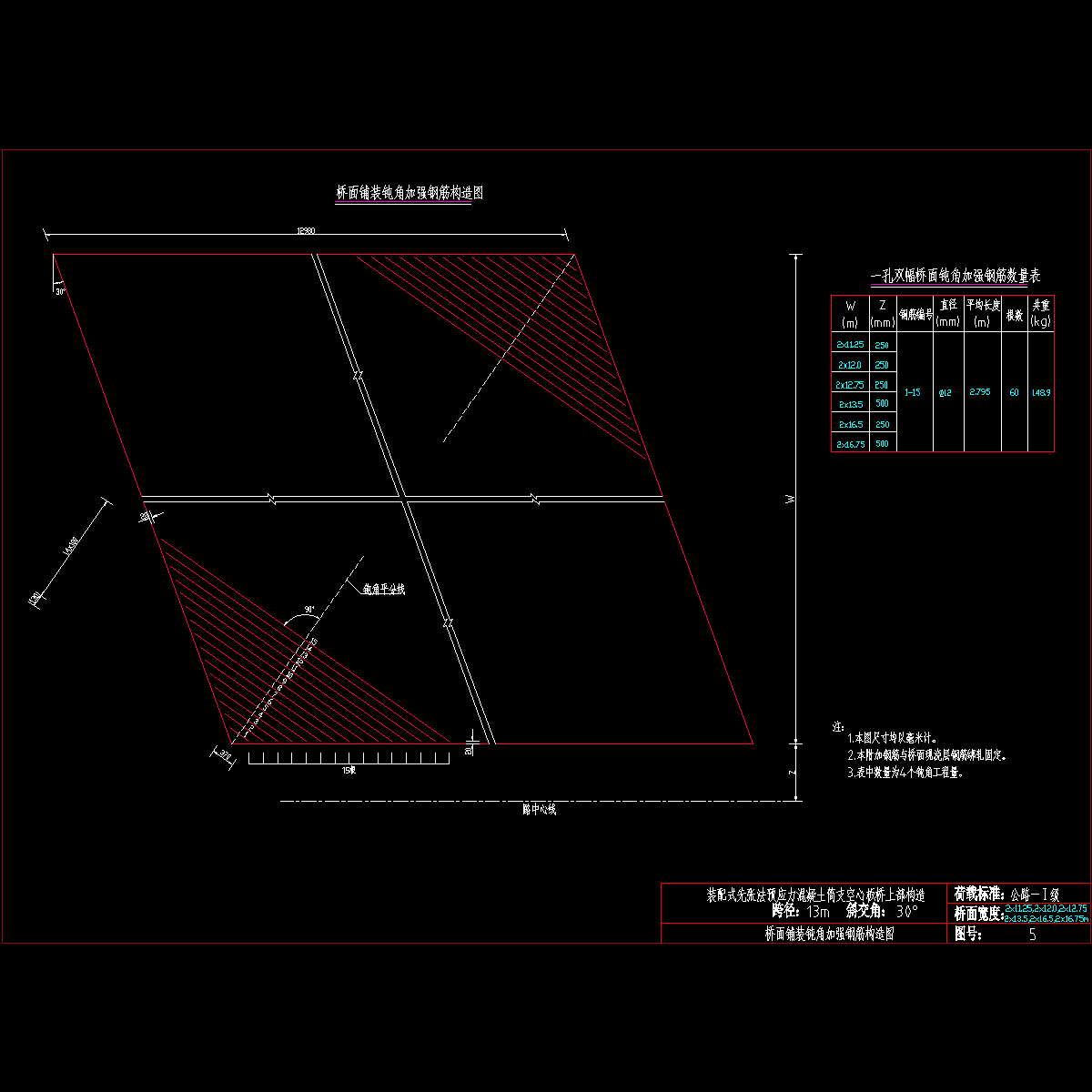

05桥面钝角加强钢筋构造图.dwg

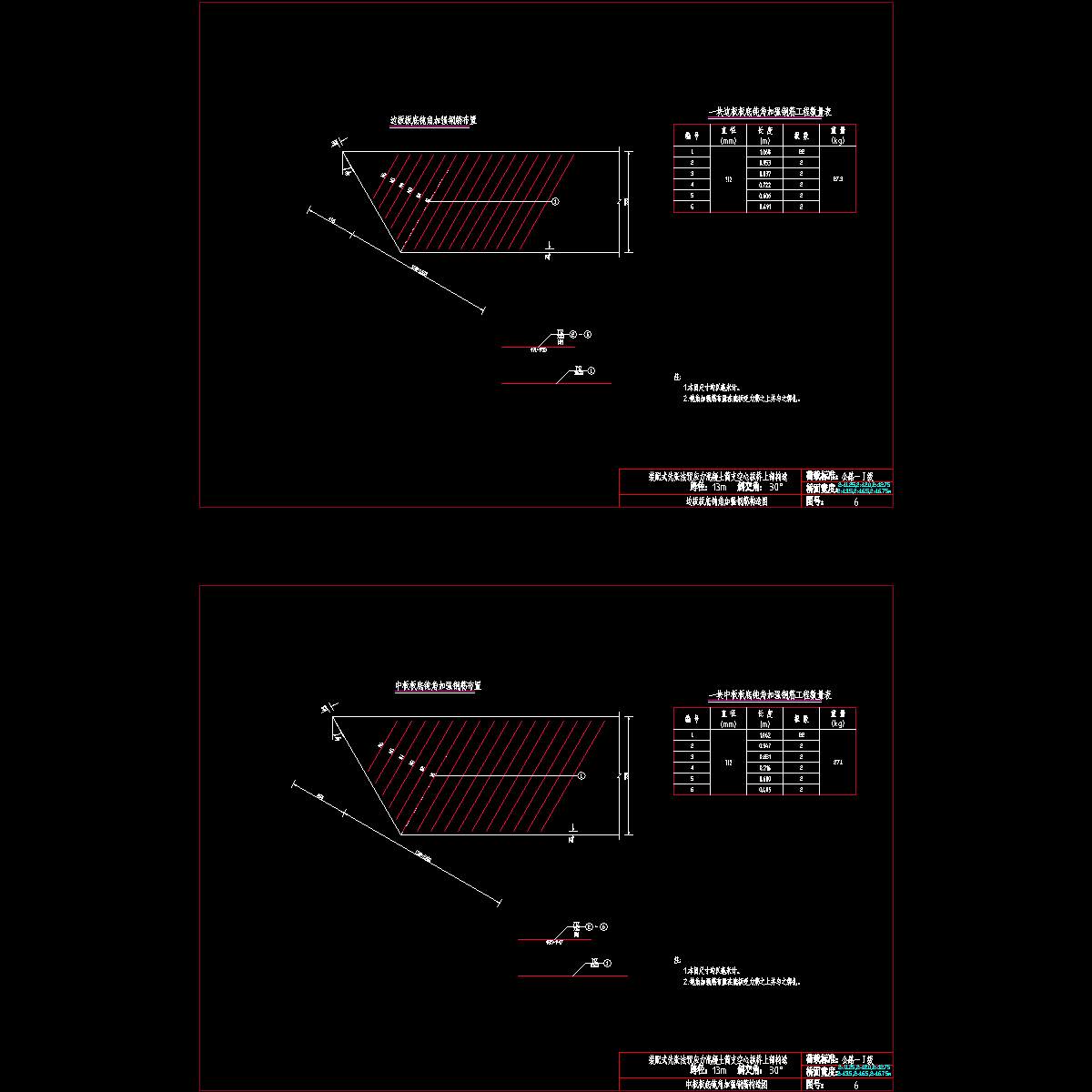

06板底钝角加强钢筋构造图.dwg

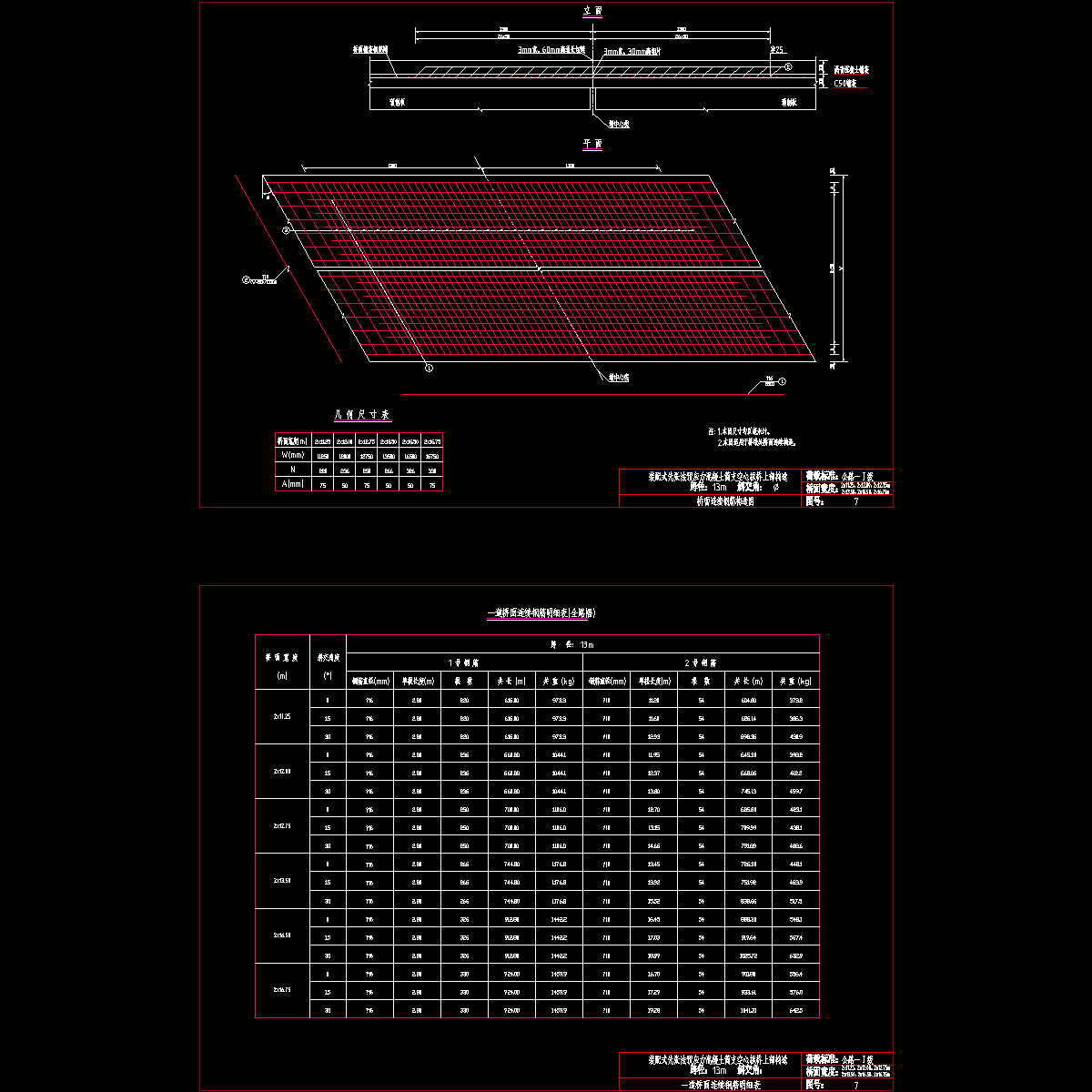

07桥面连续钢筋构造.dwg

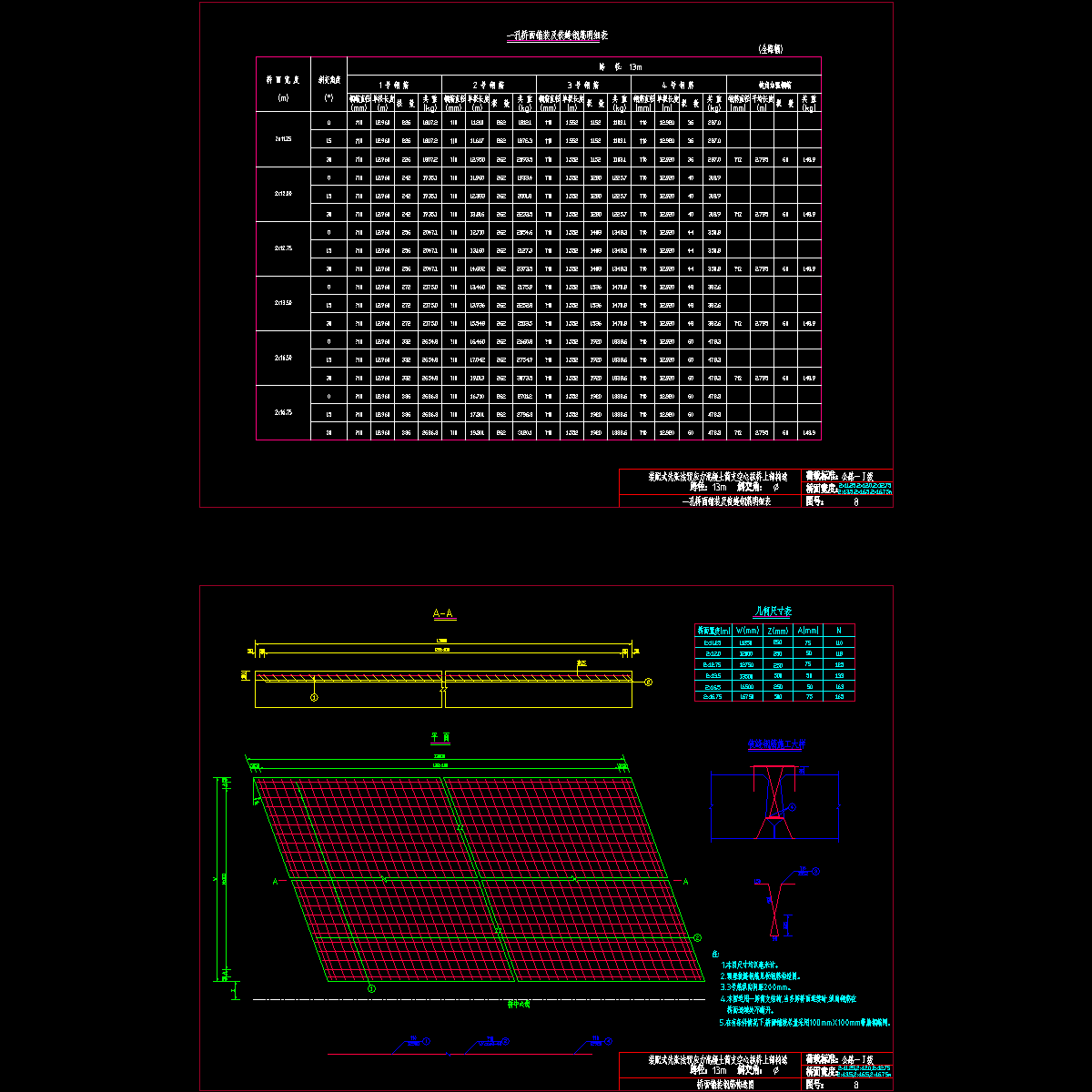

08桥面铺装钢筋构造图.dwg

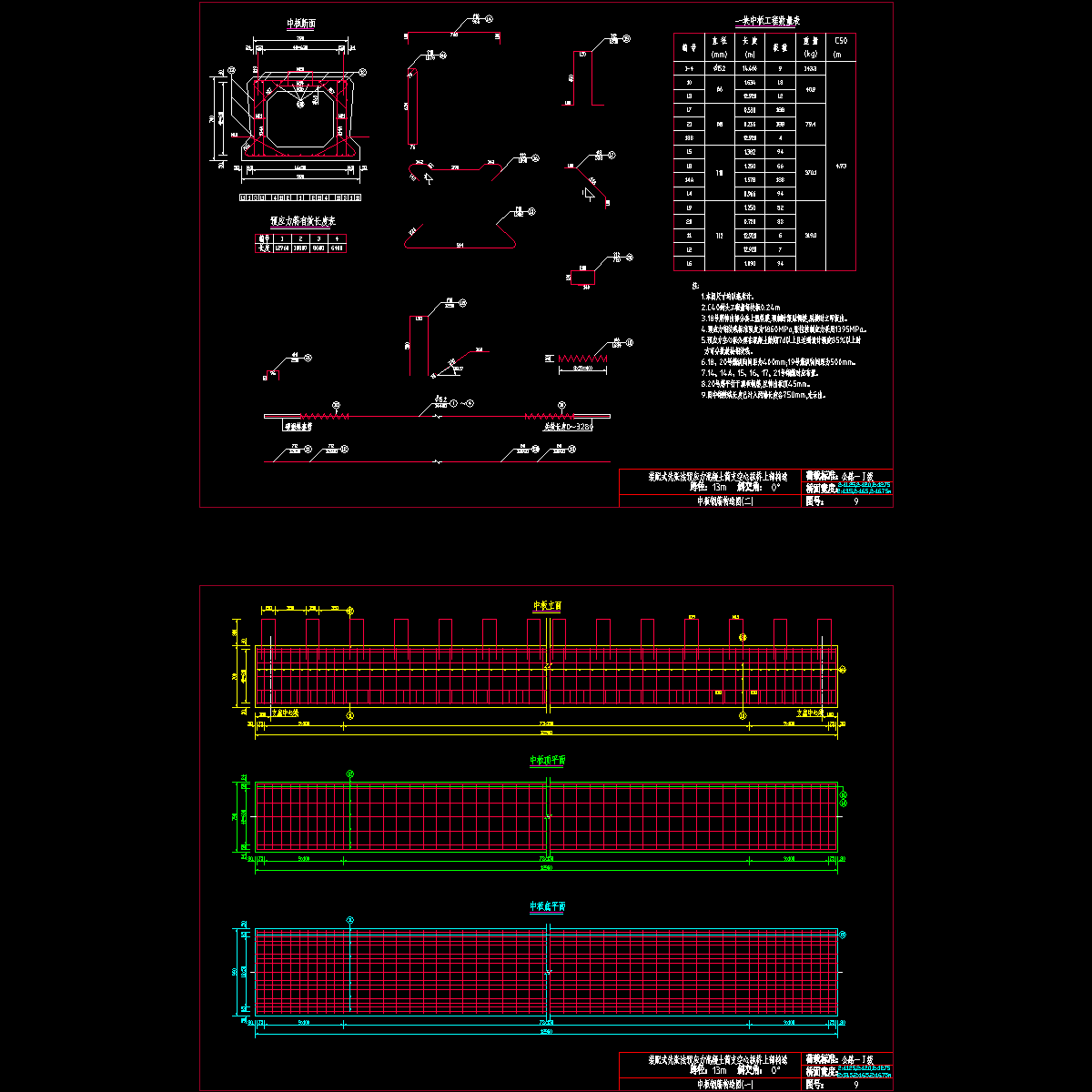

09中板钢筋构造图-0.dwg

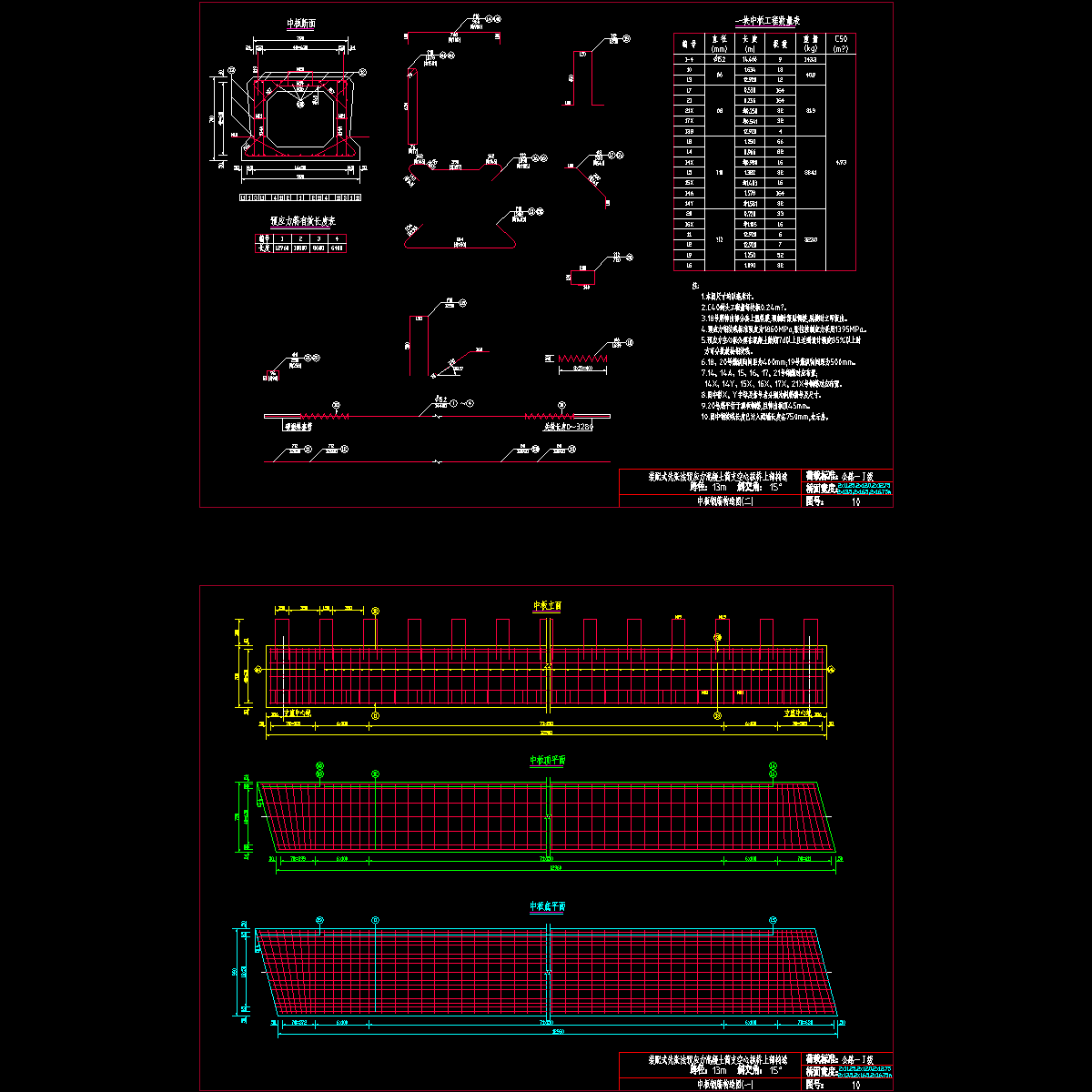

10中板钢筋构造图-15.dwg
11中板钢筋构造图-30.dwg
12边板钢筋构造图-0-2x11.25.dwg
13边板钢筋构造图-15-2x11.25.dwg
14边板钢筋构造图-30-2x11.25.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
