[CAD]3孔16米预应力混凝土空心板桥设计图纸33张（先简支后连续）.dwg

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：湖北
• 设计年代：近代
• 使用性：公路桥
• 跨径大小和多跨总长：16m
• 承重构件受力情况：板桥
• 使用年限：永久性桥
• 材料类型：预应力桥

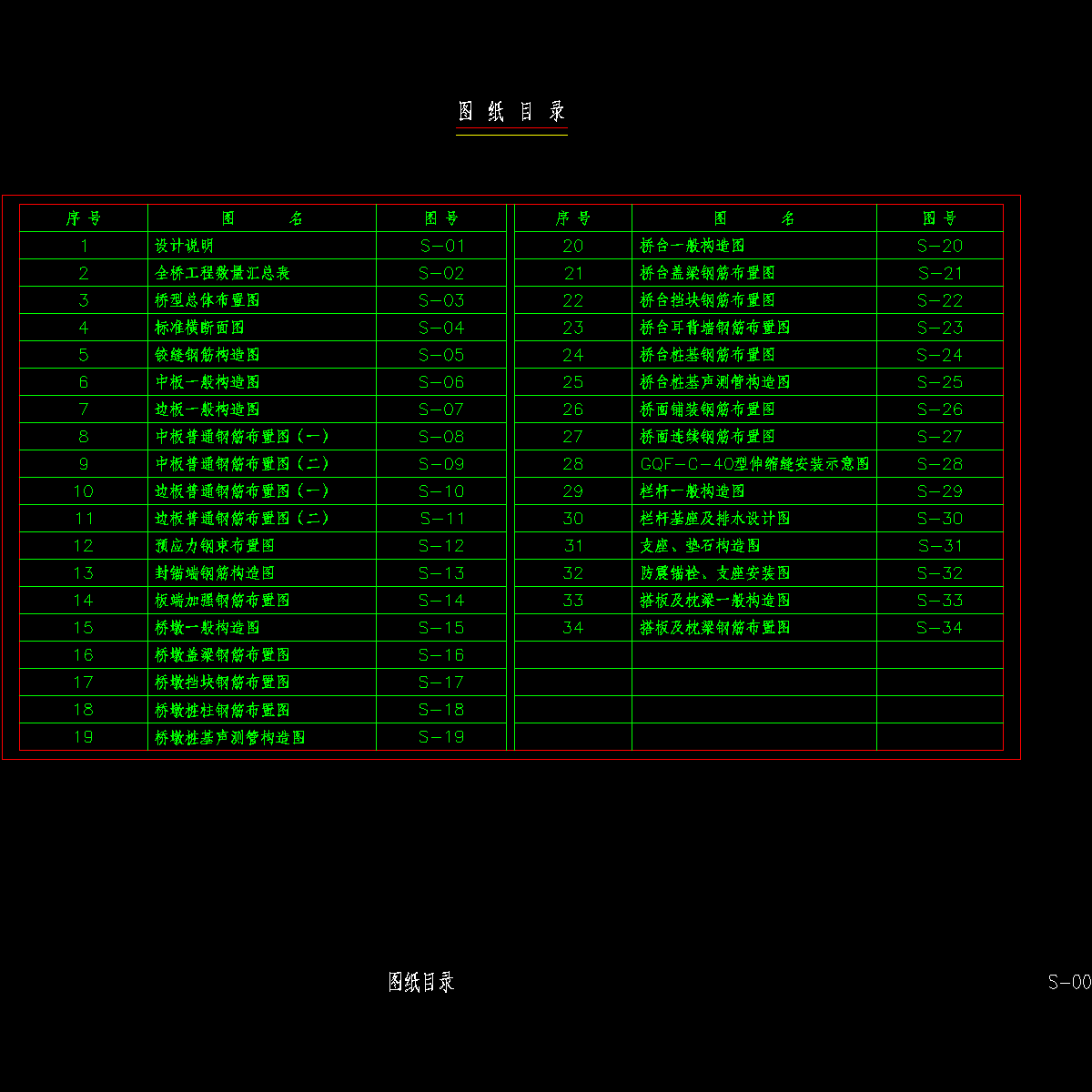

00 图纸目录0901.dwg

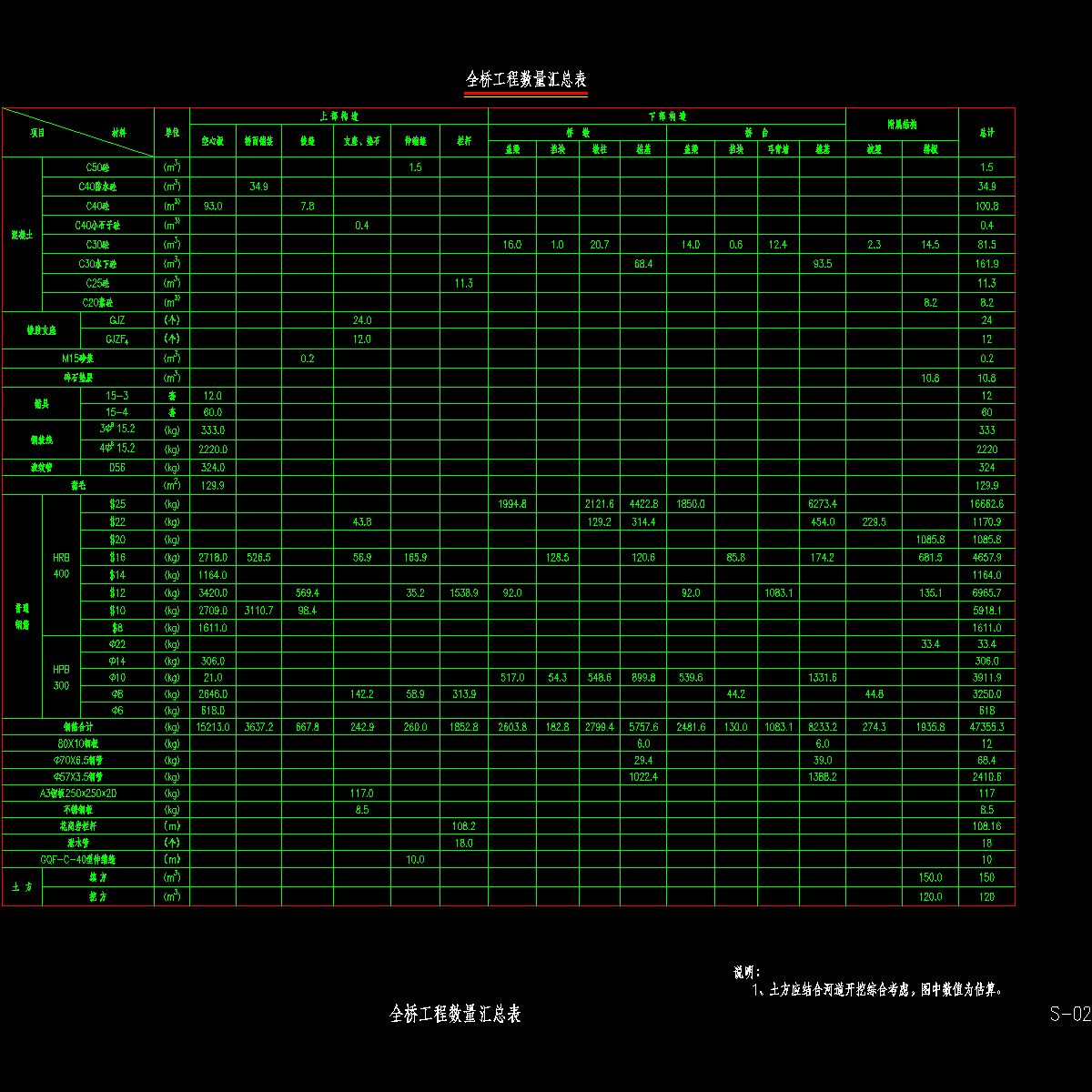

02 全桥工程数量汇总表.dwg

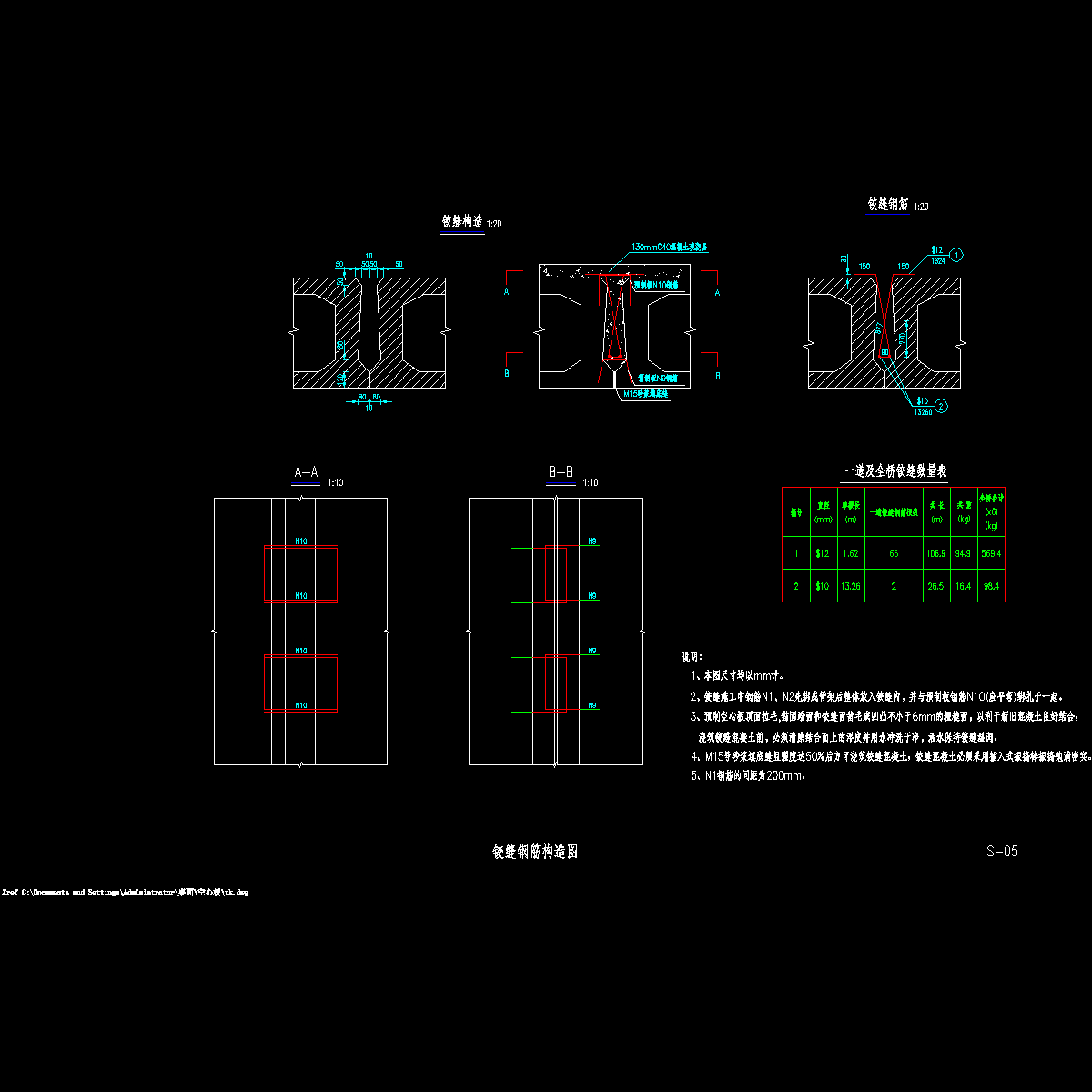

05 铰缝钢筋构造图ok.dwg

06 中板一般构造图ok.dwg

07 边板一般构造图ok.dwg

08 中板普通钢筋布置图（一）ok.dwg

09 中板普通钢筋布置图（二）ok.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
