预应力混凝土简支空心板桥全套CAD施工图纸1-16m.dwg

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术参数： 　　 1.跨径及建筑结构形式：1-16.0m预应力混凝土简支空心板桥。 　　 2.设计荷载：汽车－超20级，挂车—120。 　　 3.桥梁全宽：26.0m（0.5m护栏 11.5行车道 2.0m中央分隔带 11.5m行车道 0.5m护栏）。 　　 4.桥面横坡：曲线内侧2.0%，外侧桥跨内由-0.04%渐变到-0.62% 　　...... 　　桥梁概况： 　　 桥梁全长31.0m，上部构造采用后张预应力混凝土空心板，下部构造为重力式U型桥台、扩大基础。 　共包含CAD设计图24张。

16-1.5-1-0d.dwg

16-1.5-2-0d.dwg

16-1.5-3-0d.dwg

16-1.75-1-0d.dwg

16-1.75-2-0d.dwg

16-1.75-3-0d.dwg

设计图_pmt.dwg

设计图_qt0.dwg

设计图_qt1.dwg

设计图_qxt.dwg

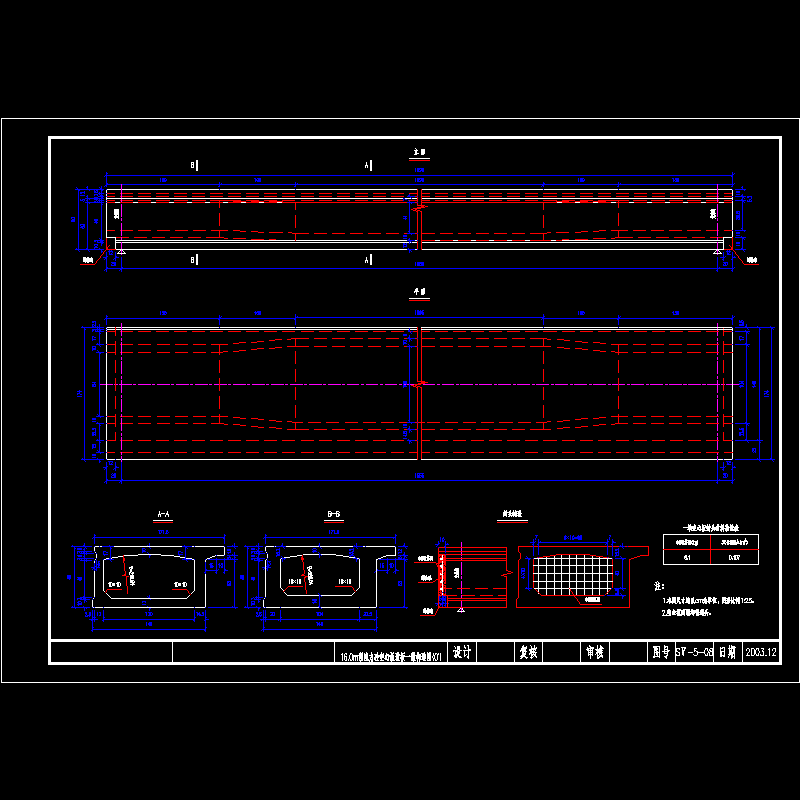

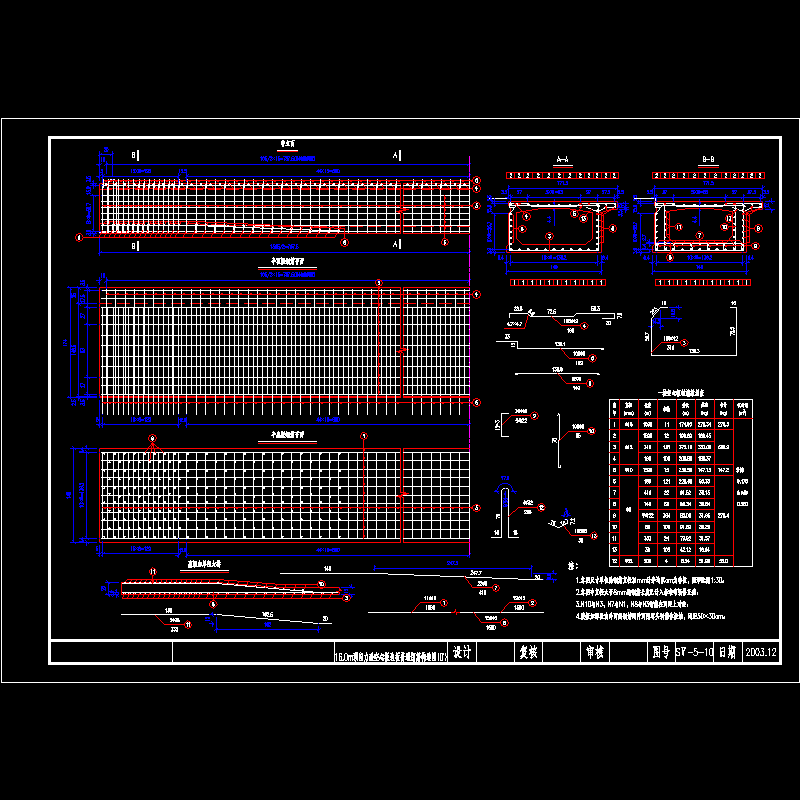

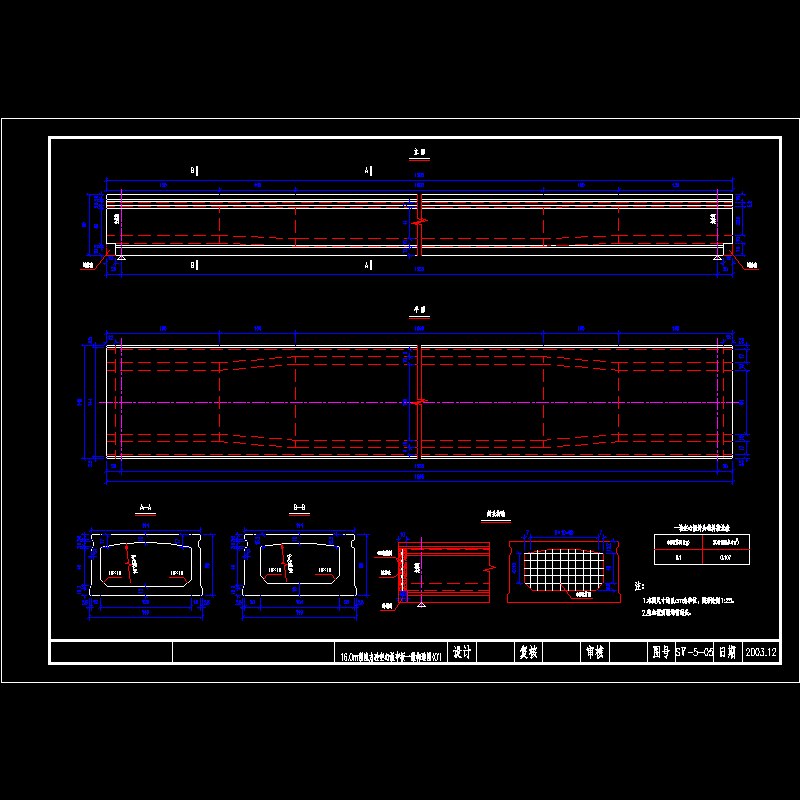

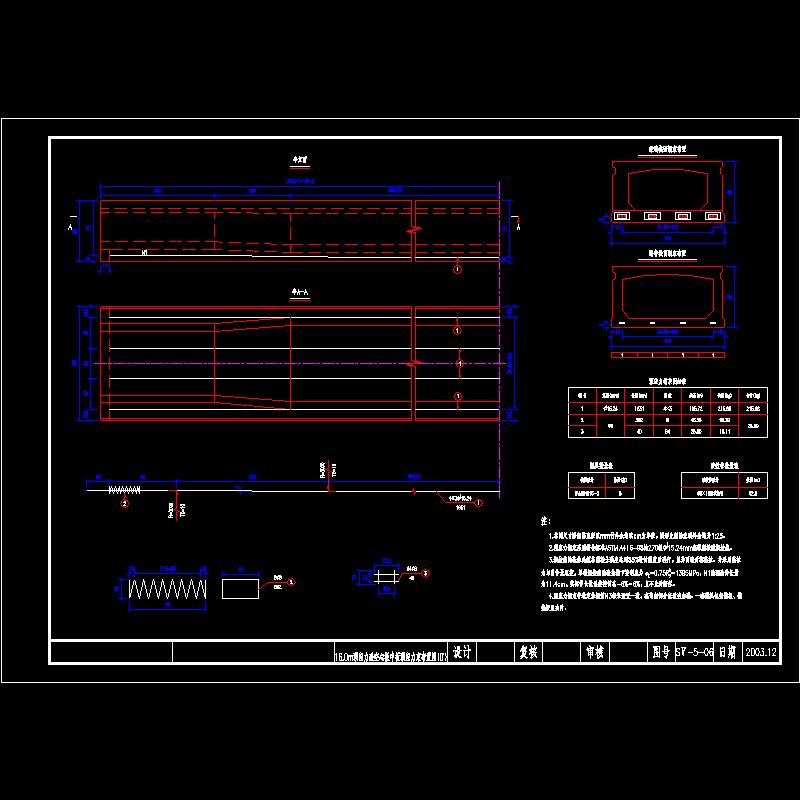

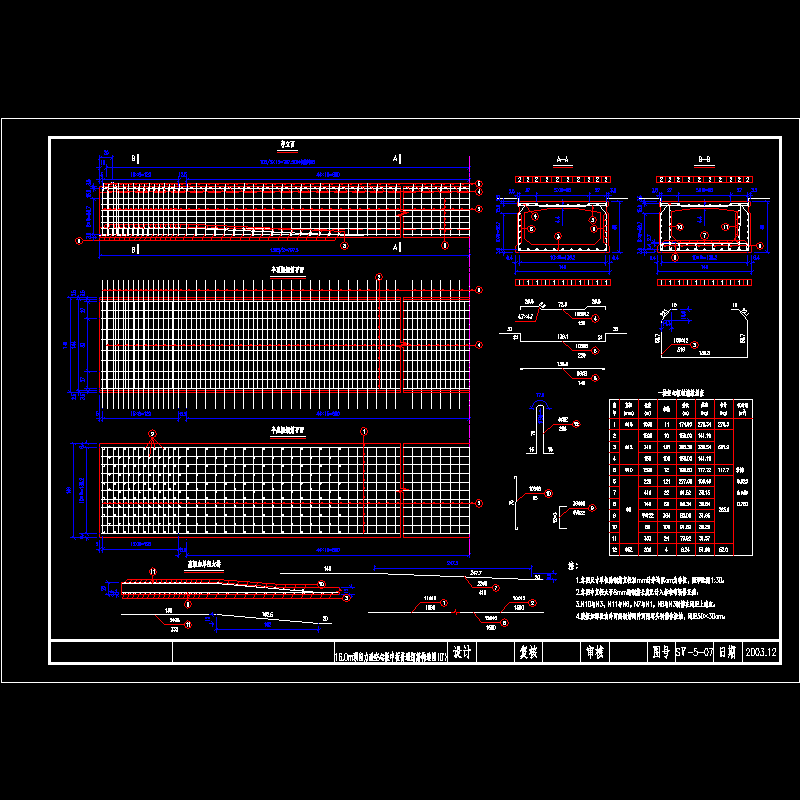

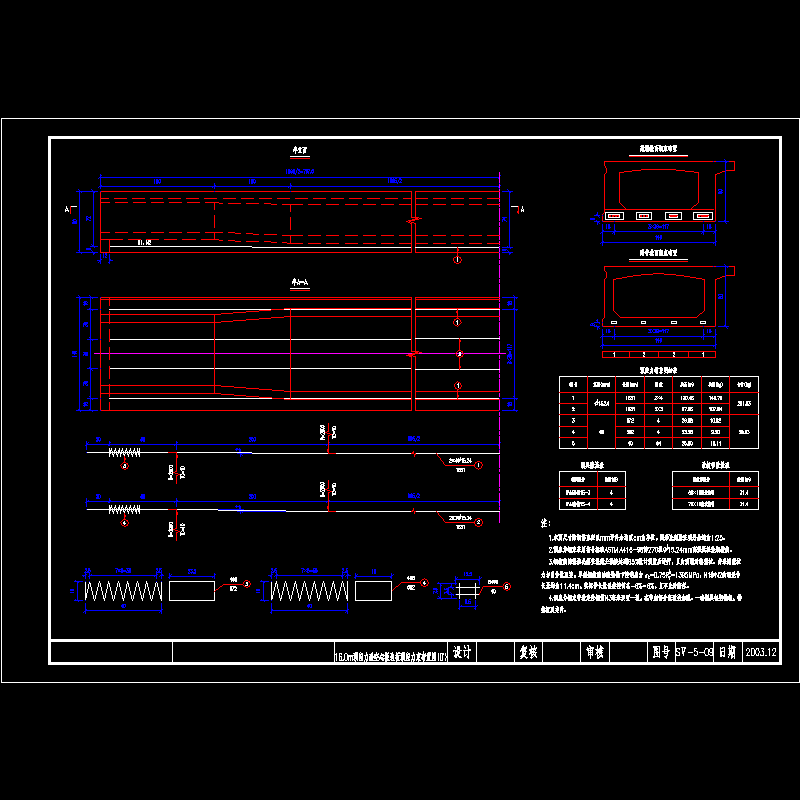

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
