1-6m钢筋混凝土简支矩形板桥全套CAD施工图纸（15张）(dwg)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

桥梁概况：
桥梁全长7.04米，全宽3.5 2x0.5米，上部构造为1-6m钢筋混凝土矩形板，下部结构采用重力式"一"字型桥台，明挖扩大基础，两侧设八字墙。
设计荷载：公路-Ⅱ级。
要求基底承载力不小于300kPa，若施工时发现达不到要求，请及时与设计单位联系。
......
设计于2015年，共15张CAD设计图。

总体布置图

支座及泄水管构造图

栏杆扶手、安全带构造图

桥头搭板、枕梁钢筋构造图

10. 桥面铺装钢筋构造图.dwg

11. 支座及泄水管构造图.dwg

12.伸缩缝构造图k3+652.dwg

13.桥头搭板枕梁配筋图(正交).dwg

14、支座垫石布置图.dwg

15 桥台支座垫石钢筋构造图.dwg

16.栏杆扶手、安全带构造图.dwg

2 工程数量表.dwg

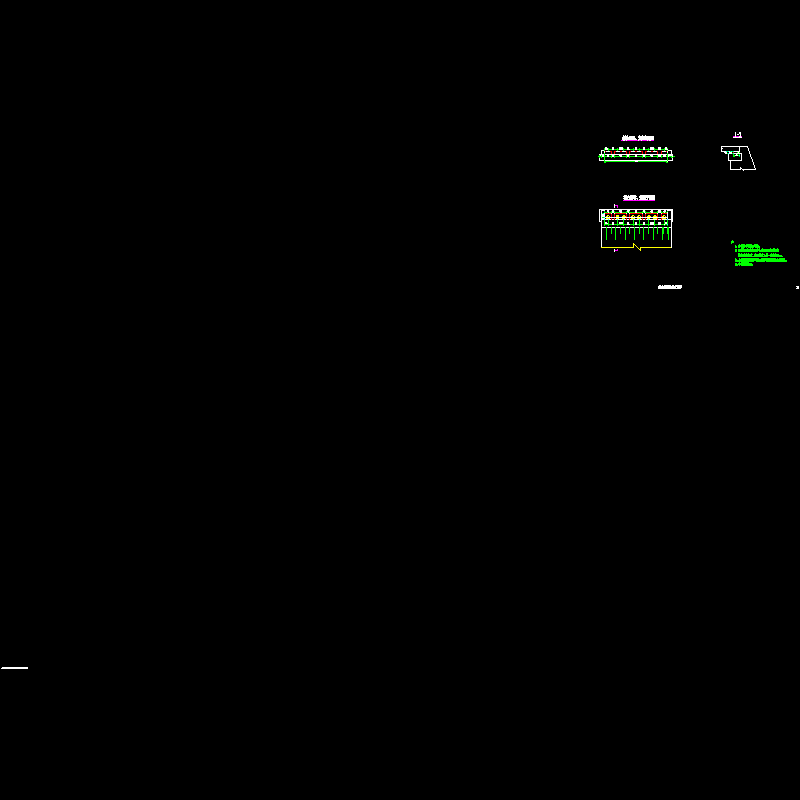

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
