技术指标： 公路等级：二级公路 车道数：2 桥面宽度：8.50、10.00、12.00 行车速度：40、60、80 跨径：10m 斜交角度：0、15、30 梁片数：8、10、12 ...... 设计要点： （一）本通用图以简支板桥为基本结构，采用桥面连续结构，连续长度按桥梁总体布局而定。 （二）上部行车道板汽车荷载横向分配系数，跨中采用铰接板梁法理论计算，支点采用杠杆法计算。斜交板考虑角度对横向分配系数的影响。 （三）对于同一跨径、斜度及相同汽车荷载等级取不同桥面宽度中的最大横向分布系数值作为控制设计值。 ...... 设计于18页，共包含CAD设计图18张。
01板计算截面作用效应标准值(10m-Ⅱ级).dwg

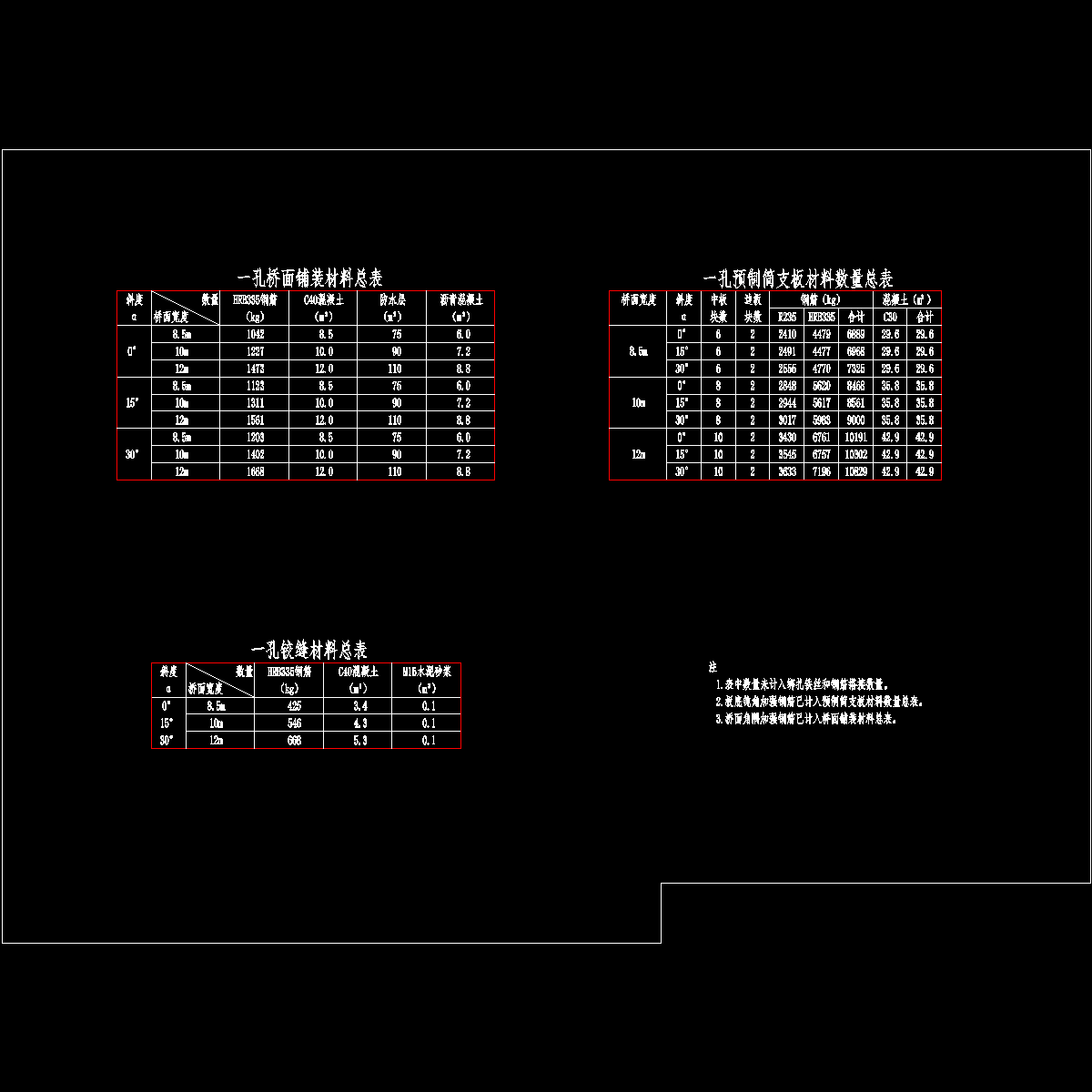

02预制简支板、桥面铺装及铰缝材料数量总表.dwg

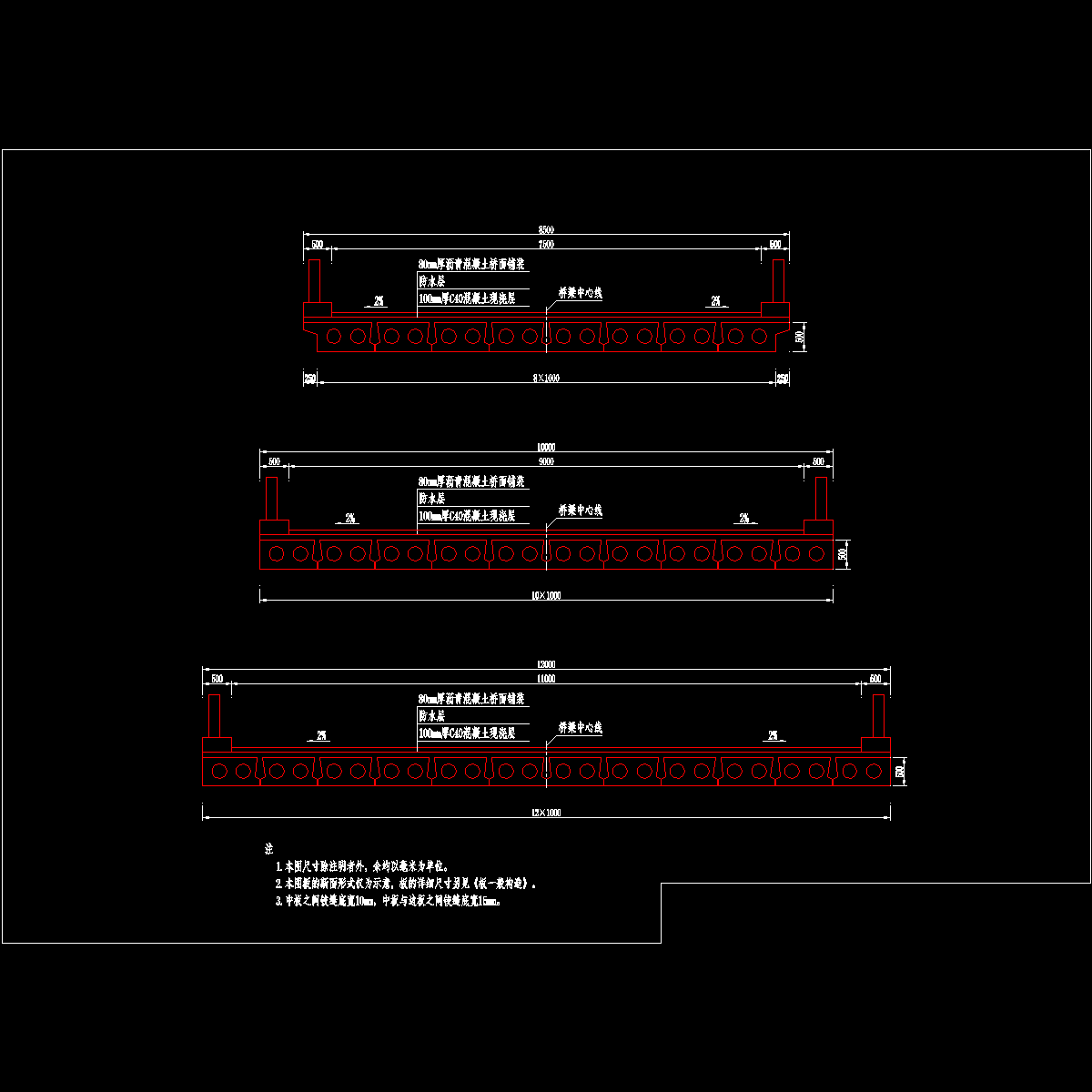

03横断面布置.dwg

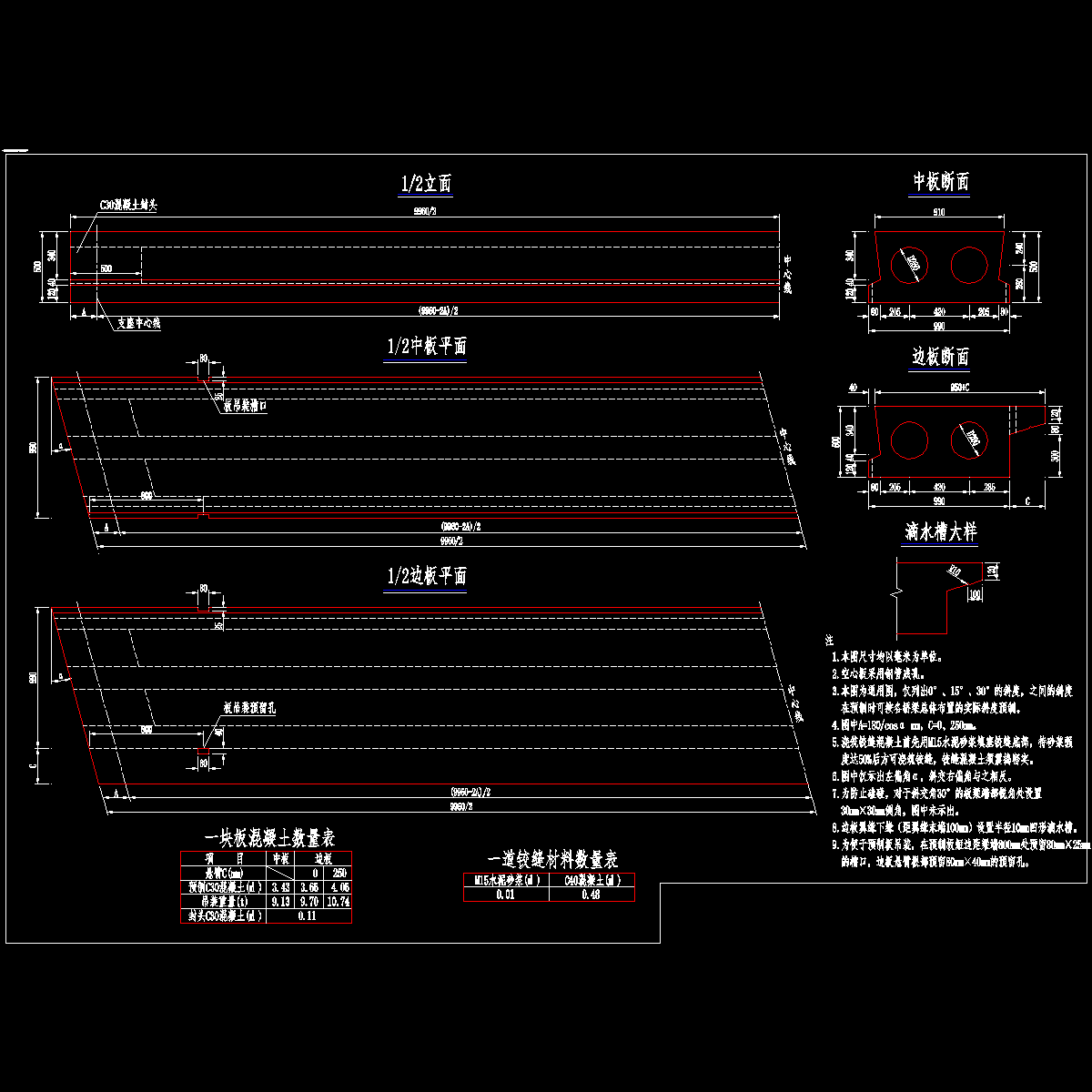

04预制板一般构造.dwg
05桥面角隅加强钢筋构造.dwg

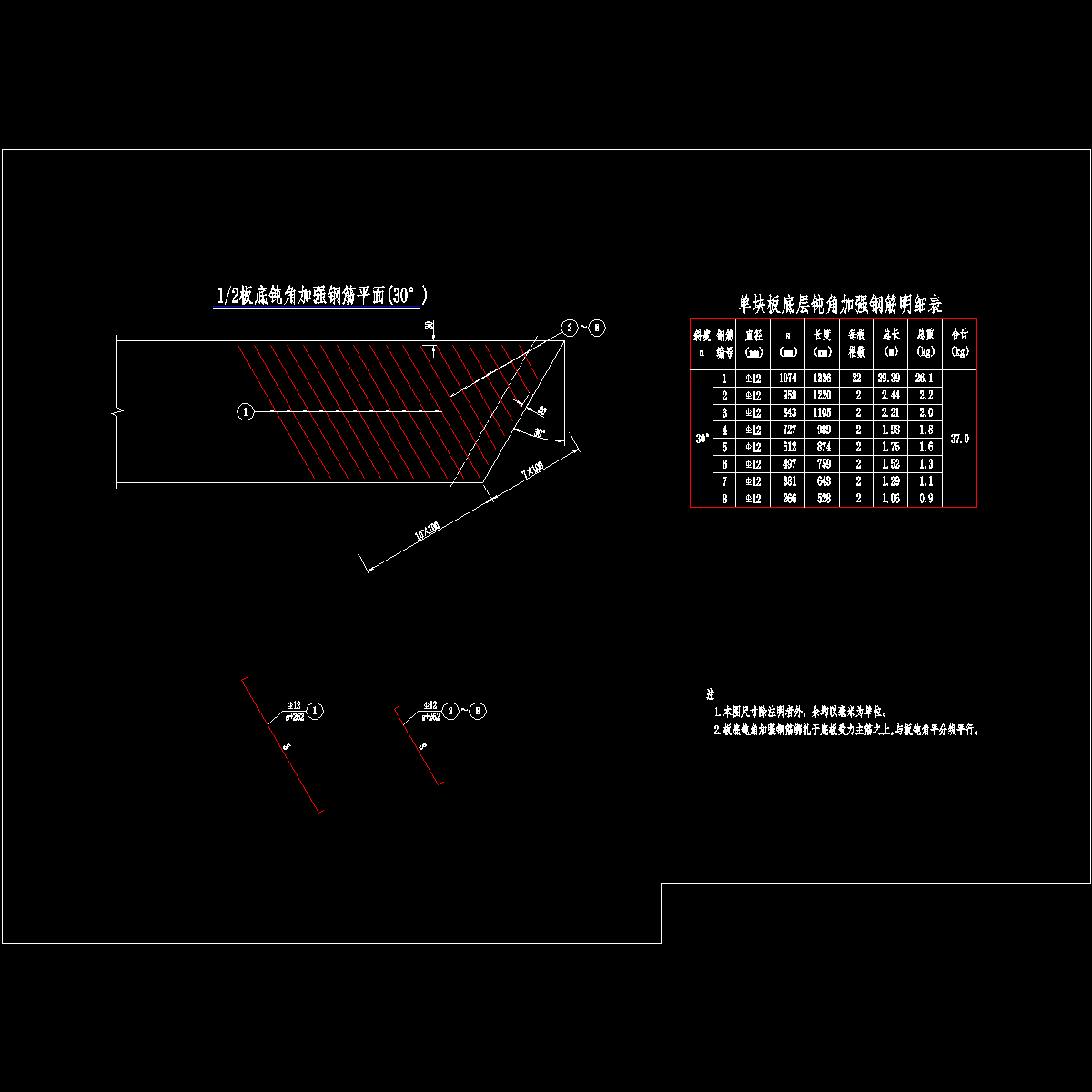

06板底钝角加强钢筋构造.dwg

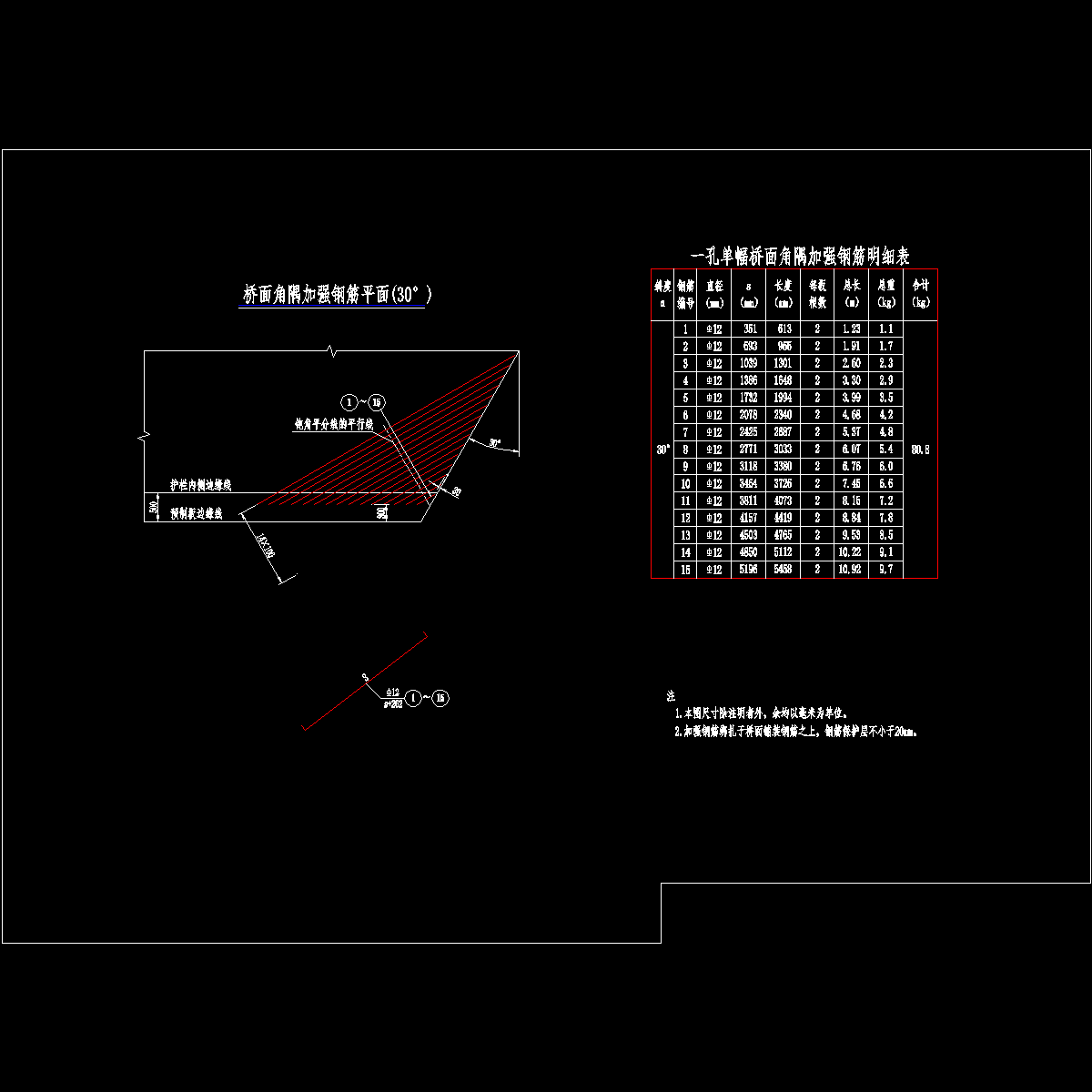

07桥面连续钢筋构造.dwg
08桥面铺装及铰缝钢筋构造.dwg
09桥面铺装及铰缝材料数量表.dwg
10中板钢筋（α=0°）.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
