[CAD]装配式后张法预应力混凝土连续空心板桥上部构造通用图纸（跨径10m、公路-Ⅰ级、1.25m板宽）

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 设计图纸 一孔预制空心板材料数量总表 一孔桥面铺装材料数量总表 标准横断面 空心板一般构造图 铰缝钢筋构造图 桥面钝角加强钢筋构造图 空心板底板加强钢筋构造图 桥面连续钢筋构造图 桥面现浇层钢筋构造图 封锚端钢筋构造图 预应力钢束构造图 板端加强钢筋构造图 中板普通钢筋构造图（α=0°) 中板普通钢筋构造图（α=15°) 中板普通钢筋构造图（α=30°) 边板普通钢筋构造图（C=0、α=0°) 边板普通钢筋构造图（C=0、α=15°) 边板普通钢筋构造图（C=0、α=30°) 边板普通钢筋构造图（C=255mm、α=0°) 边板普通钢筋构造图（C=255mm、α=15°) 边板普通钢筋构造图（C=255mm、α=30°) 边板普通钢筋构造图（C=380mm、α=0°) 边板普通钢筋构造图（C=380mm、α=15°) 边板普通钢筋构造图（C=380mm、α=30°) 边板普通钢筋构造图（C=505mm、α=0°) 边板普通钢筋构造图（C=505mm、α=15°) 边板普通钢筋构造图（C=505mm、α=30°) 边板普通钢筋构造图（C=630mm、α=0°) 边板普通钢筋构造图（C=630mm、α=15°) 边板普通钢筋构造图（C=630mm、α=30°)

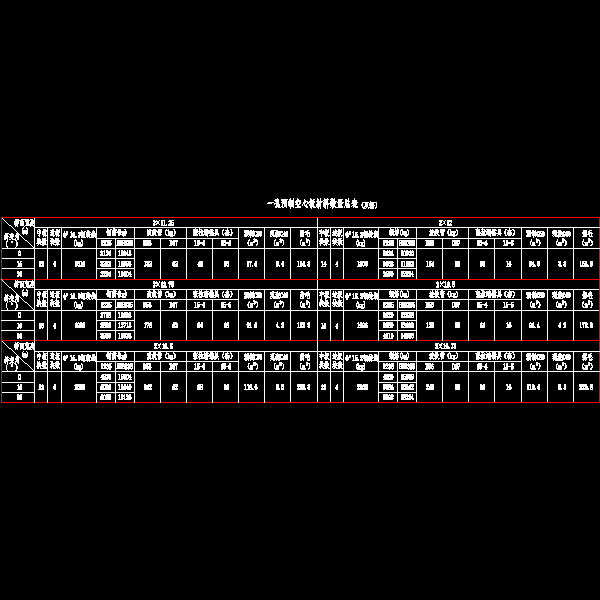

001-一孔预制空心板材料数量总表.dwg

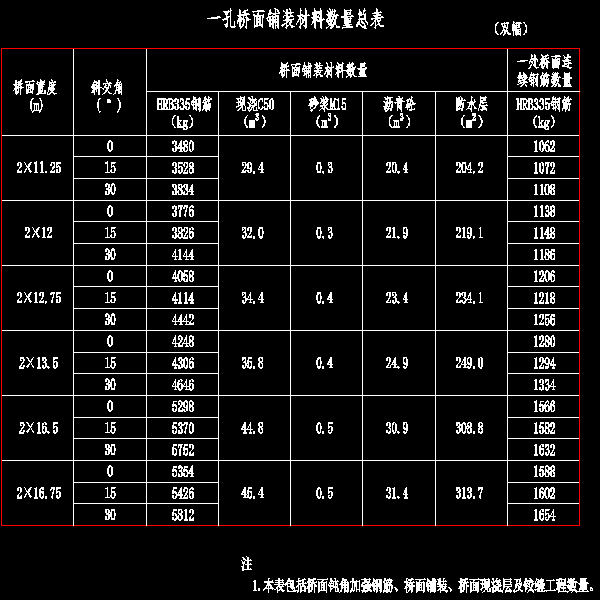

002-一孔桥面铺装材料数量总表.dwg

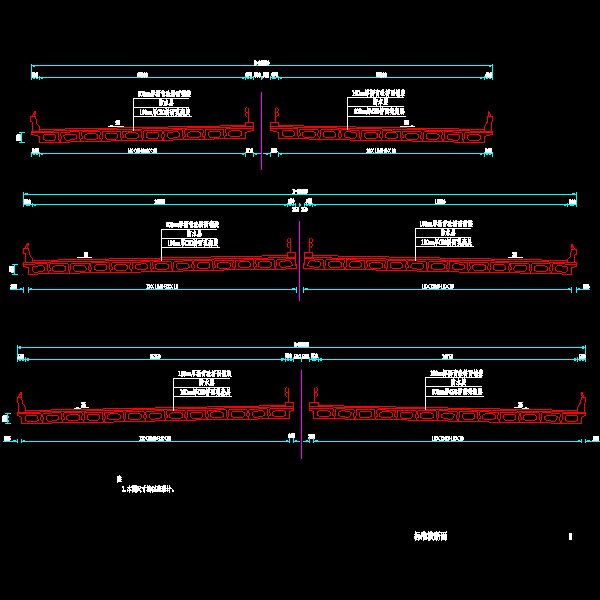

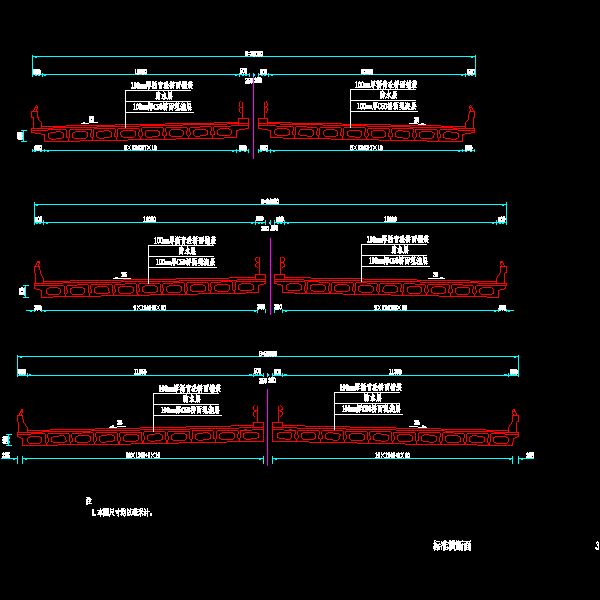

003-标准横断面1.dwg

003-标准横断面2.dwg

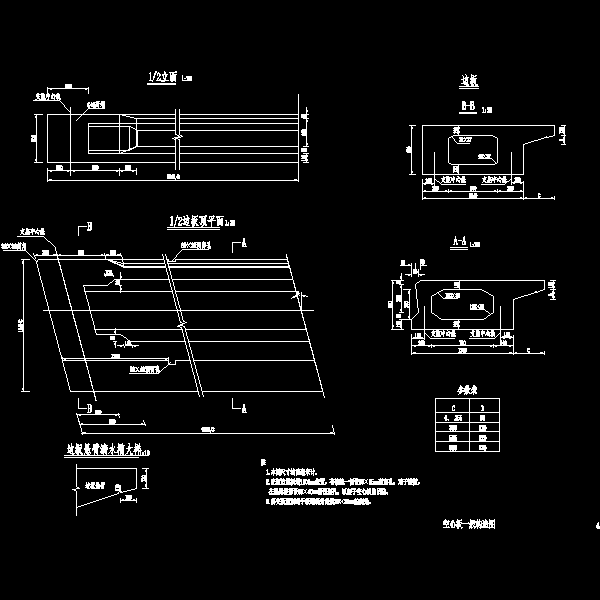

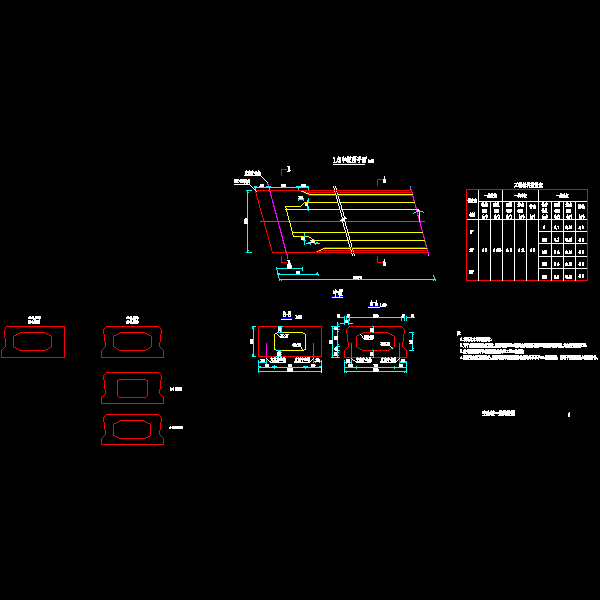

004-空心板一般构造图1.dwg

004-空心板一般构造图2.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-14 20:22:12上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在经典案例专区发帖交流相关知识。
