装配式钢筋混凝土简支板桥上部构造通用图纸（跨径6m、公路-Ⅱ级、1m板宽）.

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 说明 设计图纸 板计算截面作用效应标准值 预制简支板、桥面铺装及铰缝材料数量总表 横断面布置 预制板一般构造 桥面角隅加强钢筋构造 板底钝角加强钢筋构造 桥面连续钢筋构造 桥面铺装及铰缝钢筋构造 桥面铺装及铰缝材料数量表 中板钢筋（α=0°） 中板钢筋（α=15°） 中板钢筋（α=30°） 边板钢筋构造（C=0、α=0°） 边板钢筋构造（C=0、α=15°） 边板钢筋构造（C=0、α=30°） 边板钢筋构造（C=250mm、α=0°） 边板钢筋构造（C=250mm、α=15°） 边板钢筋构造（C=250mm、α=30°）

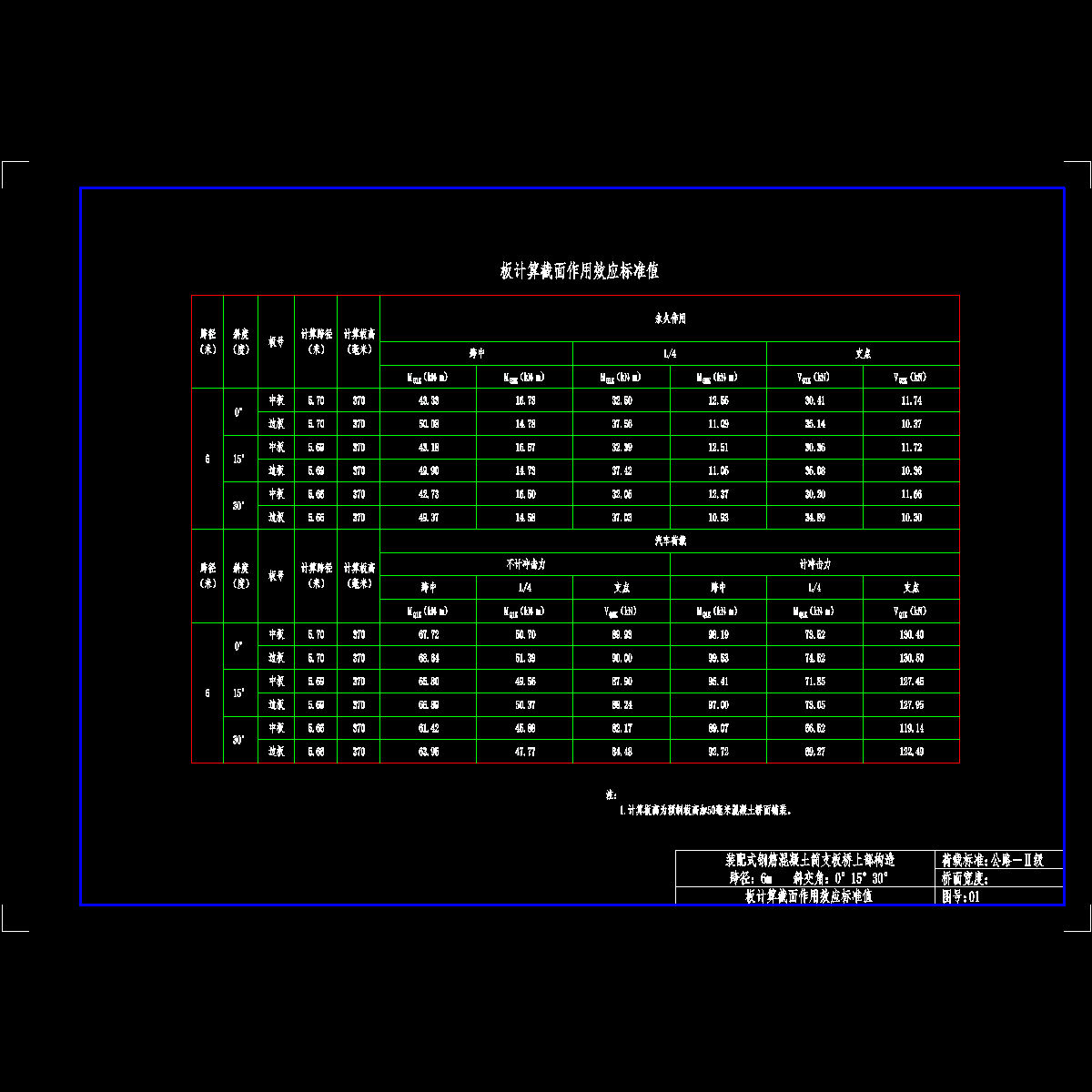

01板计算截面作用效应标准值.dwg

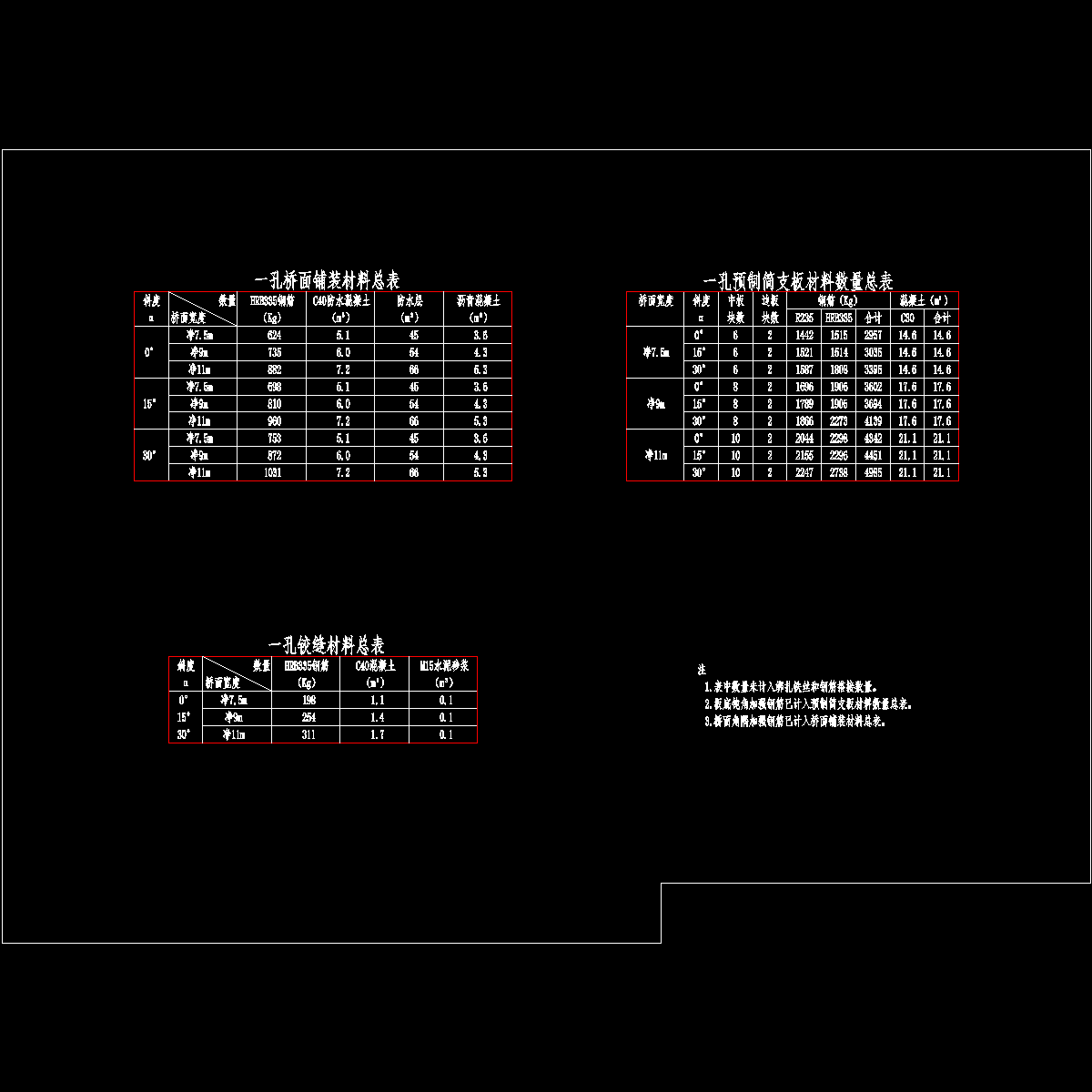

02预制简支板、桥面铺装及铰缝材料数量总表.dwg

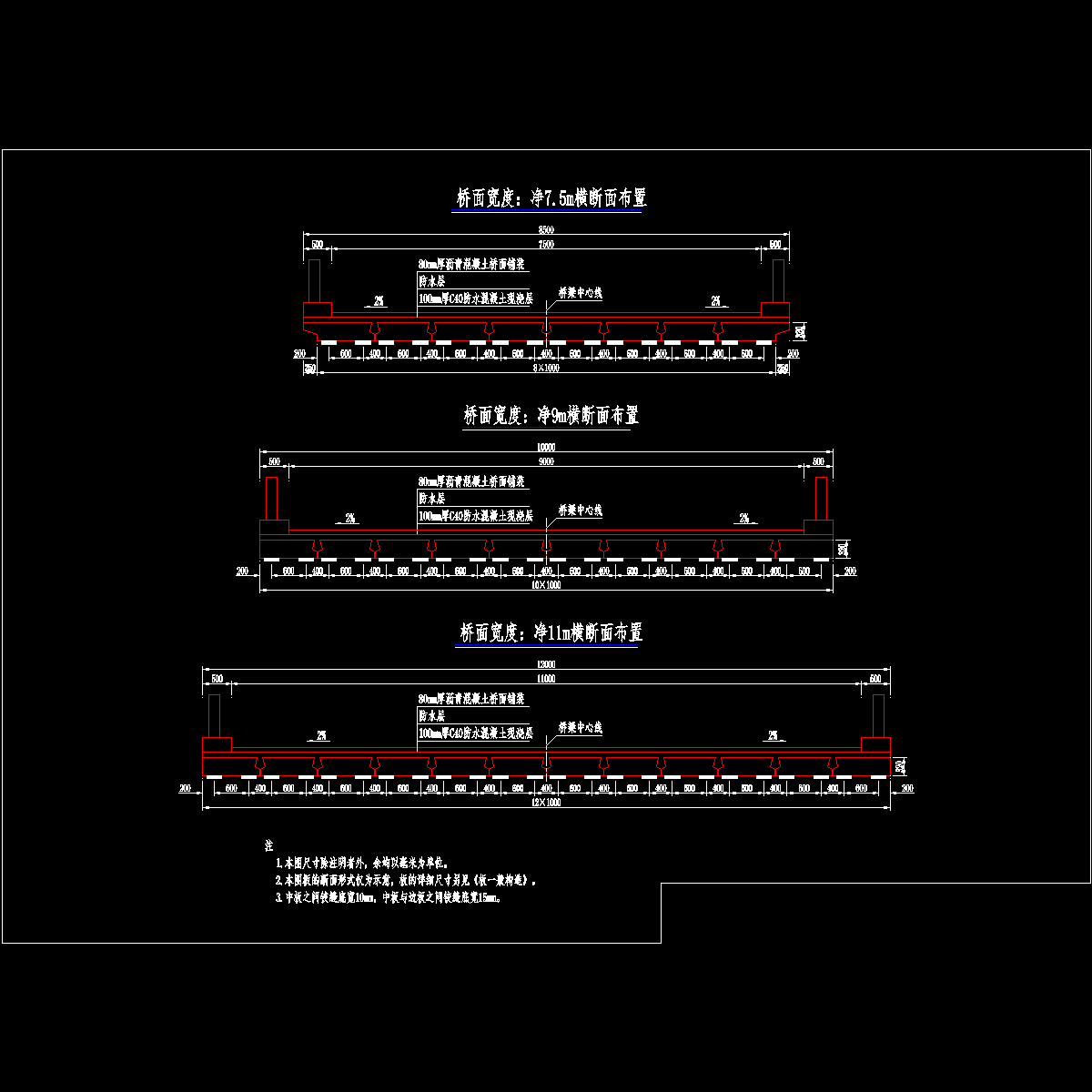

03横断面布置.dwg

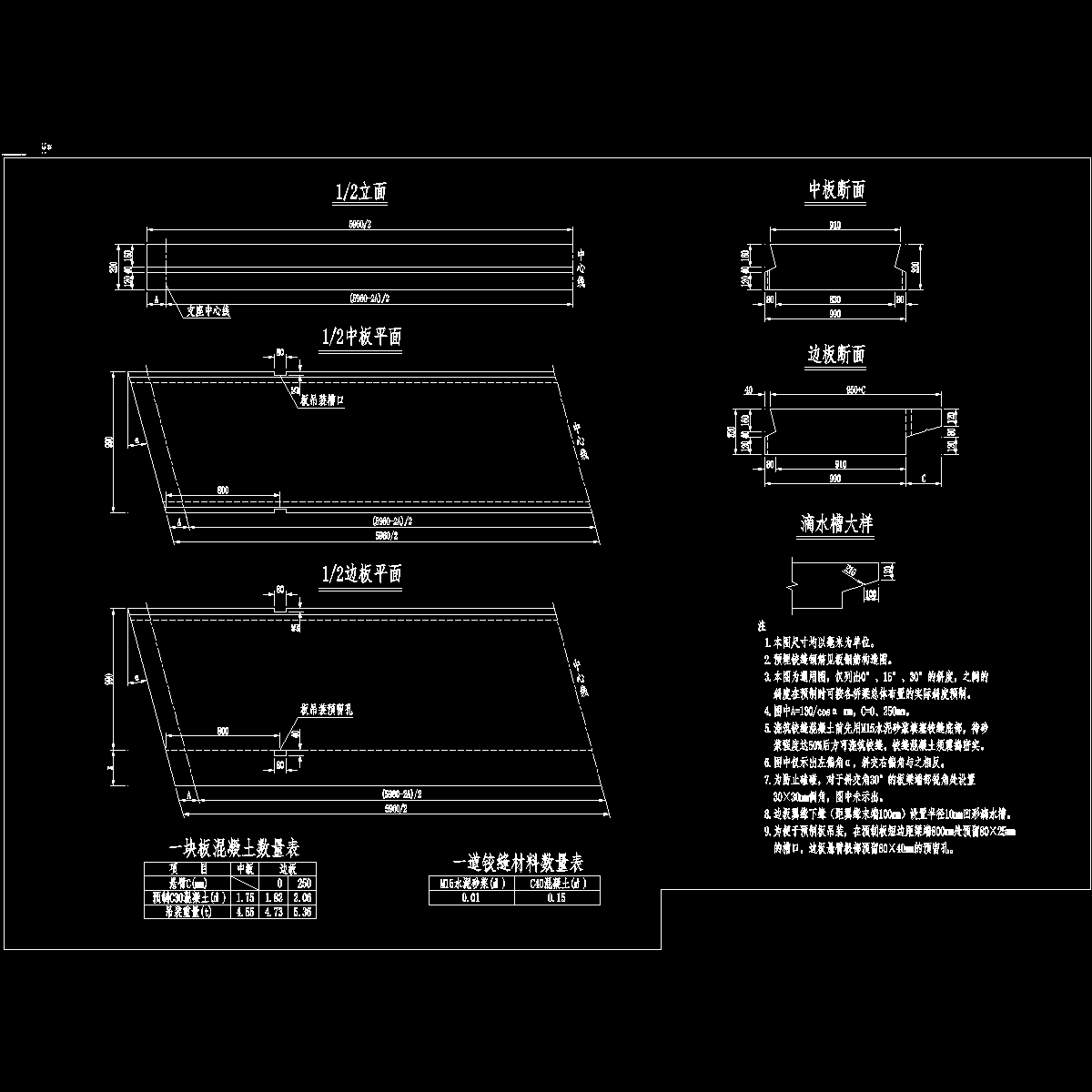

04预制板一般构造.dwg

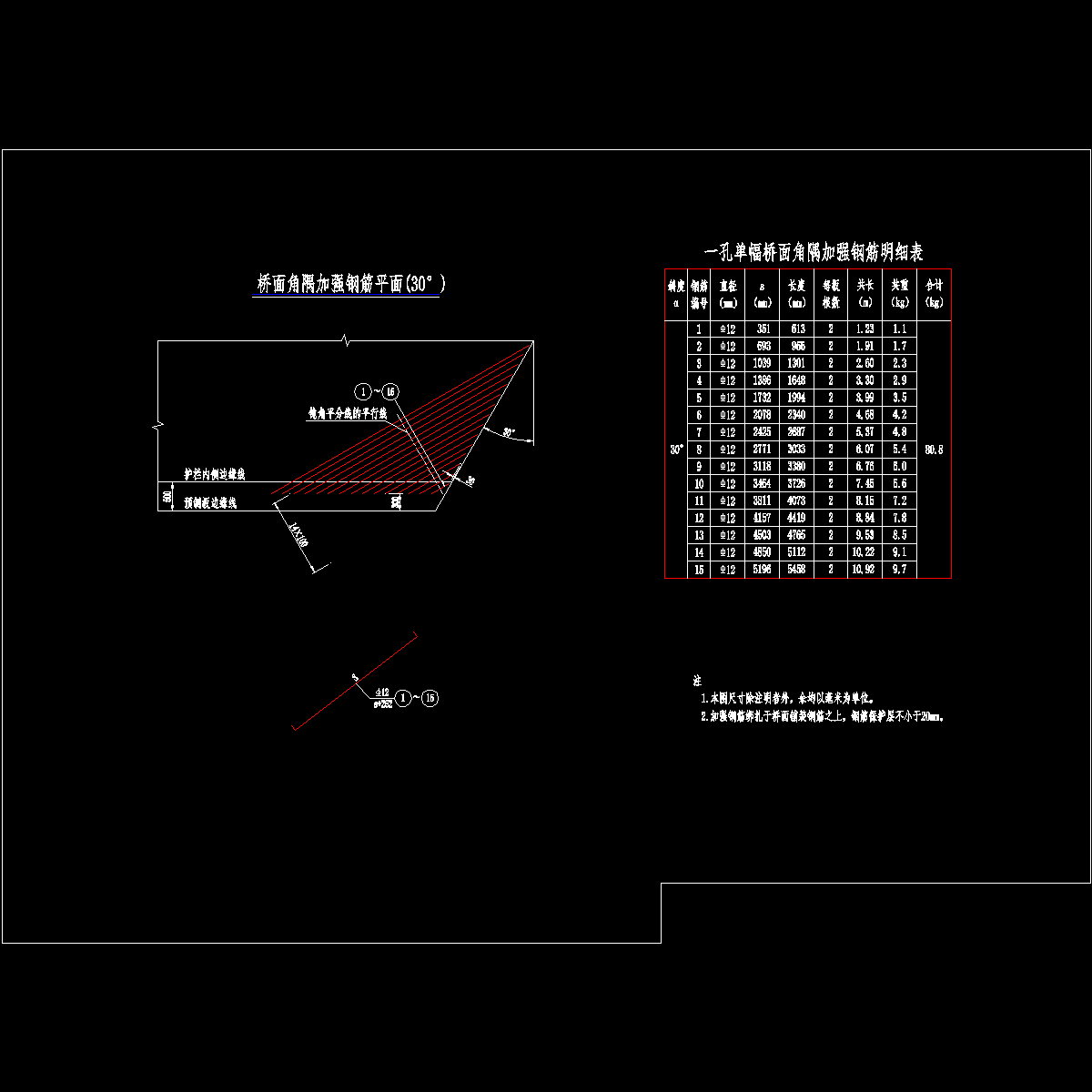

05桥面角隅加强钢筋构造.dwg

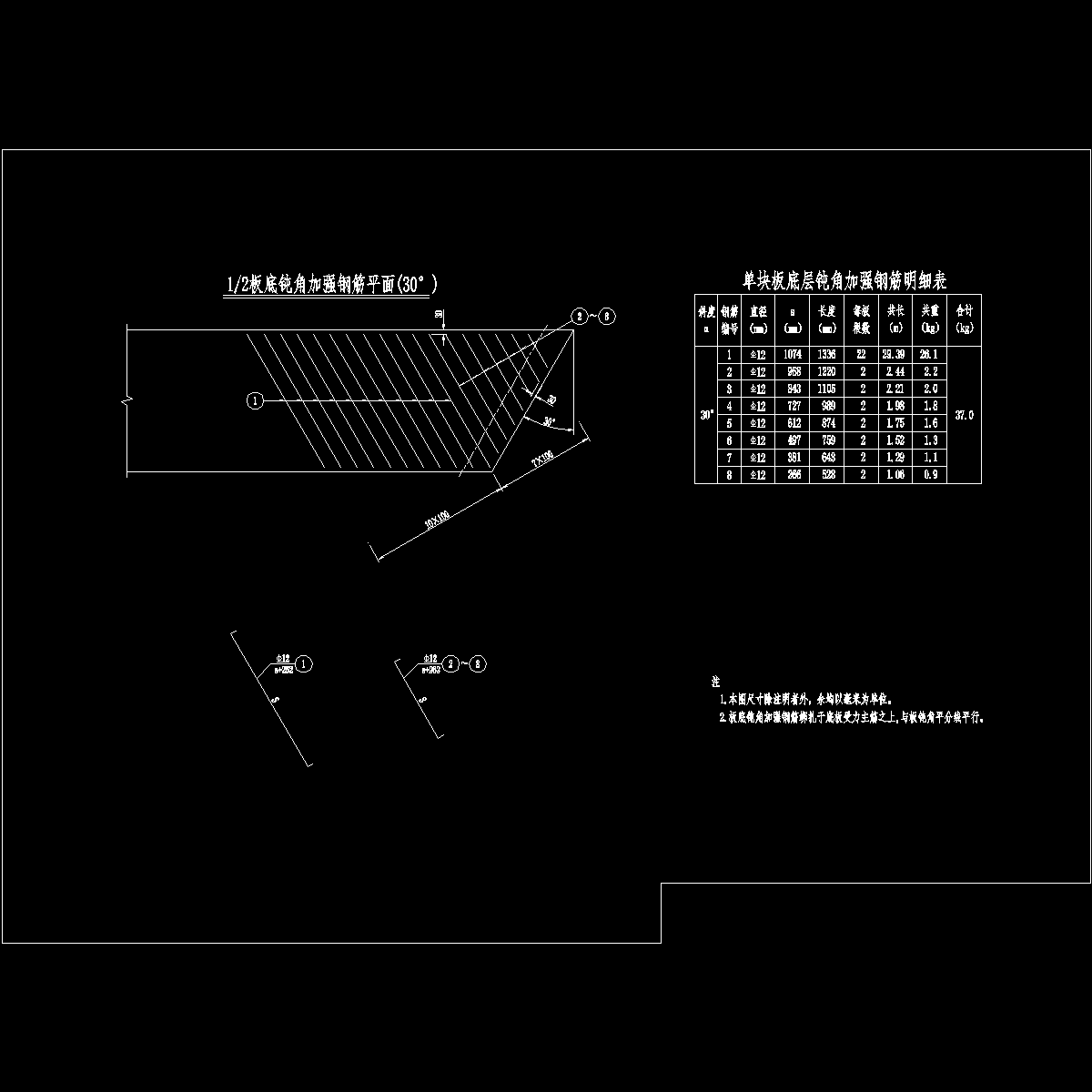

06板底钝角加强钢筋构造.dwg

07桥面连续钢筋构造.dwg

08桥面铺装及铰缝钢筋构造.dwg

09桥面铺装及铰缝材料数量表.dwg

10中板钢筋（α=0°）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
