[CAD]13m跨径装配式预应力混凝土简支T梁上部通用图纸（斜交角0°).dwg

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

【技术标准与设计规范】 　　1、《公路工程技术标准》JTG B01-2003,2、《公路桥涵设计通用规范》JTG D60-2004,3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004,4、《公路桥涵施工技术规范》JTJ041-2000,5、《公路交通安全设施设计技术规范》（JTG D81-2006) 　　【主要技术指标表】 　　公路等级：高速公路，路基宽度26.0m,汽车荷载等级:公路Ⅰ级,行车道数:双向四车道,桥面宽度(m):2×12.75,跨径13m,斜交角0°,单幅桥梁片数:9,梁间距1.456m,预制梁长12.96m,预制梁高0.75m。 　　【设计要点】 　　1、本通用图的结构体系为简支桥面连续结构，按预应力混凝土A类构件设计。 　　a) 荷载横向分配系数采用刚性横梁法、刚接板（梁）法和梁格法计算，取三者大值进行控制设计，桥面板计算按单向板和悬臂板计算。 　　b) 预制梁按预应力混凝土A类构件设计，其内力计算采用平面杆系有限元法进行分析计算，对结构分别进行承载能力极限状态验算、持久状况正常使用极限状态验算、持久状况和短暂状况构件的应力验算。 　　…… 　　【适用范围】 　　1、处于曲线段上的桥，可通过改变预制梁长来适应。 　　2、本图设计汽车荷载等级为公路-Ⅰ级，当有超限车辆通过时，应进行结构验算，并采取相应措施。 　　3、本图未对伸缩缝、护栏、泄水管等进行设计，使用时另参考其他图纸。 　　…… 　　共计13张（含材料数量表 设计说明）

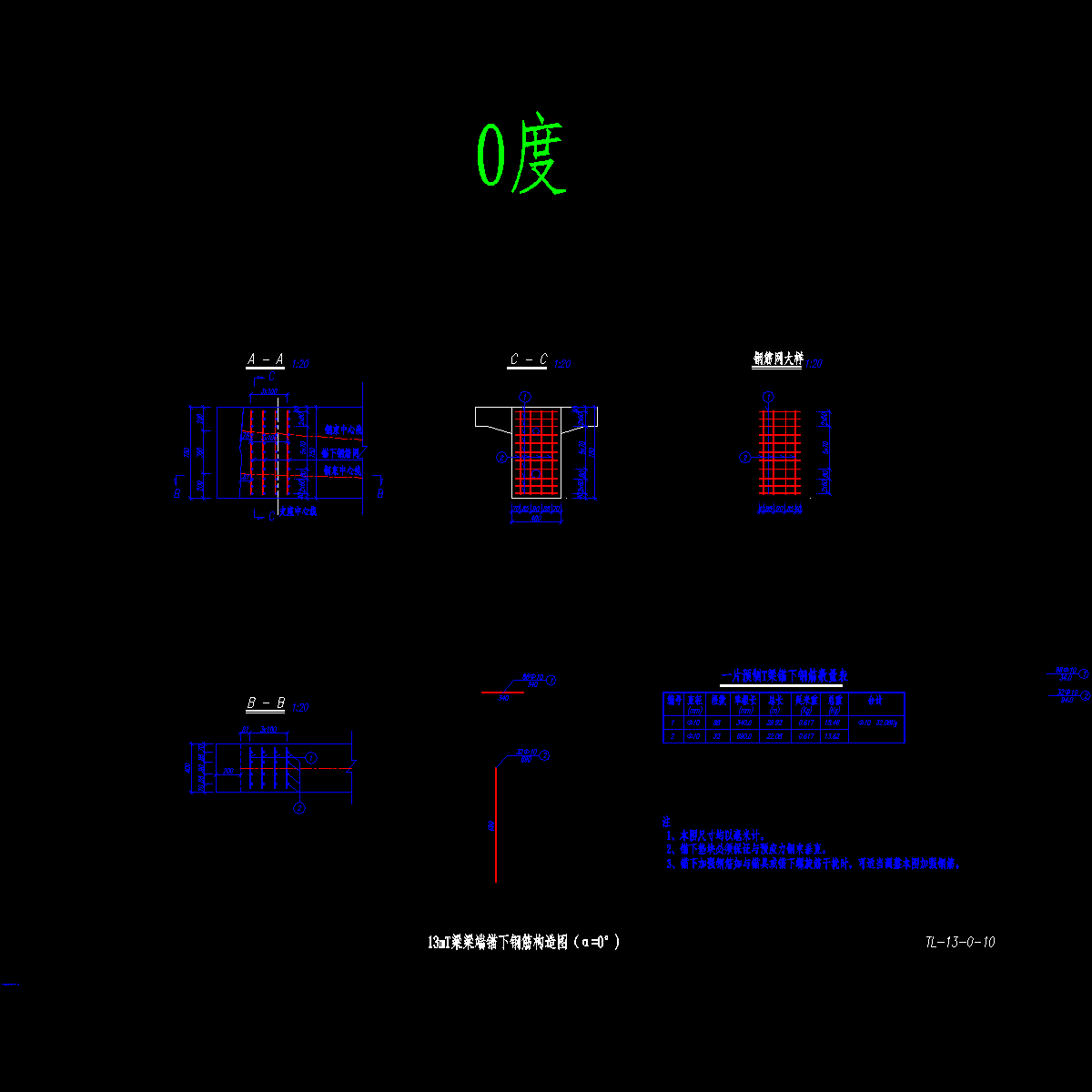

tl-13-0-10-13mt梁梁端锚下钢筋构造图（α=0°).dwg

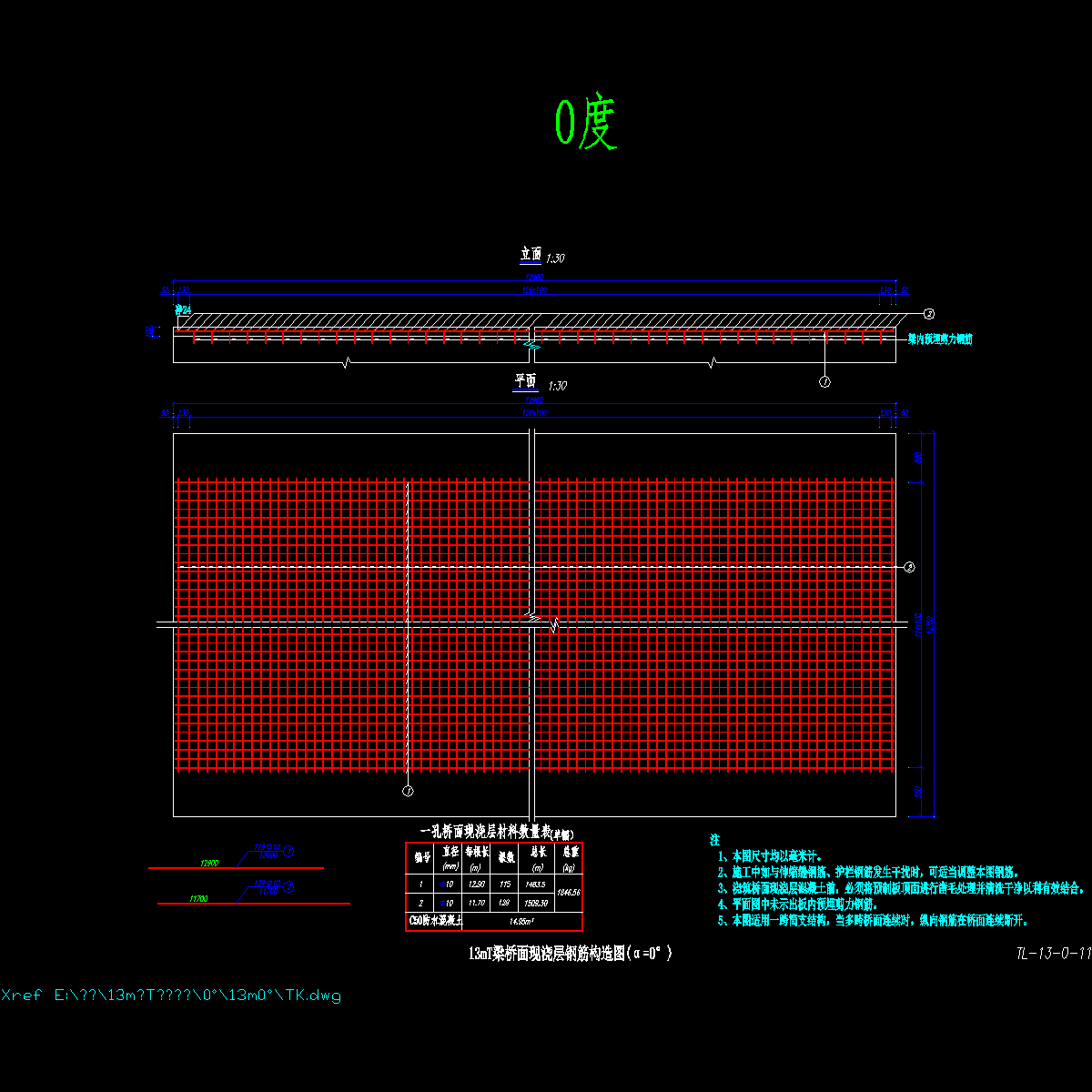

tl-13-0-11-13mt梁桥面现浇层钢筋构造图（α=0°).dwg

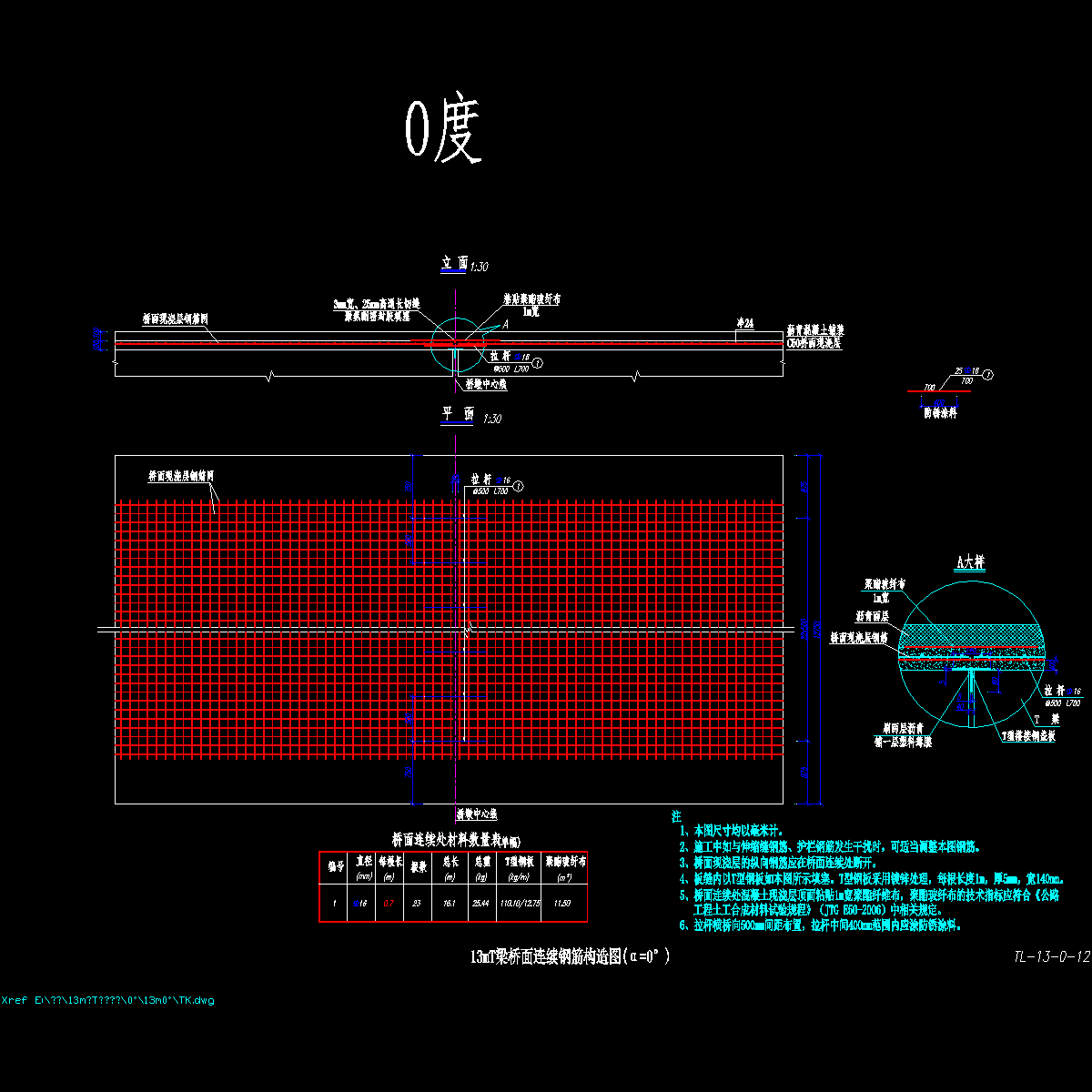

tl-13-0-12-13mt梁桥面连续钢筋构造图（α=0°).dwg

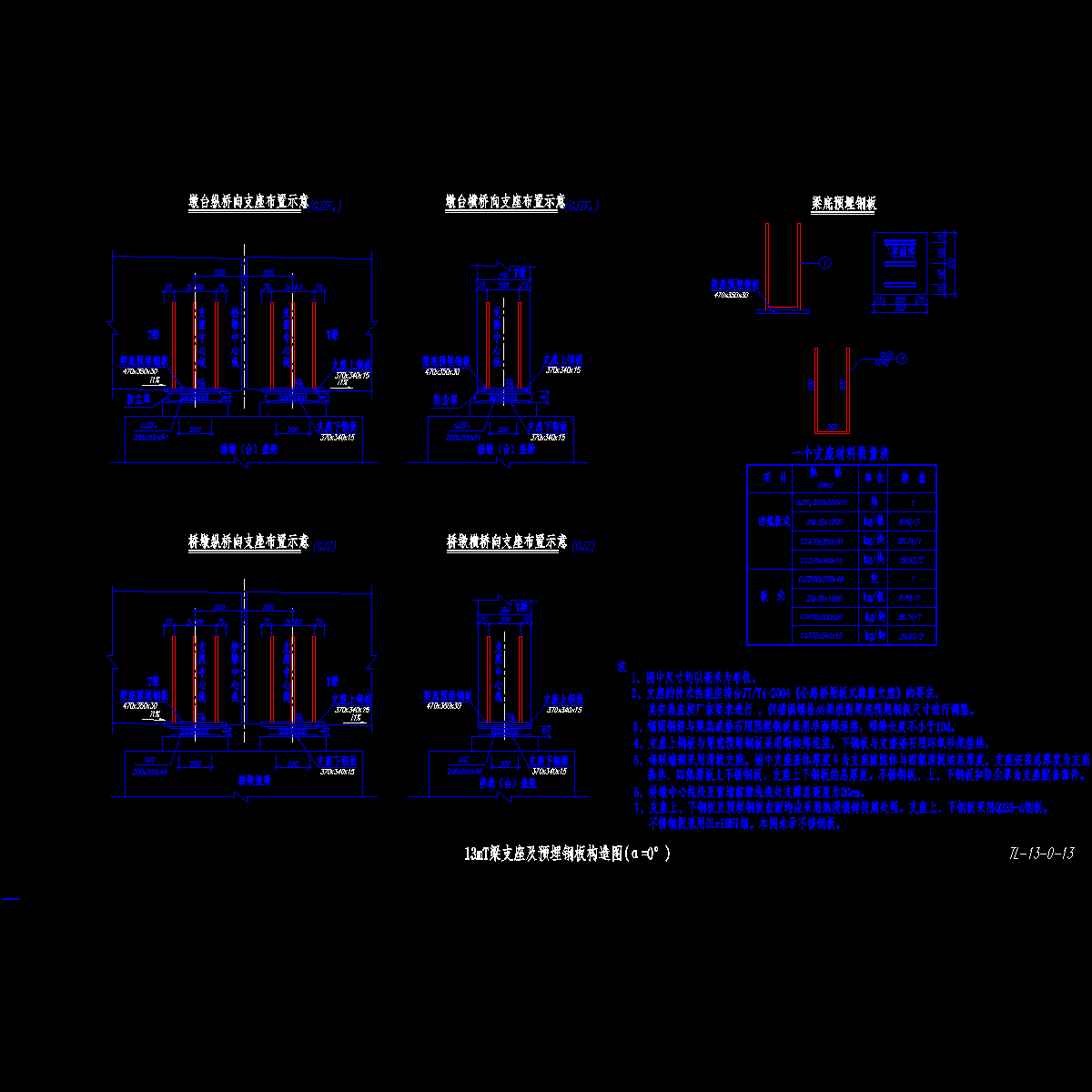

tl-13-0-13-13mt梁支座及预埋钢板构造图（α=0°).dwg

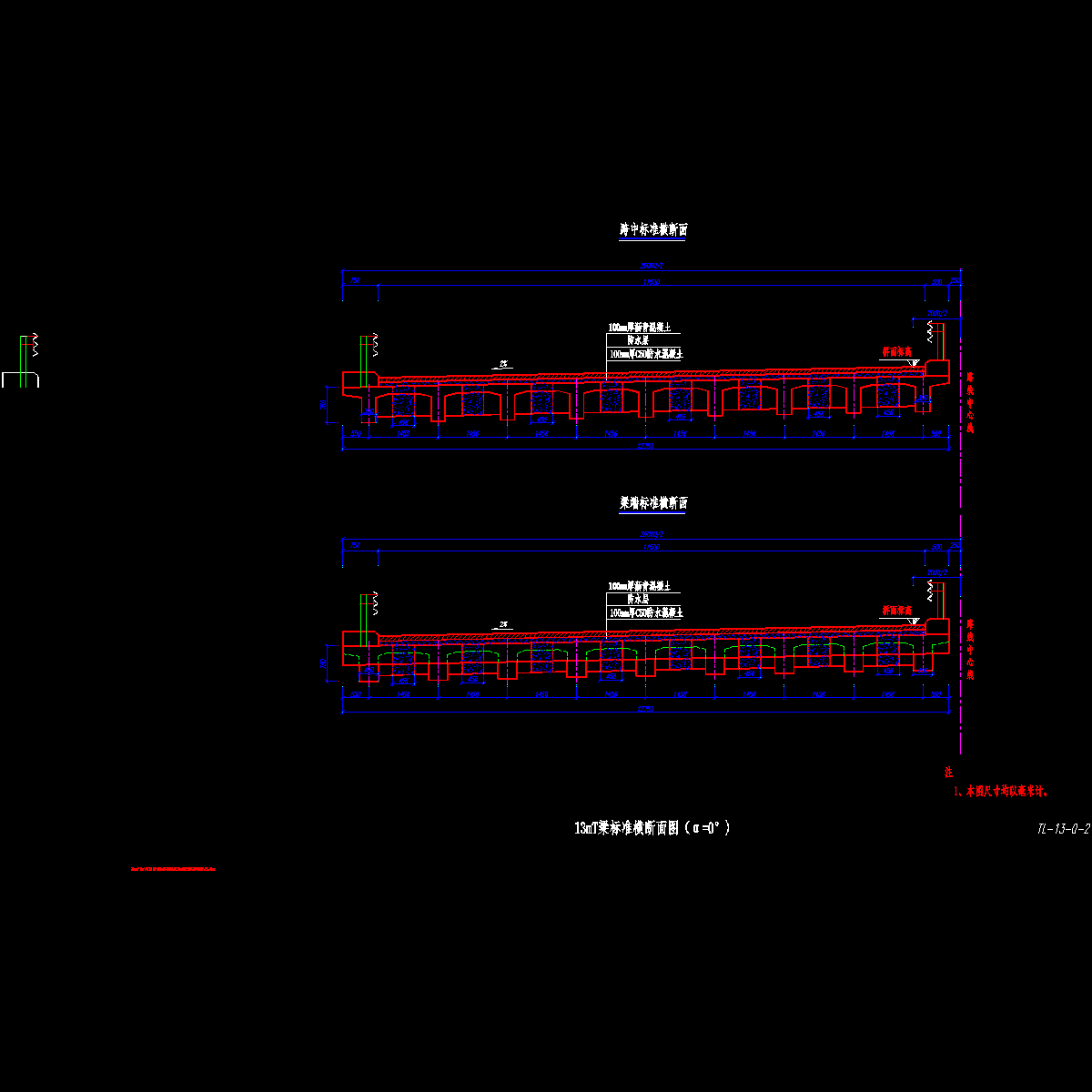

tl-13-0-2 13m简支t梁标准横断面图.dwg

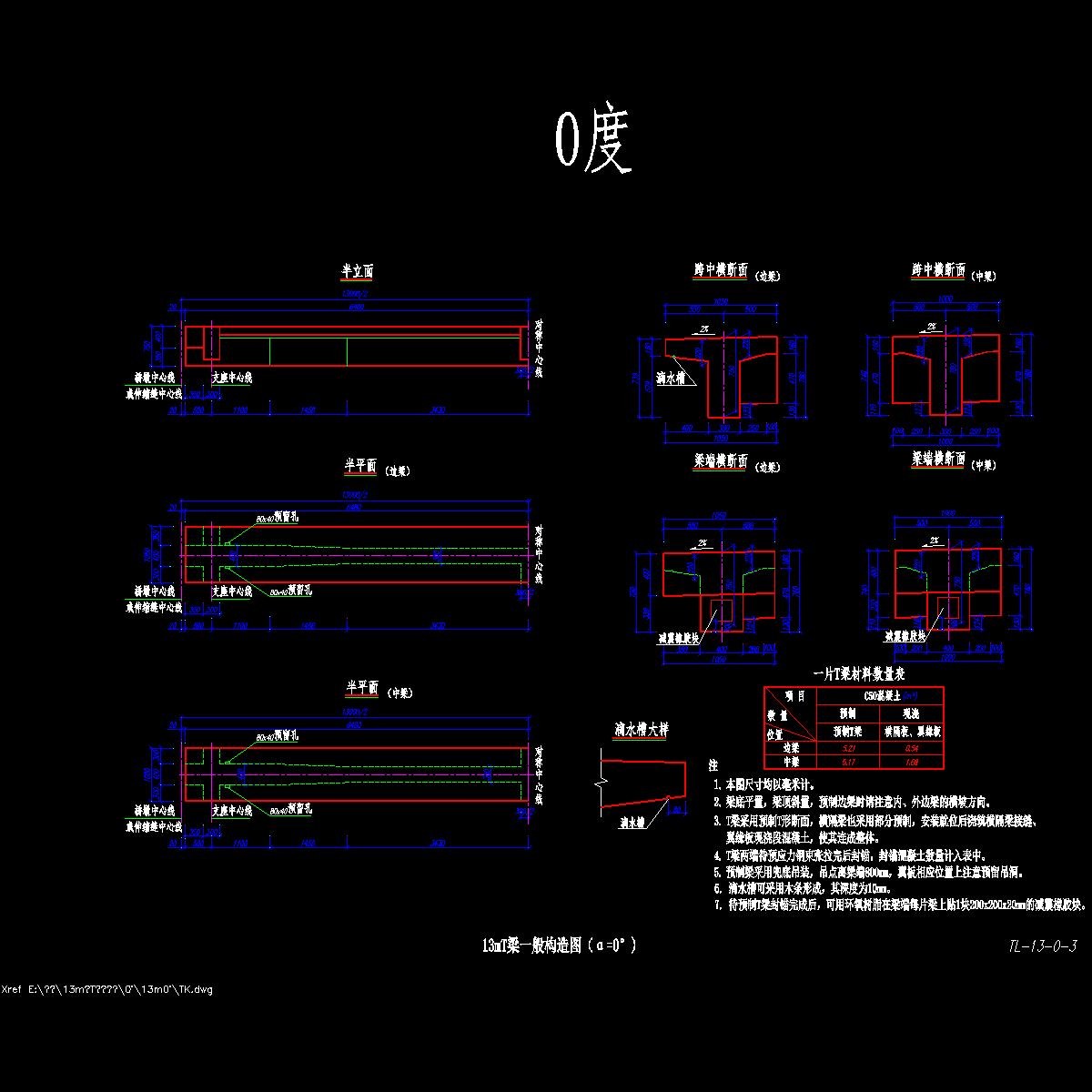

tl-13-0-3-13m简支t梁一般构造图（α=0°).dwg

tl-13-0-4-13m简支t梁钢束构造图（α=0°).dwg

tl-13-0-5-13mt梁梁肋钢筋构造图（α=0°).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
