装配式预应力混凝土T梁桥（先简支后桥面连续）上部构造通用CAD图纸[跨径：20米;桥面宽度：整体式路基24.5米]

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、技术标准与设计规范 　　1、《公路工程技术标准》JTG B01-2003 　　2、《公路桥涵设计通用规范》JTG D60-2004 　　3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004 　　4、《公路桥涵施工技术规范》JTJ041-2000 　　5、《公路交通安全设施设计技术规范》JTG D81-2006 　　四、设计要点 　　1、本通用图的结构体系为简支桥面连续结构，按全预应力构件设计。 　　2、设计计算采用平面杆系结构计算软件计算，横向分配系数按刚接梁法计算，并采用空间结构计算软件校核。 　　3、设计参数 　　1）混凝土：重力密度γ=26.0kN/ ，弹性模量EC=3.45× MPa。 　　2）沥青混凝土：重力密度γ=24.0kN / 。 　　3）预应力钢筋：弹性模量Ep=1.95×105 MPa，松驰率ρ=0.035，松驰系数ζ=0.3。 　　 4）锚具：锚具变形、钢筋回缩按6mm（一端）计算；金属波纹管摩阻系数μ=0.25，偏差系数k=0.0015。 　　5）支座不均匀沉降：Δ=5mm 　　6）竖向梯度温度效应：按《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）规定取值。 　　

p01~p03主要材料数量表（一）～（三）.dwg

p04 上部构造标准横断面图.dwg

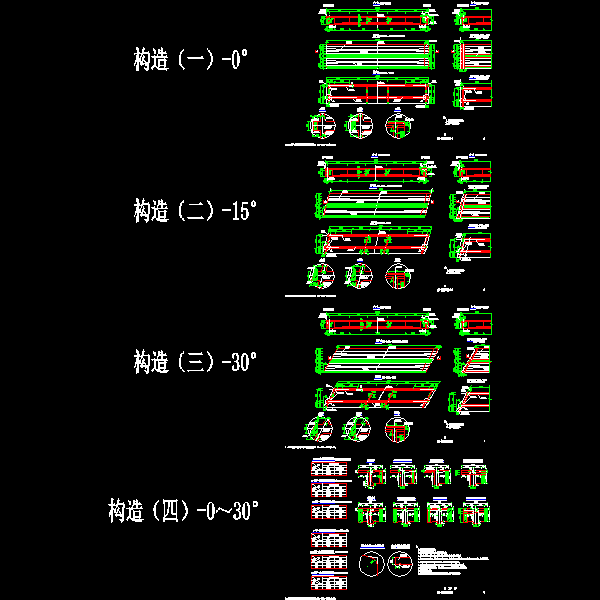

p05～08 t梁一般构造图（一）～（四）0～30°.dwg

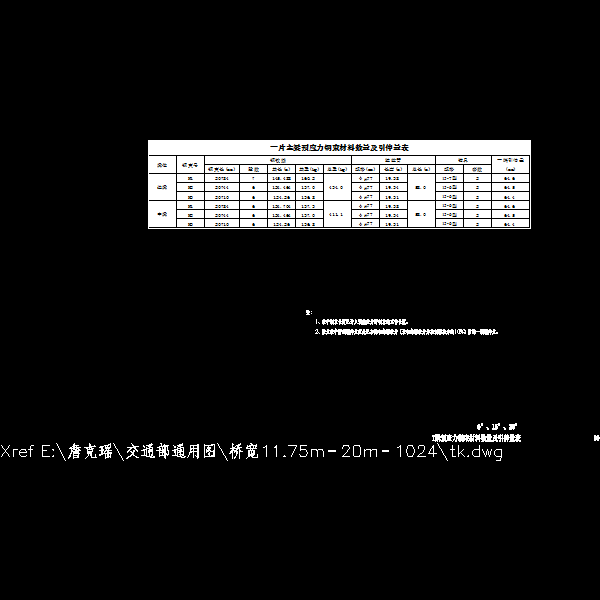

p10 t梁预应力钢束材料数量及引伸量表.dwg

p11 t梁预应力钢束定位钢筋布置图.dwg

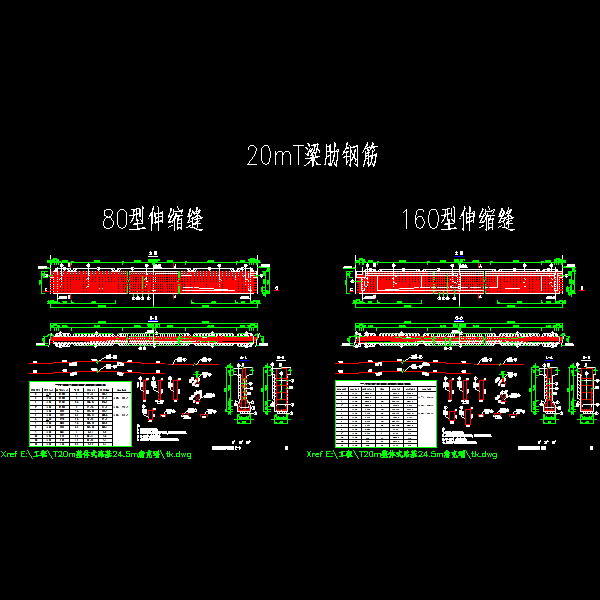

p12～13 t梁梁肋钢筋布置图（一）～（二）.dwg

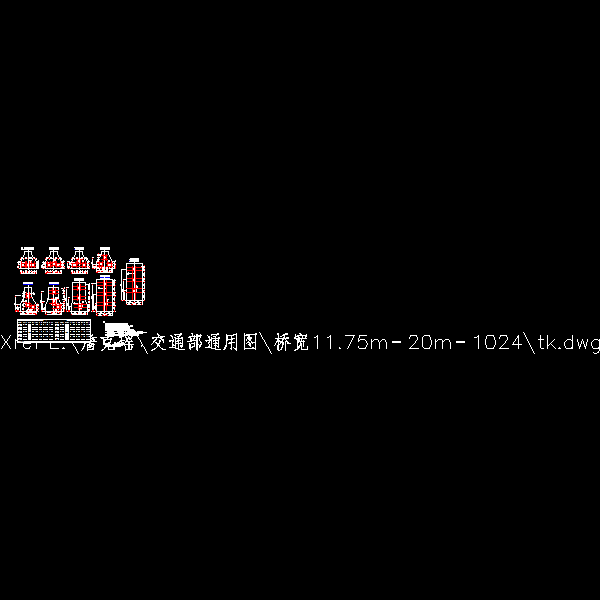

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
