8-25m先简支后桥面连续预应力混凝土T型梁桥施工图纸27张cad构造图

附件详情

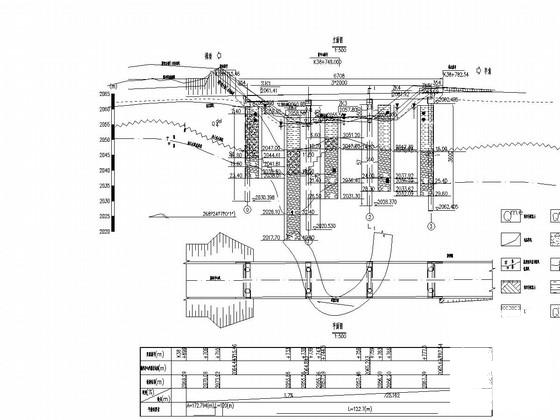

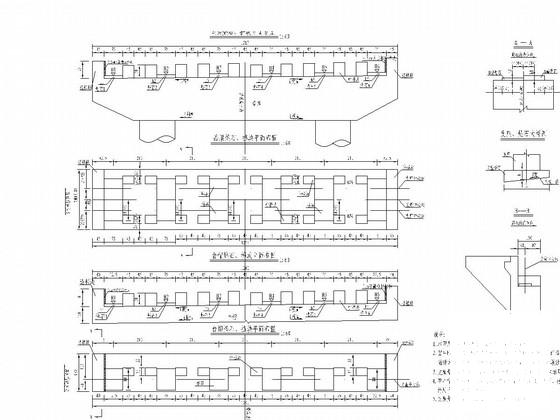

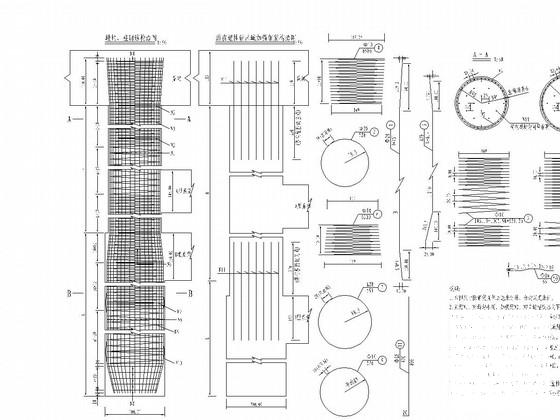

设计荷载：公路-Ⅰ级;验算荷载：挂-300;地震动峰值加速度：a=0.15g。本桥平面位于R=325.133m，Ls=100m的左偏圆曲线及缓和曲线上。纵面位于I=+3%的上坡段内。本桥跨越一老深沟，路线标高不受水位控制,设计洪水频率为1/100。桥梁上部构采用8-25m先简支后桥面连续预应力混凝土T型梁桥。全桥分为8联，在两端桥台处设置模数式80型伸缩缝，在4号桥墩处设置模数式160型伸缩缝。在两端桥台及4号桥墩上设置GYZF 500X112四氟圆板式橡胶支座，在其余桥墩上设置GYZ500X110mm圆板式橡胶支座。桥墩采用双柱式钢筋混凝土结构，桩基采用挖孔灌注桩。桥台桩柱式轻型桥台，0号桥台右侧取消耳墙，设路肩挡墙台后设置6m长桥头搭板。桩基在嵌岩深度范围内采用人工开挖。桥墩采用挖孔灌注桩，基底嵌入弱风化泥岩内不小于4倍桩径，天然湿度的岩石单轴极限抗压强度R＞7.5Mpa。
工程材料：混凝土C50现浇、C50预制、C40，水下混凝土C30、C20混凝土片石、C50钢纤维混凝土。M50、M40砂浆。钢筋R235、HRB335。80型、160型伸缩缝。
……共计27张，
