一份预应力混凝土连续箱梁(正交)上部桥面排水构造节点CAD详图纸设计(dwg)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

三、技术指标
1、汽车荷载：公路-I级
2、桥梁宽度：2x净-12米，配合路基宽度28.0米。
3、跨 径：20米
4、斜 度：0度 1、桥型设计 桥梁纵向按平坡设计，横向坡度均为2%。
一联为4×20米至12×20米的 装配式 部分预应力混凝土连续箱梁。采用多箱单独预制，简支安装，现浇连续接头的先简支后连续的结构体系。为了便于模板制作和外形美观，主梁沿纵向外轮廓尺寸保持不变。

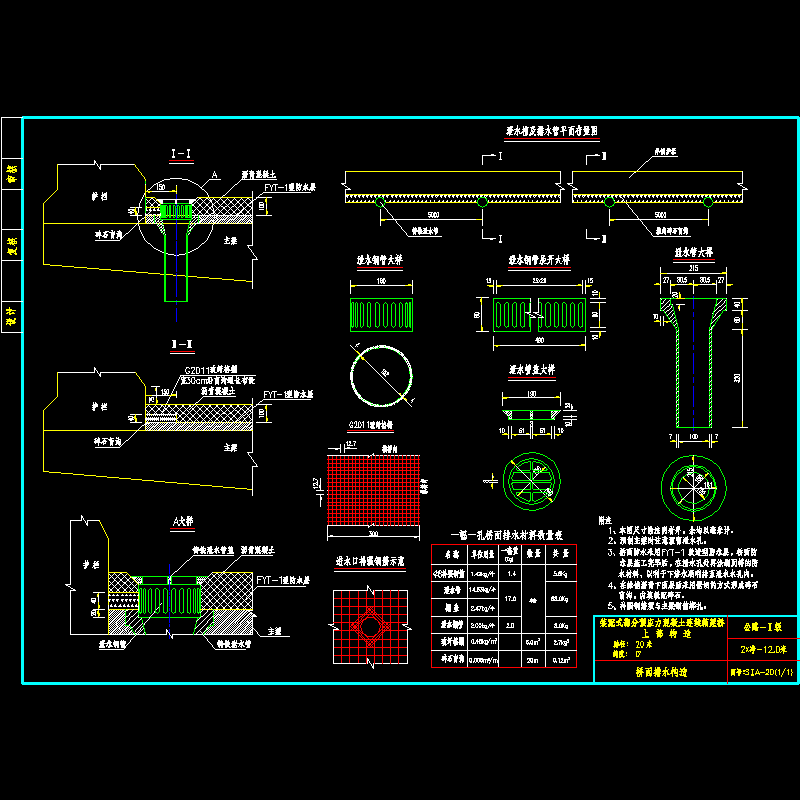

第 1 张图
