[CAD]跨径40m预应力混凝土连续箱梁桥上部构造通用图纸（斜交角0°15°30°）.dwg

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 路基宽度：24.5m；跨径：40m 说明 各孔连续施工顺序示意图 斜交角：0°： 工程材料数量表 典型横断面 箱梁一般构造（一）～（七） 预制箱梁钢束构造（一）～（二） 箱梁顶板负弯矩钢束构造 箱梁普通钢筋构造（一）～（七） 梁端锚下加强钢筋构造 负弯矩区钢束槽口钢筋构造 梁端封锚钢筋构造 现浇湿接缝钢筋构造 端横梁钢筋构造 现浇中横梁钢筋构造 89张

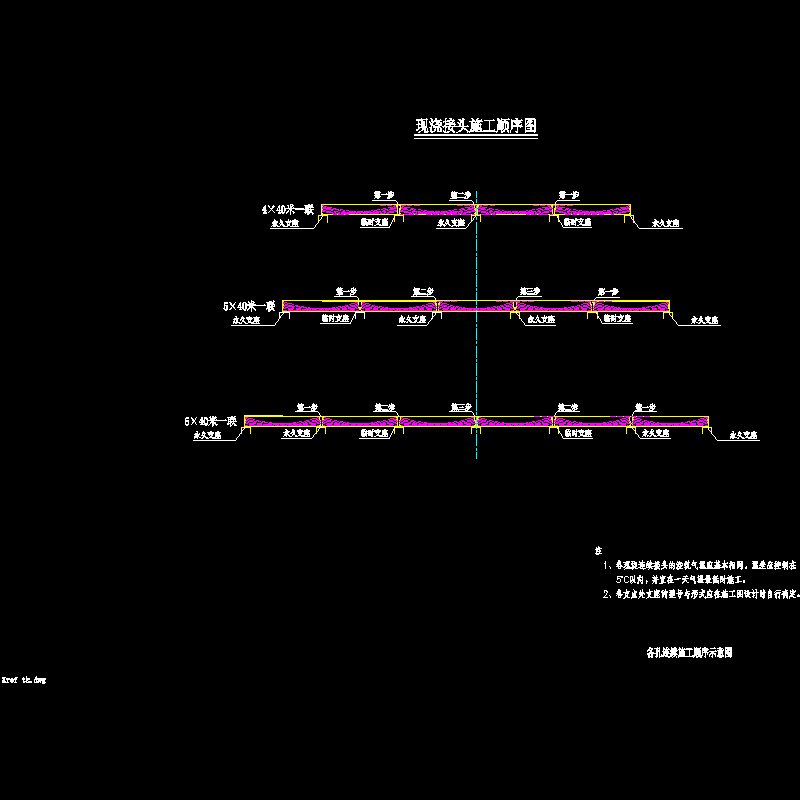

01各孔连续施工顺序示意图.dwg

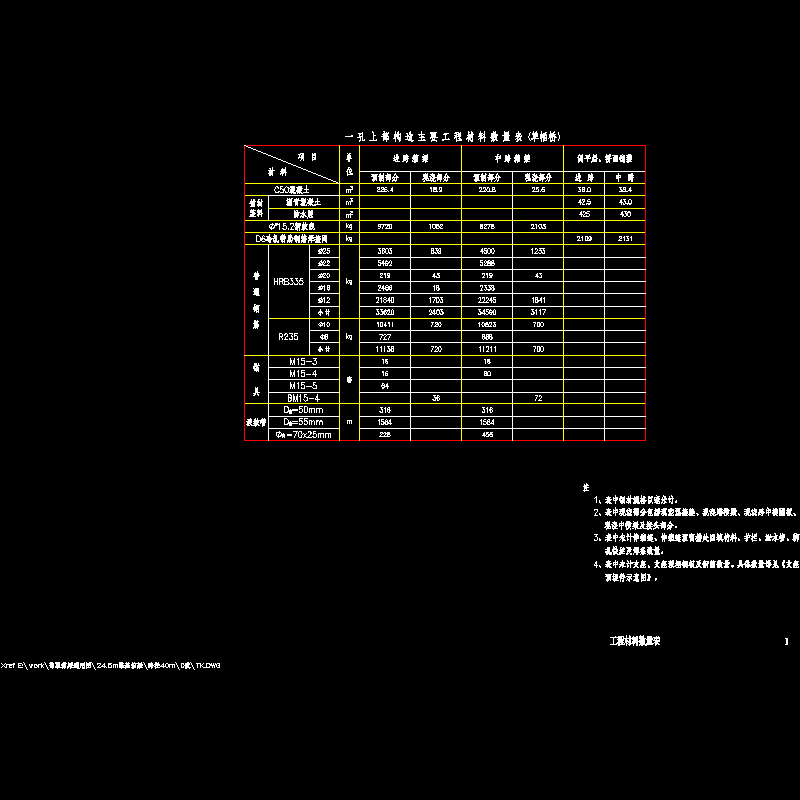

01工程材料数量表0度.dwg

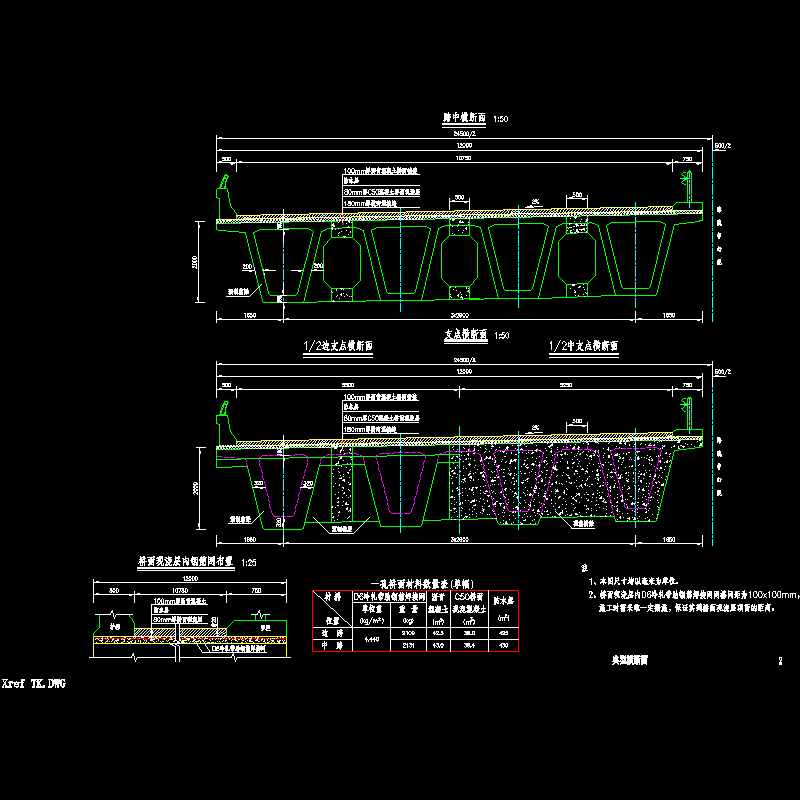

02典型横断面_0度-.dwg

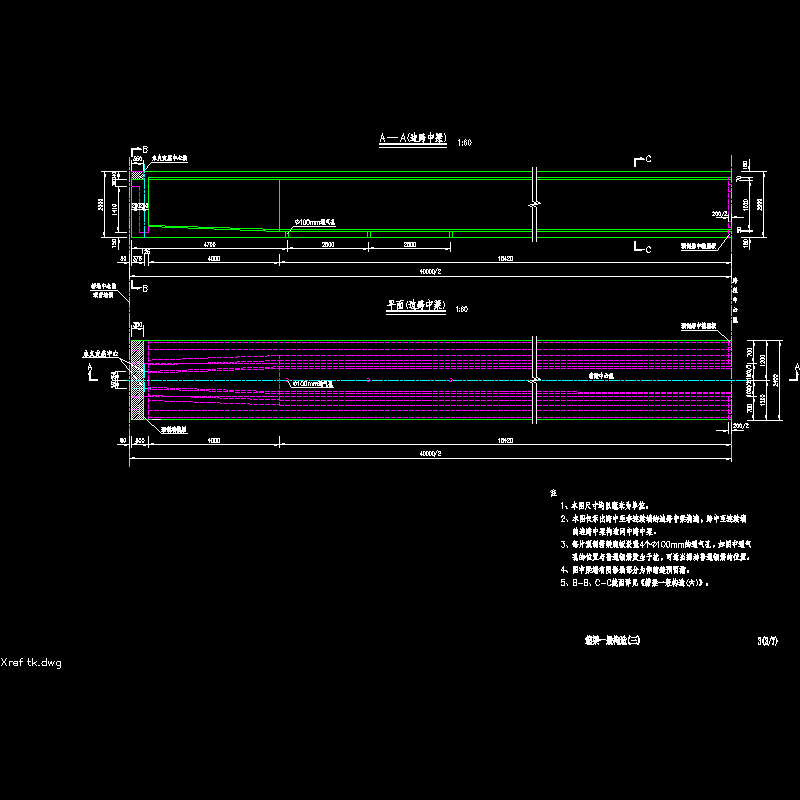

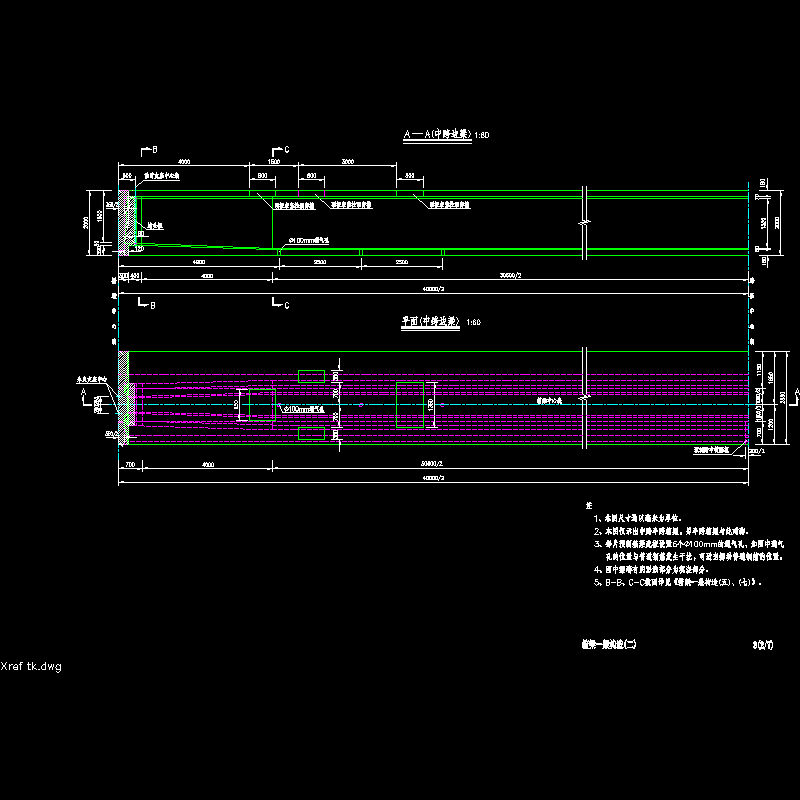

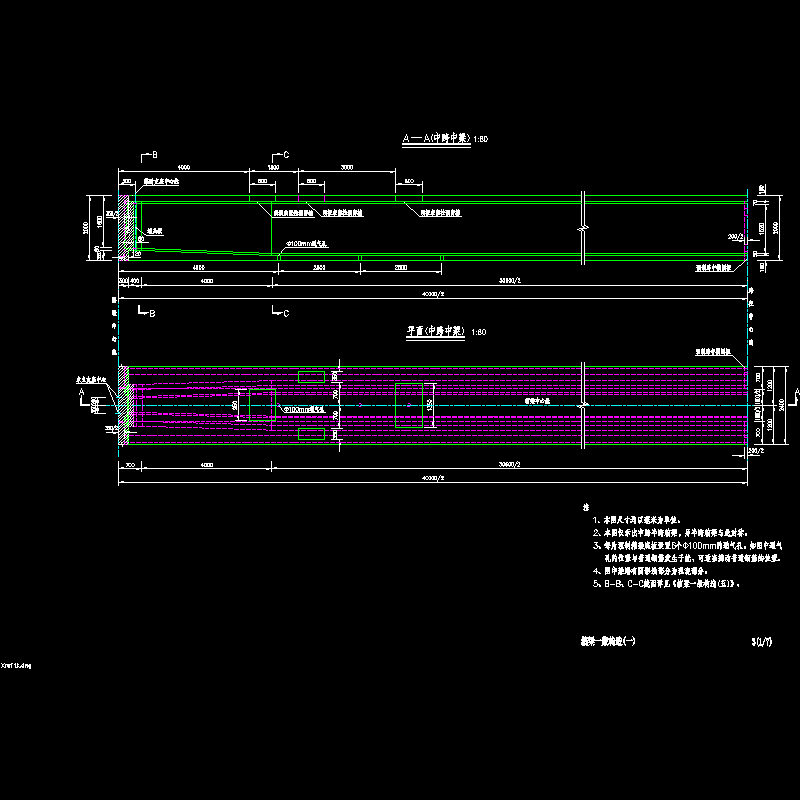

03箱梁一般构造_01.dwg
