跨径40m预应力混凝土连续箱梁桥上部构造通用CAD图

资料简介
赚取积分

位置：北京
设计年代：近代
使用性：公路桥
跨径大小和多跨总长：40m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

路基宽度：24.5m；跨径：40m
说明

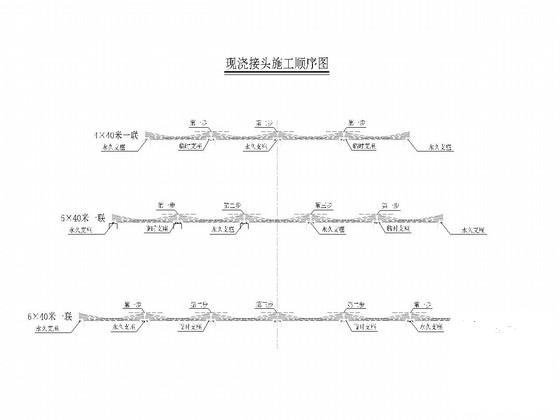

各孔连续施工顺序示意图
斜交角：0°：
工程材料数量表

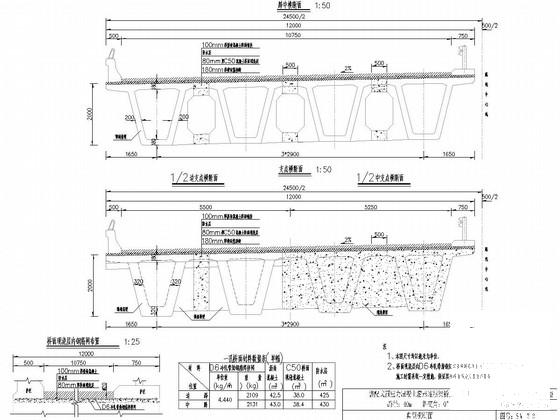

典型横断面
箱梁一般构造（一）～（七）

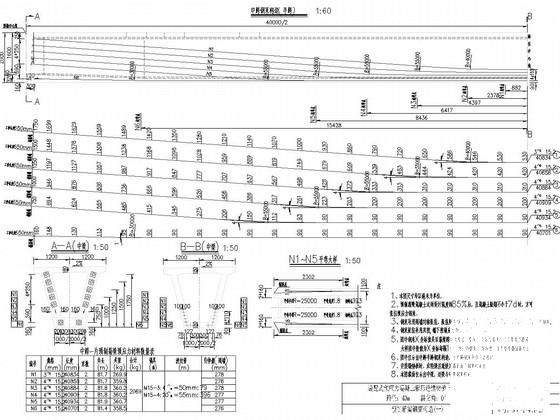

预制箱梁钢束构造（一）～（二）
箱梁顶板负弯矩钢束构造
箱梁普通钢筋构造（一）～（七）
梁端锚下加强钢筋构造
负弯矩区钢束槽口钢筋构造
梁端封锚钢筋构造

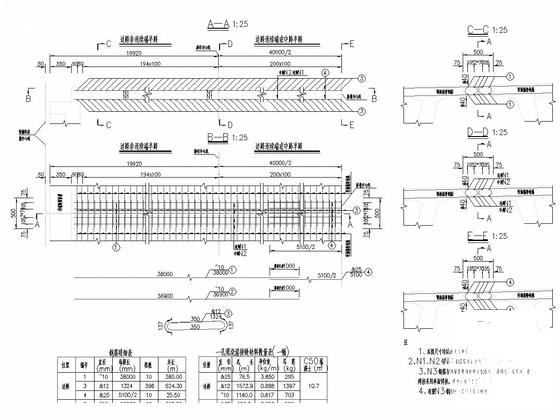

现浇湿接缝钢筋构造
端横梁钢筋构造
现浇中横梁钢筋构造
跨中横隔板钢筋构造（一）～（二）
预制堵头板钢筋构造
支座预埋件示意图
斜交角：15°：
工程材料数量表
典型横断面
箱梁一般构造（一）～（七）
预制箱梁钢束构造（一）～（二）
箱梁顶板负弯矩钢束构造
箱梁普通钢筋构造（一）～（七）
梁端锚下加强钢筋构造
负弯矩区钢束槽口钢筋构造
梁端封锚钢筋构造
现浇湿接缝钢筋构造
端横梁钢筋构造
现浇中横梁钢筋构造
跨中横隔板钢筋构造（一）～（二）
预制堵头板钢筋构造
支座预埋件示意图
斜交角：30°：
工程材料数量表
典型横断面
箱梁一般构造（一）～（七）
预制箱梁钢束构造（一）～（二）
箱梁顶板负弯矩钢束构造
箱梁普通钢筋构造（一）～（七）
梁端锚下加强钢筋构造
负弯矩区钢束槽口钢筋构造
梁端封锚钢筋构造
现浇湿接缝钢筋构造（一）～（二）
端横梁钢筋构造
现浇中横梁钢筋构造
跨中横隔板钢筋构造（一）～（二）
预制堵头板钢筋构造
支座预埋件示意图

附件详情

图纸为斜交角0°、15°、30°箱梁通用图共计3套。节点清晰，可借鉴。
跨径40m；公路等级：高速公路
路基宽度24.5m；汽车荷载等级：公路－Ⅰ级
行车道数：4；桥面宽度2×12m
跨径40m ；斜交角：0°、15°、30°
单幅桥梁片数：4；梁间距2.9m
预制梁高2.0m
预制梁最大吊装重量：边梁：1531kN；中梁：1438kN
本通用图结构体系为先简支后连续的结构，按A类预应力混凝土构件设计。
……
材料：普通钢筋采用R235和HRB335钢筋。凡钢筋直径≥12mm者，采用HRB335热轧带肋钢；凡钢筋直径<12mm者，采用R235 (A3)钢。本册图纸中R235钢筋主要采用了直径d＝8mm、10mm两种规格；HRB335钢筋主要采用了直径d＝12、16、20、22、25mm五种规格。预应力钢筋钢绞线采用抗拉强度标准值=1860MPa、公称直径d=15.2mm的低松弛高强度钢绞线。预制箱梁正弯矩钢束采用M15-3、M15-4、M15-5圆形锚具及其配套的配件，预应力管道采用圆形金属波纹管；箱梁墩顶连续段处负弯矩钢束采用BM15-4扁形锚具及其配套的配件，预应力管道采用扁形金属波纹管。
……
共计89张，设计于
