特大桥梁连续刚构组合梁施工方案(预应力混凝土)

bbnnxx · 发表于 2020-4-7 20:21:06

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

桥梁概况：

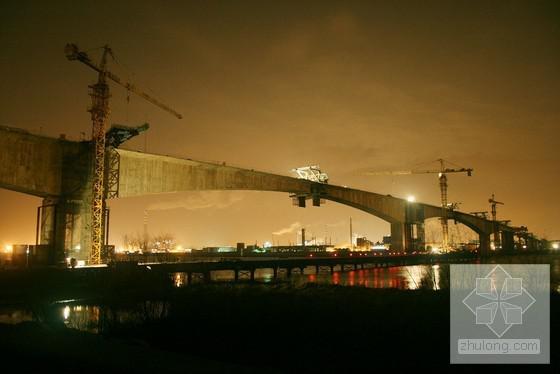

孔跨布置：2×24m+10×64预应力混凝土简支箱梁+（68+128+68）m预应力混凝土连续刚构+2×24m，全长1039m。
......
总体施工方案：

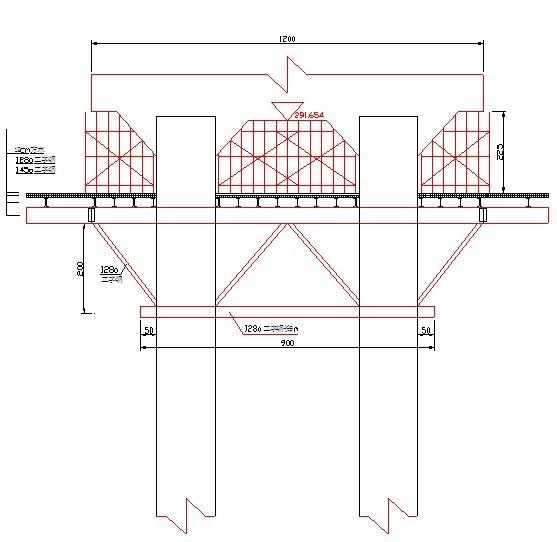

0#段：在墩柱顶适当位置设置托架，在托架上支模进行现浇混凝土，考虑到0#段9.2m的高度，为了施工安全和保证施工质量，采取一次现浇混凝土的方法。在托架安装完毕后，应对托架进行预压，预压最大荷载按0#段的荷载及施工荷载的120%进行，以检验托架的安全性、测量托架的弹性变形以确定模板的预留高度，以及消除托架的非弹性变形；

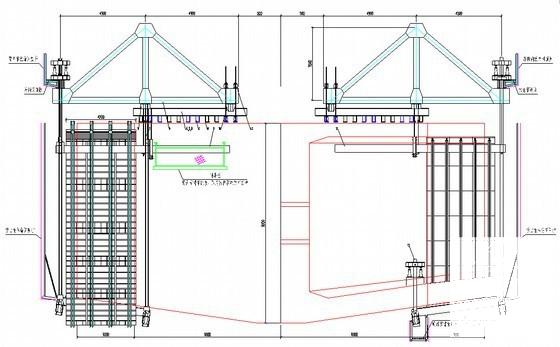

悬灌段：挂篮悬灌施工方法；

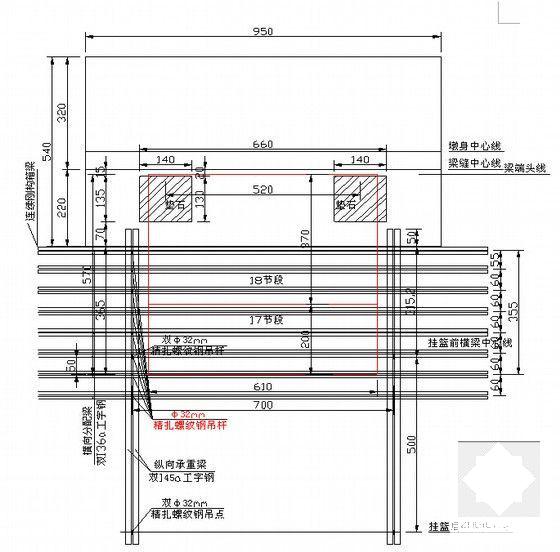

合拢段：采用吊架支撑进行合拢；
材料运输：混凝土采用输送泵进行，每个0#段位置布置一台；其他材料运输，采用塔式起重机，每个0#段位置布置一台；
施工人员通行：每个0#段位置布置施工人员上下梯子；
......
总体施工顺序：
基础→承台→墩身施工→安设0#段施工托架→托架预压→根据预压所得数据进行0#块底模及侧模的安装→制安0#段钢筋及预应力管道→浇筑混凝土→养护→张拉压浆→在0#段上拼装挂篮→对挂篮进行预压→利用挂篮对1#～16#悬灌段进行施工，用吊架进行合拢段合拢。
......
，共18页。
