一份连续钢构特大桥主桥薄壁空心墩一般构节点CAD详图纸设计(预应力混凝土)(dwg)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

2、设计荷载：公路－Ⅰ级.
3、本桥上部桥跨组成为3x50 (115 220 115) 5x50 25米，其中50米跨径为 装配式 预应力混凝土连续T梁,主桥为预应力混凝土连续刚构,25米跨径为预应力混凝土 现浇箱梁 。下部结构为空心薄壁式桥墩、桩柱式桥墩，桥台为肋板式桥台与柱式桥台，全桥基础均为挖（钻）孔灌注桩。
4、桥位所在地区地震动峰值加速度为：0.05g。
5、本桥2,7,8,9,10号桥墩采用墩梁固结形式。

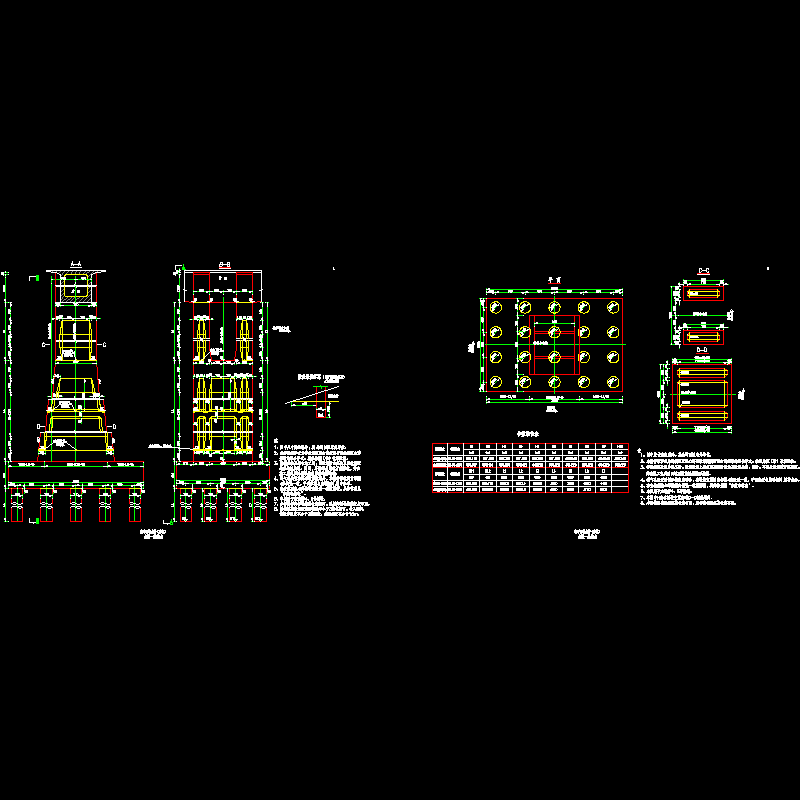

第 1 张图
