主桥90m预应力混凝土连续刚构特大桥全套施工图纸cad构造图

附件详情

  • 设计说明
  • 推荐方案工程数量表
  • 推荐方案桥位平面图
  • 推荐方案桥型布置图(一)
  • 推荐方案桥型布置图(二)
  • 推荐方案桥型布置图(三)
  • 推荐方案桩位坐标图
  • 比选方案桥型布置图(一)
  • 比选方案桥型布置图(二)
  • 比选方案桥型布置图(三)
  • 推荐方案 施工步骤示意图(一)
  • 推荐方案 施工步骤示意图(二)
  • 推荐方案 施工进度安排
  • 推荐方案SU01联箱梁标准横断面图(一)
  • 推荐方案SU01联箱梁标准横断面图(二)

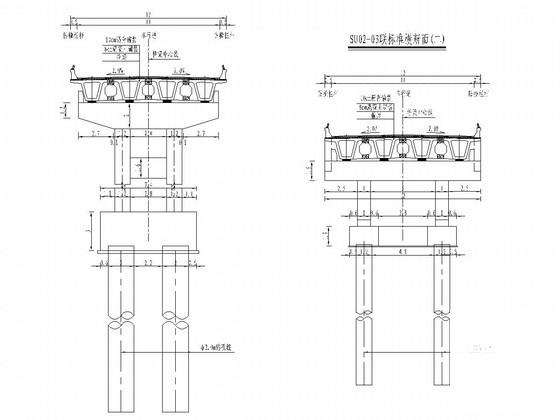

  • 推荐方案SU02-03联箱梁标准横断面图
  • 推荐方案SU01联箱梁一般构造图(一)
  • 推荐方案SU01联箱梁一般构造图(二)
  • 推荐方案SU01联箱梁一般构造图(三)
  • 推荐方案SU01联箱梁纵向预应力钢束布置图(一)
  • 推荐方案SU01联箱梁纵向预应力钢束布置图(二)
  • 推荐方案SU01联箱梁纵向预应力钢束竖曲线要素表
  • 推荐方案SU01联箱梁纵向预应力钢束平曲线要素表
  • 推荐方案SU01联箱梁纵向预应力钢束长度及引伸量表
  • 推荐方案SU01联箱梁横、竖向预应力钢束(筋)布置图(一)
  • 推荐方案SU01联箱梁横、竖向预应力钢束(筋)布置图(二)
  • 推荐方案SU01联箱梁横、竖向预应力钢束(筋)布置图(三)
  • 推荐方案SU01联箱梁横、竖向预应力钢束(筋)布置图(四)
  • 推荐方案SU02-03联箱梁一般构造图(一)
  • 推荐方案SU02-03联箱梁一般构造图(二)
  • 推荐方案SU02-03联箱梁一般构造图(三)
  • 推荐方案SU02-03联箱梁一般构造图(四)
  • 推荐方案SU02-03联箱梁一般构造图(五)
  • 推荐方案SU02-03联箱梁一般构造图(六)
  • 推荐方案SU02-03联箱梁一般构造图(七)
  • 推荐方案SU02-03联箱梁纵向预应力钢束布置图(一)
  • 推荐方案SU02-03联箱梁纵向预应力钢束布置图(二)
  • 推荐方案SU02-03联箱梁纵向预应力钢束布置图(三)
  • 推荐方案P1、P2桥墩一般构造钢筋图
  • 推荐方案P3桥墩一般构造图
  • 推荐方案P4-P13桥墩一般构造图
  • 推荐方案A0桥台一般构造图
  • 推荐方案A14桥台一般构造图
  • D2000mm桩基钢筋布置图(一)
  • D2000mm桩基钢筋布置图(二)
  • D1200mm桩基钢筋布置图
  • D80型伸缩缝构造图
  • D160型伸缩缝构造图
  • 推荐方案箱梁支座构造图
  • 桥头搭板一般构造图

附件详情

桥梁概况:
大桥全长537米,全桥推荐方案包括三联,分别为55+90+55米预应力混凝土连续刚构桥、6×50米标准预应力混凝土小箱梁和5×50米标准预应力混凝土小箱梁。
桥墩采用双壁墩,横桥向墩宽和箱梁一致,为6米;顺桥向和箱梁0号块内横隔板厚度一致,为1.2米。承台接嵌岩桩基础,桩径采用2.0米,要求基础嵌入中风化层5.0米以上。
......
设计标准:
1.道路等级:一级公路。设计速度:60km/h;
2.设计荷载:公路I级;
3.设计基准期:100年;
4.结构安全等级:一级;
5. 道路标准横断面:0.5m(防撞栏杆)+11.0m(车行道)+0.5m(防撞栏杆)=12米;
......
,共50张CAD设计图,附大量计算文件。

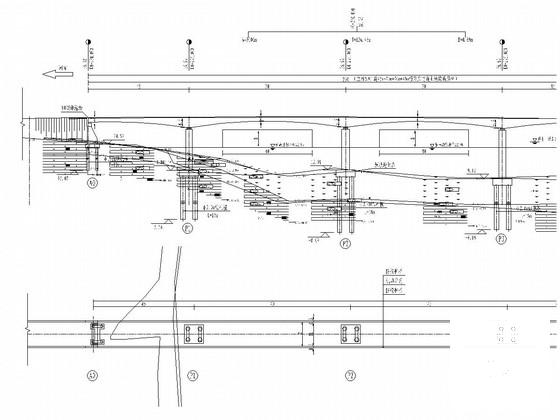

桥型布置图

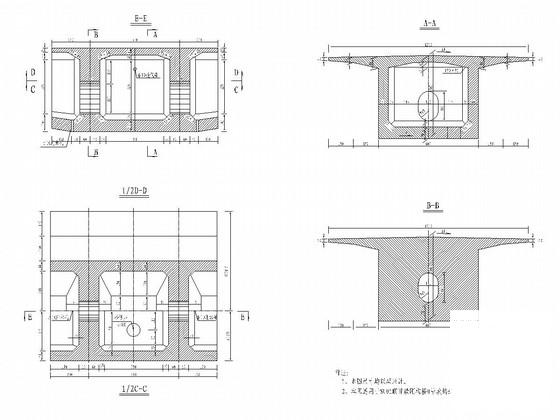

联箱梁一般构造图

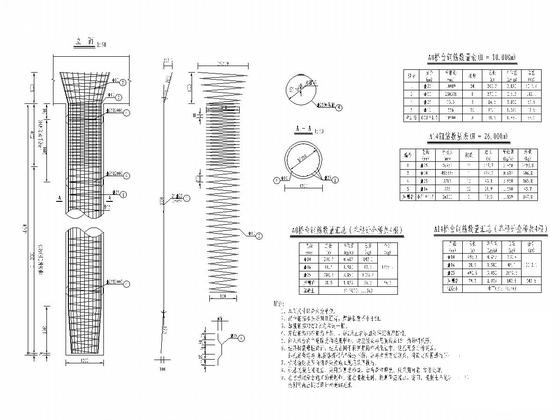

D1200mm桩基钢筋布置图

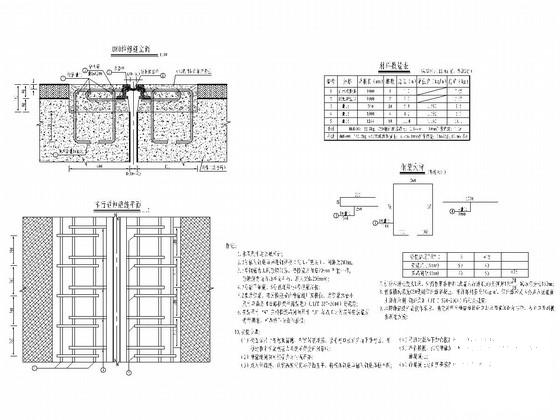

D80型伸缩缝构造图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 预应力连续钢构特大桥图 - 1
    预应力连续钢构特大桥图 - 1
  • 预应力连续钢构特大桥图 - 2
    预应力连续钢构特大桥图 - 2
  • 预应力连续钢构特大桥图 - 3
    预应力连续钢构特大桥图 - 3
  • 预应力连续钢构特大桥图 - 4
    预应力连续钢构特大桥图 - 4
  • 预应力连续钢构特大桥图 - 5
    预应力连续钢构特大桥图 - 5
以上是部分截图,请下载附件后查看完整高清内容
