一份连续钢构箱梁特大桥桩位坐标节点CAD详图纸设计(预应力混凝土)(dwg)

[复制链接]

0

主题

0

帖子

1132

积分

超级版主

Rank: 8Rank: 8

积分
1132
发表于 2020-7-13 20:41:55 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

2、设计荷载:公路-Ⅰ级.
3、本桥上部桥跨组成为3x50 (115 220 115) 5x50 25米,其中50米跨径为 装配式 预应力混凝土连续T梁,主桥为预应力混凝土连续刚构,25米跨径为预应力混凝土 现浇箱梁 。下部结构为空心薄壁式桥墩、桩柱式桥墩,桥台为肋板式桥台与柱式桥台,全桥基础均为挖(钻)孔灌注桩。
4、桥位所在地区地震动峰值加速度为:0.05g。
5、本桥2,7,8,9,10号桥墩采用墩梁固结形式。

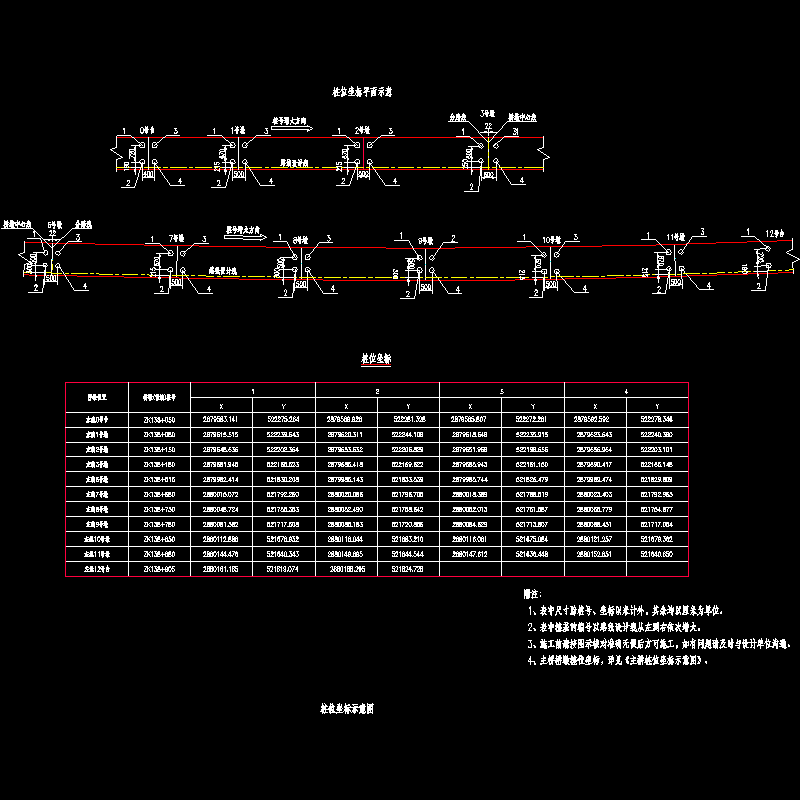

sz-22 猴子河 左线 主桥桩位坐标.dwg
sz-22 猴子河 左线 主桥桩位坐标.dwg

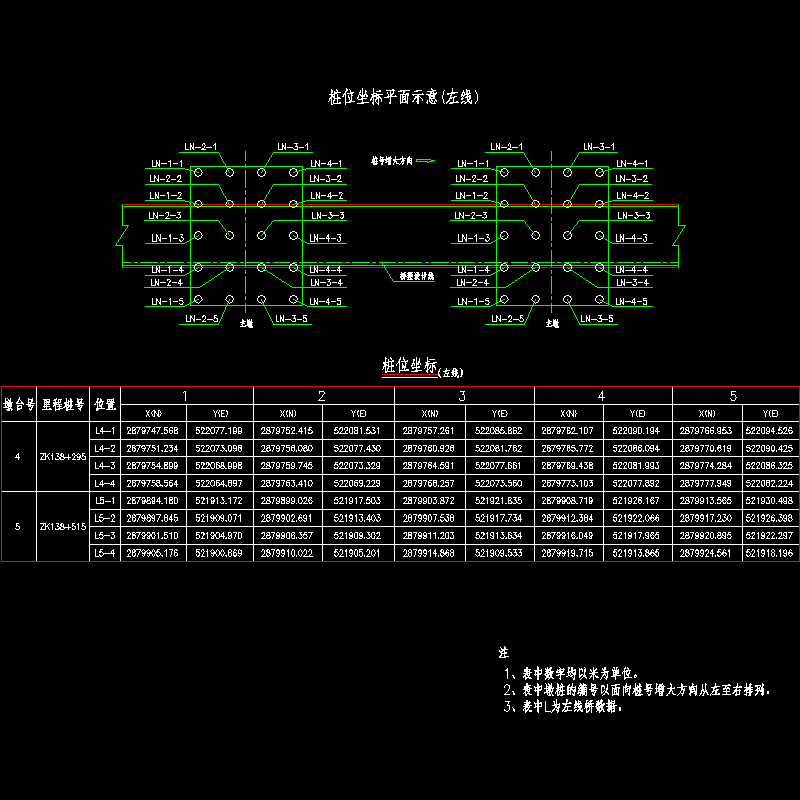

sz-39 猴子河 左线 引桥桩位坐标.dwg
sz-39 猴子河 左线 引桥桩位坐标.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-7-13 20:41:55上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在简历模板专区发帖交流相关知识。

附件2099v11ew1csdcsde2120cf.rar

78.85 KB

下载  售价: 100 积分    赚积分
