跨河公路特大桥设计CAD图纸(现浇连续箱梁)(dwg)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 使用性：公路桥

• 承重构件受力情况：梁桥

• 材料类型：预应力桥

附件详情

该特大桥总长526.56m。孔径布置为6×20m（预应力现浇连续箱梁） 8×45m（预应力顶推连续箱梁） 2×20m（预应力现浇连续箱梁）。本桥设有双向2%的纵坡和R=10000m的竖曲线，使顶推箱梁部分全部处在同一竖曲线内，以利施工，横桥向设2％双向横坡。
图纸内容：顶推连续箱梁中、端横隔板预应力束构造图，顶推标准横断面，顶推箱梁构造图，箱梁与钢导梁连接预应力钢筋图，顶推梁箱梁纵向预应力钢束布置图，桥型布置图等共23张图纸，并附设计说明和工程数量汇总表。

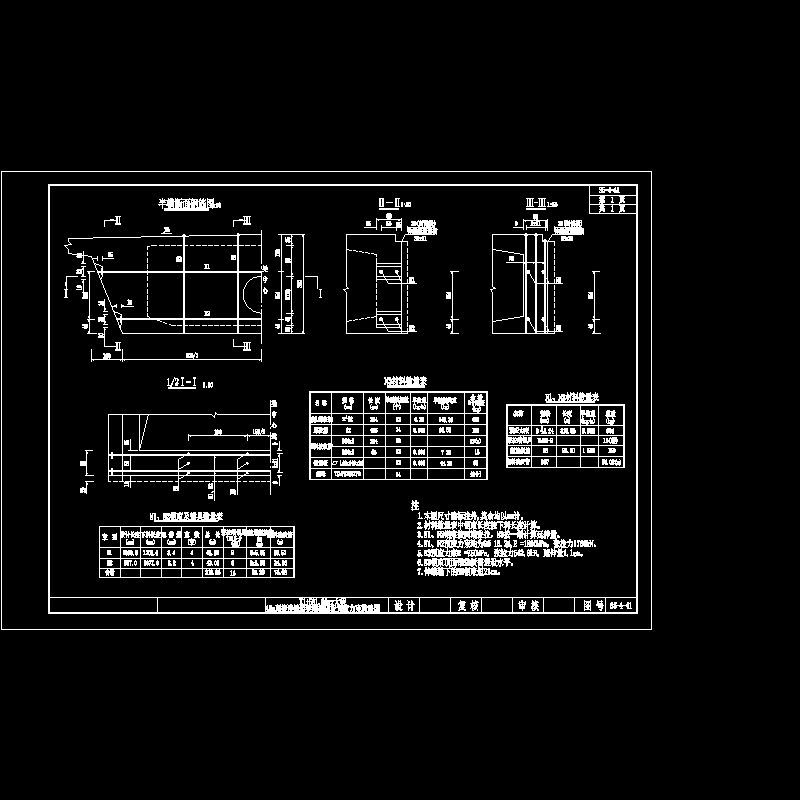

40s45m顶推连续箱梁中横隔板预应力束构造图.dwg

41s45m顶推连续箱梁端横隔板预应力束构造图.dwg

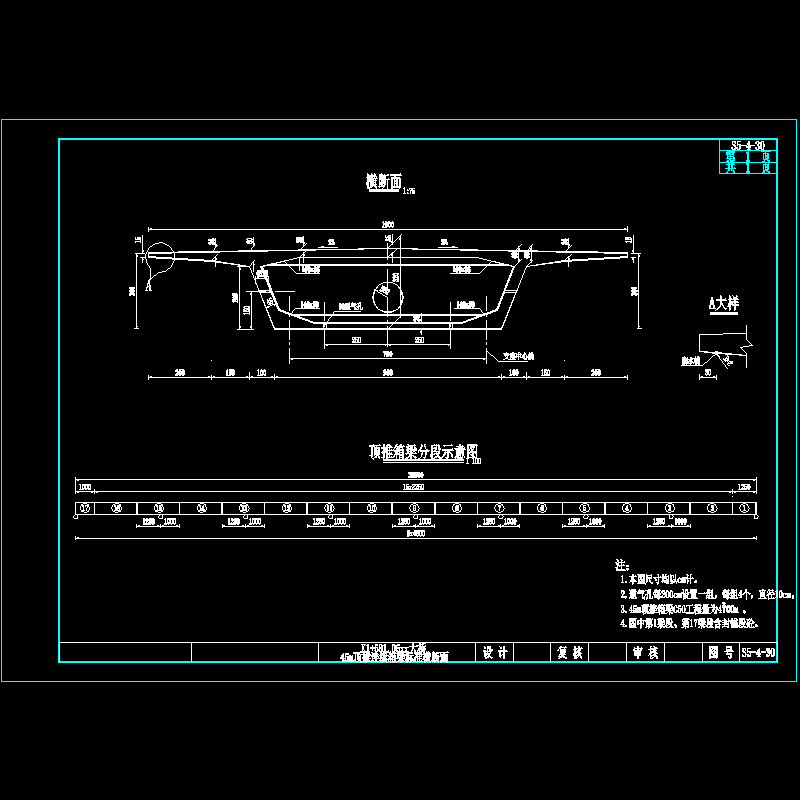

45m顶推标准横断面.dwg

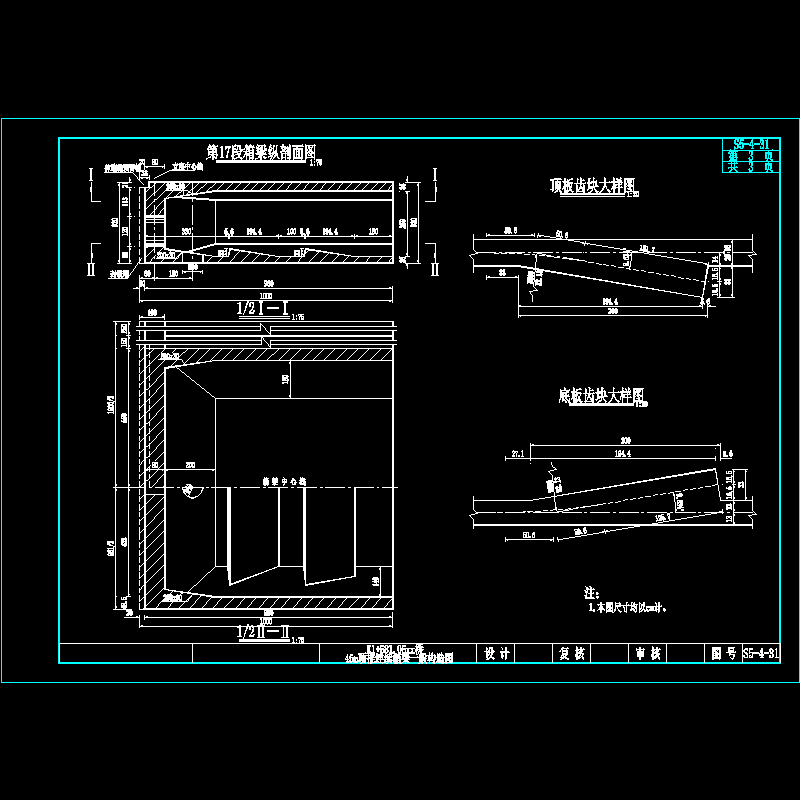

45m顶推第17段箱梁构造图.dwg

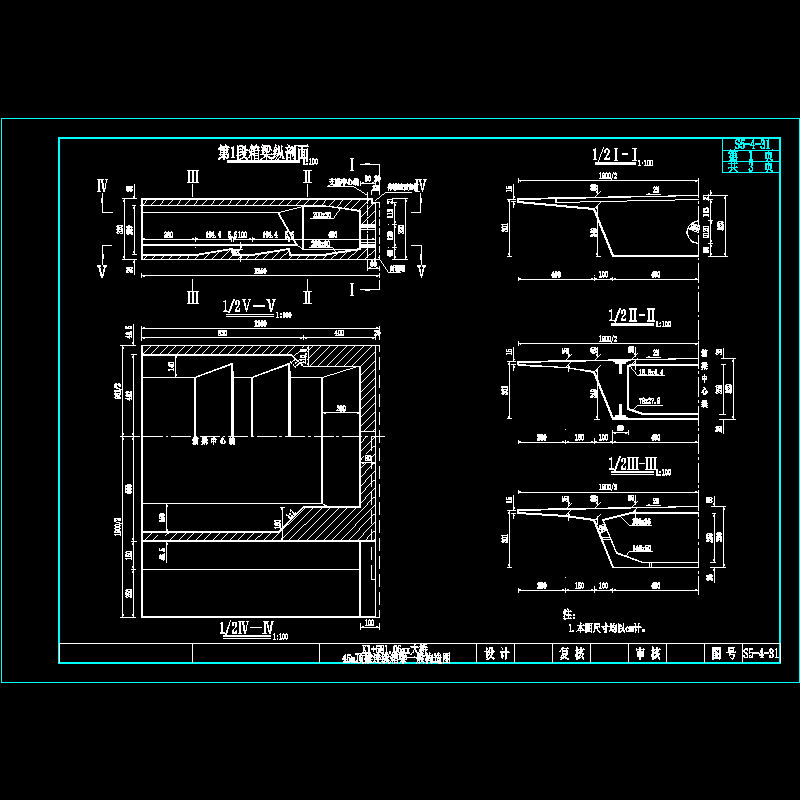

45m顶推第1段箱梁构造图.dwg

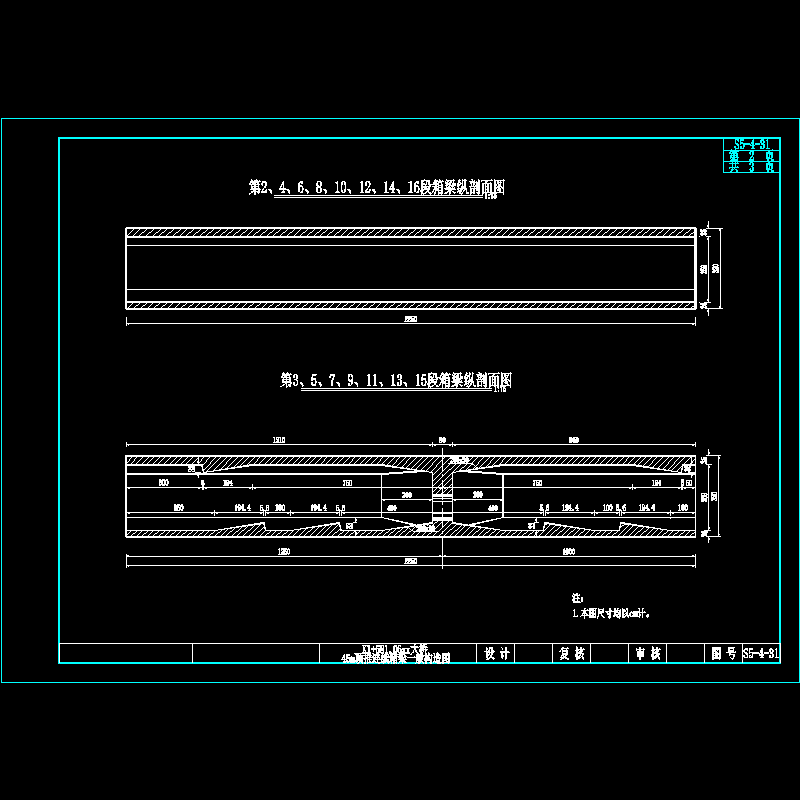

45m顶推第2~16段箱梁构造图.dwg

主要工程材料数量表（1）.dwg

前期束连接示意图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
