[CAD]跨江铁路桥设计图纸（半钢构连续桥梁）.dwg

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本桥为7孔半刚构一连续箱梁桥，路径组合为65m 5×100m 65m，箱梁横断面为单箱单室，箱梁纵断面设计竖曲线半径为78000m。箱梁地缘为二次抛物线。基本施工方法为菱形挂篮悬臂浇筑。T构通过体系转换后为半刚构一连续体系。 　　…… 　　共计94张图

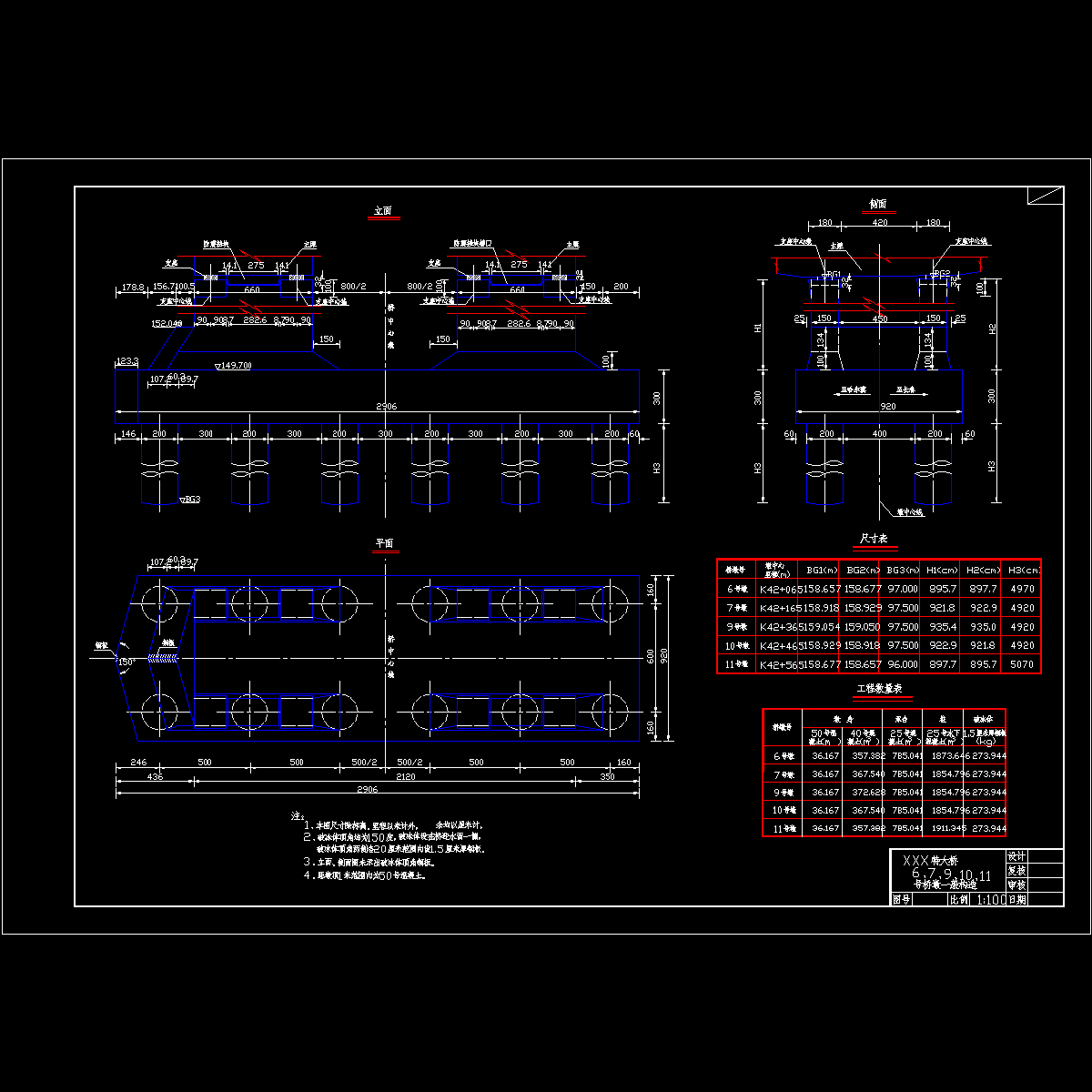

特大桥6、7、9、10、11号桥墩一般构造.dwg

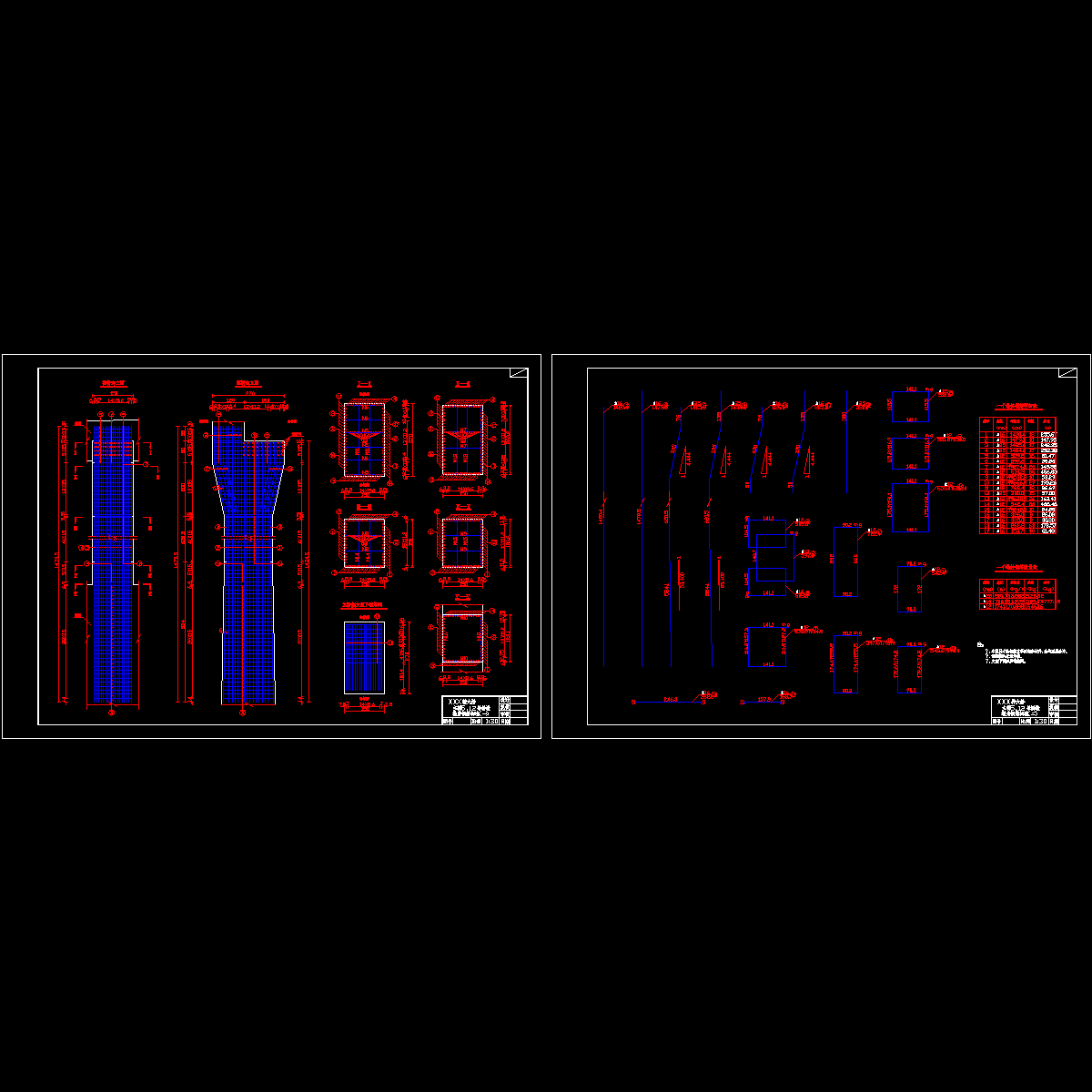

特大桥6、7、9、10、11号桥墩墩身钢筋构造（一）.dwg

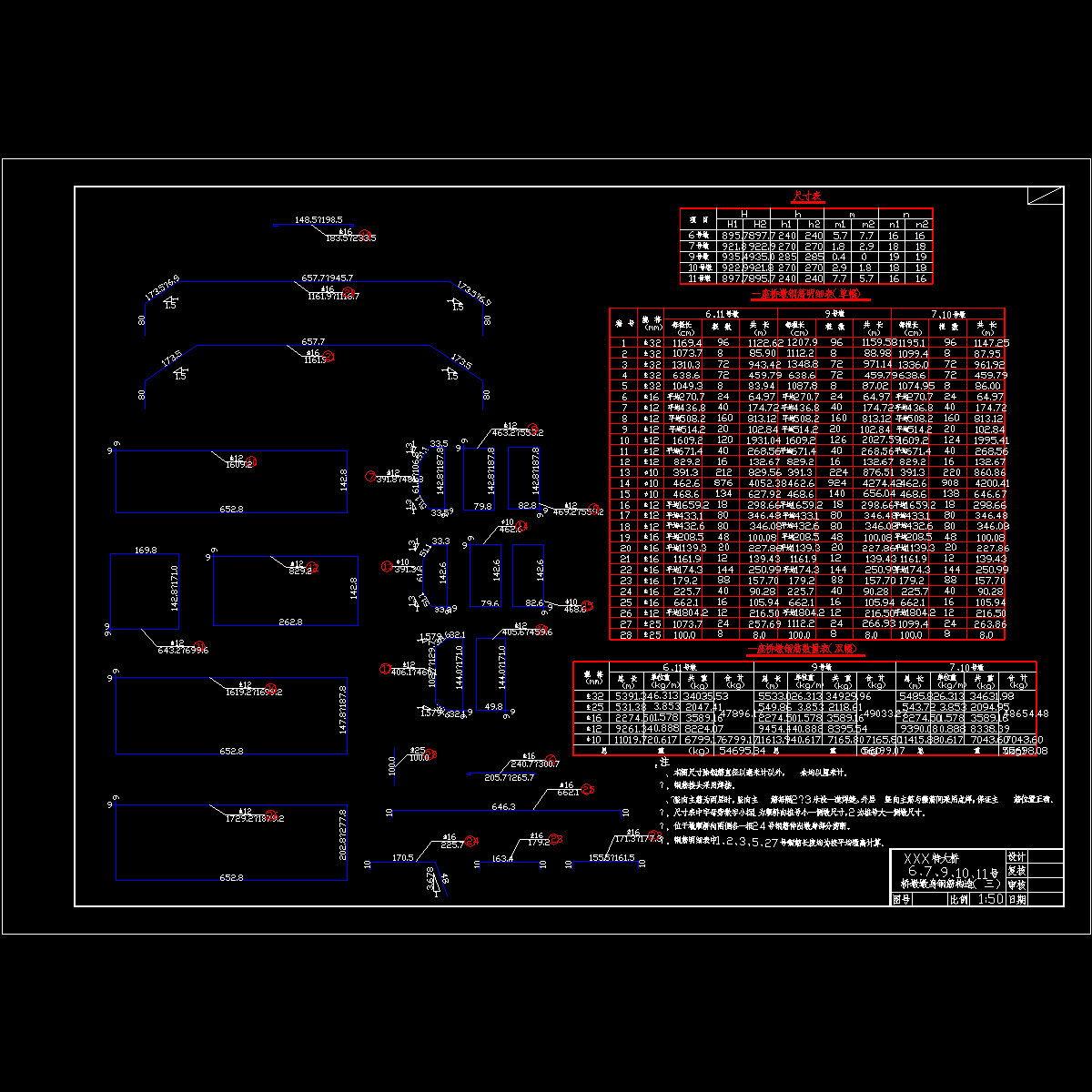

特大桥6、7、9、10、11号桥墩墩身钢筋构造（三）.dwg

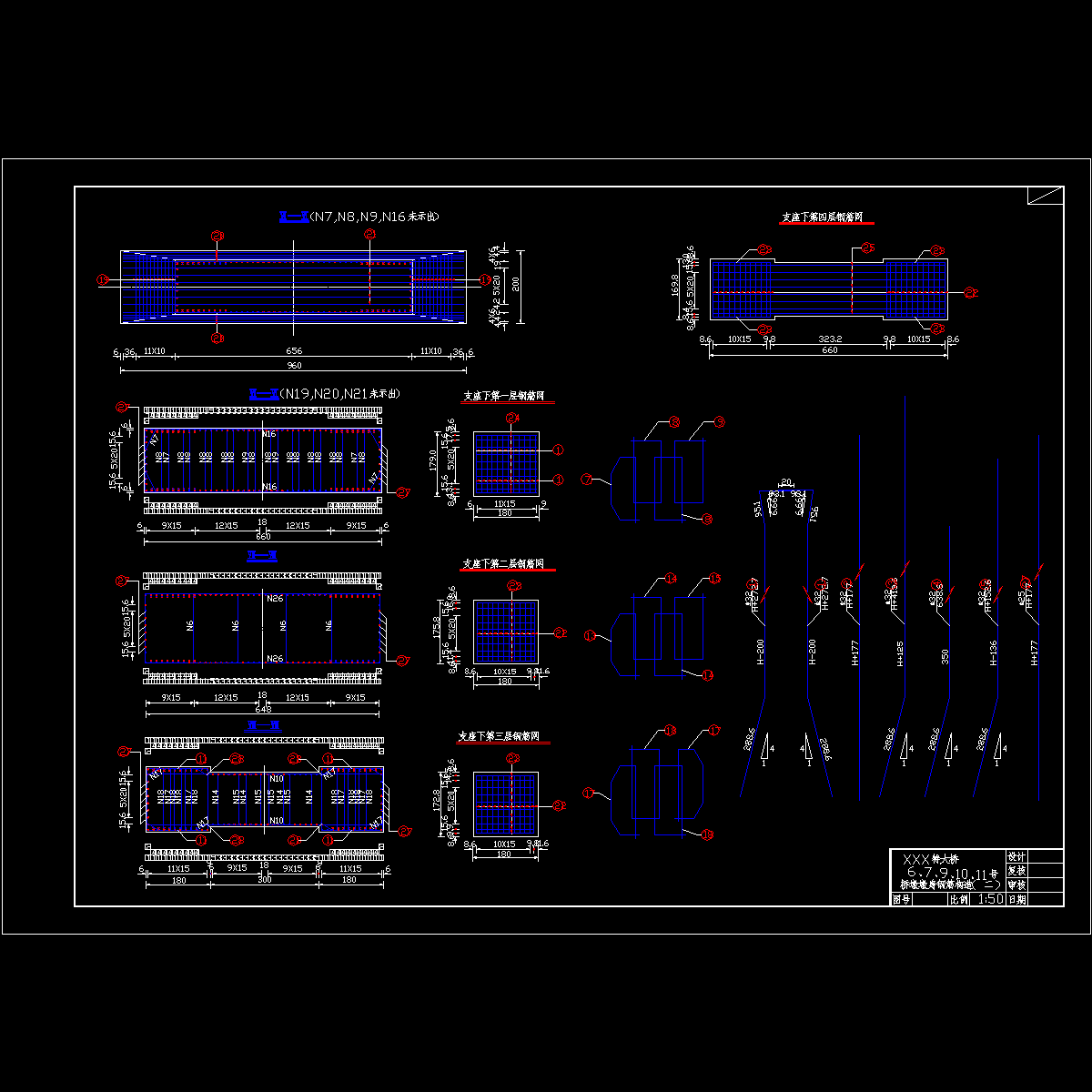

特大桥6、7、9、10、11号桥墩墩身钢筋构造（二）.dwg

特大桥8号桥墩一般构造.dwg

特大桥主桥5、12号桥墩墩身钢筋构造(一)（二）.dwg

特大桥主桥5、12号桥墩桩基钢筋构造.dwg

特大桥主桥5、12号桥墩系梁钢筋构造.dwg

特大桥主桥6、7、9、10、11号桥墩临时锚固构造.dwg

特大桥主桥8号桥墩墩身钢筋构造(一).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
