特大桥主跨连续刚构施工方案（挂篮悬臂浇筑）

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 1编制依据 1
• 2工程简介 1
• 2.1项目概要 1
• 2.2下部构造 2
• 2.3上部构造 2
• 2.4主要工程数量(16～19#墩) 3
• 3. 总体施工安排 4
• 3.1组织机构 4
• 3.2劳动力、设备安排 4
• 3.2.1劳力安排 4
• 3.2.2施工机具安排 5
• 3.3工期安排 6
• 4．悬臂浇筑连续钢构施工方法 7
• 4.1悬臂浇筑连续钢构 施工工艺 流程 7
• 4.2挂篮悬浇施工 16
• 4.3 边跨现浇段施工 25
• 4.4线型控制 29
• 4.5施工控制措施 31
• 4.6预应力施工 32
• 4.7连续钢构工期安排 33
• 5. 工期保证措施 34
• 5.1组织措施 34
• 5.2加强工期 进度计划 的制定及贯彻落实 35
• 5.3加强关键工作的贯彻落实 35
• 5.4计划层层分解，责任落实到人 35
• 5.5做好人员和机械设备配套工作 36
• 6. 质量保证措施 36
• 6.1质量保证体系 36
• 6.2质量保证措施 36
• 6.3雨季施工措施 37
• 6.4冬季施工措施 38
• 7. 安全保证措施 40
• 7.1安全组织机构 40
• 7.2安全保证措施 41
• 7.2．2防洪防汛安全管理措施 41
• 7.2．3防大风施工措施 42
• 7.2.4施工水土保持措施 43
• 7.2.5水环境保护措施 44

附件详情

特大桥全长1484.72米，为单线桥，桥梁跨越XX和国道318。本桥中心里程IDK163+775.14，主桥采用（88+148+88）m预应力砼连续钢构，孔跨布置为16-32m简支梁+（88+148+88）m连续刚构+19-32m简支梁。
上部结构：主梁采用箱形截面，单箱单室结构。
下部结构：主墩采用钢筋混凝土空心桥墩，墩高分别为46m、44.5m，墩顶截面尺寸纵×横为6.0×7.4m，墩底截面尺寸为纵×横8.4×9.2m， 8.26×9.26m；边墩采用钢筋混凝土空心桥墩，墩高分别为41.6m、37.6m。主墩基础采用20根Φ200cm钻孔灌注桩，桩长分别为54m、53m，承台采用21×26.8×4.5m的钢筋混凝土承台，边墩基础采用9根Φ200cm钻孔灌注桩，桩长分别35m、31m，承台采用14.9×16.3×4.5m的钢筋混凝土承台。其余为钻孔灌注桩基础，圆端形实体桥墩、空心桥墩，T型桥台。
4.1悬臂浇筑连续钢构 施工工艺 流程
连续刚构箱梁总体施工流程为：0#块施工→挂篮悬浇梁段施工(合理安排边跨直线段施工)→边跨合拢→中跨合拢。
0#块施工
0#块采用墩托架施工，一次浇筑成型，施工流程为：托架安装→托架预压重→在托架上安装底模→安装腹板外模及翼缘板底模→安装底板、腹板、隔墙钢筋、预应力管道→竖向预应力安装→安装腹板下部内模、隔墙模板及封头模→灌注混凝土→养护→拆端模、内模→张拉、压浆→封端，
4.1.2托架拼装
0#块托架采用在墩柱安装预埋件，待墩柱浇注完后，检查校正墩柱托架预埋件，将托架各杆件在地面拼装完成后，将其与墩柱预埋件焊接在一起。在连接完好的托架上预压（采用钢丝绳在底部张拉）。
......
，156页5万余字，附连续钢构现浇段检算书，148m连续刚构0号段托架计算书，三角形挂篮计算书

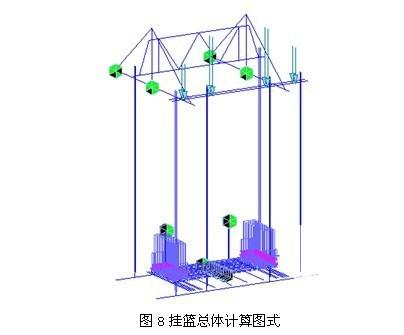

第 1 张图

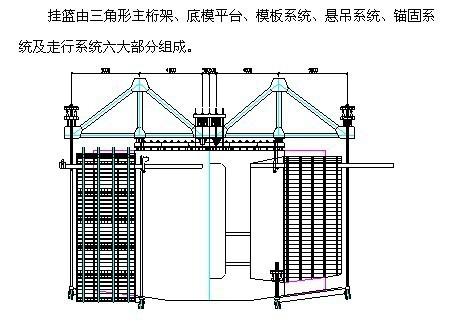

第 2 张图

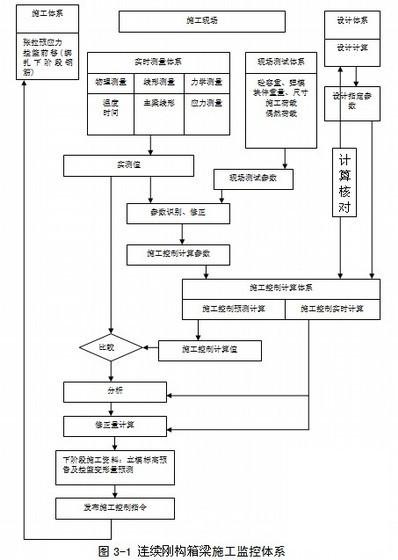

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
