[CAD]高速铁路桥梁各种跨度支架设计图纸(计算书165页).dwg

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

（32.65 48 32.65）m，三跨等截面连续箱梁为单向预应力结构，梁高3.35m。箱梁为单箱单室斜腹板截面，顶宽12.0m，底宽5.4m。满堂支架采用轮扣型钢管脚手架。三跨变截面连续梁箱梁为双向预应力结构。箱梁为单箱室直腹板截面，顶宽12m、底宽6.70m，两侧翼缘板悬臂宽各为2.65m，其根部厚65cm，距根部210cm处，翼缘板厚30cm，端部厚25.6cm，翼缘板底缘与腹板外缘相交处以R=20cm圆弧过渡。在HN700×300主承重横梁上置放5榀双排单层贝雷梁，每榀间距90cm，其中12m跨腹板区为2×22.5cm三排单层贝雷梁。

40+64+40贝雷2图.dwg

40+64+40贝雷图.dwg

40+64+40贝雷图纸.dwg

40+72+40贝雷支架图.dwg

4o+64+40贝雷支架图.dwg

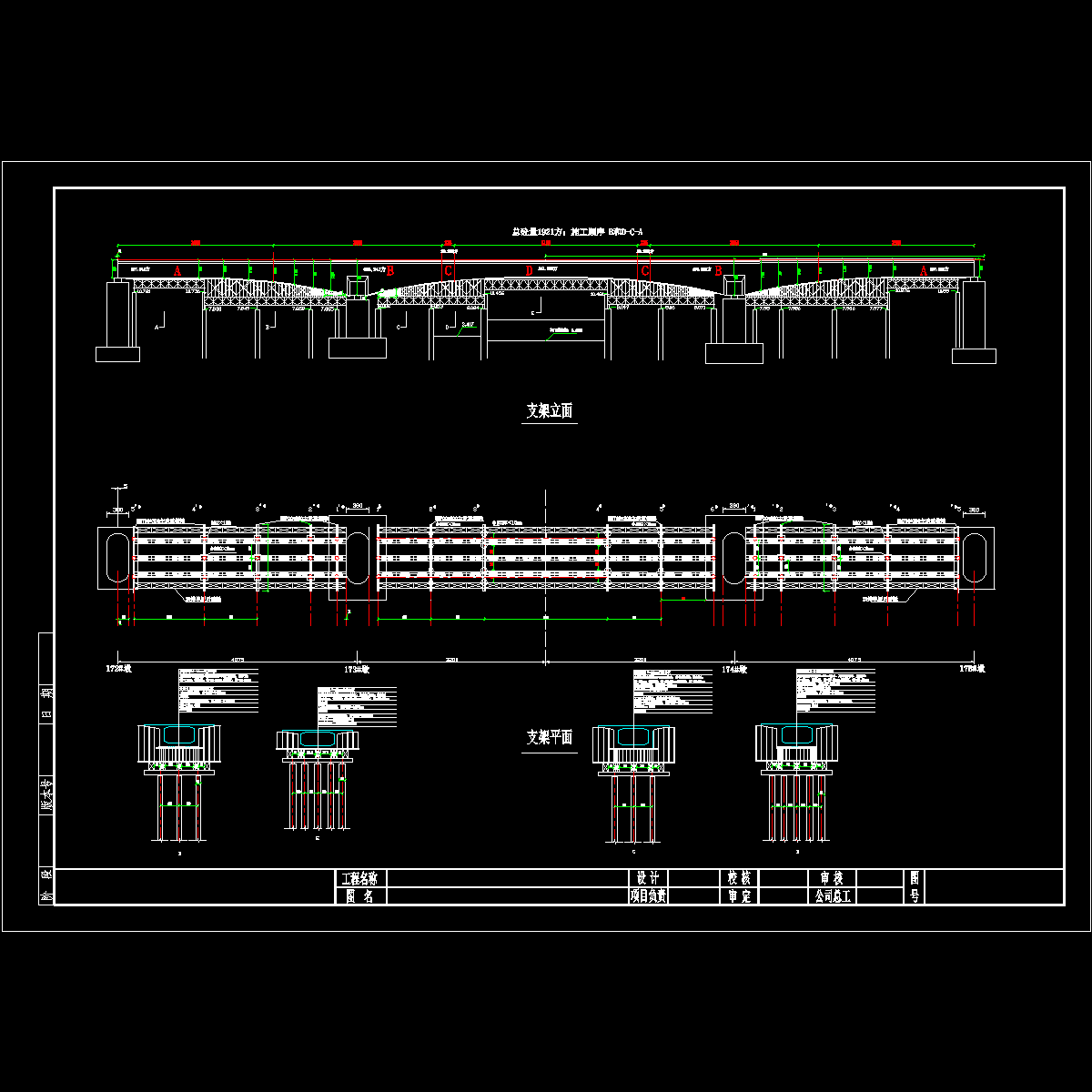

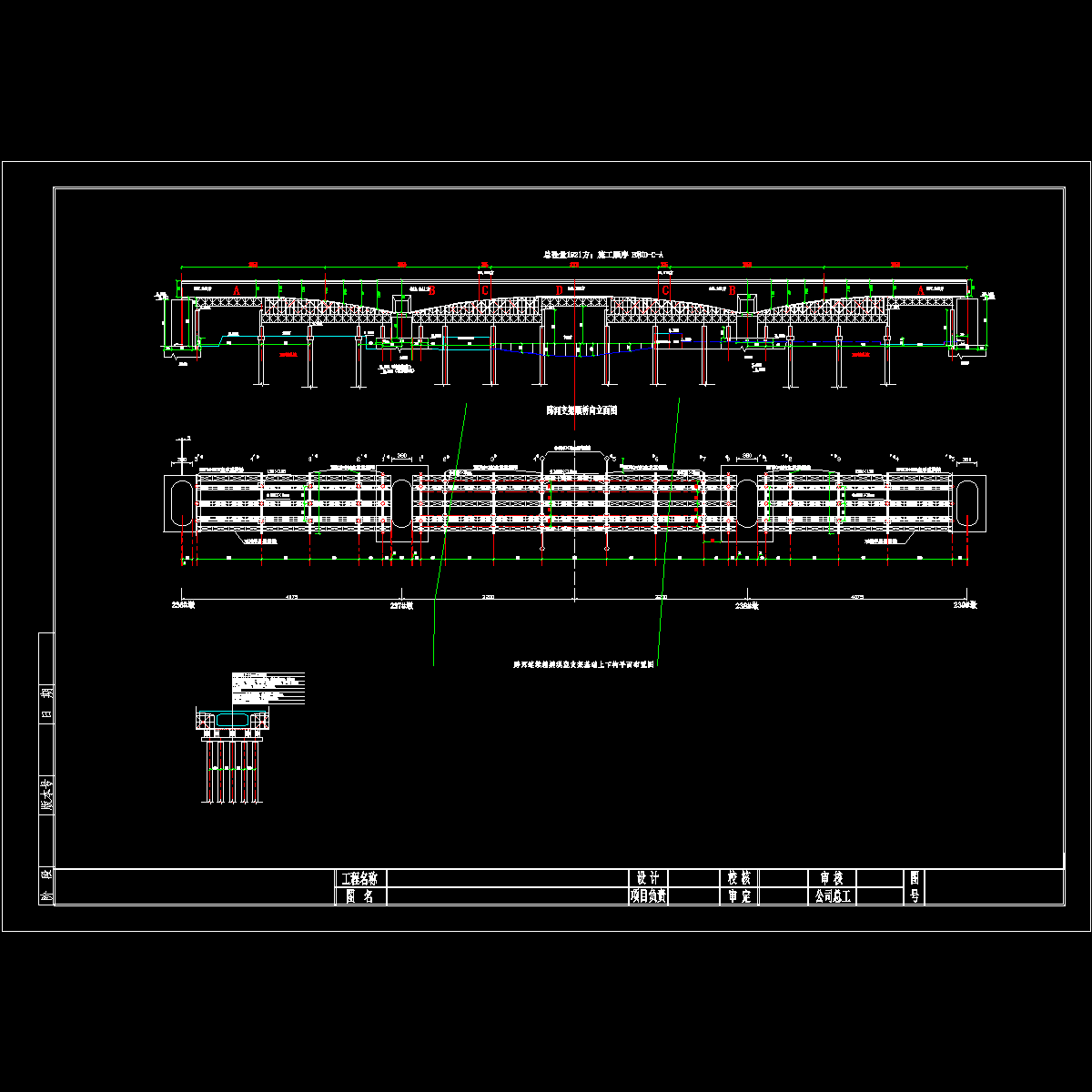

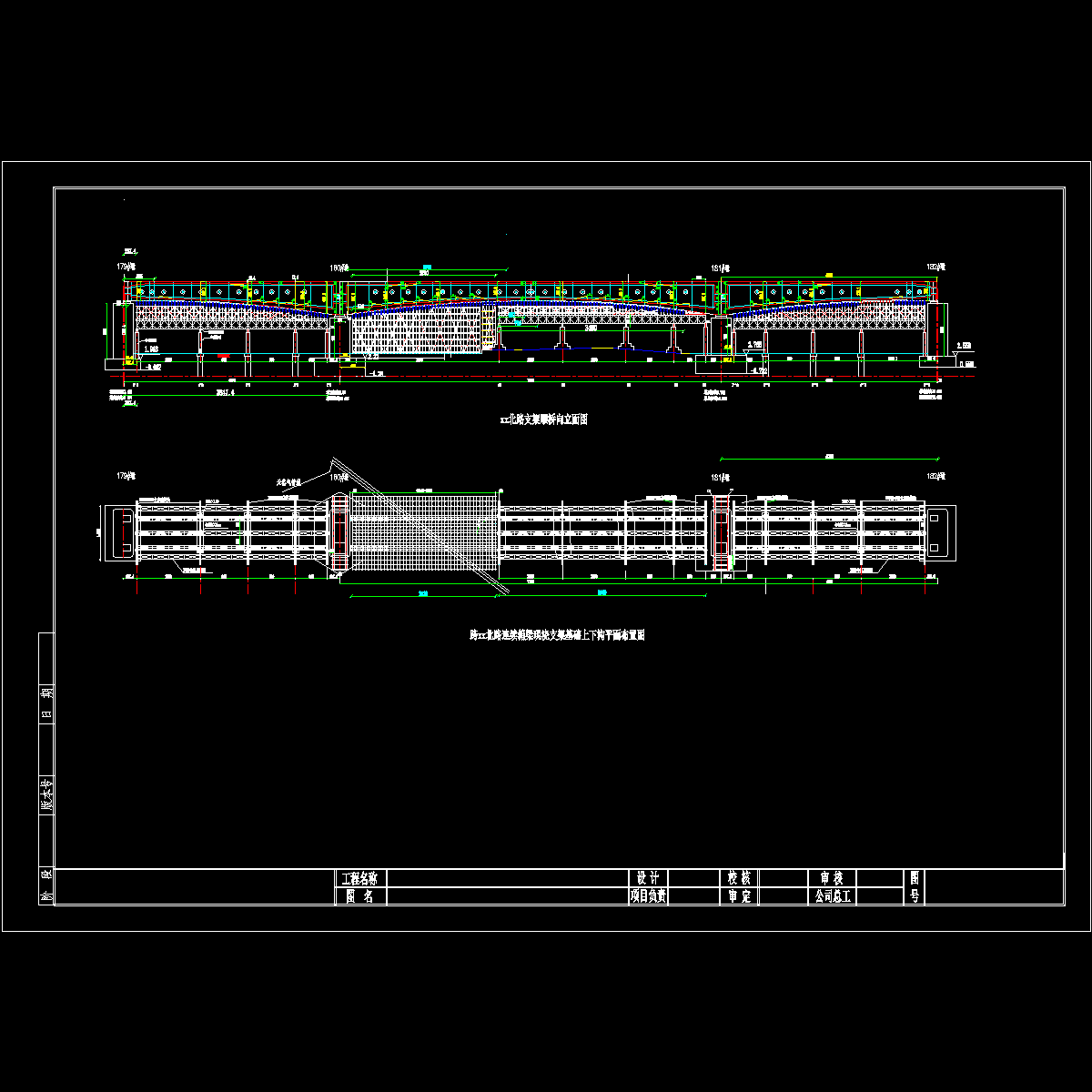

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
