[CAD]暖通毕业设计方案图纸及计算书.dwg

[复制链接]

0

主题

0

帖子

390

积分

超级版主

Rank: 8Rank: 8

积分
390
发表于 2020-11-28 10:59:28 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


风管图,水管图,水力计算书,概预算   1 该系统为XX消防研究所冷暖空调系统.机组为SSDRB LG635.7螺杆史(普通型)水源热泵      2.该项目空调设计以风机盘管加新风系统为主,对有吊顶空调房间风机盘管暗装于吊顶内;新风机组设在每层吊顶内,通过水平风管将新风送至房间.在新风机组出口及各水平风管穿越防火分区处设置防火阀.      3.该项目空调水系统采用两管制,风机盘管与新风和空调机组的冷媒为 7/12C冷水,由一层制冷机房的冷水机组供给,各层水系统在高点设自动排气阀,低点设放水阀.管道坡度:冷水管不小于0.002,凝水管不小于0.005.      4.空调冷水管道及凝水管道DN>80者采用无缝钢管,DN<80者:DN65采用焊接钢管,其它采用镀锌钢管.管道联接:DN<40用丝接,DN>40为焊接.      5.所有送回风口的安装均参照国标及生产厂提供的样本进行.风机盘管 送回风口的安装应与建筑装修密切配合,其尺寸应与各风机盘管相匹配.      6.防腐:非保温管道及设备表面除锈后刷防锈漆两道,灰调和漆两道,保温 管道及设备只刷防锈漆两道,保护外壳表面刷相应色环,所有支吊架均除 锈后刷防锈漆两道,调和漆两道.      7.空调冷水管及凝结水管除与风机盘管相连接的支管采用橡塑保温材料外,均采用30mm厚岩棉保温材料.      8.管道安装前,必须进行内外部的去污除锈工作,系统安装完后必须认真清 真清洗后方可进行水压试验,试验压力为0.75MPa.      9.风机盘管,新风和空调机组和冷水机组的安装与调试必须按厂家说明书上有关规定执行.      10.水管道,风管及吊挂的风机盘管和排气扇等均吊在各层梁板上,安装时应按其重量和受力情况选用相应的膨胀螺栓进行固定.      11.其它未述事宜均按和并结合91SB1.91SB6进行施工.

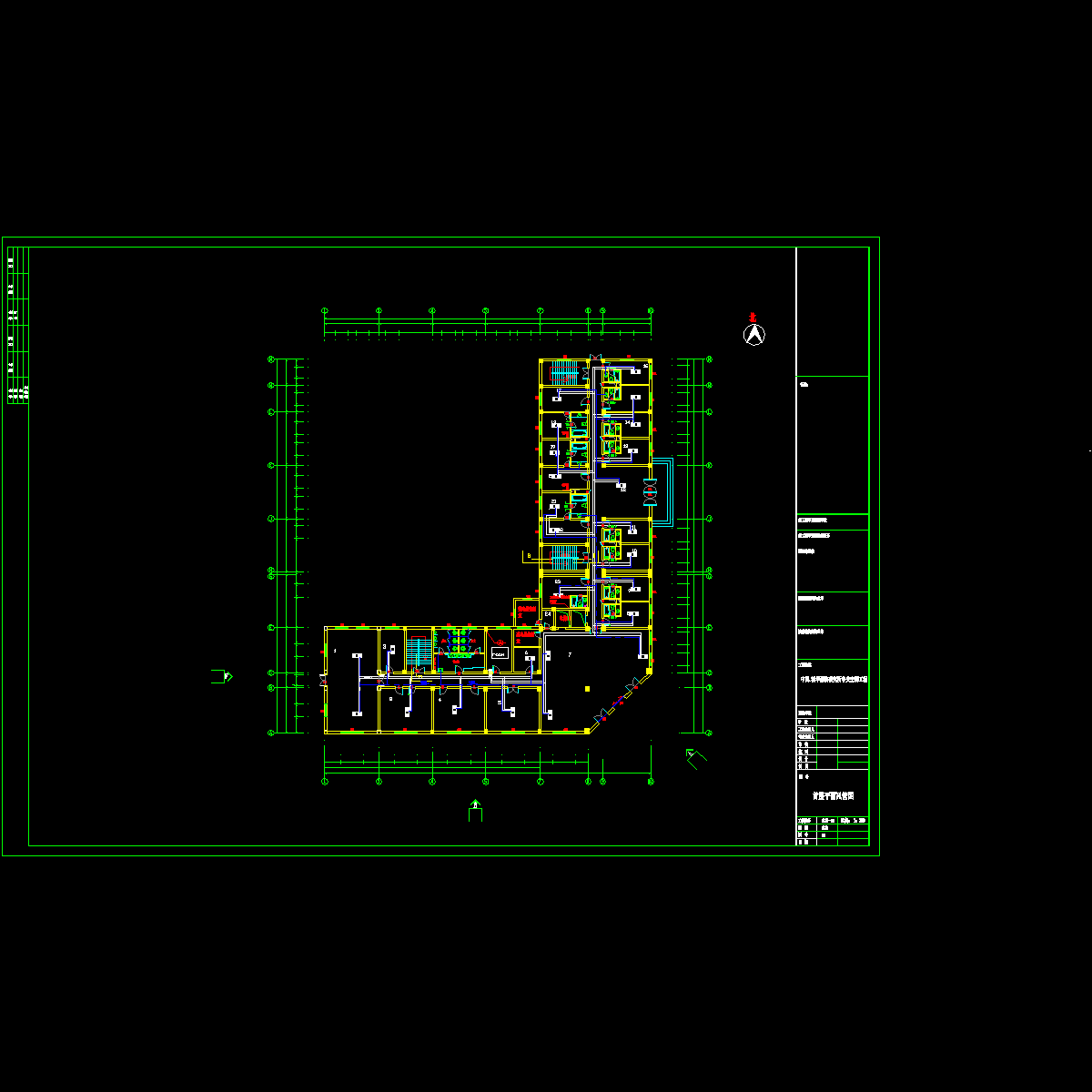

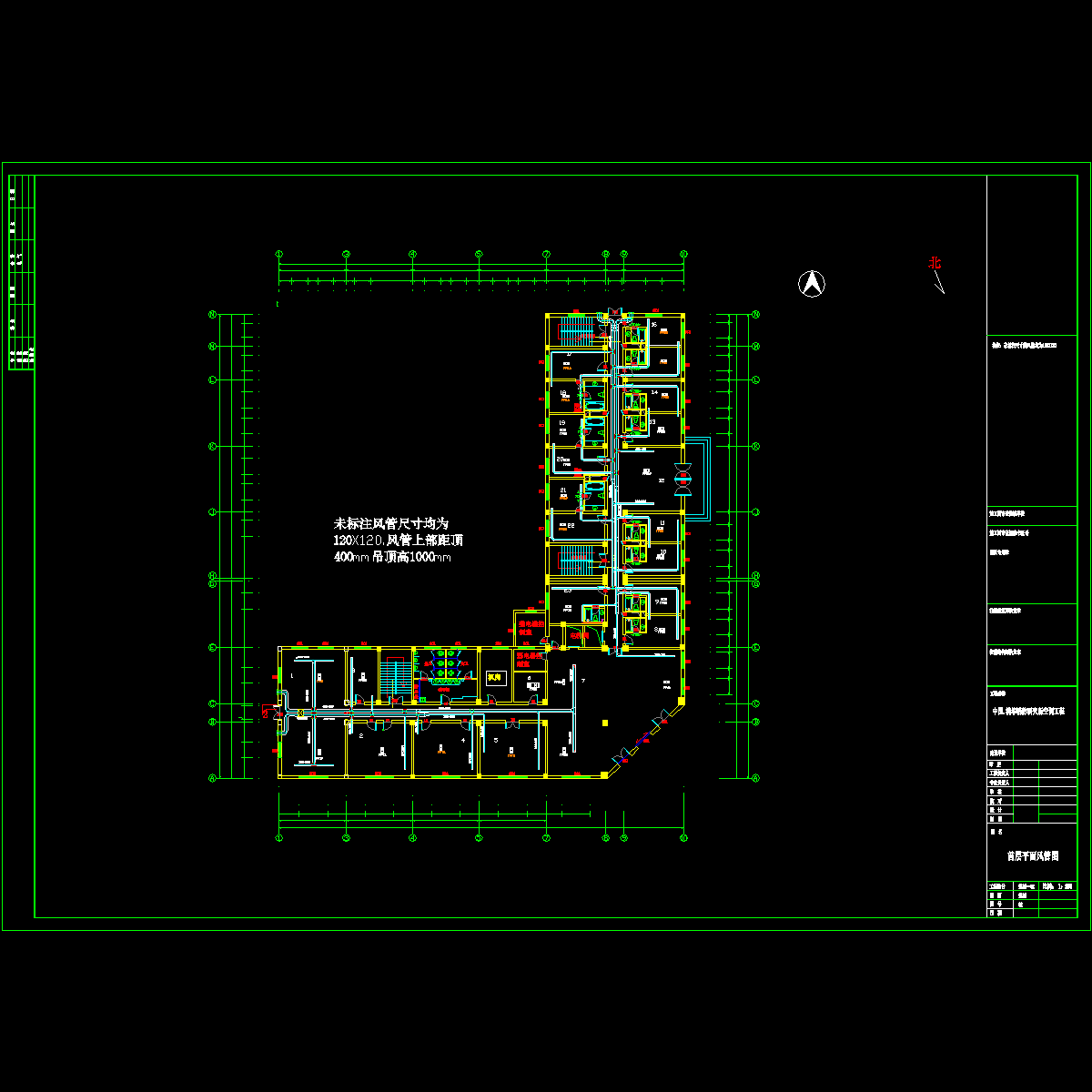

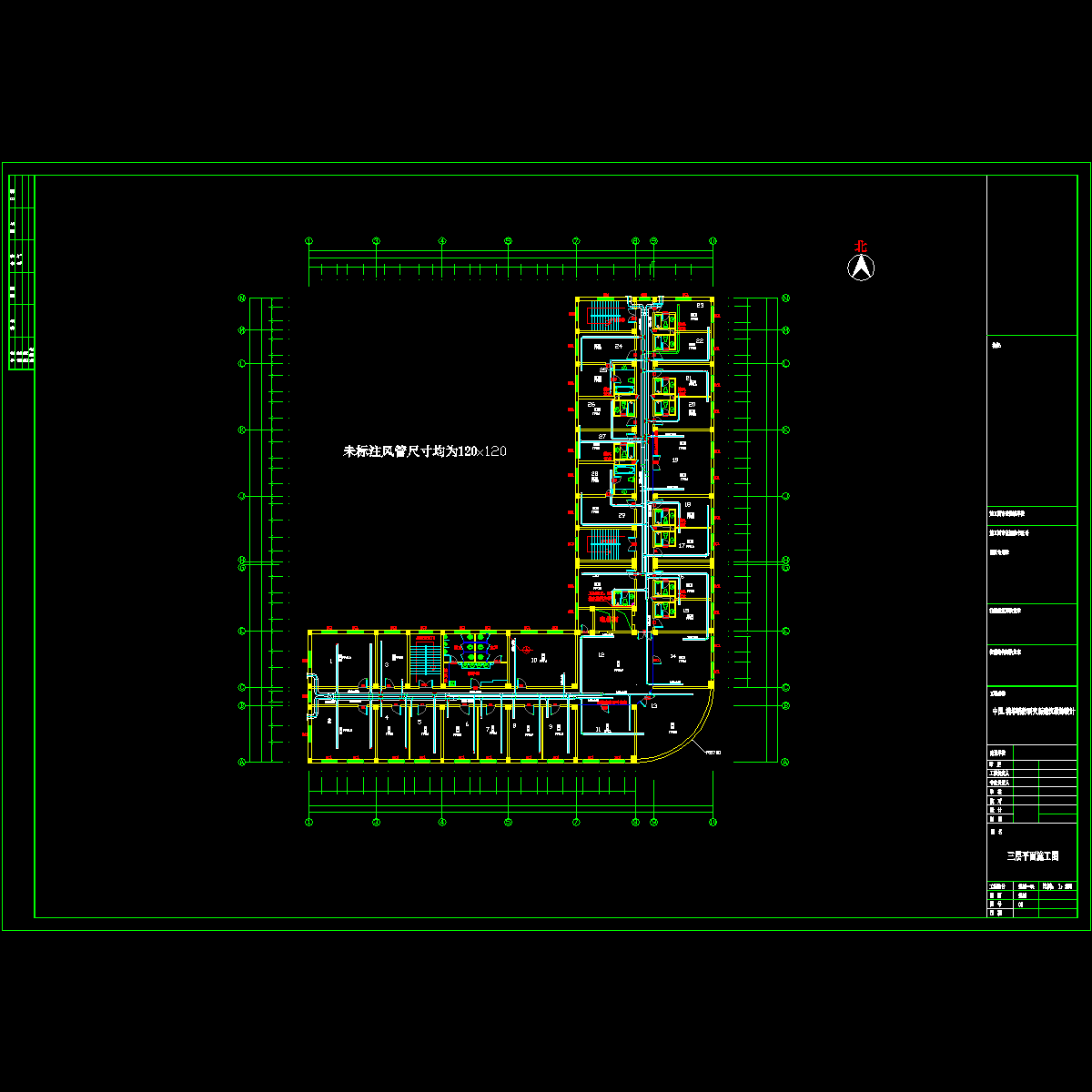

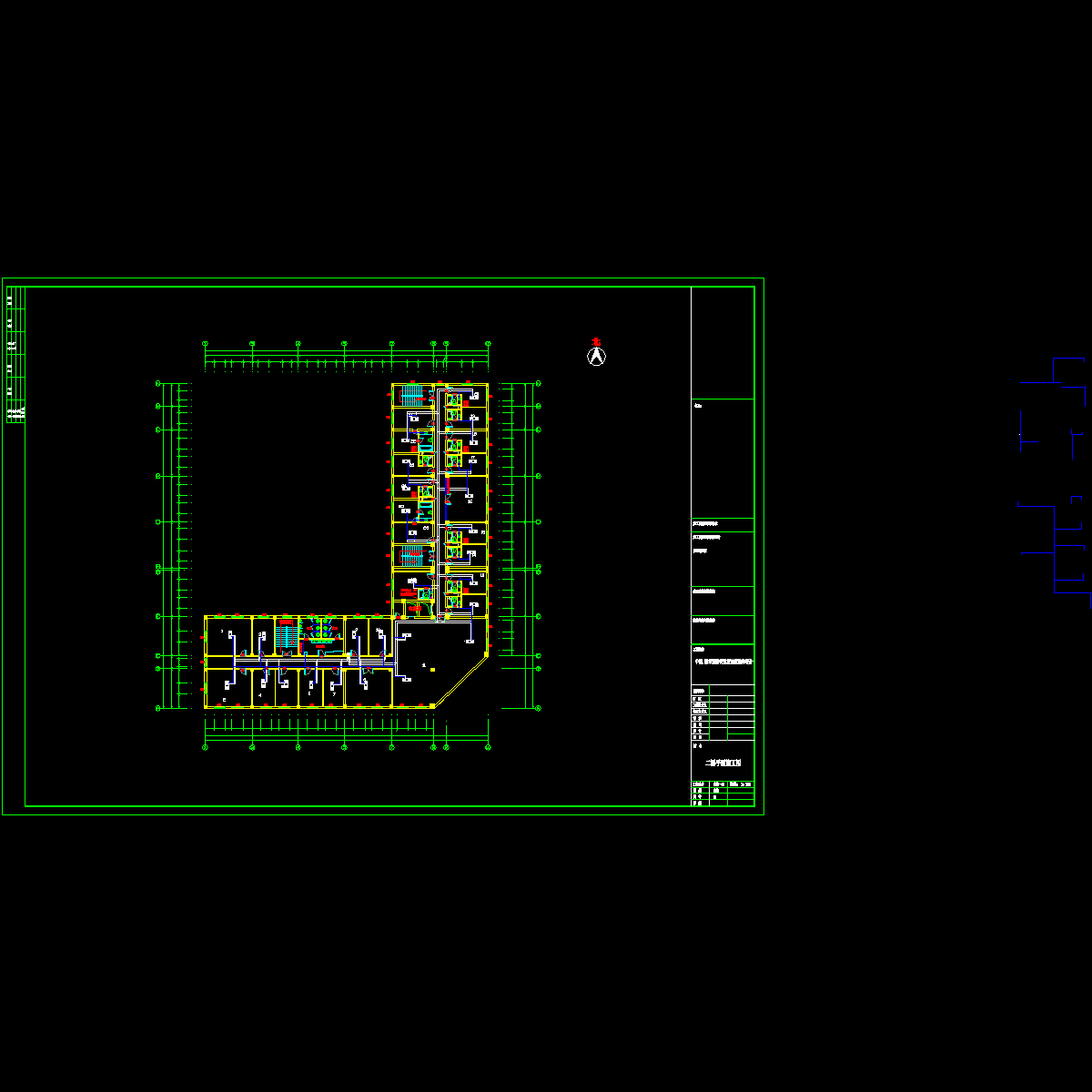

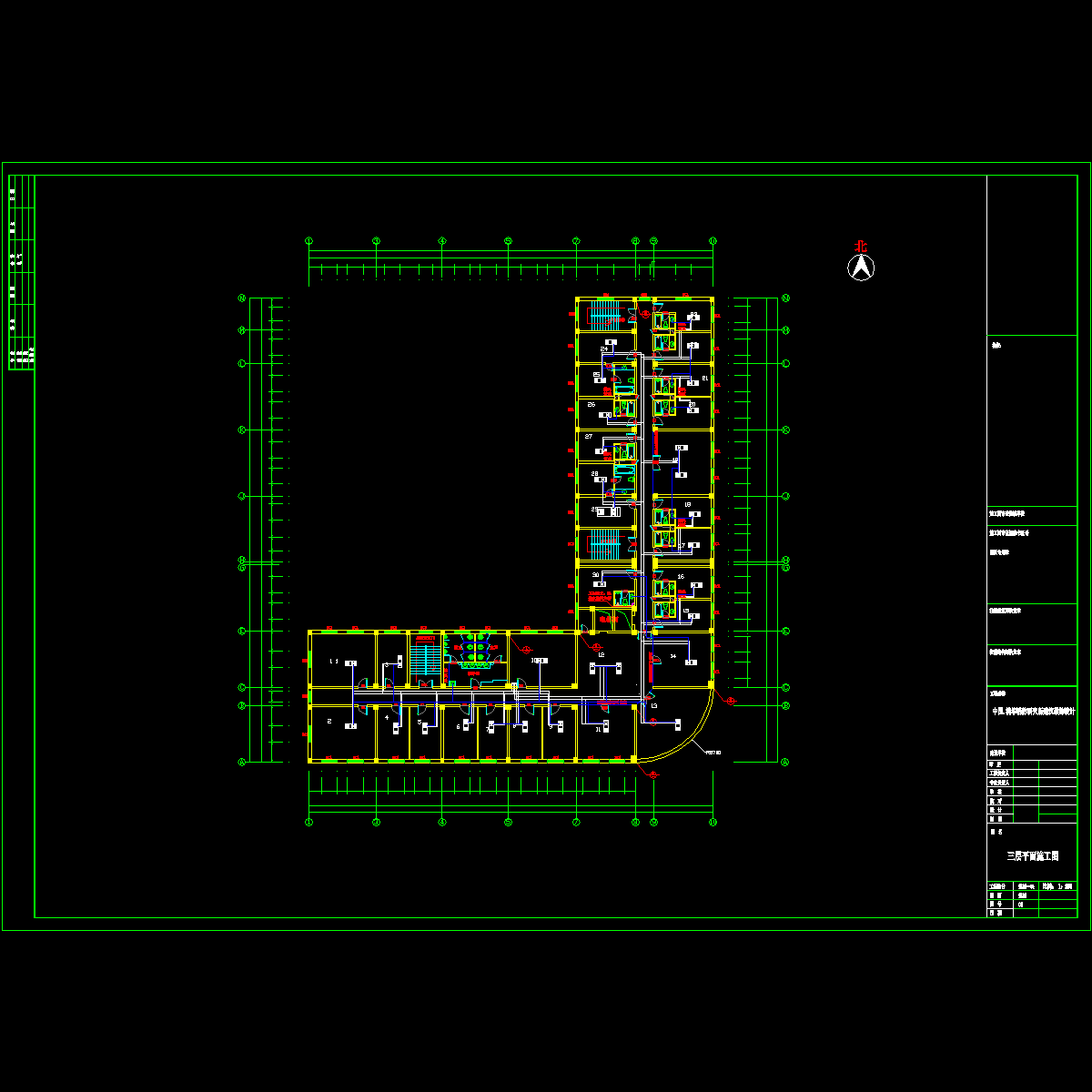

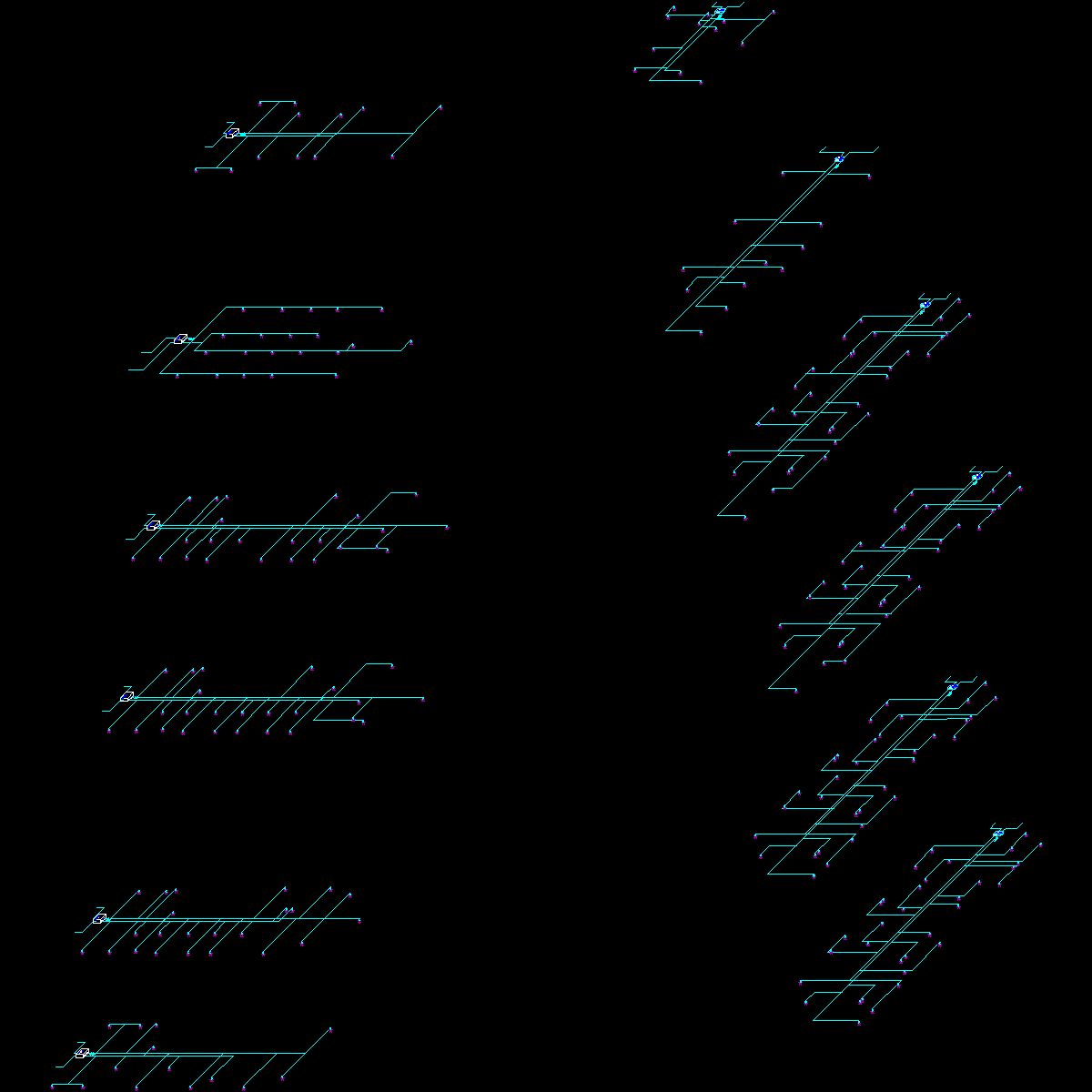

(总)风管系统图.dwg
(总)风管系统图.dwg
一层水管图.dwg
一层水管图.dwg
一层风管图.dwg
一层风管图.dwg
三层水管图.dwg
三层水管图.dwg
三层风管图.dwg
三层风管图.dwg
二层水管图.dwg
二层水管图.dwg
二层风管图.dwg
二层风管图.dwg
五层水管图.dwg
五层水管图.dwg
五层风管图.dwg
五层风管图.dwg
六层水管图.dwg
六层水管图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ec2211ew1ce0cs1w.rar

4.04 MB

下载  售价: 100 积分    赚积分
