特大型桥梁施工方案设计CAD图纸(变截面连续箱梁)(dwg)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某特大型桥梁施工方案图：主墩承台散热管布置图.墩帽施工方案图预制场布置平面图.预制场布置立面图.主箱梁0、1号块托架施工方案图.斜拉吊带挂篮施工方案图.边跨现浇支架图.跨变截面连续箱梁合拢方案图.满膛式支架布置图.

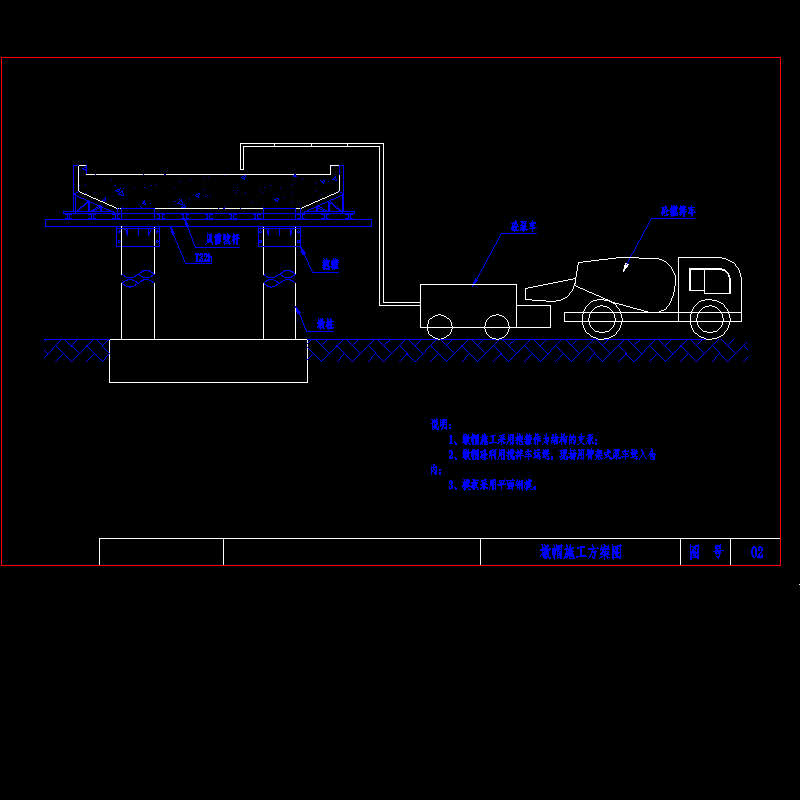

02墩帽施工方案图.dwg

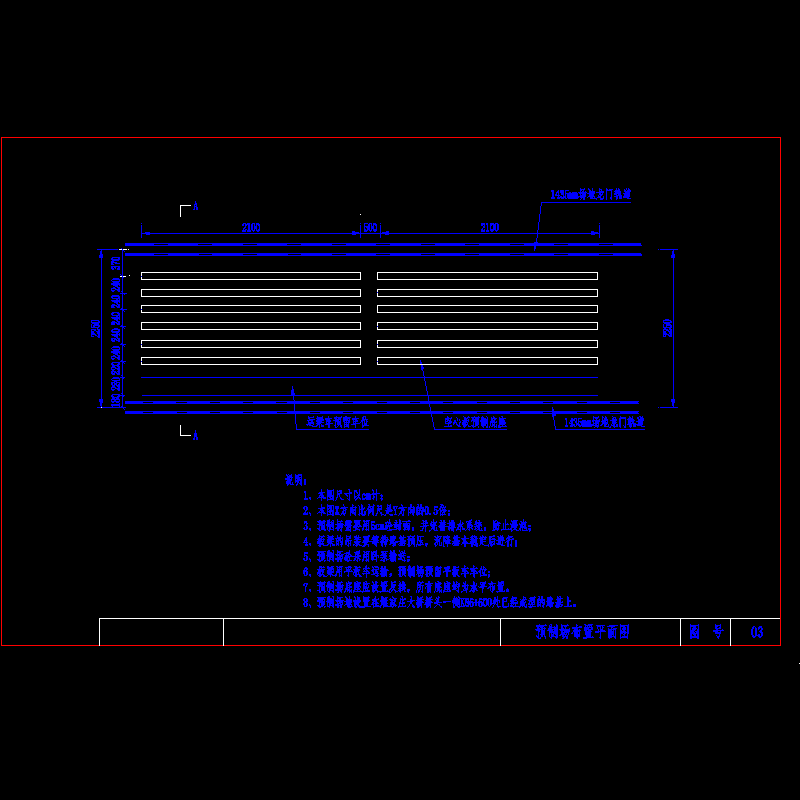

03预制场布置平面图.dwg

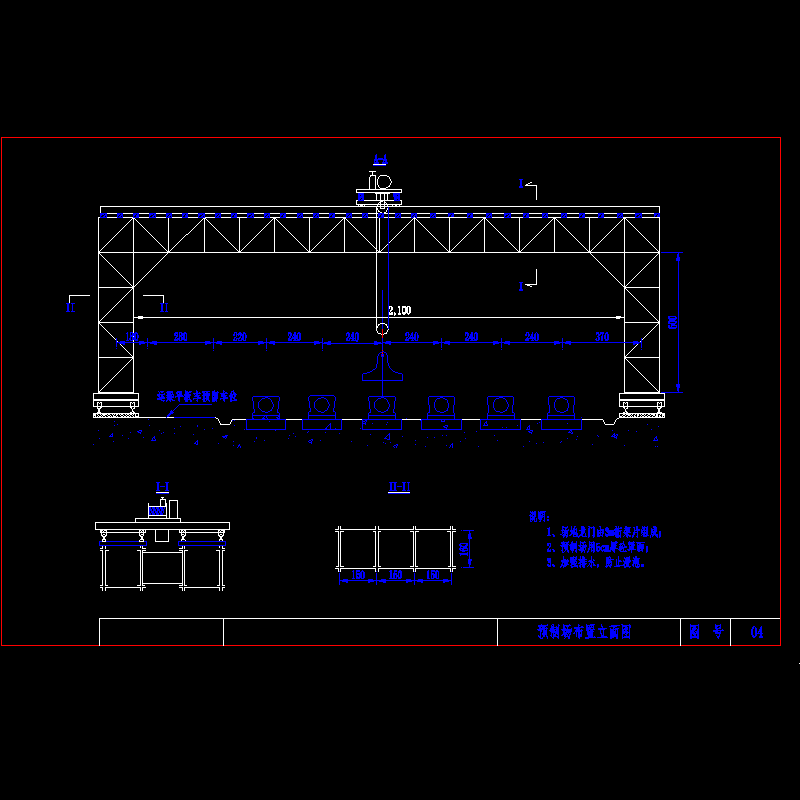

04预制场布置立面图.dwg

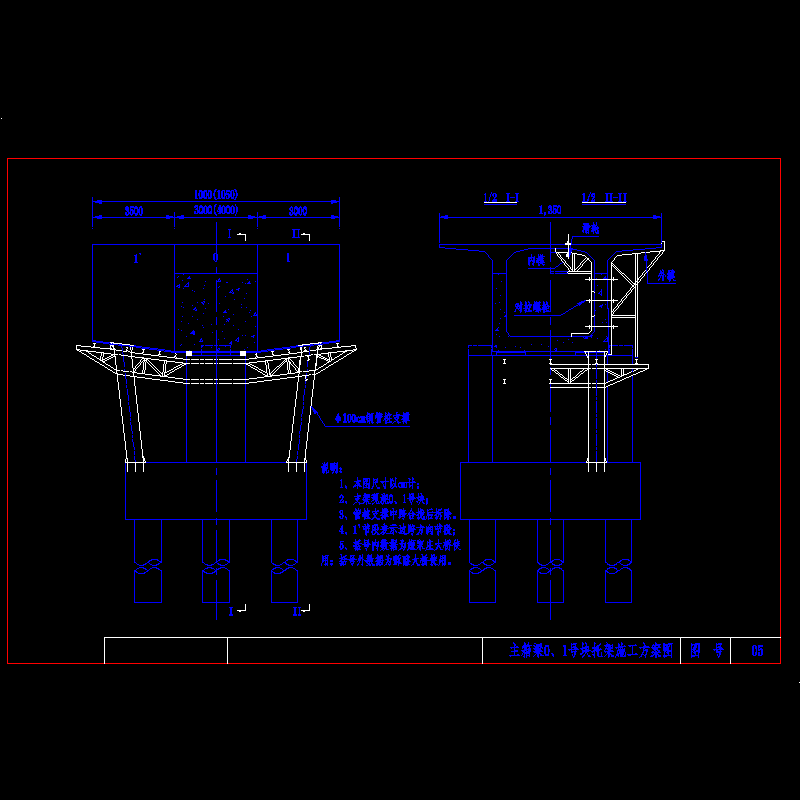

05主箱梁0、1号块托架施工方案图.dwg

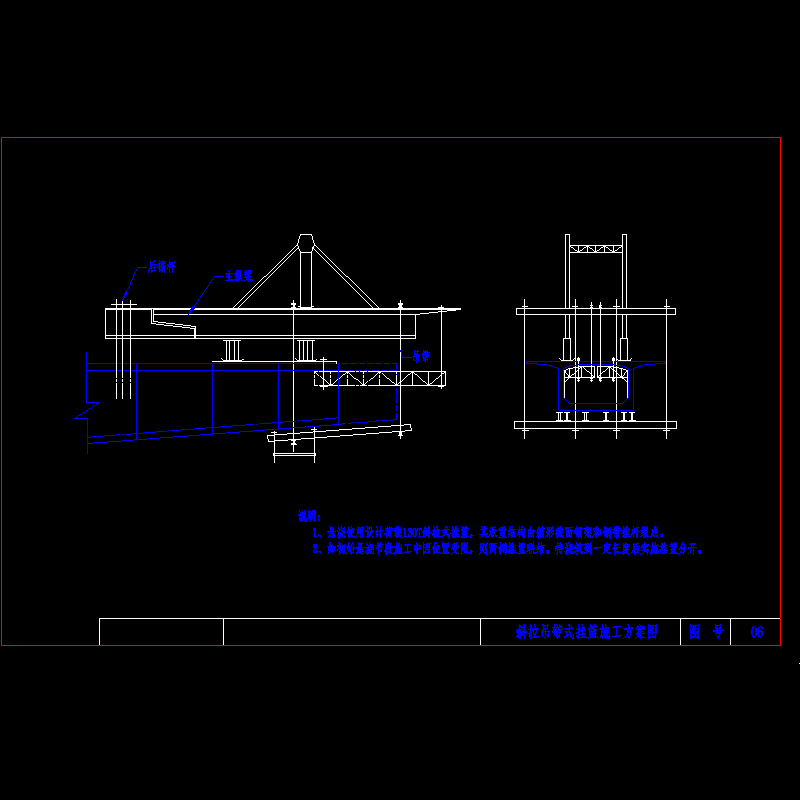

06斜拉吊带挂篮施工方案图.dwg

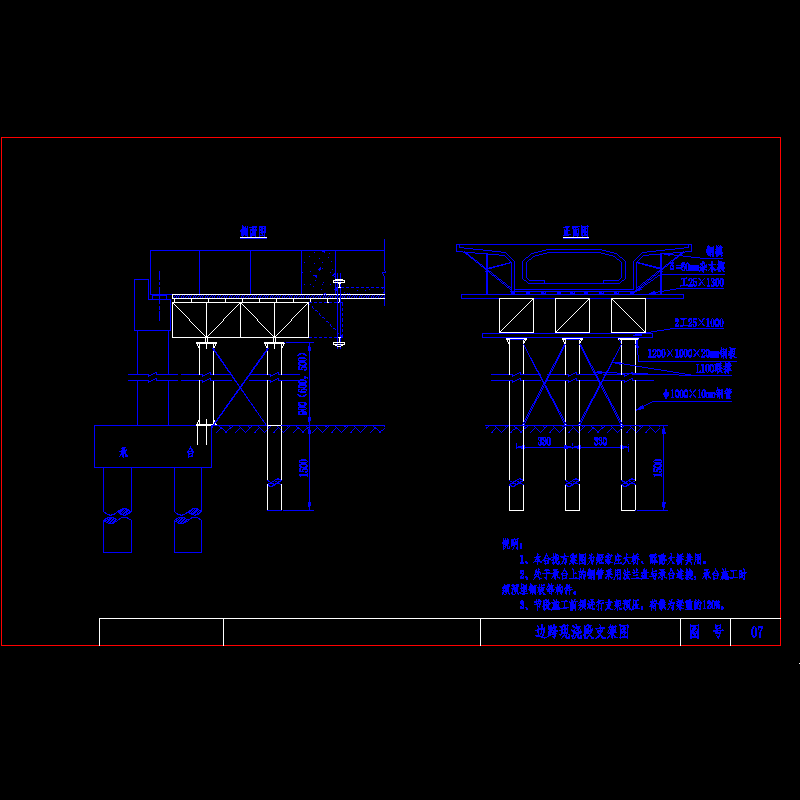

07边跨现浇支架图.dwg

08跨变截面连续箱梁合拢方案图.dwg

09满膛式支架布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
