变高度预应力连续箱梁桥CAD施工大样图140张(桩基础).dwg

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 设计荷载：公路一I级 设计时速：80km/h 　　设计安全等级：一级 桥面全宽：11.25m 　　设计洪水频率：1/100 震动峰值加速度：0.05g 　　箱梁横断面：单箱单室形式 箱梁底宽5.75m 　　悬臂长：2.75m 顶板宽：11.25m 　　主桥上部结构采用(34 56 34)m变高度预应力砼连续箱梁，斜、弯桥正做，主墩下部结构采用5.75 X 1.8m直立式墩，4根Φ1.5m钻孔灌注桩基础。主桥采用悬臂浇筑法施工。两侧引桥上部结构采用20m后张法预应力砼先简支后连续空心板，预制梁高0．95m，横桥向由8块板组成。下部结构桥墩采用柱径Φ1.3m双柱式墩，Φ1.5m钻孔灌注桩羲砌；桥台采用肋板式台，Φ1.2m钻孔灌注桩基础。引桥采用预制吊装施工。SA级F型墙式护栏，护栏宽50cm。 　　 　　桥位平面图、全桥工程数量表、桥位工程地质纵断面图1张、桥型布置图3张、防撞护栏钢筋构造图3张、搭板一般构造图2张、桥台锥坡防护踏步构造图、引桥边跨边板中板普通钢筋构造图4张、引桥墩台梁板平面布置图2、引桥墩台特征点标高、引桥空心板板端加强钢筋构造图、引桥空心板封锚端钢筋构造图、引桥空心板铰缝钢筋构造图、引桥空心板锚下钢筋构造图、引桥空心板现浇连续段钢筋构造图、引桥空心板一般构造图2、引桥空心板预应力钢束构造图4、引桥桥墩防震挡块及支座垫石构造图6、引桥桥墩盖梁钢筋构造图、引桥桥墩立柱及基桩材料数量2、引桥桥墩立柱及基桩钢筋构造、引桥桥墩一般构造图、引桥桥面现浇层钢筋构造图2、引桥桥台背墙牛腿钢筋构造图、引桥桥台耳墙钢筋构造图、引桥桥台承台钢筋构造图、引桥桥台承台系梁钢筋构造图、引桥桥台盖梁钢筋构造图、引桥桥台基桩钢筋构造图、引桥桥台肋板钢筋图2、引桥桥台一般构造、引桥上部构造横断面、引桥施工程序示意图、引桥泄水管构造图、引桥一孔上部构造主要材料数量表、引桥支座构造图、引桥支座预埋件构造图、引桥中跨边板普通钢筋构造图2、引桥中跨中板普通钢筋构造图2、桩位坐标表 　　…… 　　主梁一般构造图3、主桥箱梁施工流程图、主桥箱梁控制点高程表、箱梁临时支撑构造图、纵向刚束布置图2、主桥箱梁纵向刚束断面布置图2、主桥纵向刚束大样图,数量表15、主桥箱梁预应力钢束定位及加强钢筋示意图、主桥箱梁悬浇束锚固槽口及锚下钢筋构造图、主桥箱梁齿板一般构造图、主桥箱梁齿板钢筋构造图2、主桥箱梁锚下钢筋及封锚钢筋构造图、0#块钢筋构造图2、1#~7#节段钢筋构造图7、中横梁钢筋构造图2、边跨现浇段钢筋构造图2、主桥箱梁端横隔板钢筋构造图、主桥箱梁中跨合拢段钢筋构造图、主桥箱梁边跨合拢段钢筋构造图、主桥箱梁中横隔板钢筋构造图、主桥箱梁合拢段劲性骨架构造图2、主桥箱梁梁端托梁钢筋构造图、主桥箱梁梁底预埋钢板构造图、主桥箱梁桥面现浇层钢筋布置图、FSS80型伸缩缝预埋件构造图、FSS160型伸缩缝预埋件构造图、过渡墩挡块、垫石钢筋构造图、旧桥加固设计图3、全桥支座布置图、主桥过渡墩墩柱钢筋构造图2、主桥过渡墩盖梁钢筋构造图、主桥过渡墩一般构造图、主桥过渡墩桩基系梁钢筋构造图2、主桥竖向泄水管构造图、主桥支座构造图2、主桥主墩承台钢筋构造图2、主桥主墩垫石钢筋构造图、主桥主墩身钢筋构造图2、主桥主墩一般构造图、主桥主墩桩基钢筋构造图 　　…… 　　共计140张，编制于2010年 主桥箱梁竖向预应力布置图（二） 主桥过渡墩盖梁钢筋构造图（一） 防撞护栏钢筋构造图（二） I梁粘贴钢板和碳纤维加固设计图 FSS160型伸缩缝预埋件构造图 节段钢筋构造图 引桥泄水管构造图

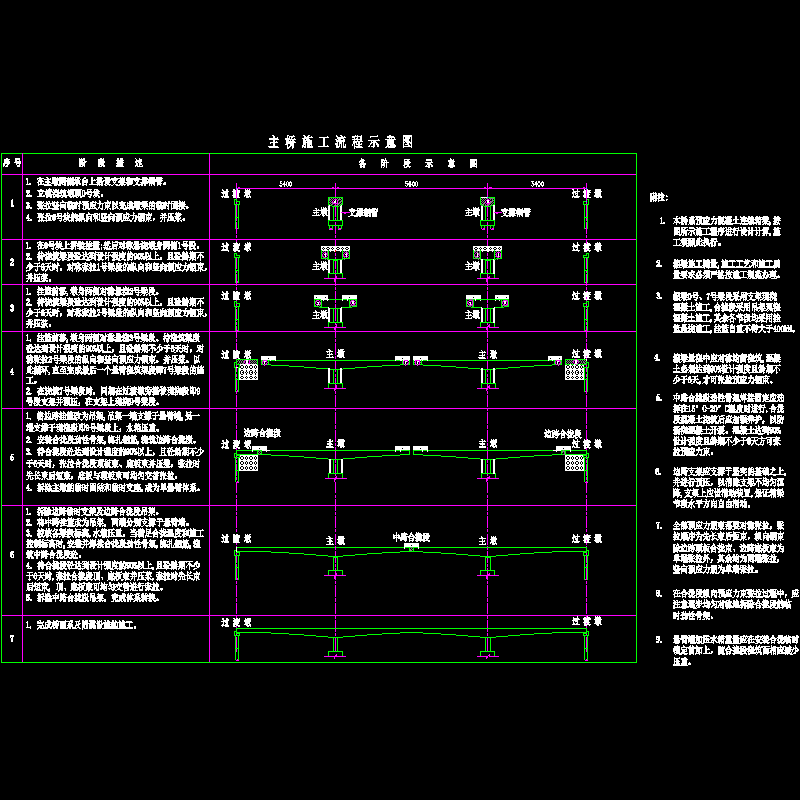

02 主桥箱梁施工流程图.dwg

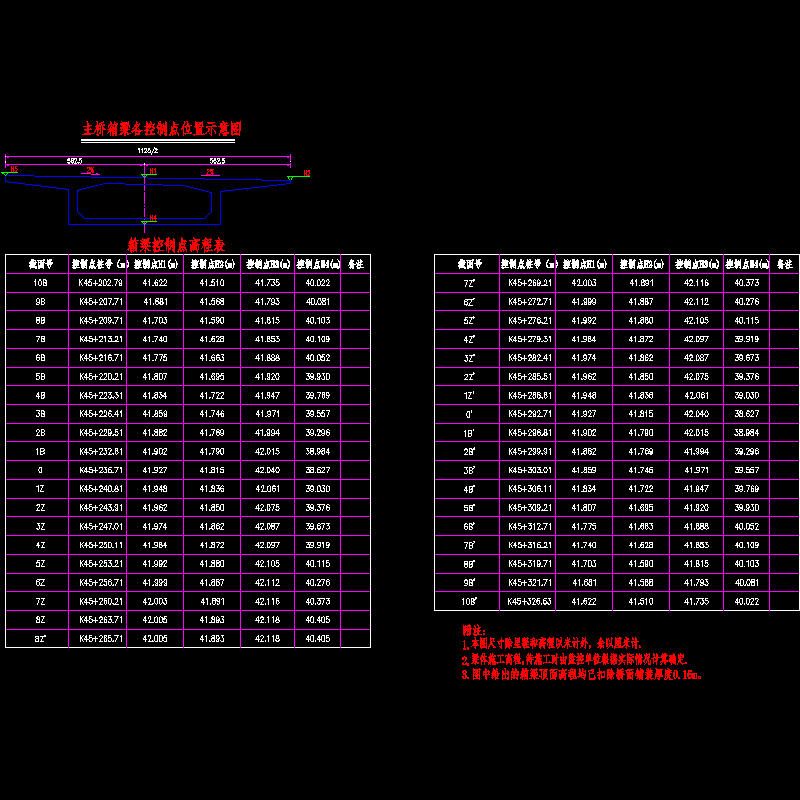

03 主桥箱梁控制点高程表.dwg

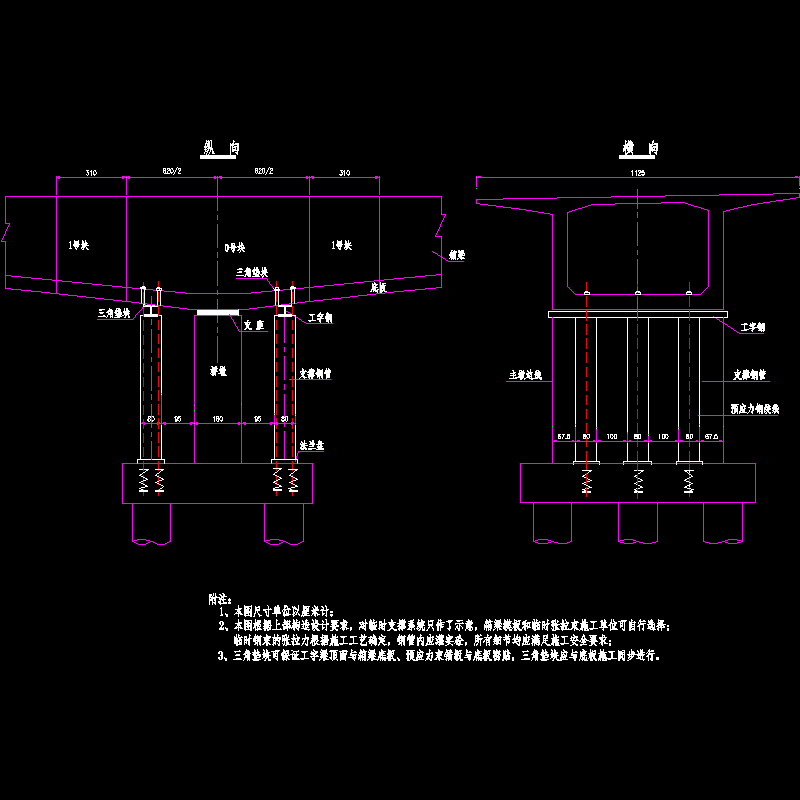

04 箱梁临时支撑构造图.dwg

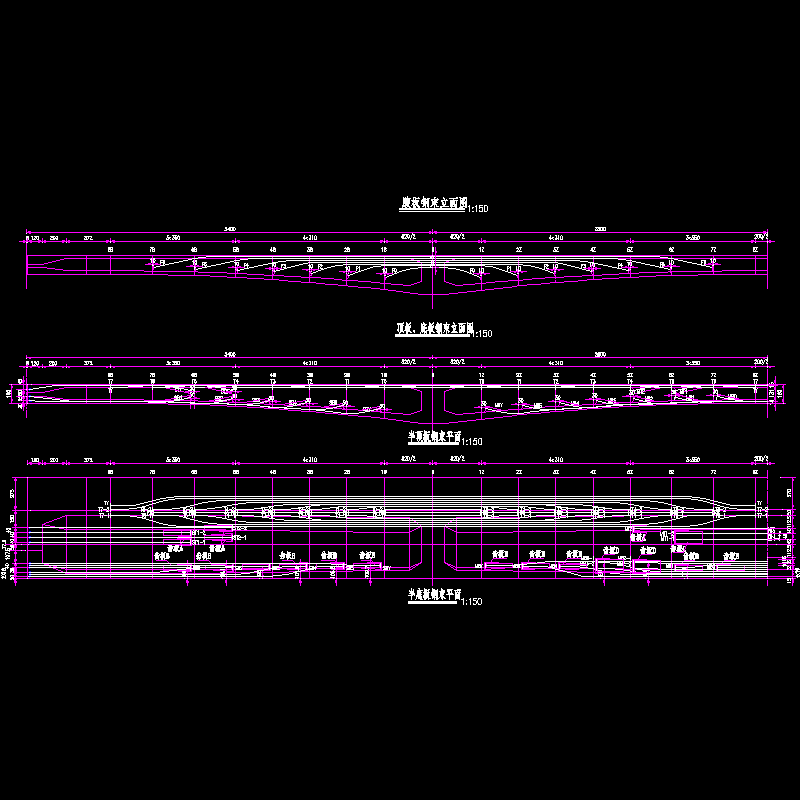

05 纵向刚束布置图.dwg

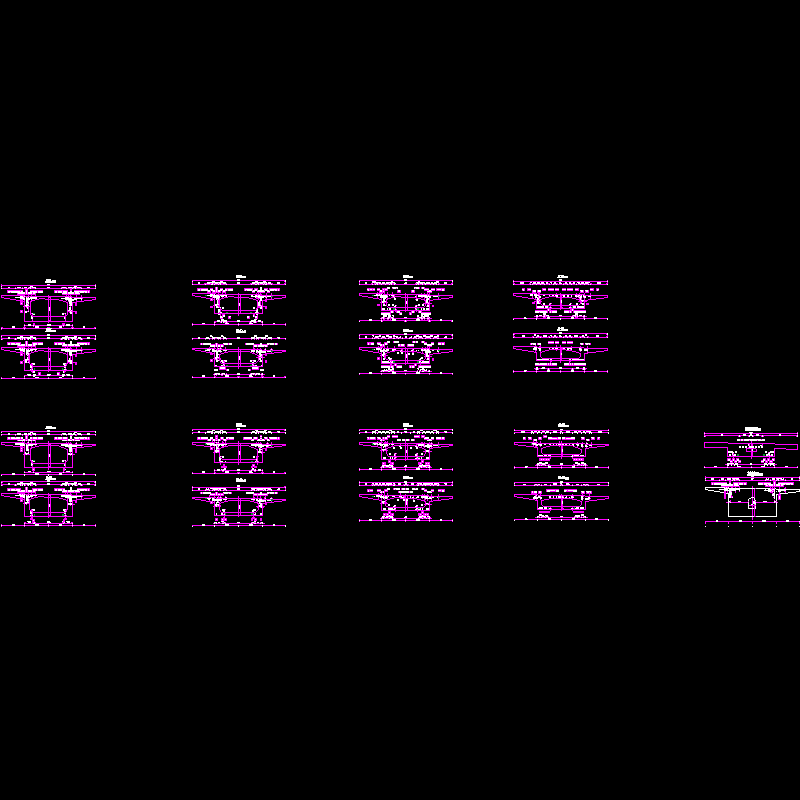

06 主桥箱梁纵向刚束断面布置图.dwg

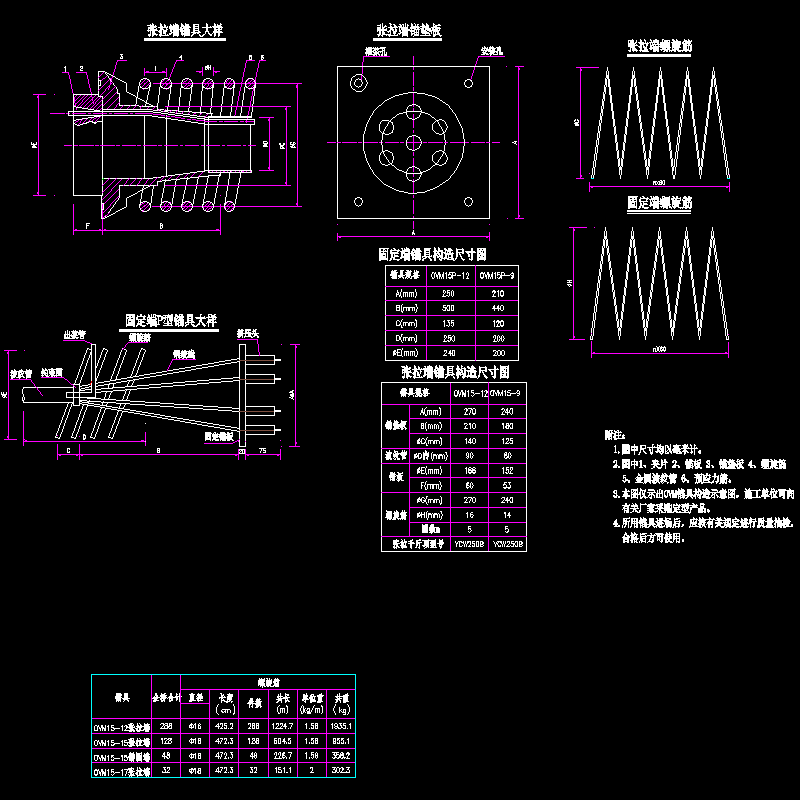

11 梁纵向预应力钢束锚具构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
