[CAD图]跨河大桥桥墩盖梁施工方案附盖梁托架计算书（钢管桩）(变截面连续箱梁)(dwg)

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

编制依据：《公路桥涵施工技术规范》（JTG/T F50-2011） 　　桥梁建筑结构形式：桥梁全长349米。本桥共分为两联，桥跨组成为 （30 52.5 85 52.5）米 (4×30)米；其中第一联为主桥。上部结构均采用30 52.5 85 52.5米的预应力混凝土变截面连续箱梁，第二联为引桥，上部结构采用4×30米的预应力混凝土等截面连续箱梁。桥位处分布的地层主要为耕土、第四系冲洪积成因（Q4al pl）的粉质粘土、粉土、卵石，下伏基岩为板溪群拱洞组（Ptbg）千枚岩、分别为全风化、强风化、中风化型千枚岩。 　　盖梁由双方形墩支撑，盖梁采用C40砼，尺寸为：12.85m×2.963m×2.75m，外挑长度为1.825m，盖梁设计C40砼用量为83.41m3，钢筋用量为13983.8kg。盖梁施工分为两次浇筑，第一次先浇筑到整个盖梁2米高的位置。打钢管桩搭设型钢托架平台来作为盖梁的托架及施工平台。 　　…… 　　盖梁托架计算采用MIDAS软件进行，采用空间梁单元模拟托架横梁、纵梁、钢管桩，各杆件控制应力按其名义抗压强度如下：即σ＝145 MPa。 　　…… 　　共计23页，

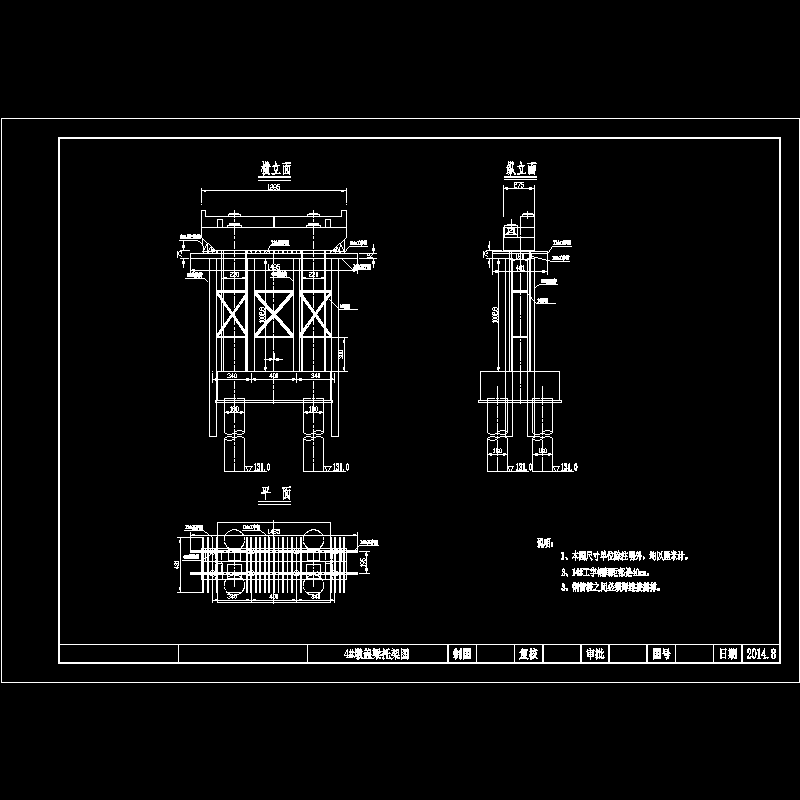

第 1 张图
