位置：湖南
-
设计年代：近代
-
使用性：公路桥
-
跨径大小和多跨总长：60,100,25.7,23.5m
-
承重构件受力情况：梁桥
-
使用年限：永久性桥
-
材料类型：预应力桥
附件详情
-
设计说明
-

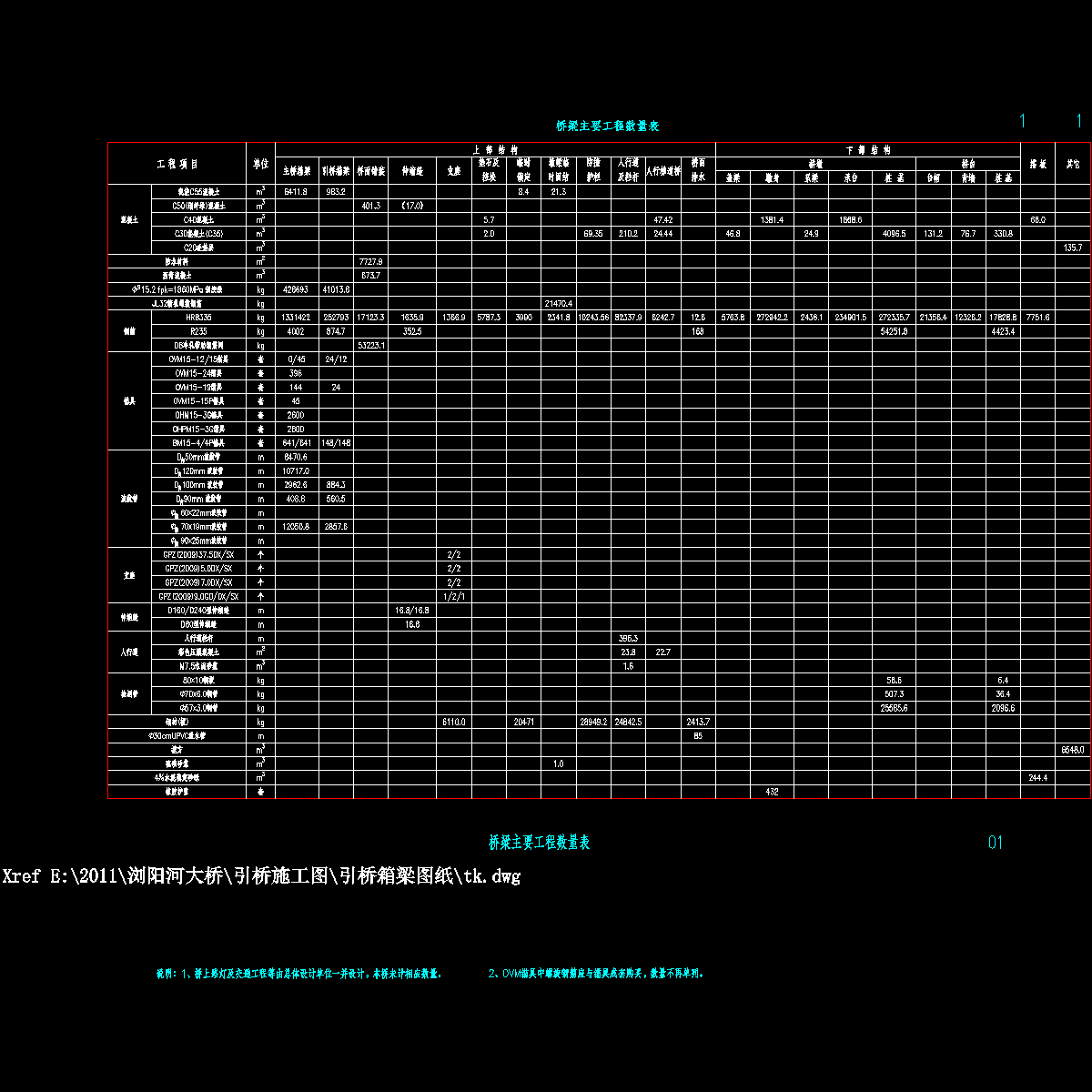

桥梁主要工程数量表
-
桥位平面图
-

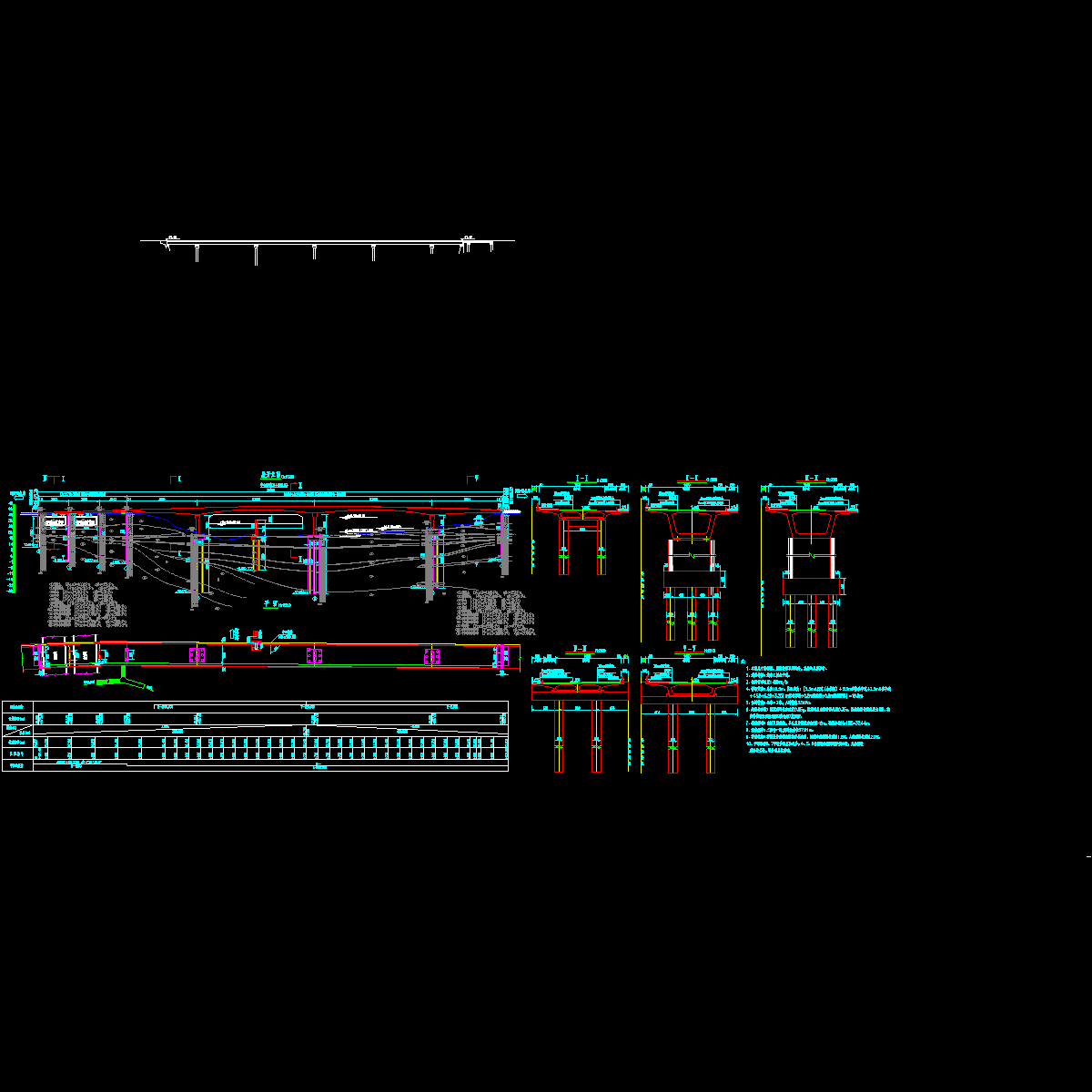

桥型布置图
-
引桥箱梁一般构造图
-

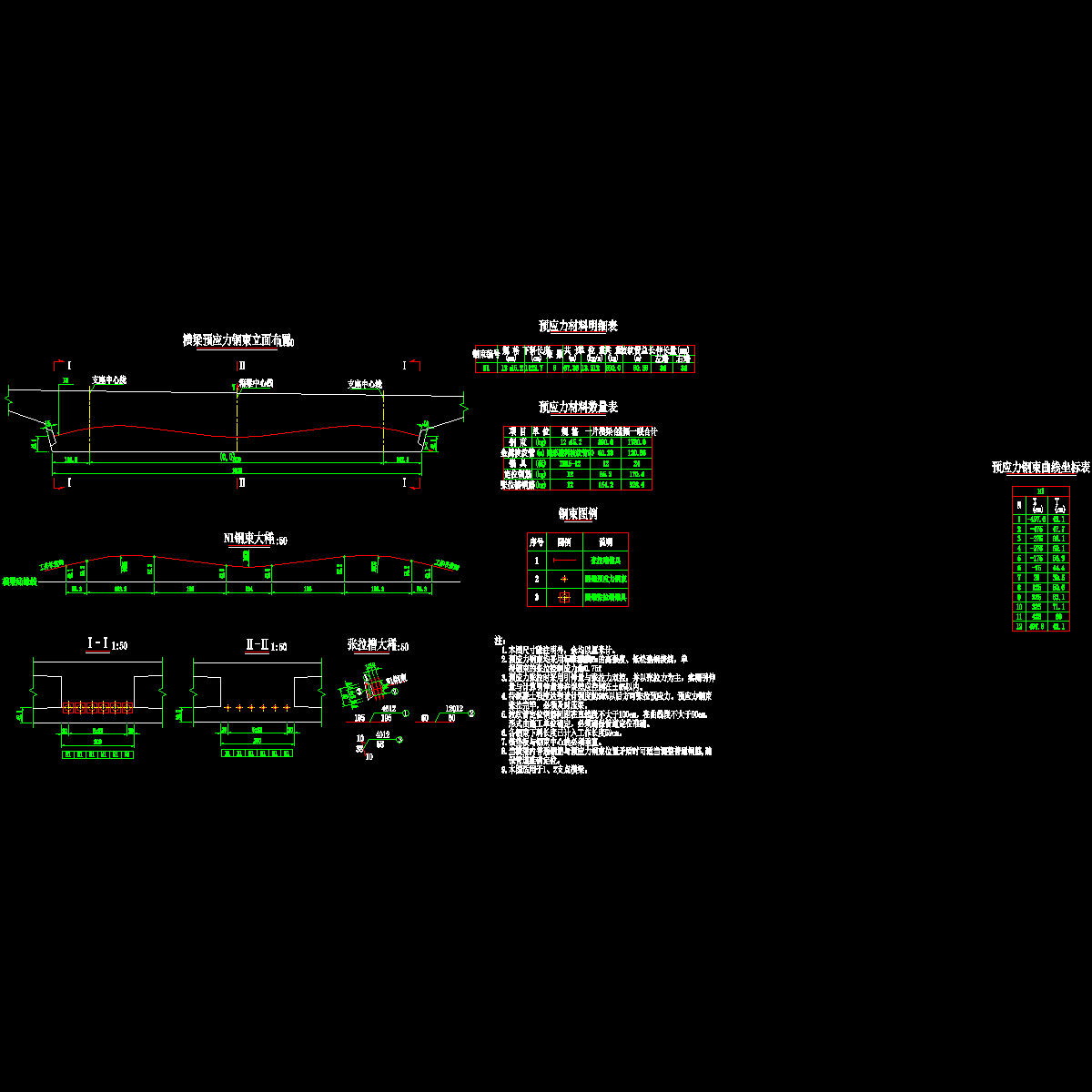

引桥箱梁纵向预应力钢束构造图
-
引桥箱梁横向预应力钢束构造图
-
引桥箱梁中横梁预应力钢束构造图
-
引桥箱梁普通钢筋构造图
-

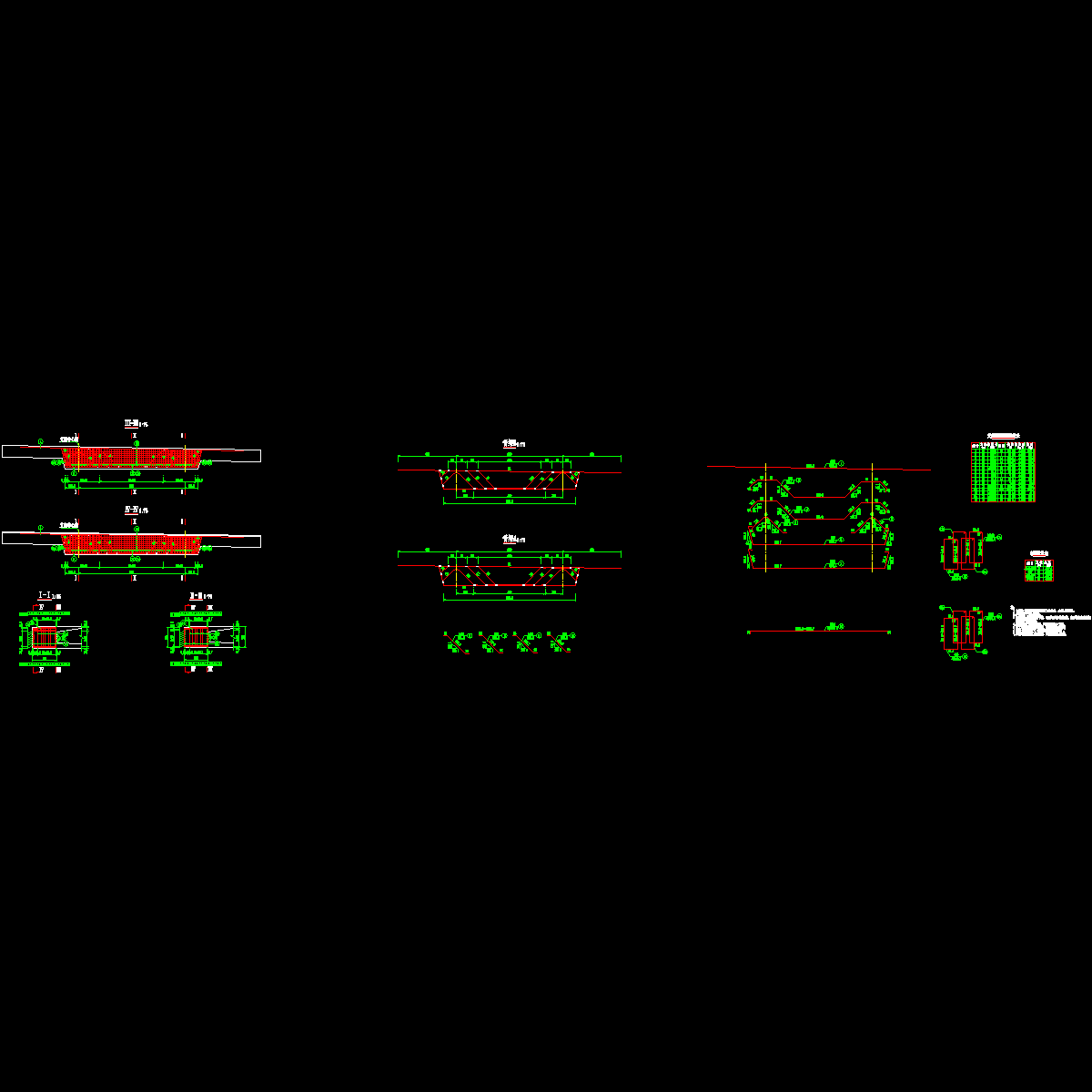

引桥箱梁端横梁钢筋构造图（一）
-

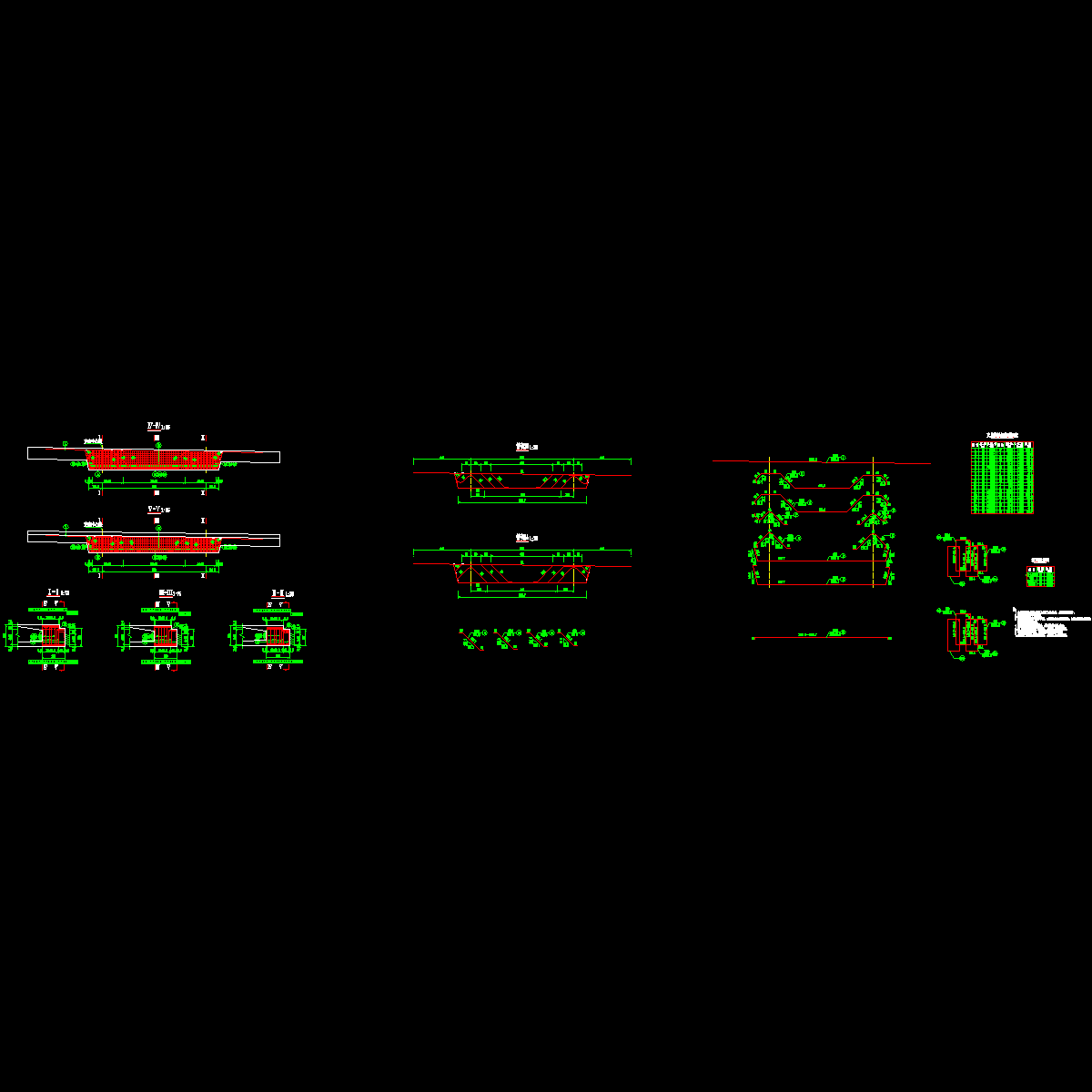

引桥箱梁端横梁钢筋构造图（二）
-
引桥箱梁中横梁钢筋构造图
-
引桥箱梁跨中横隔板钢筋构造图
-
引桥箱梁梁端悬臂加厚段钢筋构造图
-
引桥箱梁锚下加强、预应力束定位钢筋及拉筋布置图
-
主桥箱梁一般构造图
-
主桥箱梁纵向预应力钢束总体布置图
-
主桥箱梁纵向预应力钢束大样图
-
主桥箱梁纵向预应力钢束明细表
-
主桥箱梁纵向预应力钢束横断面布置图
-
主桥箱梁中横梁预应力钢束构造图
-
主桥箱梁竖向预应力钢束构造图
-
主桥箱梁横向预应力钢束构造图
-
主桥箱梁0#段普通钢筋构造图
-
主桥箱梁1、1＇#段普通钢筋构造图
-
主桥箱梁2、2＇#段普通钢筋构造图
-
主桥箱梁3、3＇#段普通钢筋构造图
-
主桥箱梁4、4＇#段普通钢筋构造图
-
主桥箱梁5、5＇#段普通钢筋构造图
-
主桥箱梁6、6＇#段普通钢筋构造图
-
主桥箱梁7、7＇#段普通钢筋构造图
-
主桥箱梁8、8＇#段普通钢筋构造图
-
主桥箱梁9、9＇#段普通钢筋构造图
-
主桥箱梁10、10＇#段普通钢筋构造图
-
主桥箱梁11、11＇#段普通钢筋构造图
-
主桥箱梁12、12＇#段普通钢筋构造图
-
主桥箱梁合龙段普通钢筋构造图
-
主桥箱梁边跨现浇段普通钢筋构造图
-
主桥箱梁端横梁普通钢筋构造图
-
主桥箱梁中横梁普通钢筋构造图
-
主桥箱梁跨中横隔板普通钢筋构造图
-
主桥箱梁梁端悬臂加厚段钢筋构造图
-
主桥箱梁齿板一般构造图
-
主桥箱梁齿板普通钢筋构造图
-
主桥箱梁槽口一般构造图
-
主桥箱梁槽口封锚钢筋图
-
主桥箱梁锚下加强、预应力束定位钢筋及防崩钢筋构造图
-
主桥箱梁合龙段临时锁定结构图
-
箱梁施工流程示意图
-
主桥箱梁纵向预应力钢束张拉阶段顺序表
-
桩位坐标图
-
0＃桥台一般构造图
-
7＃桥台一般构造图
-
桥台盖梁钢筋构造图
-
桥台背墙钢筋构造图
-
桥台桩基础钢筋构造图
-
1、2＃桥墩一般构造图
-
3＃桥墩一般构造图
-
4、6＃桥墩一般构造图
-
5＃桥墩一般构造图
-
1、2＃桥墩墩身、桩基钢筋构造图
-
1、2＃桥墩系梁钢筋构造图
-
3＃桥墩、桩基钢筋构造图
-
3＃桥墩盖梁钢筋构造图
-
4、6＃桥墩墩身钢筋构造图
-
5＃桥墩墩身钢筋构造图
-
4、5、6＃桥墩承台钢筋构造图
-
4、5、6＃桥墩桩基钢筋构造图
-
防撞墩一般构造图
-
防撞墩墩身钢筋构造图
-
防撞墩承台钢筋构造图
-
防撞墩桩基钢筋构造图
-
支座垫石及挡块钢筋构造图
-
主桥箱梁墩梁临时固结构造图
-
桥面铺装及现浇调平层钢筋构造图
-
人行道板及支墩构造图
-
人行栏杆一般构造图
-
锚具一般构造图
-
桥面排水构造图
-
支座平面布置示意图
-
支座构造图
-
D80型伸缩缝一般构造图
-
D160型伸缩缝一般构造图
-
D240型伸缩缝一般构造图
-
桥台搭板一般构造图
-
桥台搭板钢筋构造图
-
桩基超声波检测管布置图
-
人行楼梯一般构造图
-
人行梯道梁钢筋构造图
-
人行梯道桥墩及桩基钢筋图
-
人行梯道枕梁钢筋图
-
人行梯道栏杆设计图
-
防撞护栏钢筋构造图
-
工程地质平面图
-
工程地质纵断面图
附件详情
设计依据：《公路桥涵施工技术规范》（JTG/T F50-近代）
大桥城市Ⅰ级主干道标准设计，计算行车速度60km/h，路幅宽大桥南标准段21.5m，大桥北标准段19.5m。拟建大桥桥梁宽19.5m，全桥长396.3m。拟建桥梁主桥采用（60＋100＋100＋60）m变截面预应力混凝土刚构-连续梁，引桥采用（25.7＋25.7＋23.5）m等截面连续箱梁。桥梁宽度：总宽19.5m，其组成为： 0.5m防撞护栏＋0.5m路缘带＋（3.25＋3.25＋3.5）m机动车道＋3.5m公交车道＋ 2.5m非机动车道＋2.5m人行道（含栏杆） =19.5m。设计荷载：公路－Ⅰ级，人群荷载3.5kPa。主桥桥墩采用群桩基础，圆端形墩身，引桥桥墩采用柱式墩身，桩基础，桥台采用桩柱式桥台。桥梁设计高程为道路左侧行车道边缘处高程。桥梁车行道横坡采用1.5%单面坡，人行道横坡采用2.0%。主桥采用挂篮悬浇连续箱梁。引桥满堂支架现浇的施工方案。主桥箱梁竖向预应力采用钢绞线二次张拉。主、引桥箱梁采用塑料波纹管、真空辅助压浆工艺，确保压浆质量。箱梁采用单箱单室斜腹板截面；箱梁顶宽19.5m，斜腹板采用1：4倾角，底板在主墩顶宽度为7.95m，在跨中及边跨现浇段为9.60m，箱梁顶板厚30cm，底板从跨中32cm渐变至支点100cm厚。腹板厚度通过直线段两次过渡由70cm～85cm、85cm～100cm。底板顶自跨中至箱梁根部按二次抛物线过渡。桩基采用筑岛围堰方案。箱梁墩顶0号块采用在桥墩和承台托（支）架上立模浇筑施工。施工合龙段时利用悬臂挂篮作为合龙施工平台。
……
主要材料：混凝土C30、C40、C50、C55。设计采用了R235及HRB335两种钢筋。预应力钢绞线采用270级公称直径Φs15.2mm低松驰预应力钢绞线。采用低碳钢（Q235钢），预应力管道采用塑料波纹管，波纹管的真空度应达到并维持在负压0.08MPa。桥面铺装采用10cm沥青砼铺装，即4cm厚细粒式沥青混凝土（AC-13C）＋6cm厚中粒式沥青混凝土（AC-16C），并设置AMP-LM二阶反应型防水粘结层。分别采用D80、D160、D240型模数式伸缩缝。
……
共计211张，设计于近代年
引桥箱梁横向预应力钢束构造图
预应力束定位钢筋及拉筋布置图
主桥箱梁合龙段普通钢筋构造图
主桥箱梁边跨现浇段普通钢筋构造图
主桥箱梁合龙段临时锁定结构图
防撞墩墩身钢筋构造图
桥墩墩身钢筋构造图
人行楼梯一般构造图
主桥箱梁竖向预应力钢束构造图
