45 70 45m变截面连续箱梁桥全套CAD施工图纸（70张）(桩基础).dwg

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

桥梁概况： 　　 1.设计荷载公路－I级；设计洪水频率：1/100；桥位所在地区基本地震烈度：VII度。 　　 2.主桥上部为（45 70 45）m变截面连续箱梁。 　　 3.下部采用实体墩、钻孔灌注桩基础。 　　 4.本桥平面位于直线内，主桥立面位于R=4700m的凸型竖曲线上，两侧引桥接坡均为3.3％。 　　 5.桥面双向横坡（2.0％）由盖梁调整。 　　...... 　　 1.本桥总长为563.74米，引桥部分为20m简支梁，主桥为（45 70 45）m变截面连续箱梁。 　　 2.本桥净宽为12m=（2x1.5m 9m）。 　　...... 　　设计于2005年，共包含CAD设计图70张。

05主桥纵向预应力布置图（二）.dwg

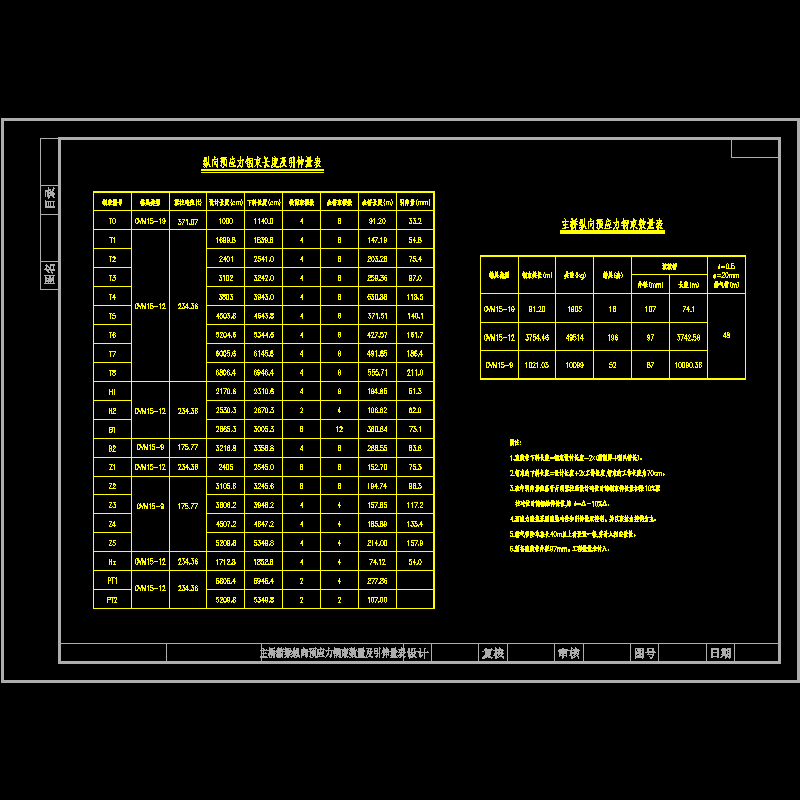

06主桥纵向预应力数量表.dwg

07主桥竖横向预应力图(一).dwg

08主桥竖横向预应力图(二).dwg

09主桥竖横向预应力图(三).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
