[CAD]45m跨径简支钢箱梁人行天桥整体设计图纸（计算书）(桩基础).dwg

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料的天桥为两座，分别设在主线桥梁左右两侧，其具体位置参见桥位平面图。天桥上部结构为一跨简支钢箱梁结构，主梁全长为46.48米，计算跨径为45m。钢箱梁高2～2.0174m，宽3.5m，钢箱梁跨中向上设置5cm的二次抛物线形预拱度。全桥分三段在工厂分节制作，现场采用对接焊缝拼接，拼接时架设临时支撑。主桥下部结构采用柱式桥墩，基础为承台加钻孔灌注桩基础。梯道全部采用钢结构梯道，下部结构采用矩形墩，基础为承台加钻孔灌注桩基础。

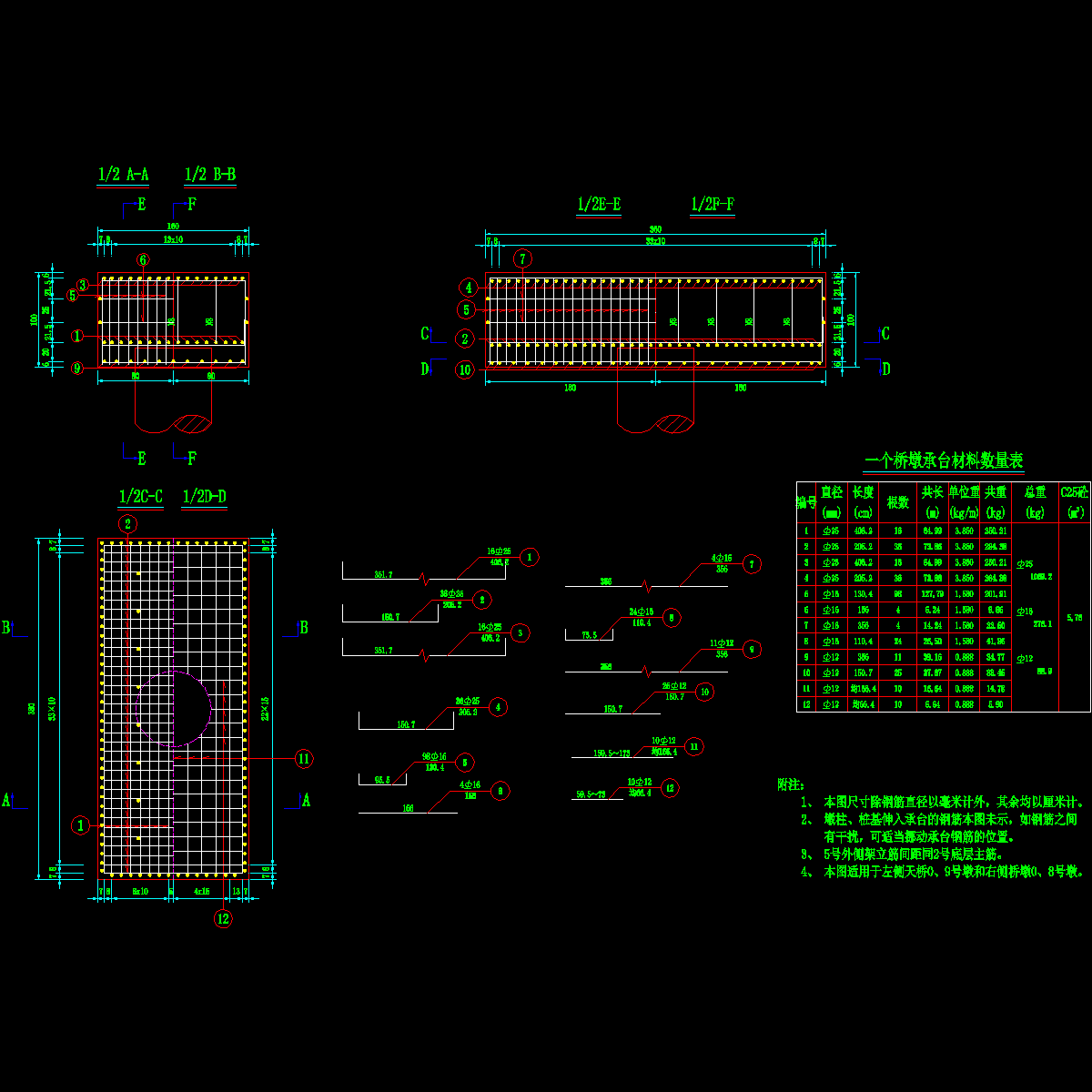

10.承台钢筋构造图2.dwg

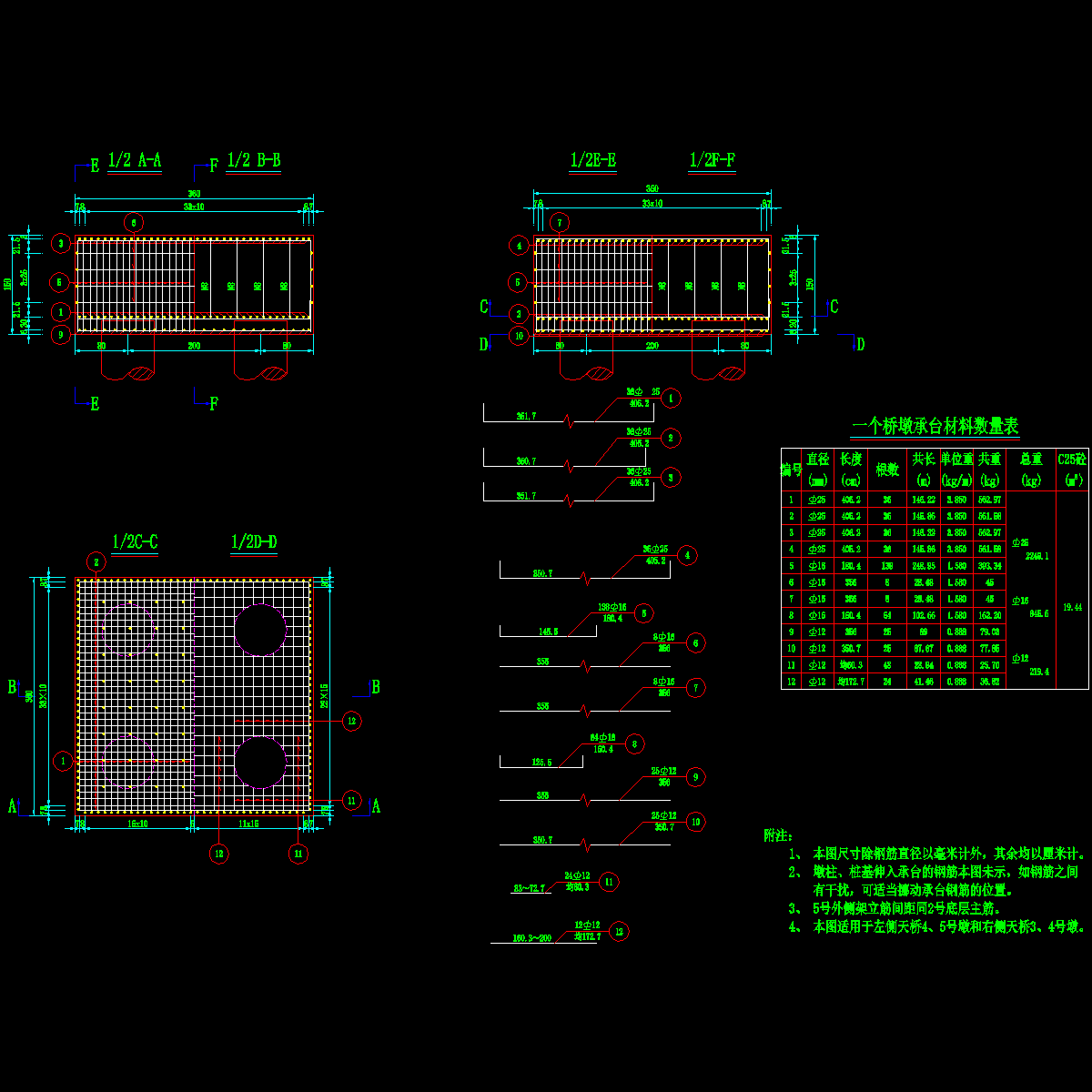

11.承台钢筋构造图3.dwg

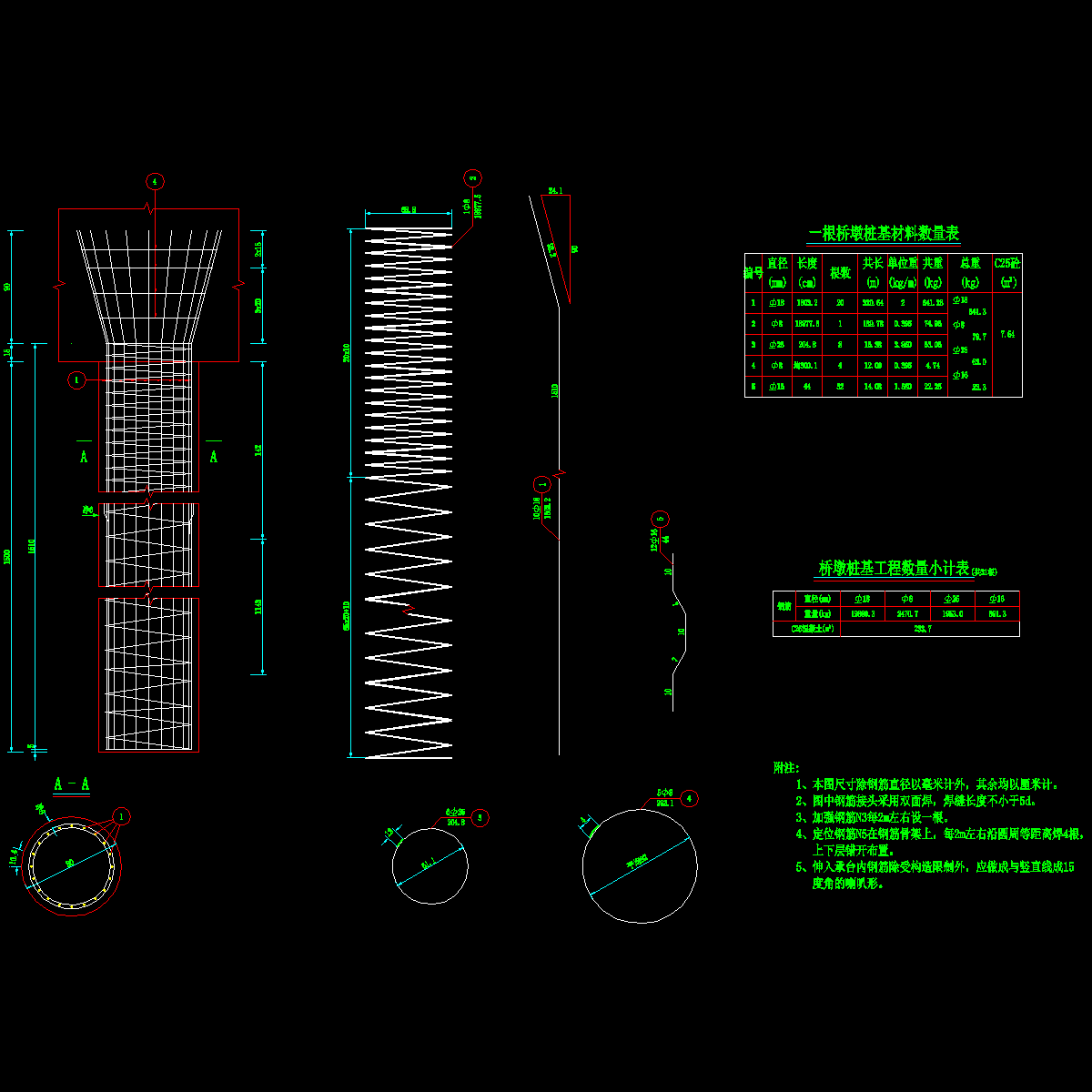

12.桥墩桩基钢筋构造图.dwg

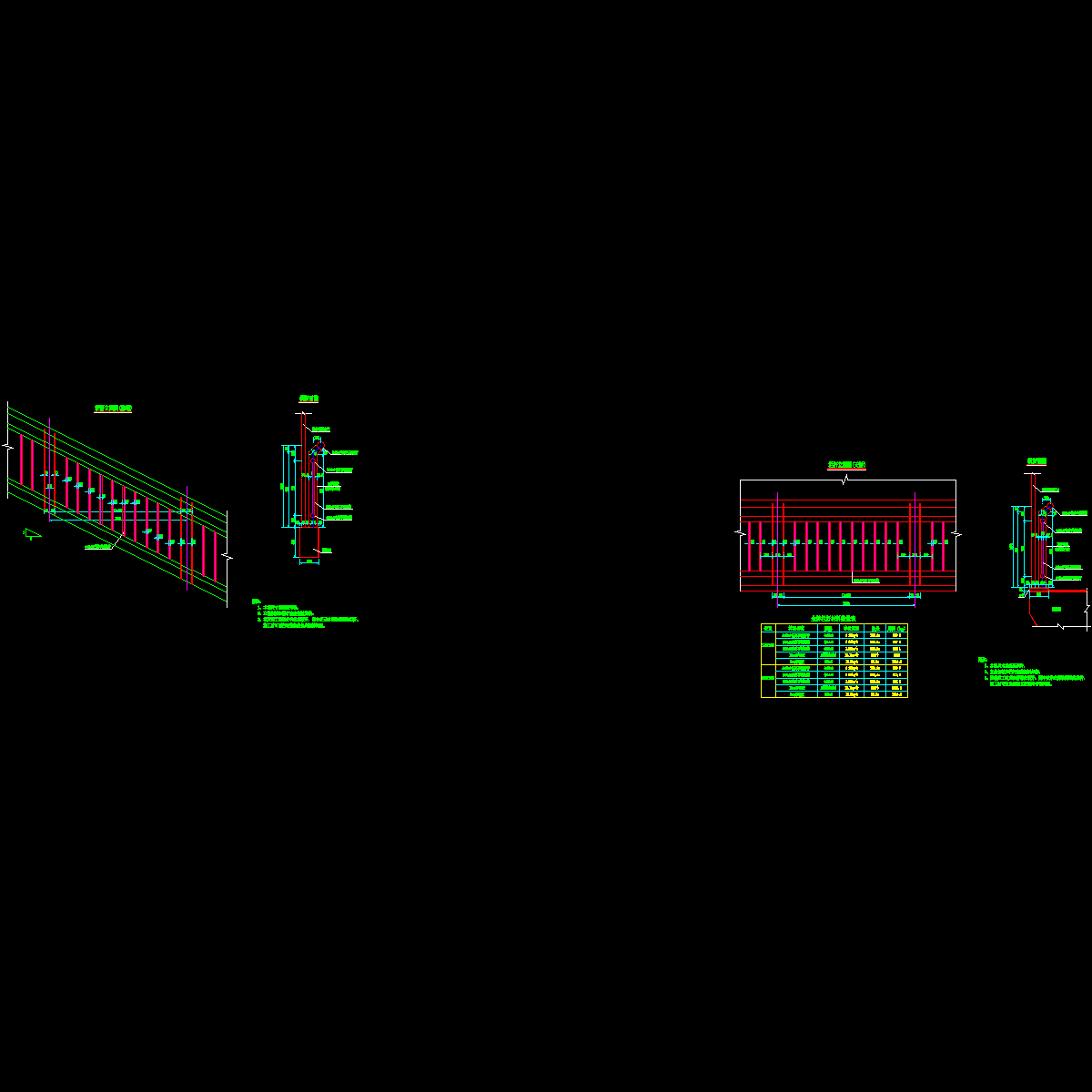

13.栏杆构造图.dwg

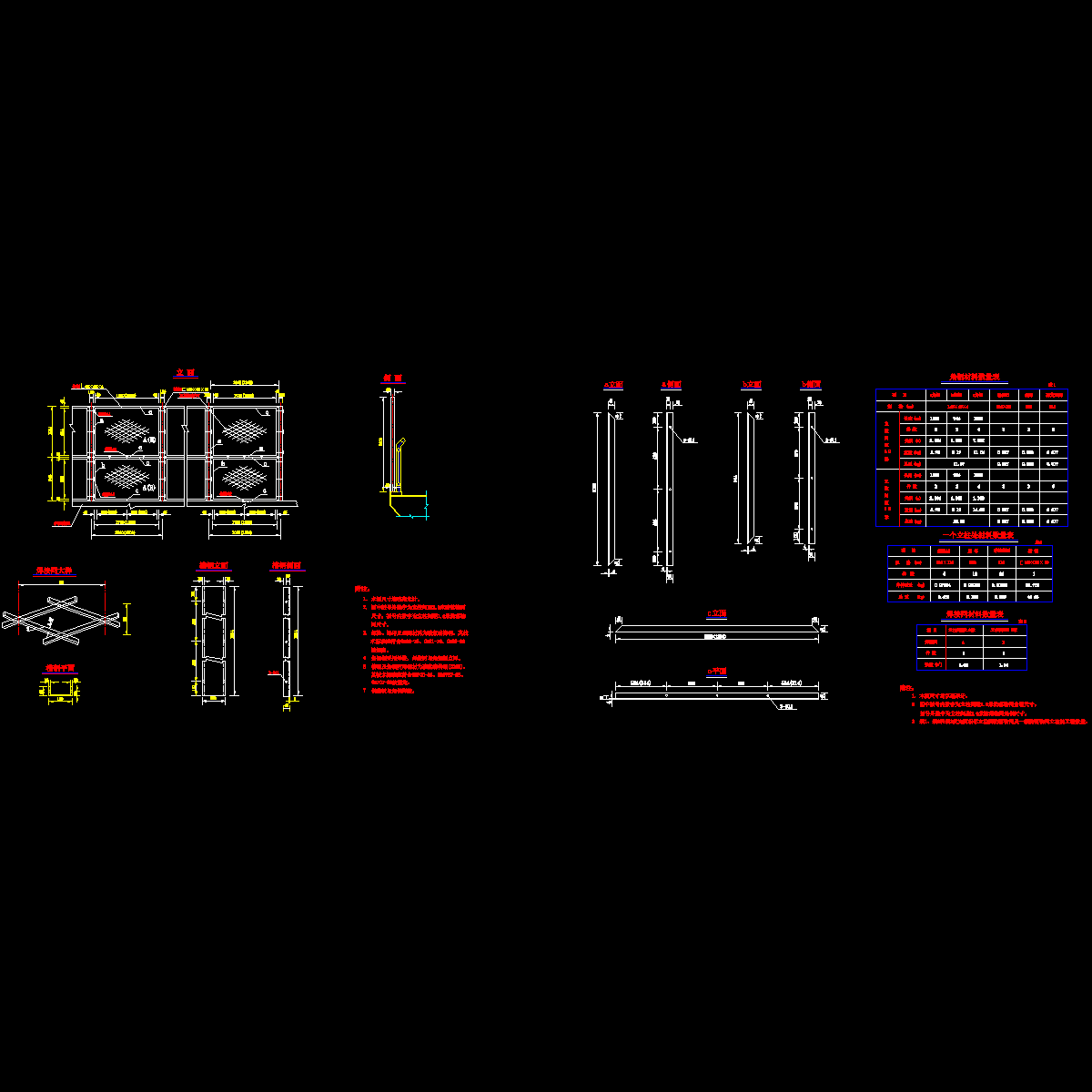

14.防落物网.dwg

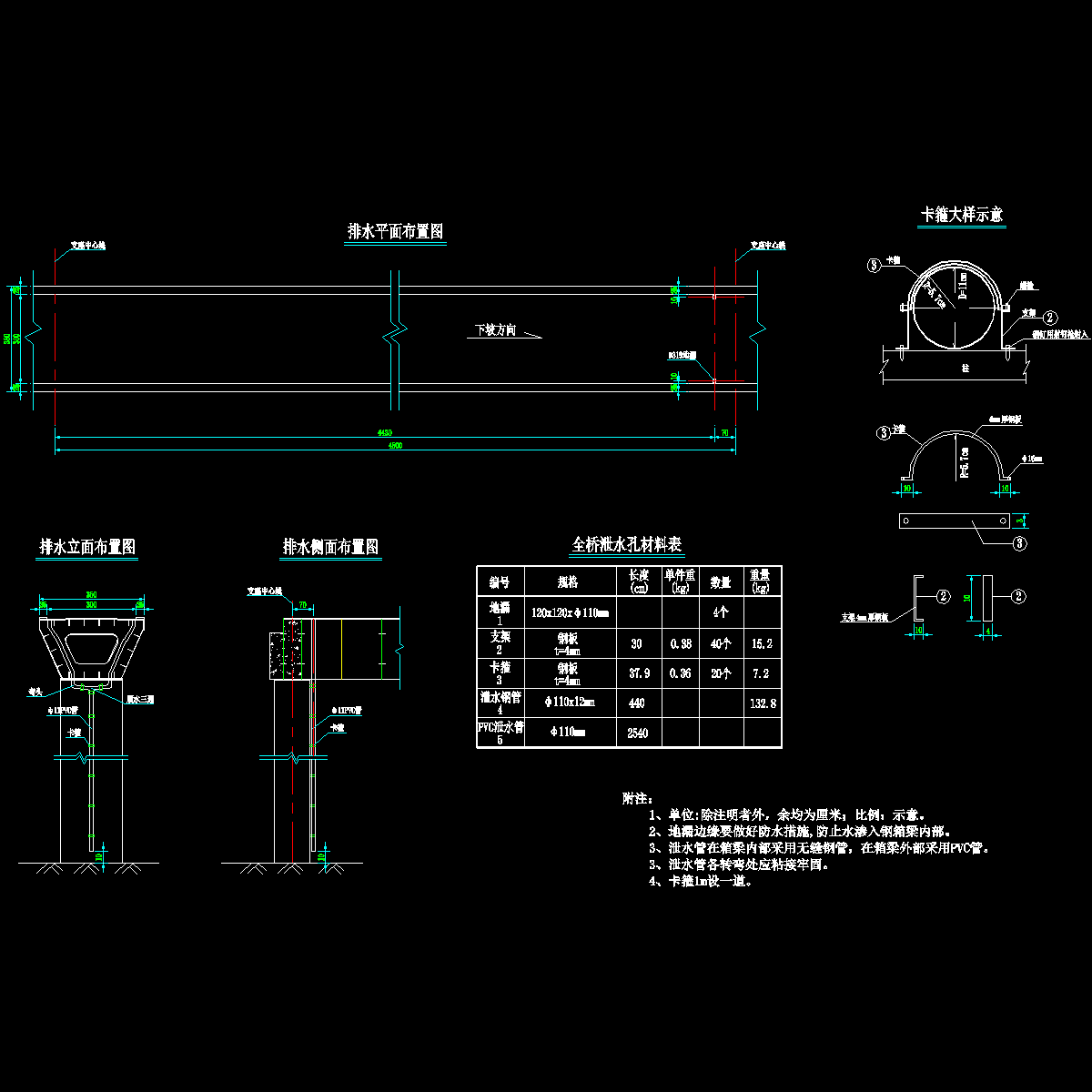

15.排水.dwg

2.桥型布置图.dwg

3.桩位坐标图.dwg

4.钢箱梁一般构造图.dwg

5.钢箱梁连接构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
