跨径20米斜交20°预应力混凝土连续箱梁通用CAD图纸32张（整体式路基）(dwg)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计年代：近代

说明

主要工程材料数量表

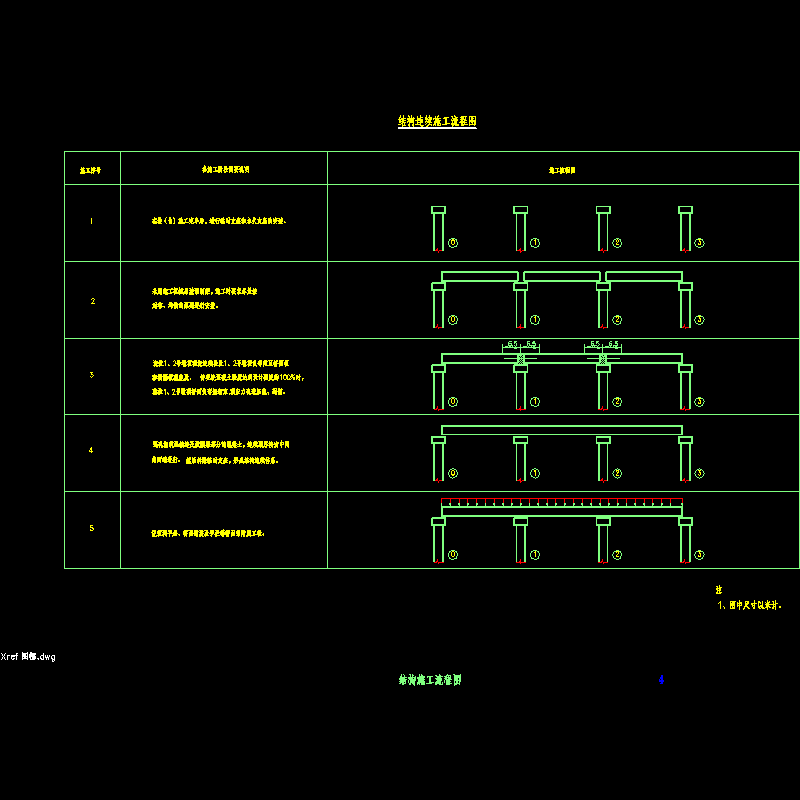

结构连续施工流程图

上部构造横断面图

主梁一般构造图（一）～（七）

箱梁预应力钢束构造图（一）～（二）

顶板负弯矩钢束构造图

箱梁普通钢筋构造图（一）～（七）

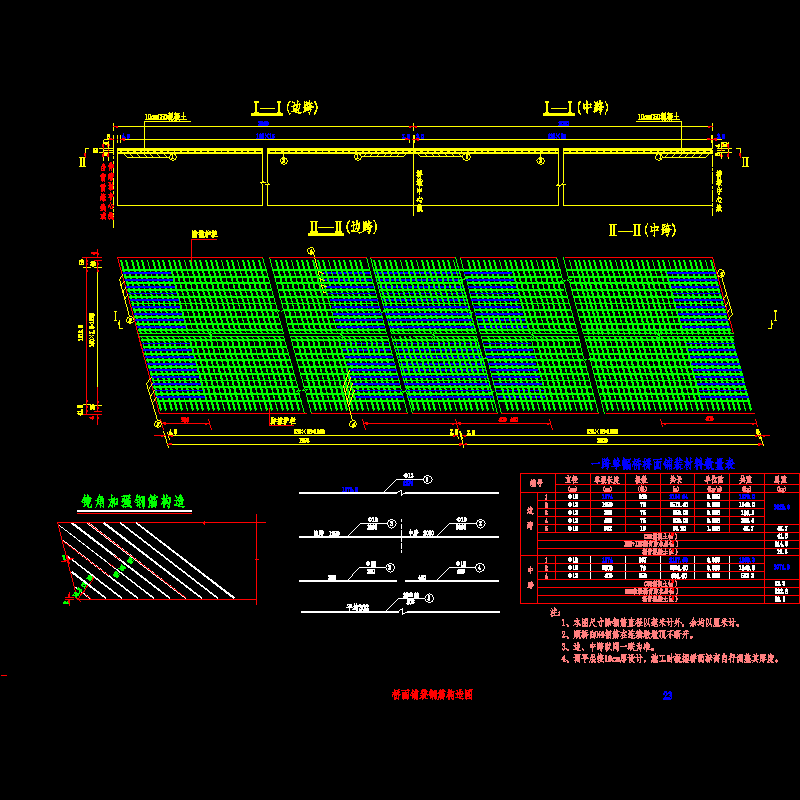

桥面铺装钢筋构造图

箱梁端横梁钢筋构造图

箱梁跨中横隔梁钢筋构造图

箱梁连续端现浇横梁钢筋构造图

箱梁纵向湿接缝钢筋构造图（一）～（二）

箱梁齿板一般构造图

箱梁齿板钢筋构造图

预制堵头板钢筋构造

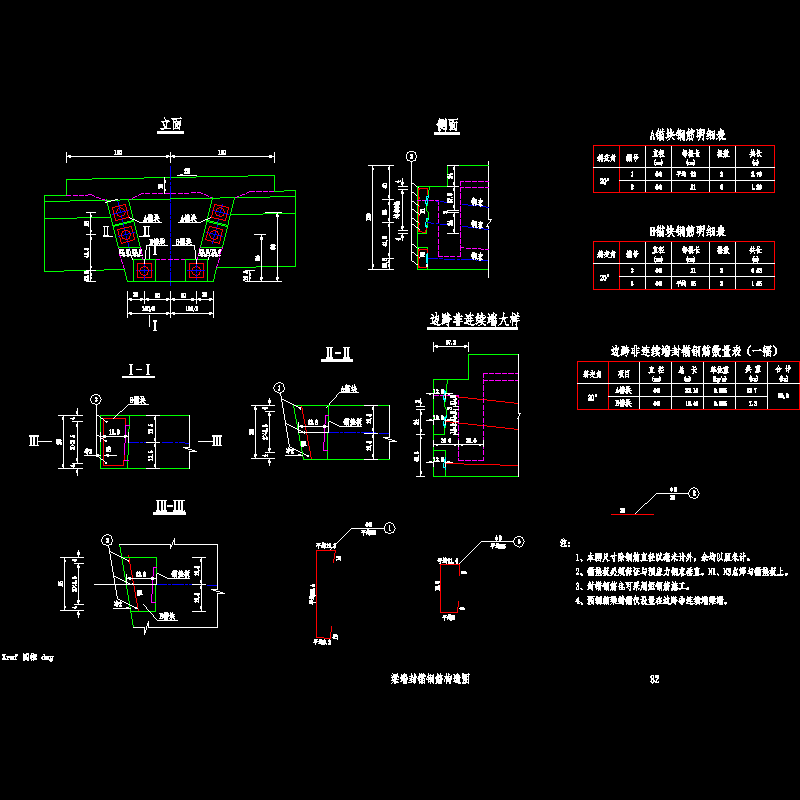

梁端封锚钢筋构造图

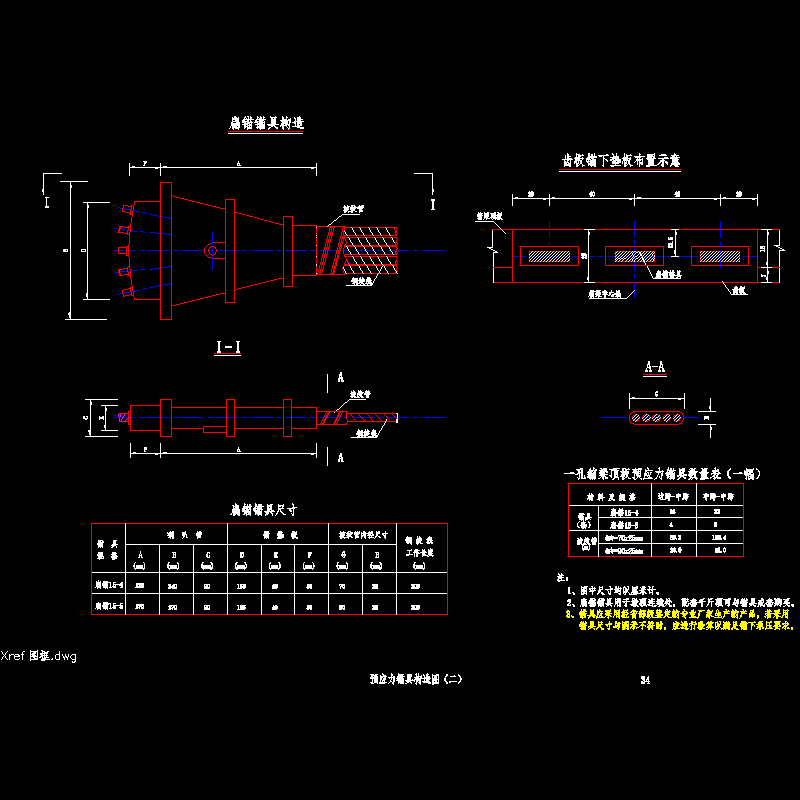

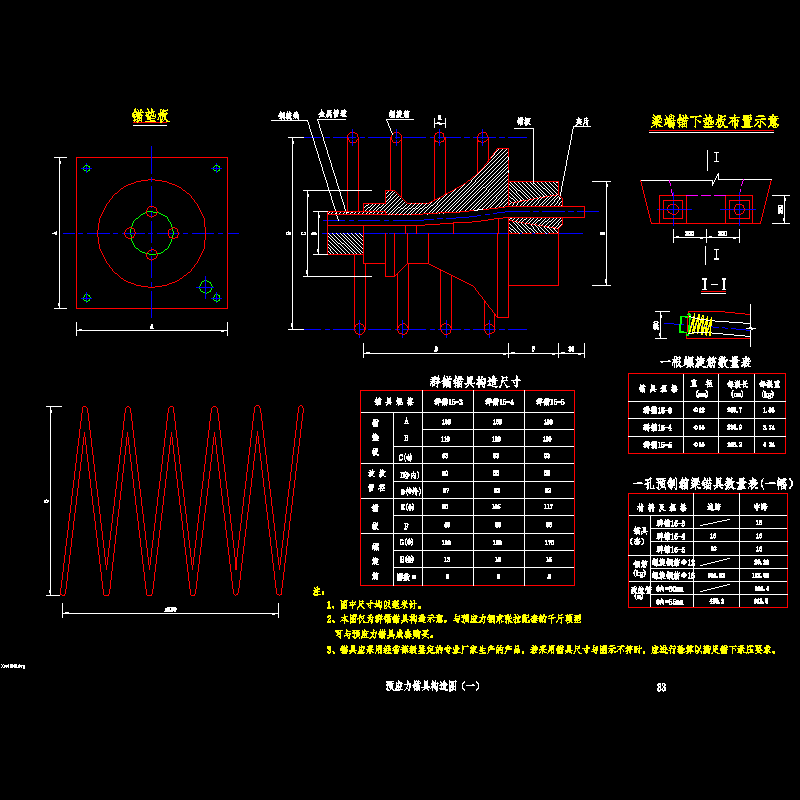

预应力锚具构造图（一）～（二）

简介：

本图纸内容主要是整体式路基，跨径20米斜交20°预应力混凝土连续箱梁通用图，含上部构造横断面图、主梁一般构造图、箱梁预应力钢束构造图、各部分钢筋构造图等。

......

共32张CAD图纸，编制于2007年。

典型横断面

00 20度.dwg

14封锚~1.dwg

15锚具ovm_1.dwg

15锚具ovm_2.dwg

18-20m桥面调平层钢筋构造.dwg

19-施工阶段划分(3-20m).dwg

34数量表.dwg

图框.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
