[CAD]25米跨径装配式预应力混凝土T型连续梁上部结构通用图纸.dwg

kkll9988 · 发表于 2020-12-2 21:54:16

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

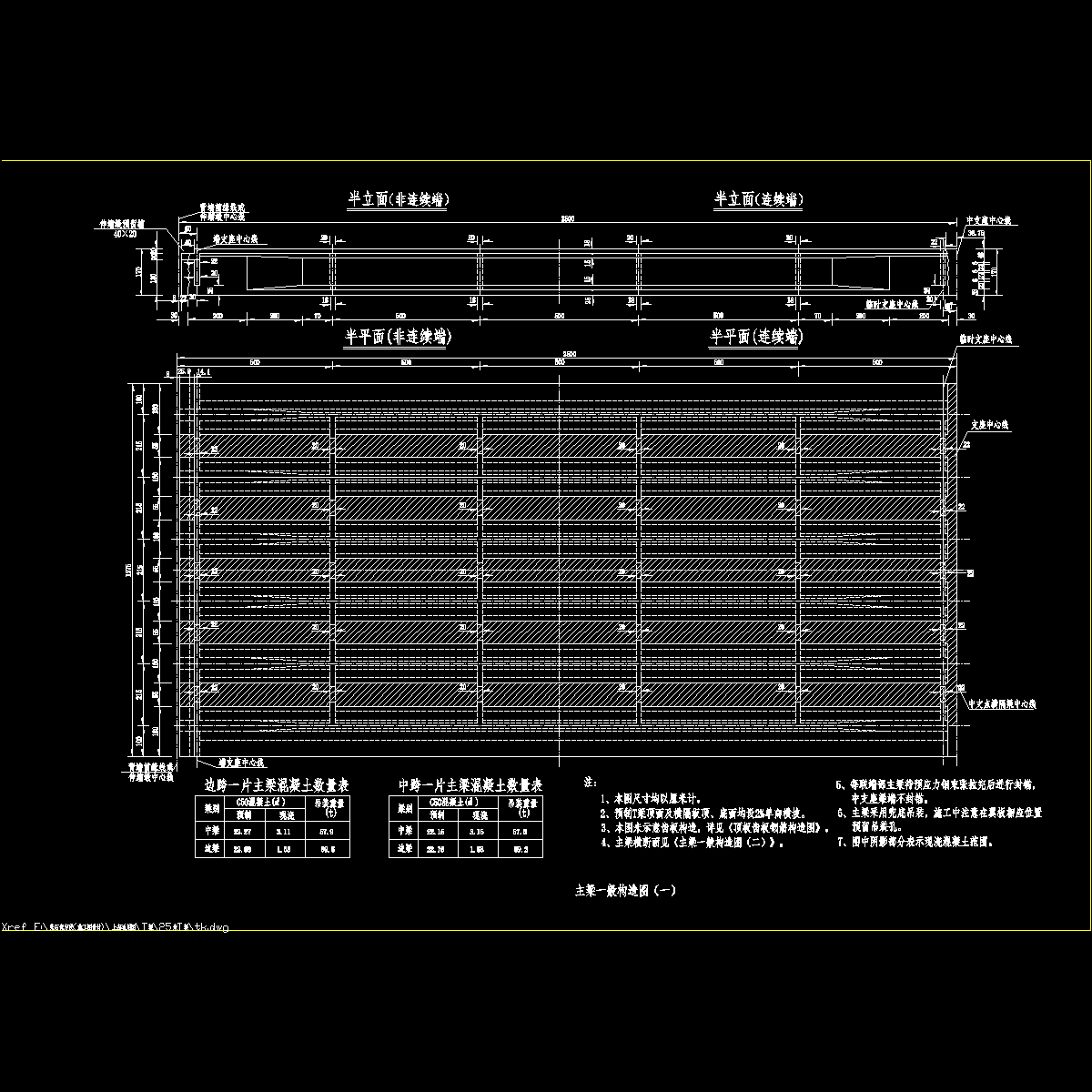

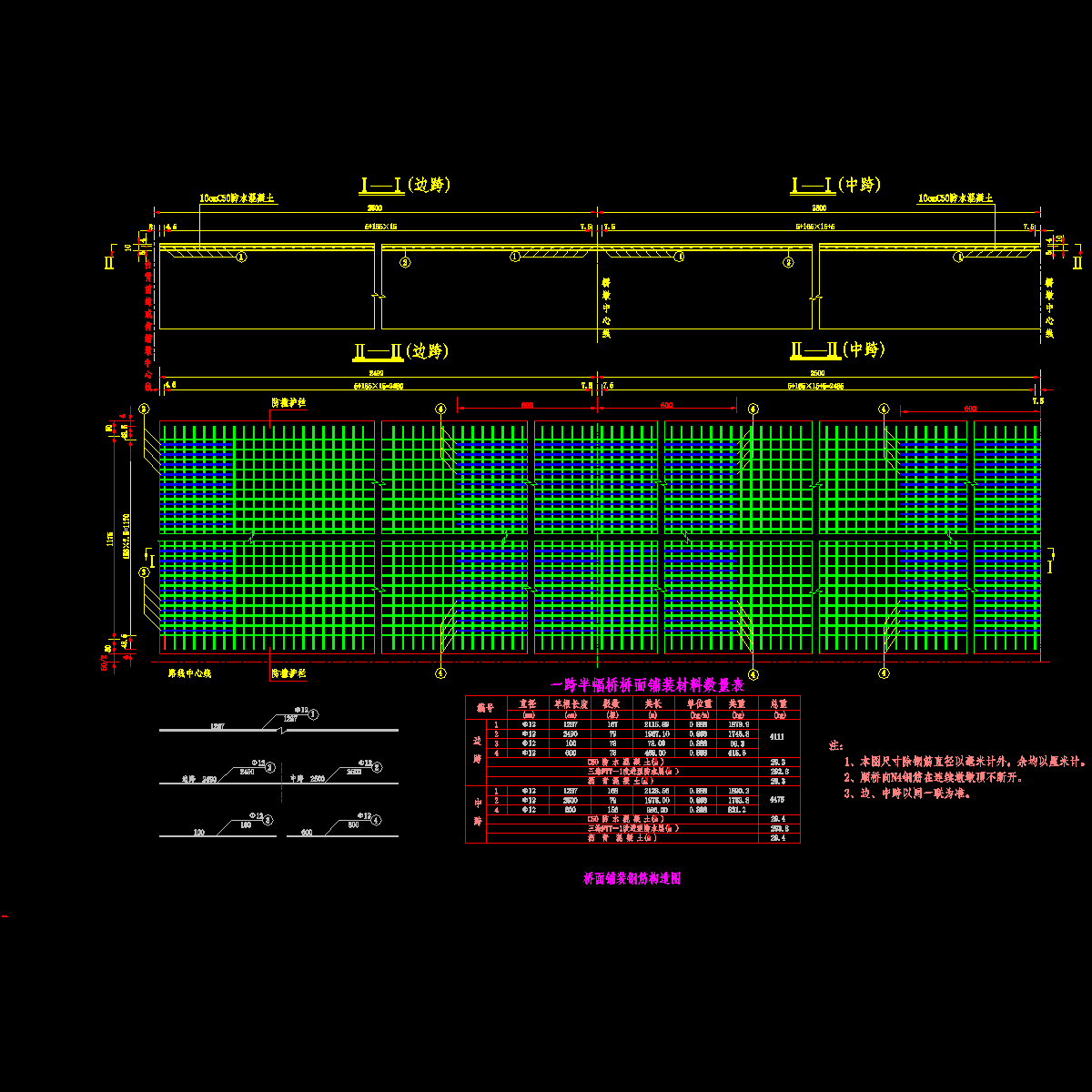

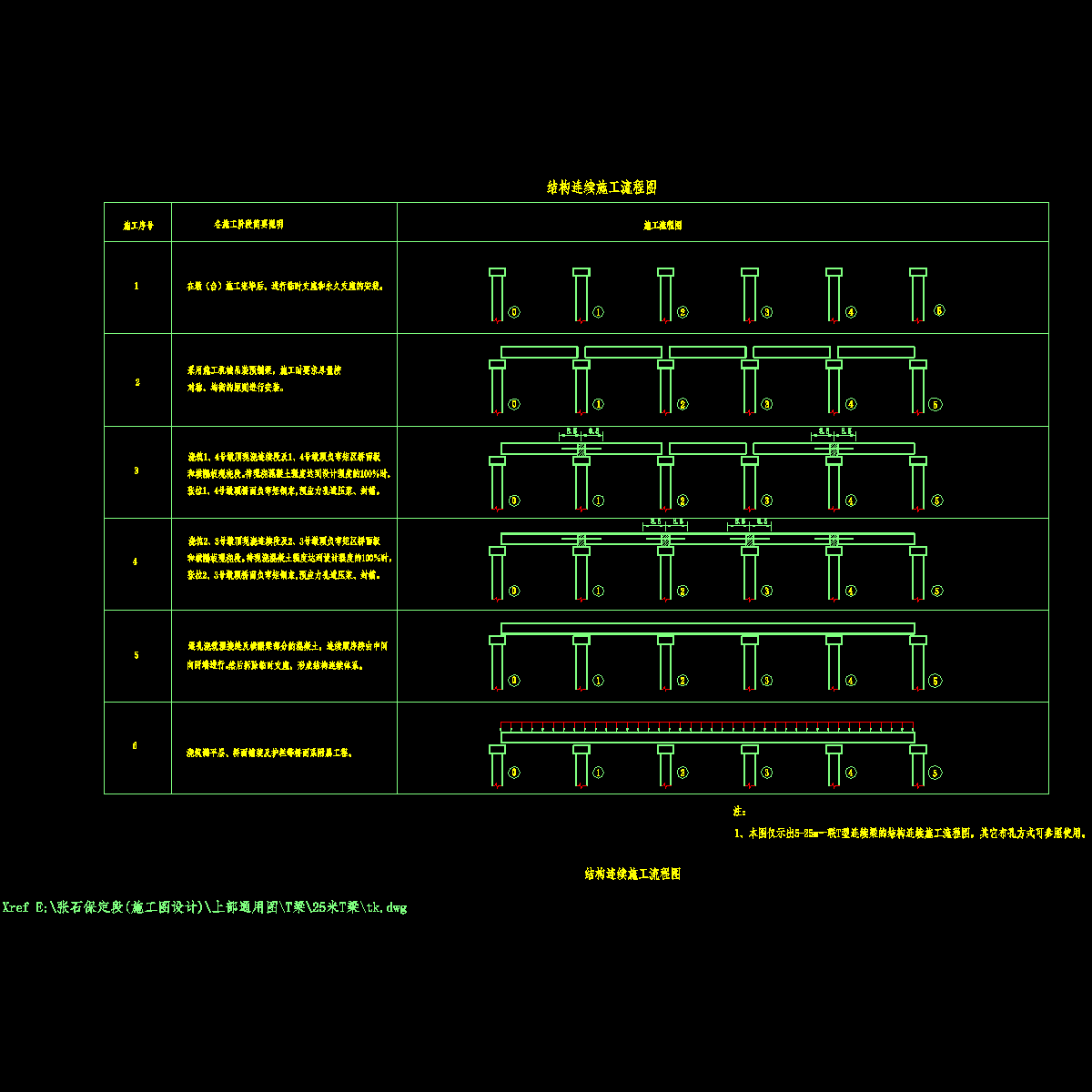

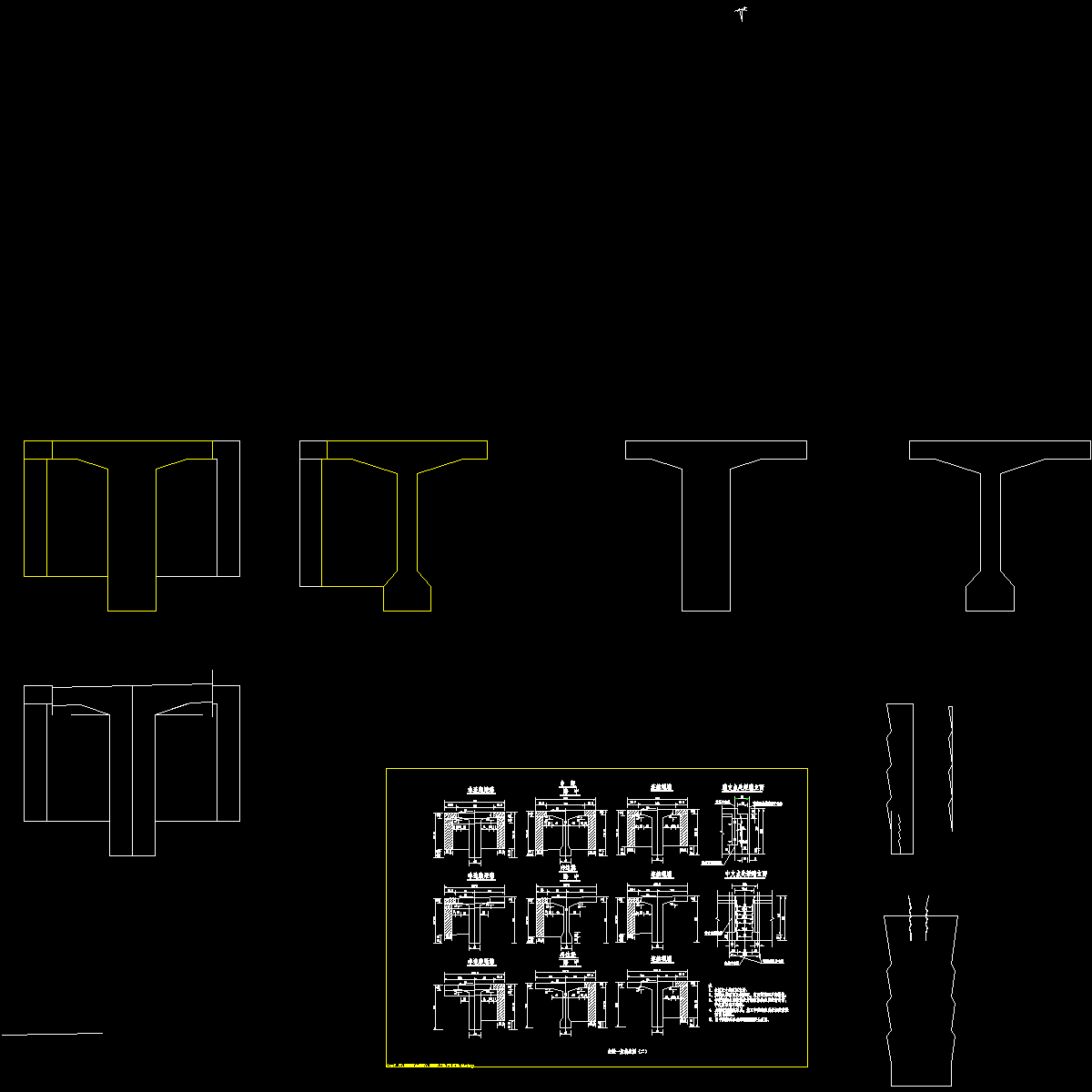

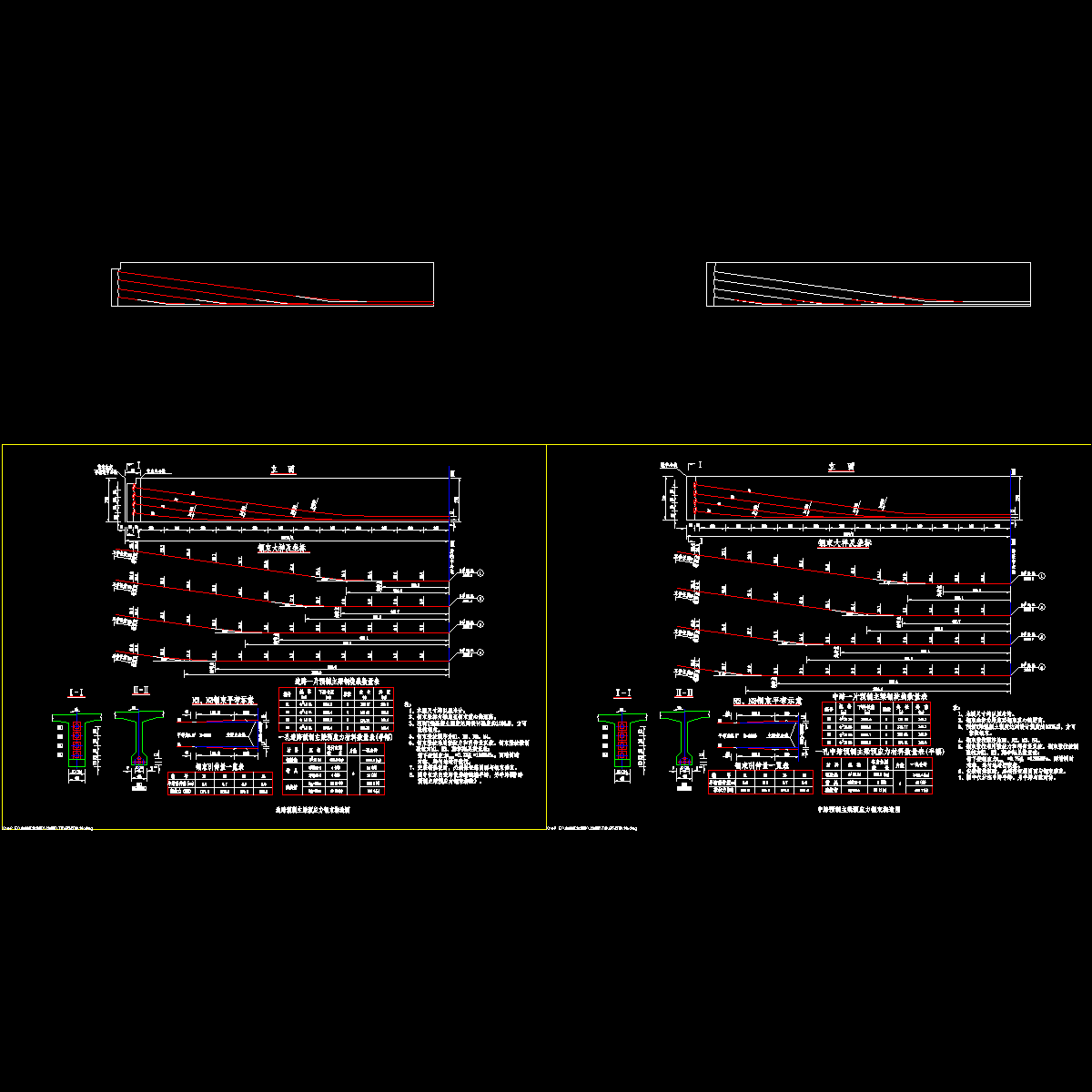

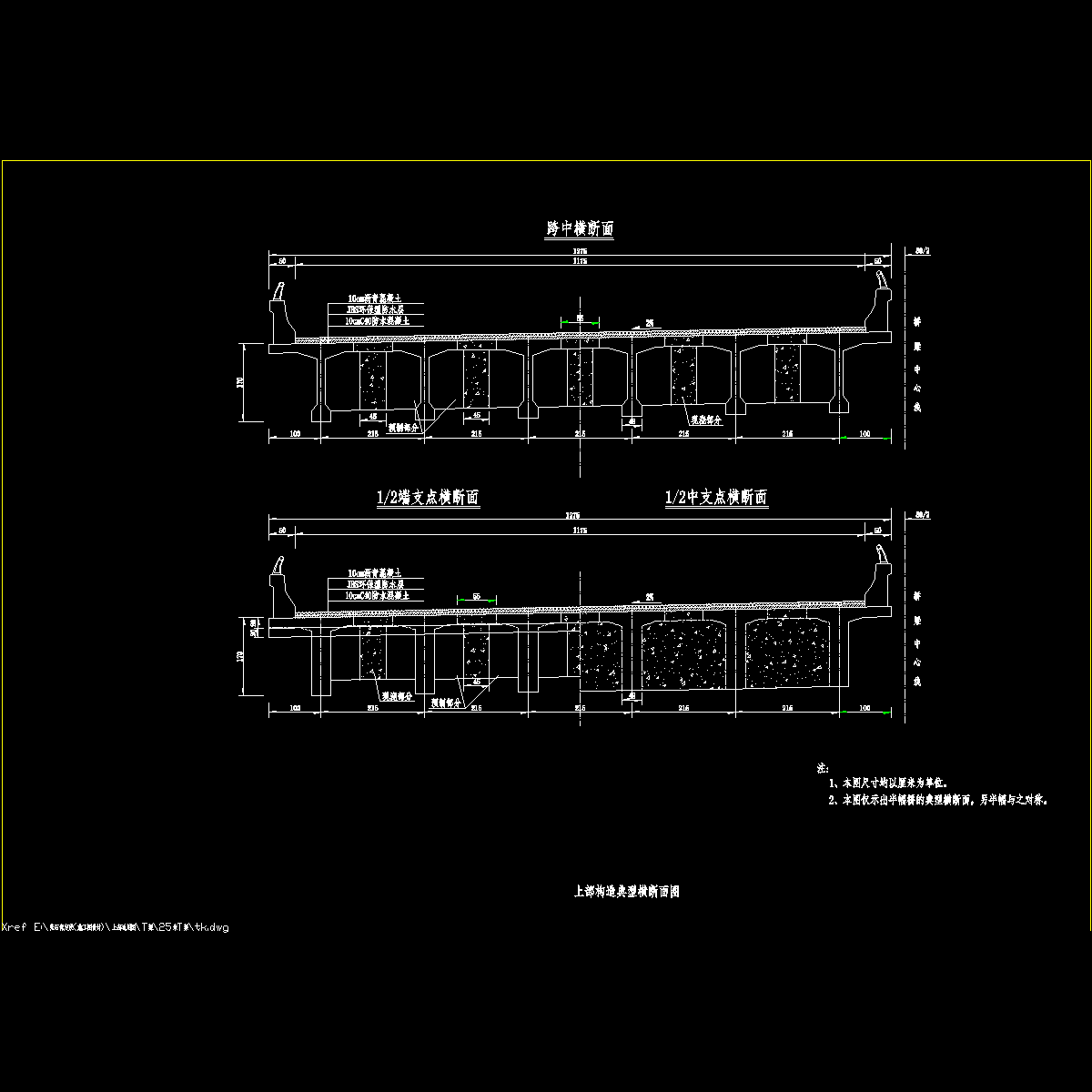

1、中华人民共和国行业标准《公路工程技术标准》JTG B01-2003 　　2、中华人民共和国行业标准《公路桥涵设计通用规范》JTG D60—2004 　　3、中华人民共和国行业标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62—2004 　　4、中华人民共和国交通部标准《公路工程抗震设计规范》JTJ004—89 　　5、中华人民共和国交通部标准《公路桥涵施工技术规范》JTJ 041—2000 　　6、中华人民共和国交通行业标准《公路桥梁板式橡胶支座》JT/T4-2004 　　7、中华人民共和国标准《预应力混凝土用钢绞线》GB/T 5224-2003 　　二、技术指标　　1、设计荷载：公路—Ⅰ级　　2、环境类别：Ⅰ类　　3、结构重要性系数：1.1 　　4、跨径： 25米　　5、斜交角度：0ο 　　该资料包含：　　说明　　主要工程材料数量表　　结构连续施工流程图　　桥面铺装钢筋构造图　　上部构造横断面图　　主梁一般构造图（一）～（二）　　预制主梁预应力钢束构造图（一）～（三）　　顶板负弯矩钢束构造图　　预应力工程数量表　　预制主梁梁肋钢筋构造图（一）～（二）　　预制边梁桥面板钢筋构造图（一）～（二）　　预制中梁桥面板钢筋构造图（一）～（二）　　现浇湿接缝钢筋构造图（一）～（二）　　顶板齿板钢筋构造图　　封锚及锚下钢筋构造图　　连接接头及锚下钢筋构造图（一）～（三）　　中支点横隔梁钢筋构造图　　中横隔梁钢筋构造图　　端支点横隔梁钢筋构造图　　支座构造图　　预应力锚具构造图
