客运专线预应力混凝土简支箱梁cad图纸,说明书,布置图和基础构造图

renrenwa · 发表于 2020-10-7 12:31:11

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

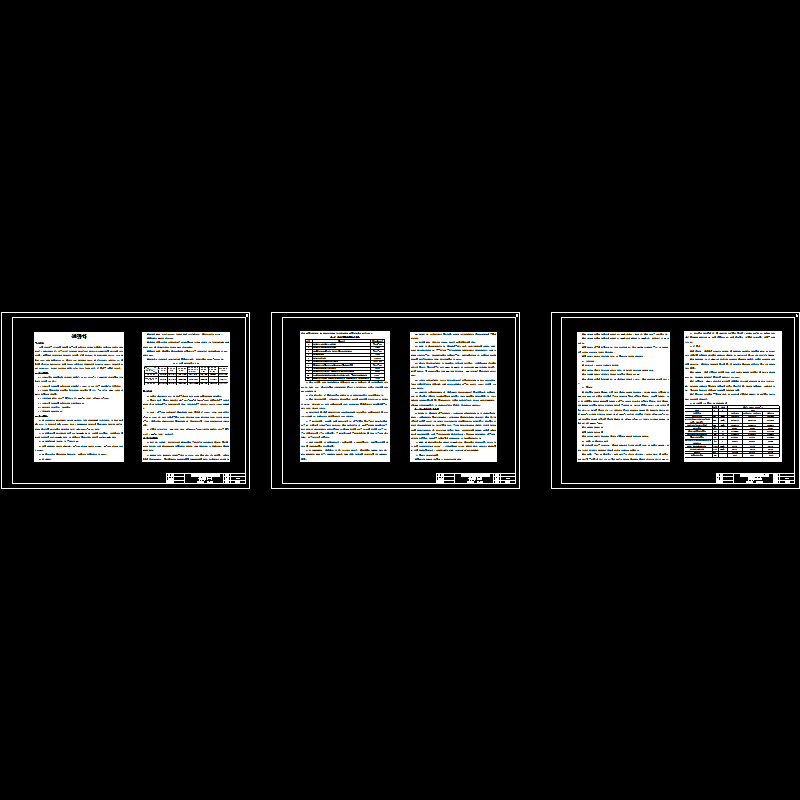

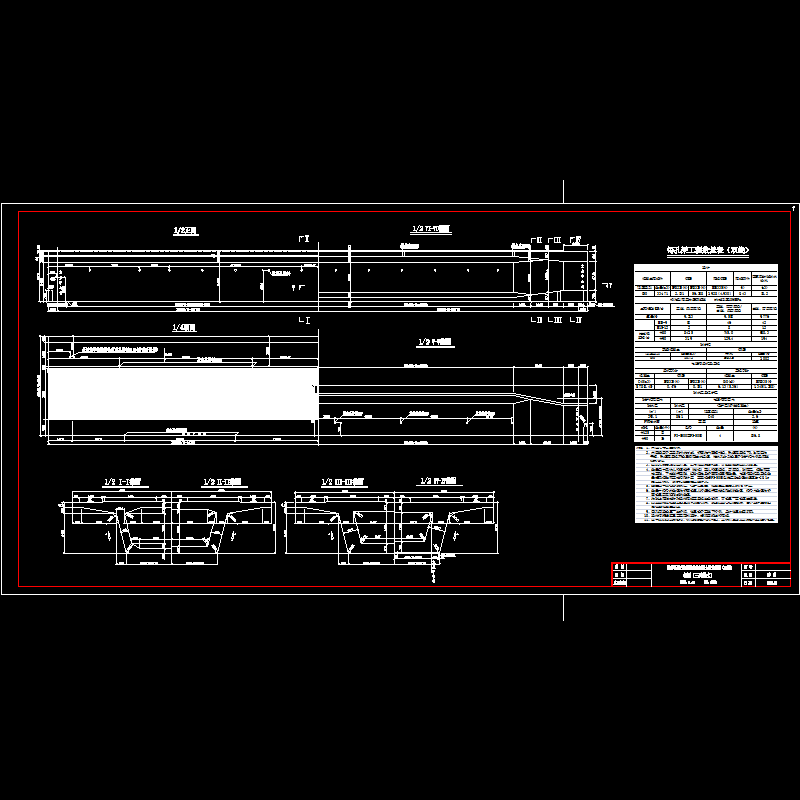

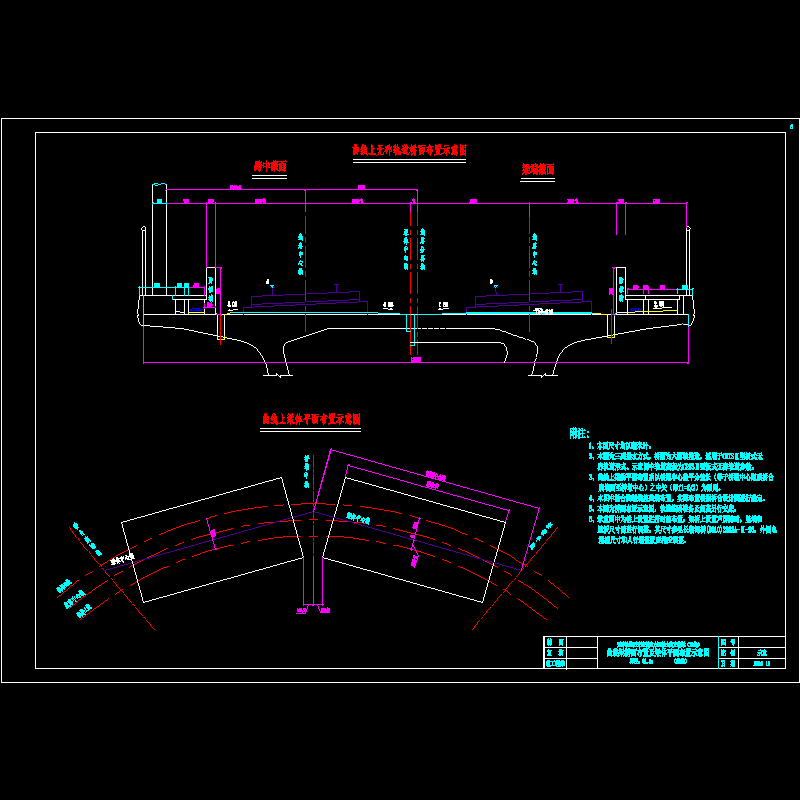

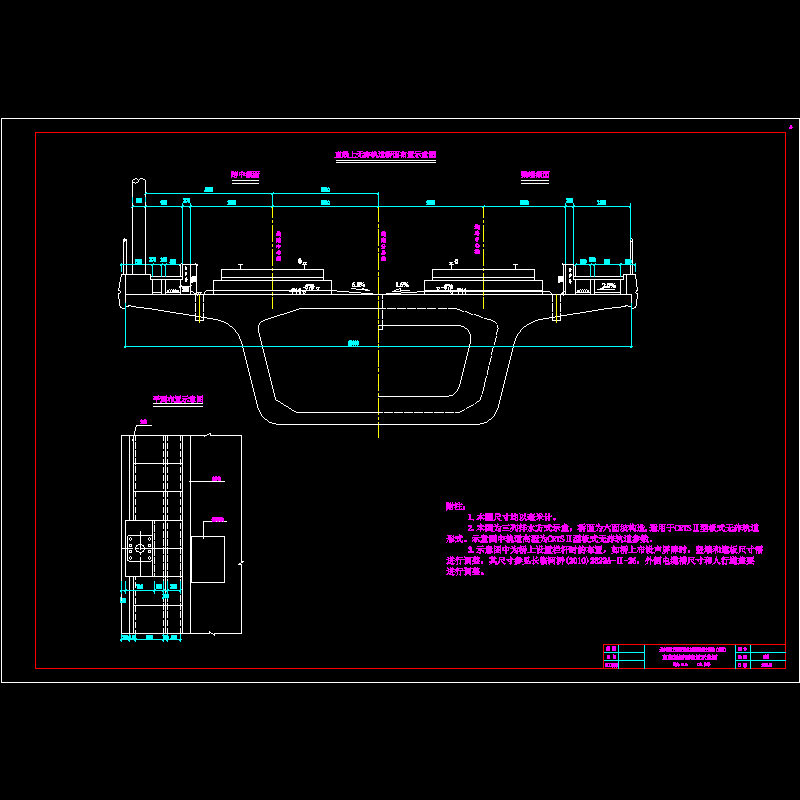

本图纸32.6m无碴轨道预应力混凝土简支箱梁。截面类型为单箱单室等高度简支箱梁，桥梁净宽12m，防护墙内侧净宽8.8m；中心处梁高3.05m，两侧处梁高3.078m；梁长32.6m，计算跨度31.5m，横桥向支座中心距为4.5m。梁面设置顶宽3.1m的加高平台，距梁端1.45m铺设泡沫塑料板区域加高平台高15mm，其他区域加高平台高65mm，加高平台平整度满足3mm/4m和2mm/1m的要求。桥面采用六面排水方式。　　铁路桥32米箱梁梁图(终版) 　　说明书（一）　　说明书（二）　　说明书（三）　　直线梁桥面布置示意图　　曲线梁桥面布置及梁体平面示意图　　概图（三列排水）　　预应力布置图（一）　　预应力布置图（二）　　梁体封锚构造图　　定位网片坐标表　　定位网片加工图（一）　　定位网片加工图（二）　　吊点布置详图　　支座结构及支座安装示意图（一）　　支座结构及支座安装示意图（二）　　防落梁措施构造图　　电缆上桥构造图　　梁体钢筋布置图（一）　　梁体钢筋布置图（二）　　梁体钢筋布置图（三）　　梁体钢筋布置图（四）　　梁体钢筋数量表　　防护墙构造及钢筋布置图（直线）　　防护墙构造及钢筋布置图（曲线）　　竖墙构造及预埋钢筋布置图（无声屏障）　　竖墙构造及预埋钢筋布置图（有声屏障）　　QJ-A1基础构造图　　QJ-A1基础桥面板钢筋布置图　　QJ-A2基础构造图　　QJ-A2基础桥面板钢筋布置图　　QJ-B基础构造图　　QJ-B基础桥面板钢筋布置图　　QJ-C基础构造图　　QJ-C基础桥面板钢筋布置图　　QJLX-1下锚拉线基础构造图　　桥面防裂钢筋布置图　　梁端剪力齿槽及预埋件布置图　　侧向挡块预埋钢筋布置图（直线）　　侧向挡块预埋钢筋布置图（曲线）　　伸缩缝预埋件布置图　　综合接地布置图（一）　　综合接地布置图（二）　　桥面排水示意图　　静载试验预留孔布置详图　　桥牌
