[CAD图]30m预应力砼简支箱形梁课程设计全套资料(dwg)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 第一节 设计资料与结构尺寸
• 1 设计资料
• 2 结构尺寸
• 第二节 主梁内力计算
• 1 恒载内力计算
• 2 活载内力计算
• 3 主梁内力组合计算
• 第三节 预应力钢束的估算及布置
• 1 钢绞线束估算
• 2预应力钢束布置
• 第四节 主梁截面几何特性计算
• 1 截面面积及惯矩计算
• 第五节 钢束预应力损失计算
• 1锚头变形及钢丝回缩引起的预应里损失
• 2摩擦损失
• 3混凝土弹性压缩引起的应力损失
• 4钢筋松弛引起的预应力损失
• 5混凝土收缩和徐变引起的应力损失
• 第六节 主梁截面强度及应力检算
• 第七节 挠度计算
• 1 预加应力的上拱度计算
• 2 荷载作用下的挠度计算
• 第七节 施工图

附件详情

桥梁跨径：
标准跨径：30m；
计算跨径：29.22m；
主梁预制长度：29.96m；
桥面净空：净 m(防撞护栏)。
......
施工工艺：
按后张法制作主梁，预留预应力钢绞线的孔道，由f=5cm的预埋波纹管形成。
......
该附件为30m预应力混凝土简支箱形梁课程设计，包含设计图纸、设计说明、计算书，内容完整，值得借鉴参考。
......
设计于2008年，共2张CAD设计图，课程设计书22页。

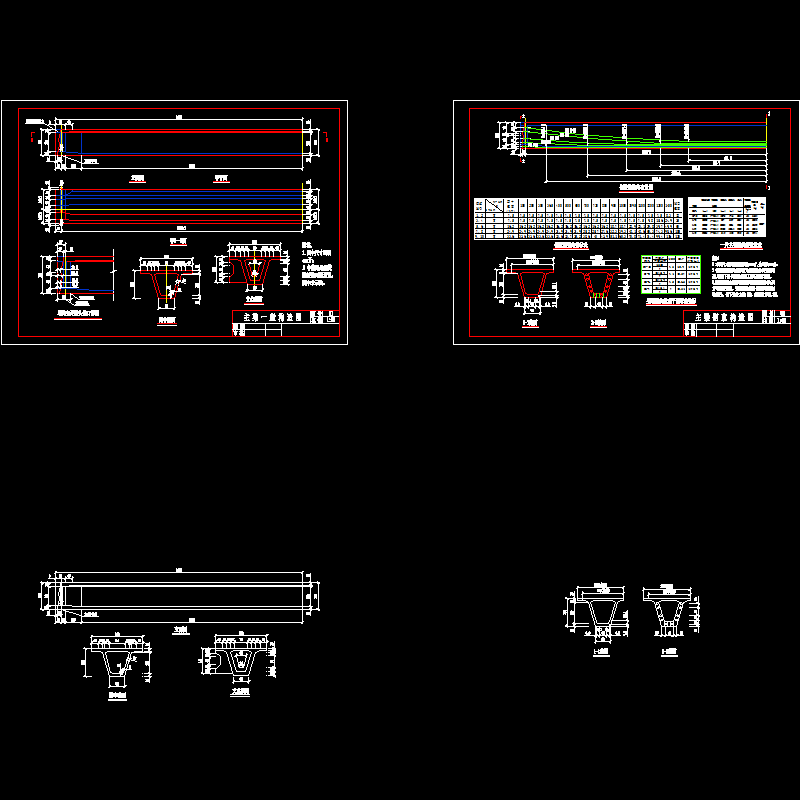

主梁钢束构造图
