5×30m部分预应力混凝土组合箱梁大桥cad图纸,配筋图和构造图

sanrenrens · 发表于 2020-10-7 20:01:33

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

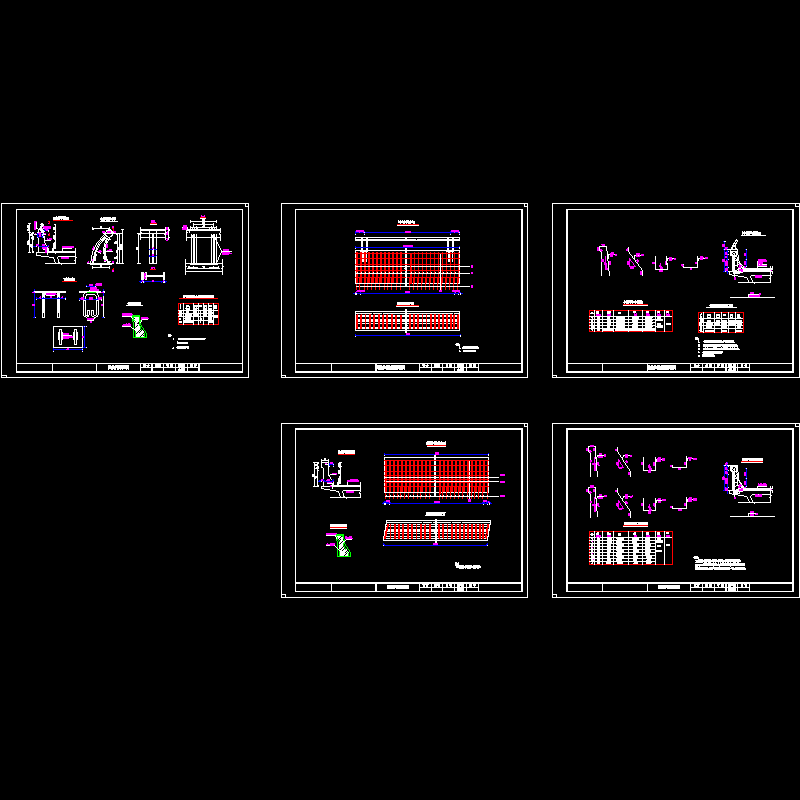

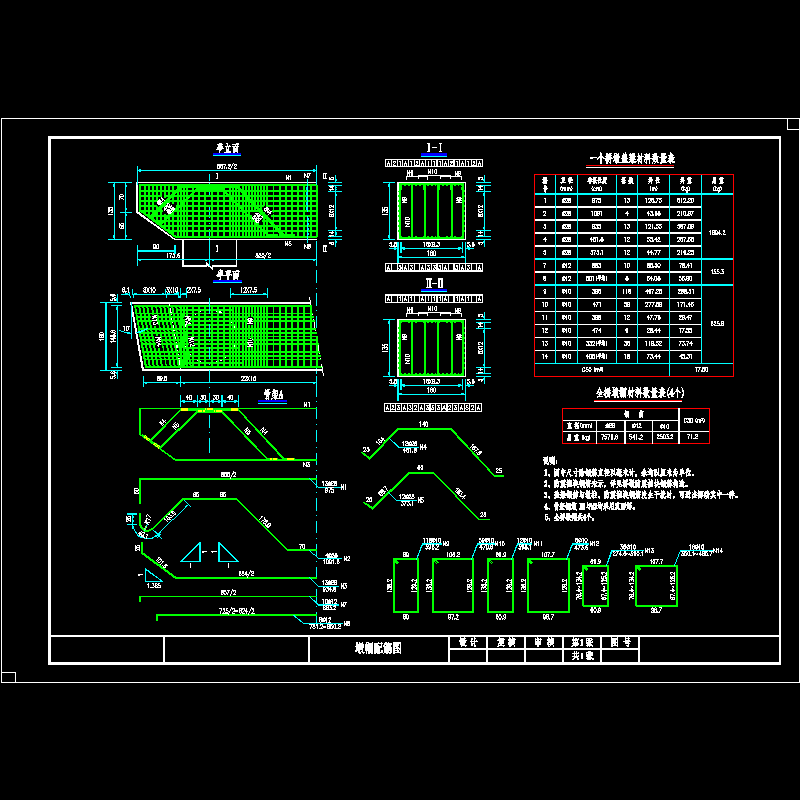

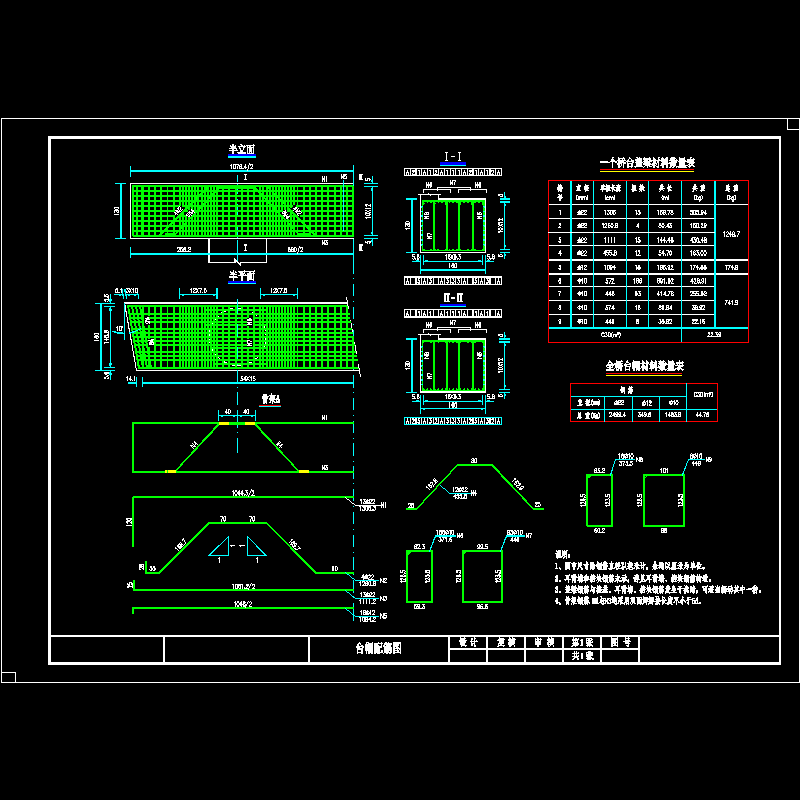

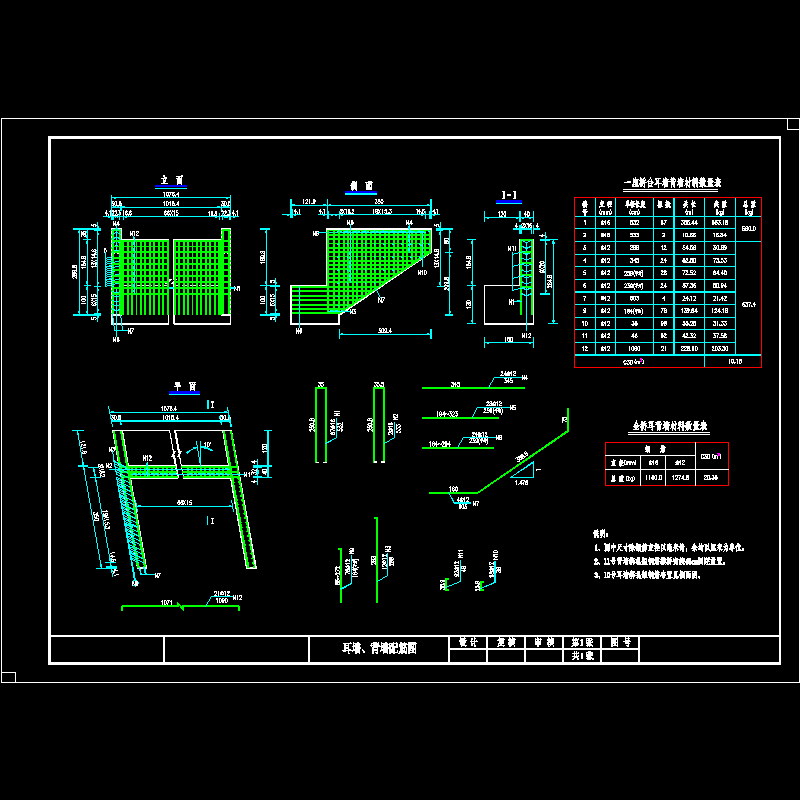

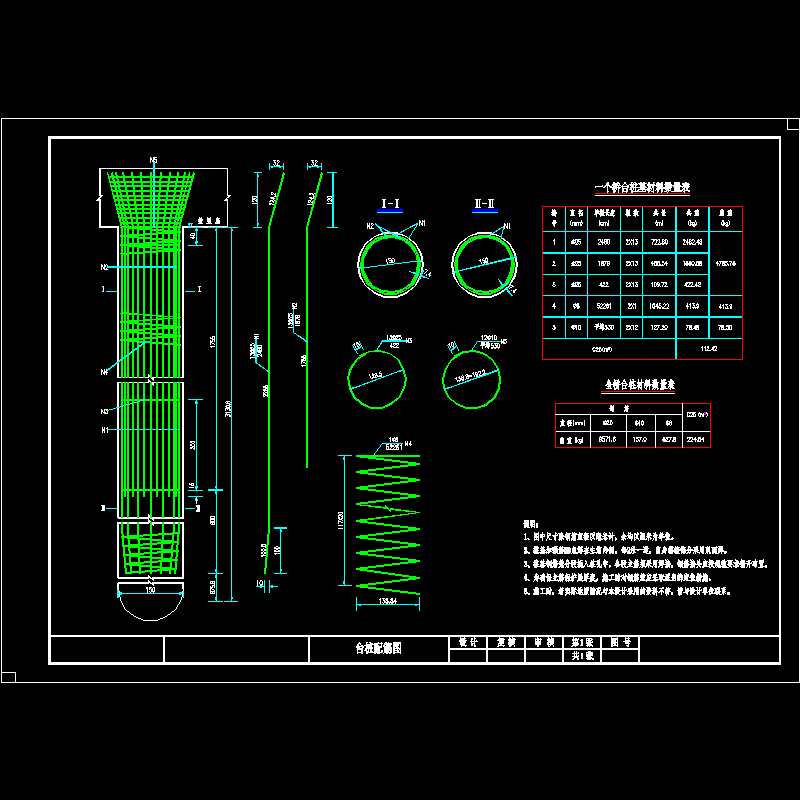

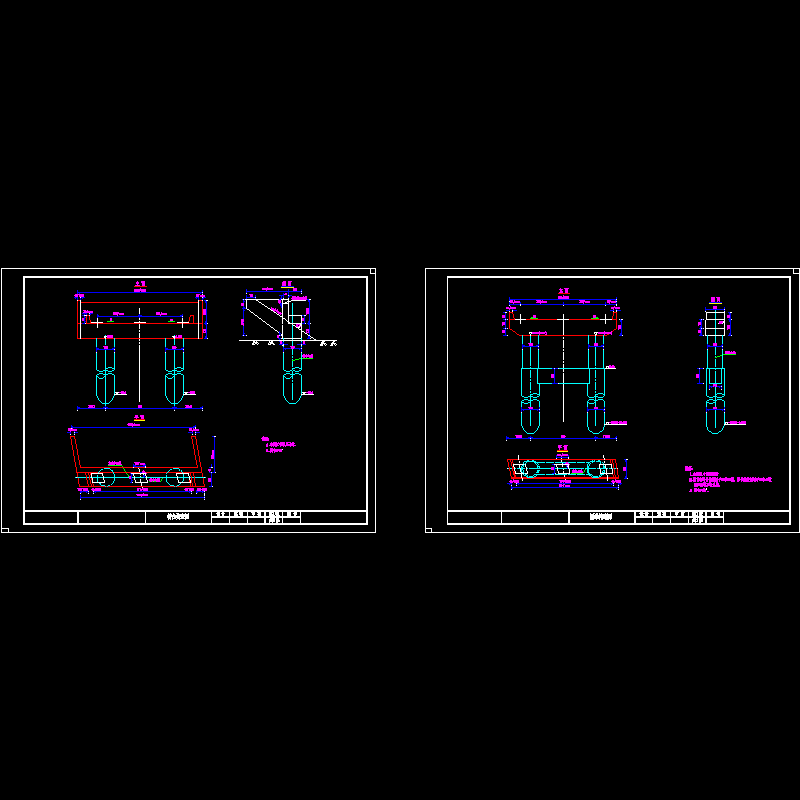

技术指标：　　（1）汽车荷载：公路Ⅱ级。　　（2）设计车速：60km/h。　　（3）防洪标准：100年一遇，设计洪水位9.74m。　　（4）地震峰值加速度：0.05g。　　（5）桥面宽度：桥面净宽：净-8.0m 2×1.0m（人行道）。　　（6）桥面横坡：由桥中心线向两侧各设2％横坡。　　（7）坐标系统：1954北京坐标系。　　（8）高程系统：废黄河高程系。　　上部结构采用5×30m部分预应力混凝土组合箱梁，桥宽10m，下部结构采用柱式墩（台），钻孔灌注桩基础。　　 S-01 工程数量汇总表　　 S-02 桥位平面图　　 S-03 箱梁现浇接头施工顺序图　　 S-03 箱梁现浇接头施工顺序图　　 S-04 桥型总体布置图　　 S-05 桥台一般构造图　　 S-06 台帽配筋图　　 S-07 台桩配筋图　　 S-08 耳墙、背墙配筋图　　 S-09 桥墩一般构造图　　 S-10 墩帽配筋图　　 S-11 墩桩配筋图　　 S-12 桥墩系梁配筋图　　 S-13 支座垫石配筋图　　 S-14 防震挡块配筋图　　 S-15 组合箱梁正横断面布置图　　 S-16 组合箱梁一般构造图　　 S-17 组合箱梁正弯矩钢束构造图　　 S-18 组合箱梁顶板负弯矩钢束构造图　　 S-19 组合箱梁普通钢筋构造图　　 S-20 组合箱梁现浇桥面板钢筋构造图　　 S-21 组合箱梁端横梁钢筋构造图　　 S-22 组合箱梁现浇中横梁钢筋构造图　　 S-23 组合箱梁齿板钢筋构造图　　 S-24 组合箱梁预制堵头板钢筋构造图　　 S-25 组合箱梁梁端封锚钢筋构造图　　 S-26 预应力锚具构造图　　 S-27 桥面铺装构造图　　 S-28 支座构造图　　 S-29 伸缩缝构造图　　 S-30 泄水管构造图　　 S-31 防撞护栏配筋图　　 S-32 桥台锥坡构造图
