30m装配式预应力混凝土箱梁通用CAD图纸31张(斜交角15°)(横梁钢筋构造)(dwg)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：湖北
• 设计年代：近代
• 使用性：公路桥
• 跨径大小和多跨总长：30m
• 使用年限：永久性桥
• 材料类型：预应力桥

附件详情

图纸为30m 装配式 预应力混凝土箱梁通用图，斜交角：15°。公路等级：双向四车道国道，设计荷载：公路-I级；设计速度：80km/h；路基宽度：24.5m。
……
图纸内含：
01工程材料数量表15度
02典型横断面_15度
03箱梁一般构造_01中跨
03箱梁一般构造_02中跨
03箱梁一般构造_03边跨
03箱梁一般构造_04边跨
03箱梁一般构造_05中跨
03箱梁一般构造_06中跨
03箱梁一般构造_07内边梁
04预制箱梁钢束构造15度_01
04预制箱梁钢束构造15度_02
05箱梁顶板负弯矩钢束构造
06箱梁普通钢筋构造_01中跨15度
06箱梁普通钢筋构造_02中跨15度
06箱梁普通钢筋构造_03中跨15度
06箱梁普通钢筋构造_04边跨15度
06箱梁普通钢筋构造_05边跨15度
06箱梁普通钢筋构造_06边跨15度
06箱梁普通钢筋构造_07边跨15度
07梁端锚下加强钢筋构造
08负弯矩区钢束槽口钢筋构造
09梁端封锚钢筋构造
10现浇湿接缝钢筋构造15度
11端横梁钢筋构造15度
12现浇中横梁钢筋构造15度
13跨中横梁钢筋构造_01
13跨中横梁钢筋构造_02
14预制堵头板钢筋构造15度
15锚具_01
15锚具_02
16支座预埋件示意图
……
共计31张，设计于2012年

30米箱梁负弯矩区钢束槽口钢筋构造

30米箱梁预制堵头板钢筋构造

30箱梁现浇湿接缝钢筋构造

箱梁一般构造

30米预制箱梁钢束构造

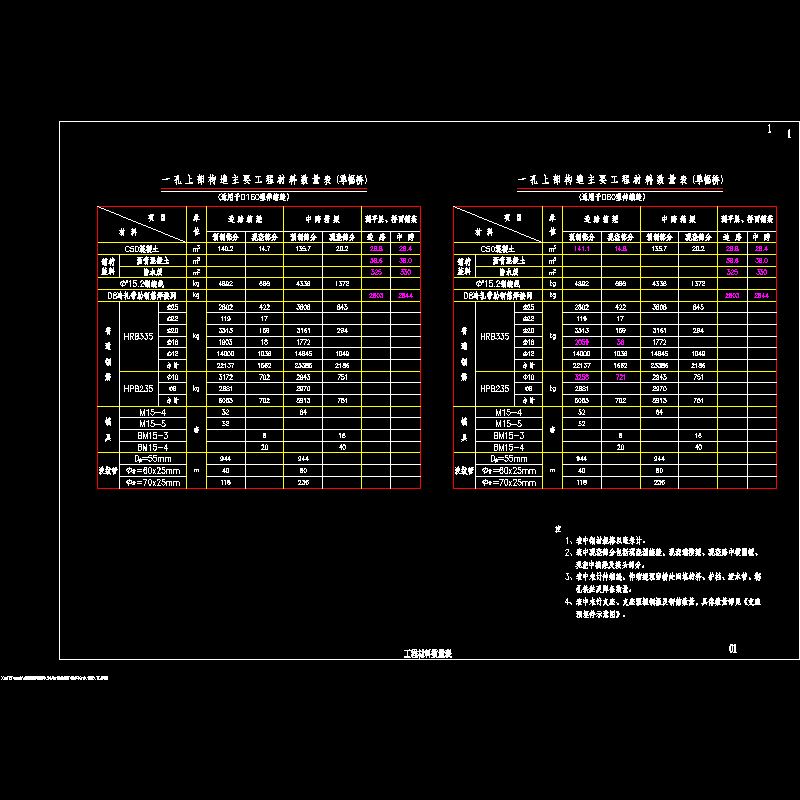

01工程材料数量表15度.dwg

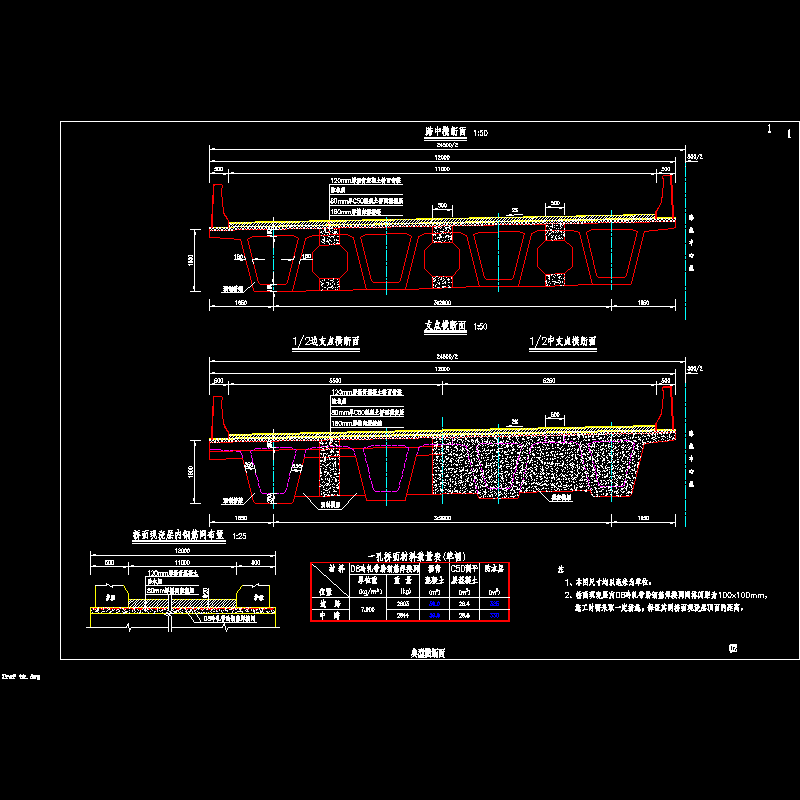

02典型横断面_15度.dwg

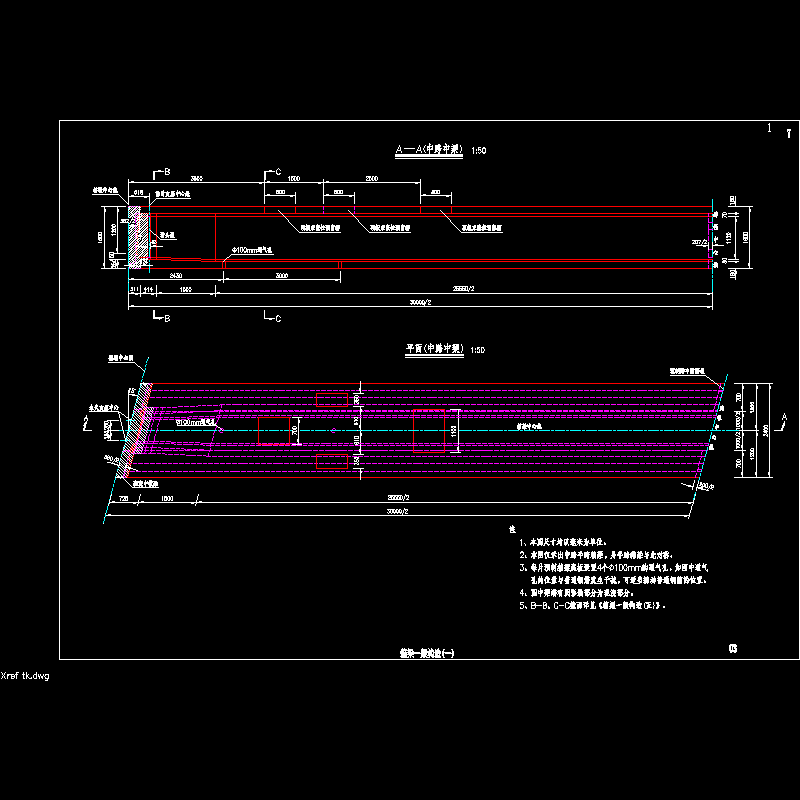

03箱梁一般构造_01中跨.dwg

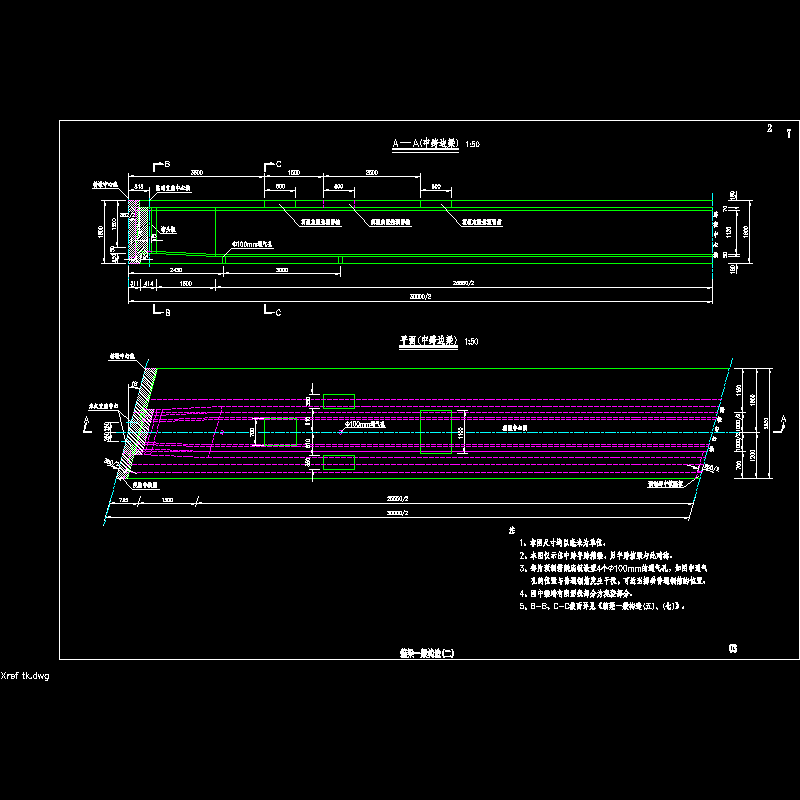

03箱梁一般构造_02中跨.dwg

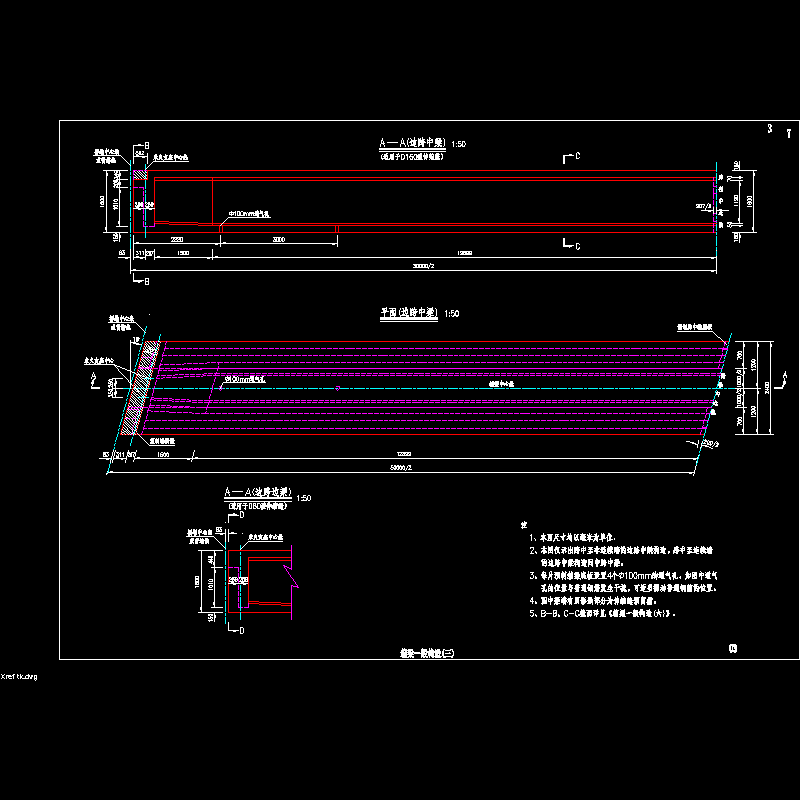

03箱梁一般构造_03边跨.dwg

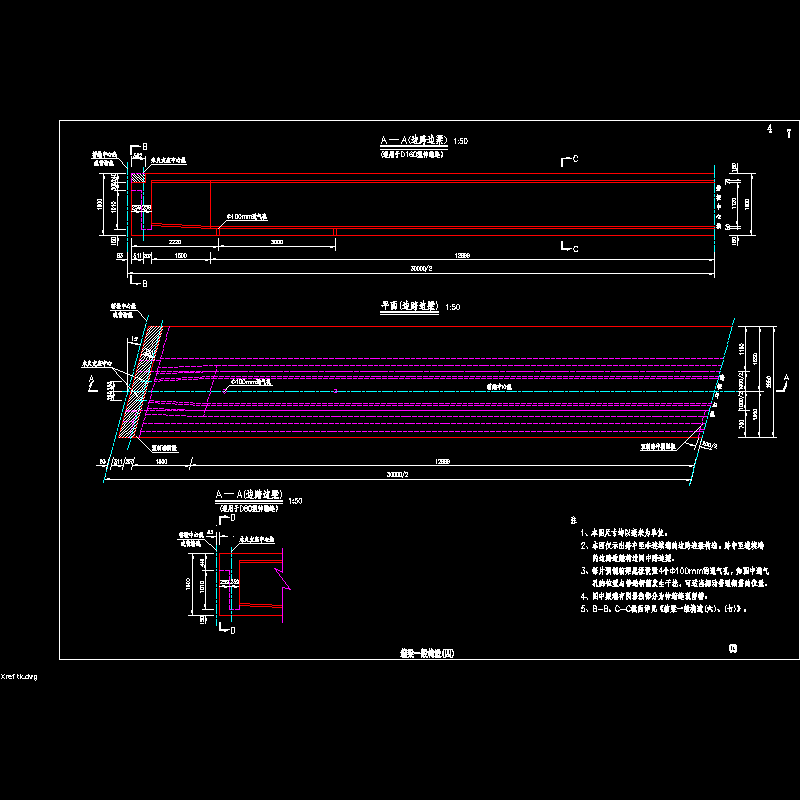

03箱梁一般构造_04边跨.dwg

03箱梁一般构造_05中跨.dwg

03箱梁一般构造_06中跨.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
