装配式预应力混凝土T梁桥支座构造CAD图纸(dwg)

[复制链接]

0

主题

0

帖子

754

积分

超级版主

Rank: 8Rank: 8

积分
754
发表于 2020-6-29 19:55:26 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

设计要点:
1.本通用图的结构体系为先简支后桥面连续,按部分预应力A类构件设计。
2.设计计算采用平面杆系结构计算软件计算,横向分配系数按刚接梁法计算,并采用空间结构计算软件校核。
3.桥面铺装采用“10cm厚沥青混凝土桥面铺装” “防水层”+“10cm厚C40混凝土现浇层”。
4.设计参数
⑴ 混凝土:重力密度γ=26.0kN/ ,弹性模量EC=3.45× MPa。
⑵ 沥青混凝土:重力密度γ=24.0kN /
⑶ 预应力钢筋:弹性模量Ep=1.95×105 MPa,松驰率ρ=0.035,松驰系数ζ=0.3。
⑷ 锚具:锚具变形、钢筋回缩按6mm(一端)计算;金属波纹管摩阻系数μ=0.25,偏差系数k=0.0015。
⑸ 支座不均匀沉降:Δ=5mm
⑹ 竖向梯度温度效应:按《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)规定取值。
……
共1张。

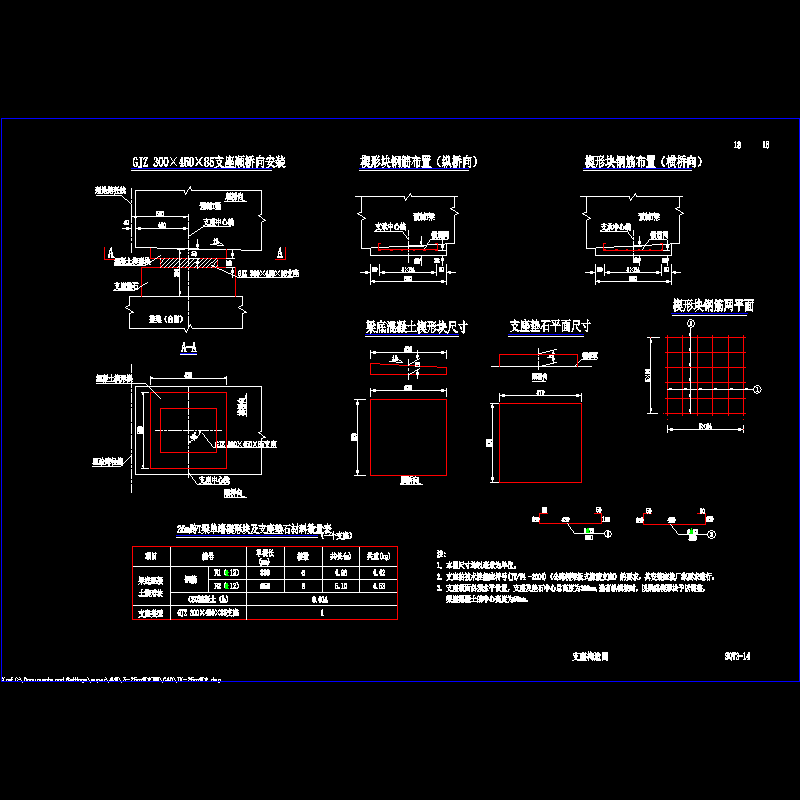

装配式预应力混凝土T梁桥支座构造CAD图纸(dwg)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-29 19:55:26上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在实习资料专区发帖交流相关知识。

附件2099v11ew1fwcfsfs21ec1c.rar

64.04 KB

下载  售价: 100 积分    赚积分
