35m预应力T梁桥毕业设计方案CAD图纸(钢筋构造图)(dwg)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

资料内容： 　　1.桥孔布置图 　　2.总体布置图 　　3.桥墩一般构造图 　　4.桥台一般构造图 　　5.主梁一般构造图 　　6.主梁预应力钢束布置图 　　7.主梁行车道板钢筋构造图 　　8.钢筋束横平断面 　　9.钢筋纵向计算图示 　　10.横断面计算点几何特性计算图 　　11.活载作用效应计算用图 　　12.跨中截面尺寸图 　　13.主梁预应力钢束构造图 　　附件： 　　计算、验算表

02桥孔布置图.dwg

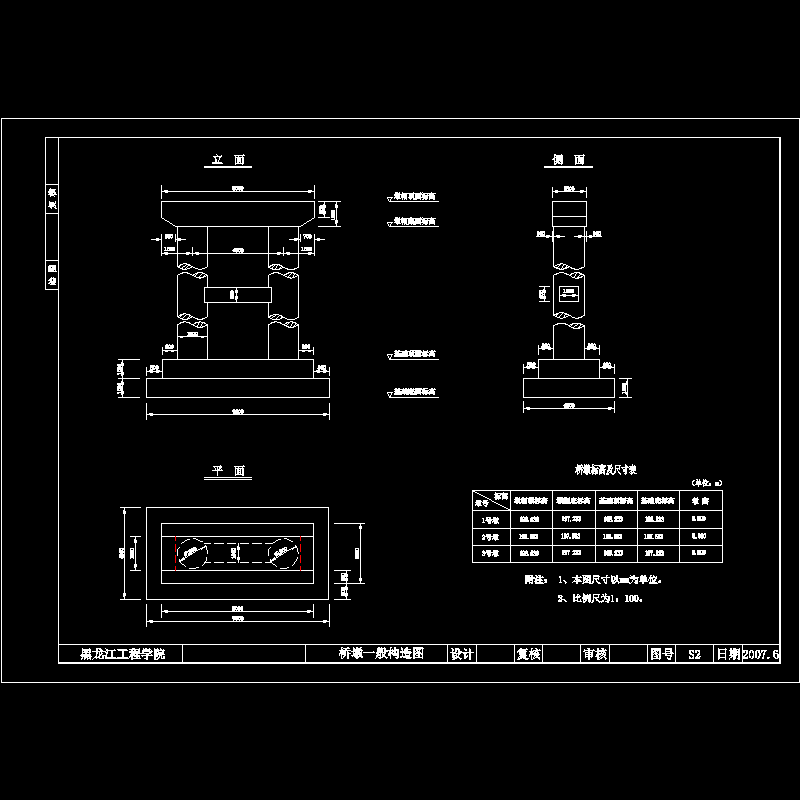

04桥墩一般构造图.dwg

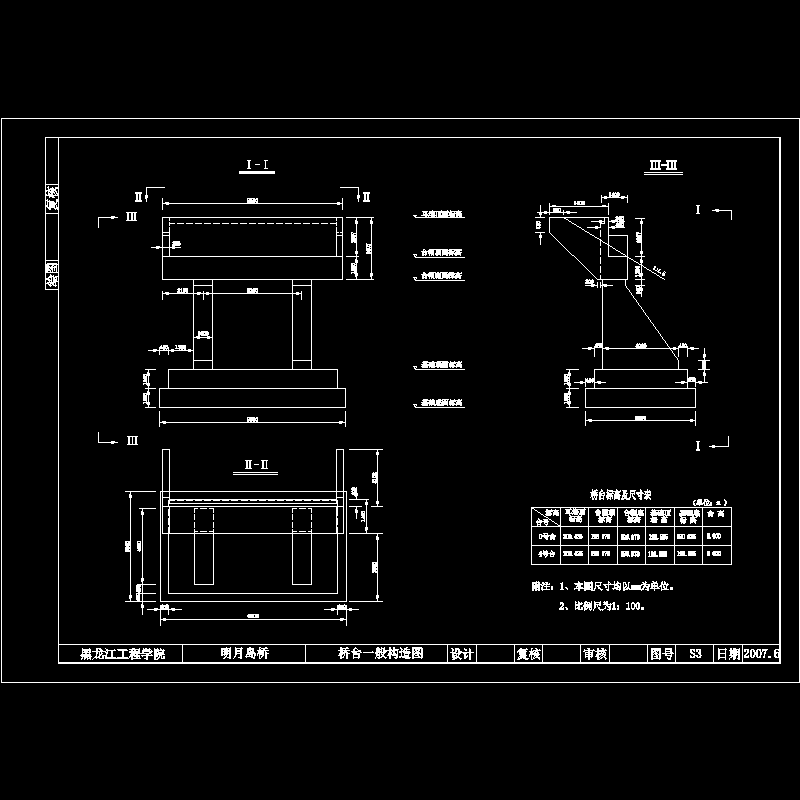

05桥台一般构造图.dwg

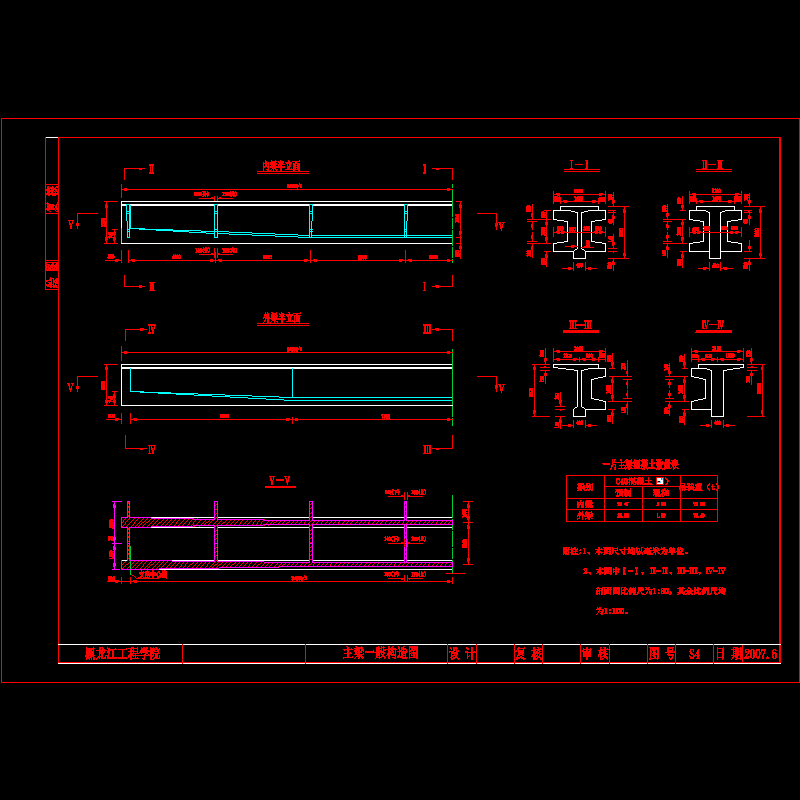

06主梁一般构造图.dwg

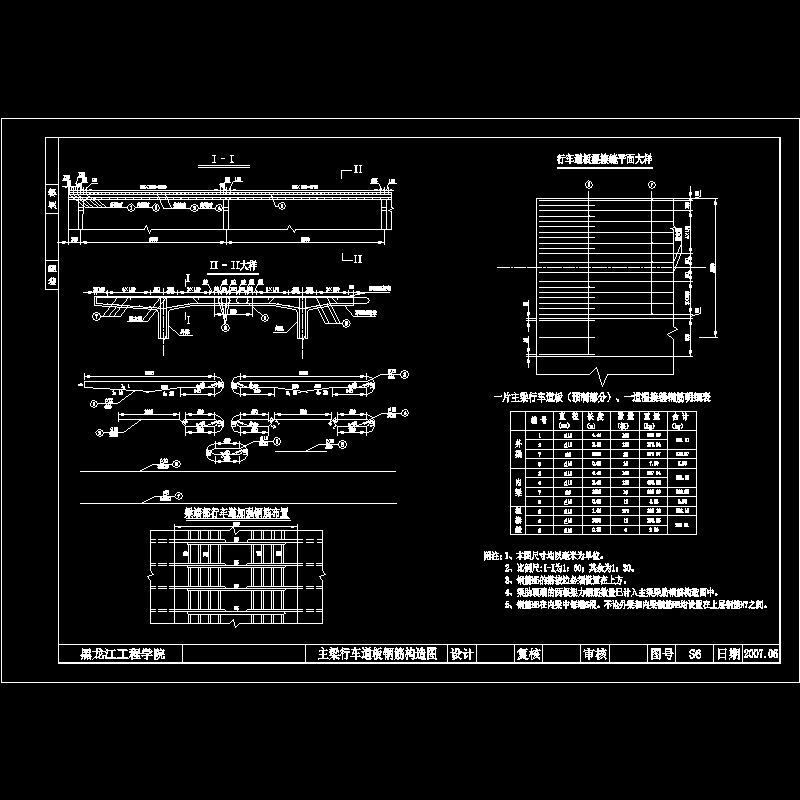

08主梁行车道板钢筋构造图.dwg

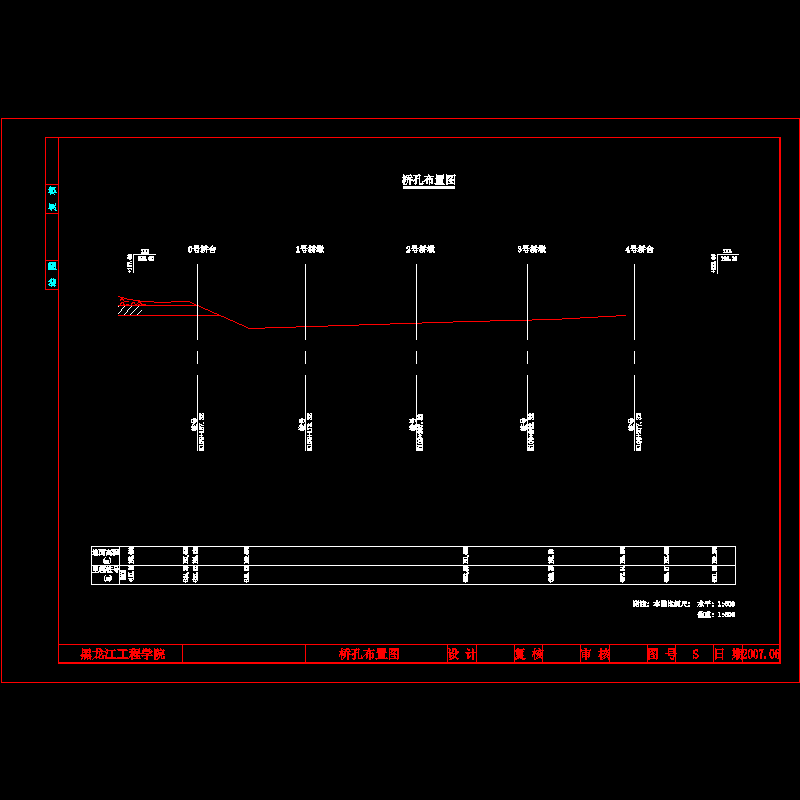

2桥孔布置图.dwg

4桥墩一般构造图.dwg

5桥台一般构造图.dwg

6主梁一般构造图.dwg

复件 4桥墩一般构造图.dwg

复件 5桥台一般构造图.dwg

马家沟桥地质剖面图 （改后高程）.dwg

7主梁预应力钢束布置图.dwg

主梁预应力钢束构造图.dwg

半个护栏.dwg
