[CAD]20m预制T梁全套设计图纸(钢筋构造图).dwg

0 主题	0 帖子	1112 积分

超级版主

Rank: 8 Rank: 8

积分: 1112

发消息

发表于 2020-12-17 20:08:10 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

使用性：公路桥
承重构件受力情况：梁桥

附件详情

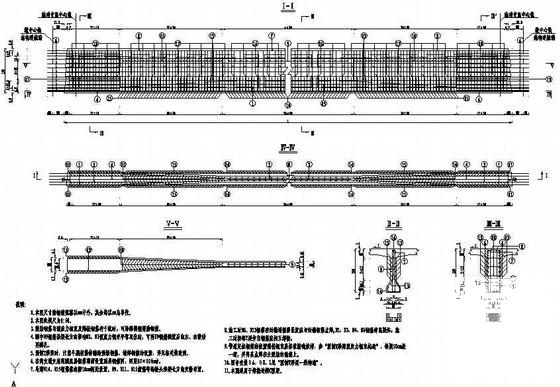

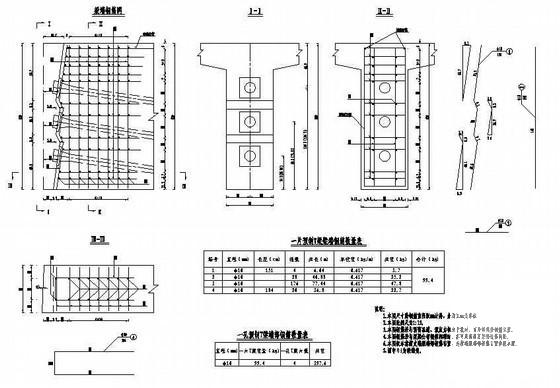

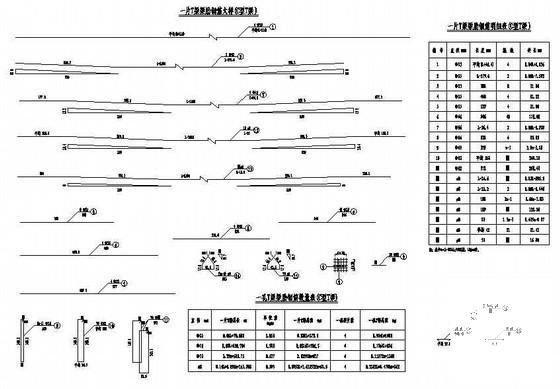

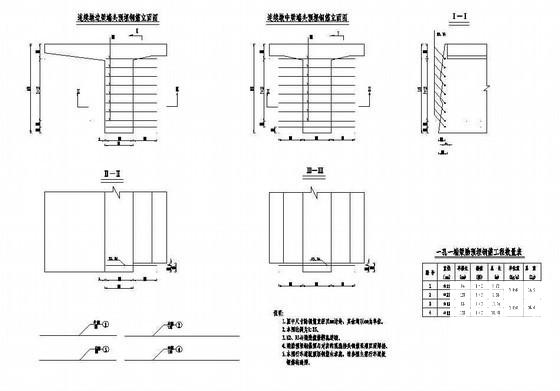

本图包括预制T梁一般构造图、正弯矩钢束构造图、封锚钢筋及梁端锚口构造图、负弯矩钢束构造图、梁肋钢筋构造图、梁端部钢筋造图、梁肋预埋钢筋构造图、牛腿钢筋构造图、行车道板钢筋构造图、中隔板钢筋构造图、端隔板钢筋构造图、现浇连续段一般构造图、桥面铺装钢筋布置图、防震锚栓预留孔构造图、支座构造图、防纵向落梁构造等36张图纸。
