20m跨渠钢筋混凝土T梁桥施工图纸设计cad构造图及防撞护栏图

本图纸内容主要包括主梁一般构造图、主梁横隔板及接头构造图、主梁行车道板钢筋图、主梁骨架构造图、主梁钢筋布置、盖梁钢筋图、钻孔桩桥台布置图（5片梁）、支座构造图、支座垫石钢筋图、伸缩装置结构图、防撞护栏结构图等。

……

1.上部结构采用5片 装配式 钢筋砼T型梁 ，计算跨径19.5m，梁长19.96m，梁高1.5m，支点距梁端0.23m。

2.下部结构采用桩（灌注桩）柱式桥台，一座桥台设置两根灌注桩。

3.桥台布置在两岸渠堤中，桥梁与渠道水流方向成90度夹角布置。

4.渠道左右岸道路与桥头连接时，需要修斜坡段，并在桥头处渠堤加宽填高。

……

共19张cad。

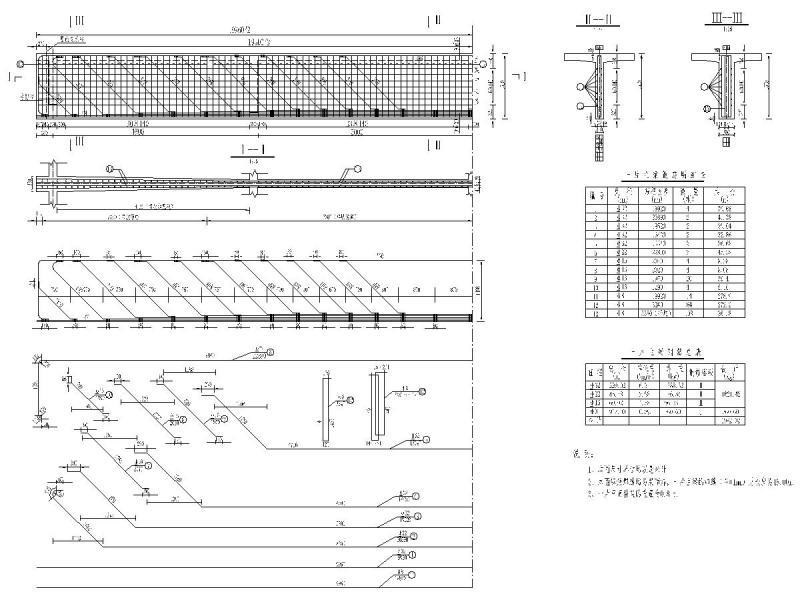

主梁骨架构造图

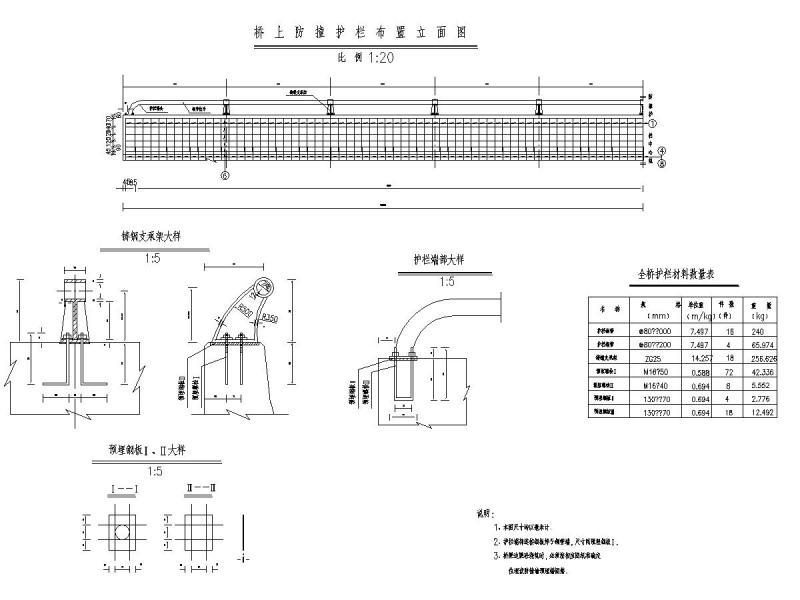

防撞护栏结构图

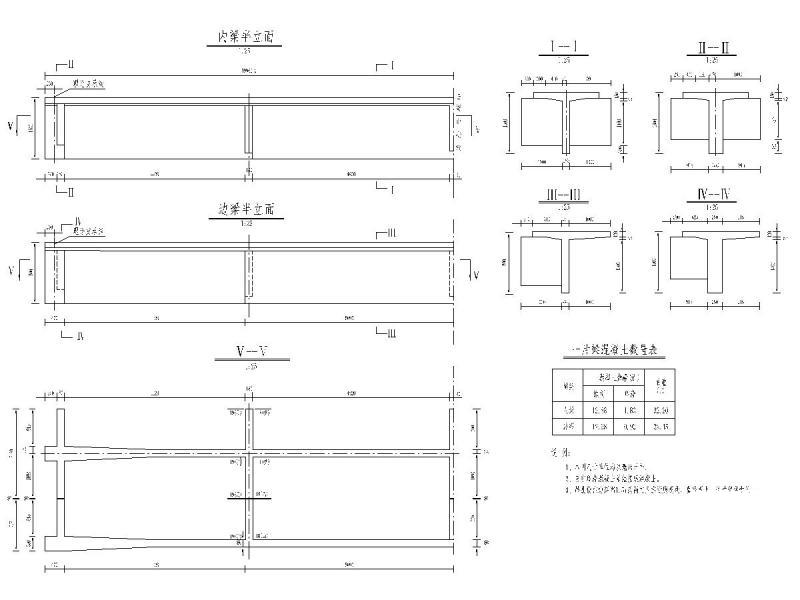

主梁一般构造图

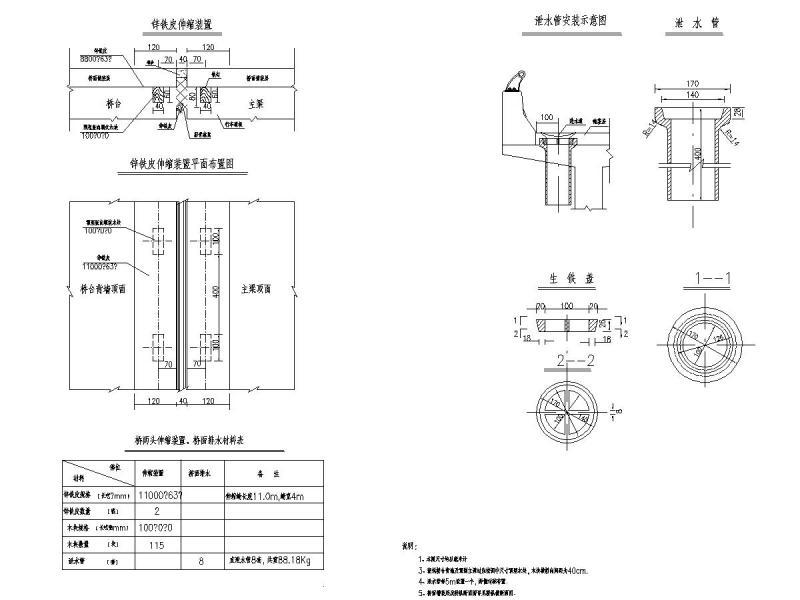

伸缩装置结构图
